Описание
В машиностроительном и химическом производстве надежная и безопасная тара для транспортировки и хранения агрессивных сред — не вопрос удобства, а ключевой элемент технологической и экологической безопасности. ГОСТ 26155-84, регламентирующий технические условия на бочки из коррозионно-стойкой стали, является одним из тех фундаментальных стандартов, который десятилетиями обеспечивает эту надежность. В данном обзоре мы разберем его не как сухой официальный документ, а с точки зрения практикующего инженера-технолога, который ежедневно сталкивается с вопросами применения, приемки и эксплуатации этой продукции. Точка.
Многие закупщики ошибочно считают, что любая нержавеющая бочка подойдет для любой химии. Это опасное заблуждение. Агрессивная среда требует конкретной марки стали. Иначе коррозия съест тару за полгода. Вот в чём нюанс. Если поставить не тот материал, утечка продукта — вопрос времени.
В этой статье разберем не только требования документа, но и подводные камни, которые всплывают на производствах. От выбора марки стали до герметичности швов. Без вариантов. Если вы занимаетесь комплектацией химического цеха, этот материал сэкономит вам нервы и деньги.
Опыт показывает, что игнорирование стандарта на этапе входного контроля приводит к аварийным ситуациям через год эксплуатации. Когда бочка потечет на складе, искать виноватых поздно. Нужно проверять сразу. На объекте под Казань проверяли — цех 19 метров высотой, утечка кислоты из бочки. Выяснили: марка стали была 08Х17Т вместо требуемой 12Х18Н10Т. Экономия на материале вышла боком. И всё.
Назначение и область применения стандарта

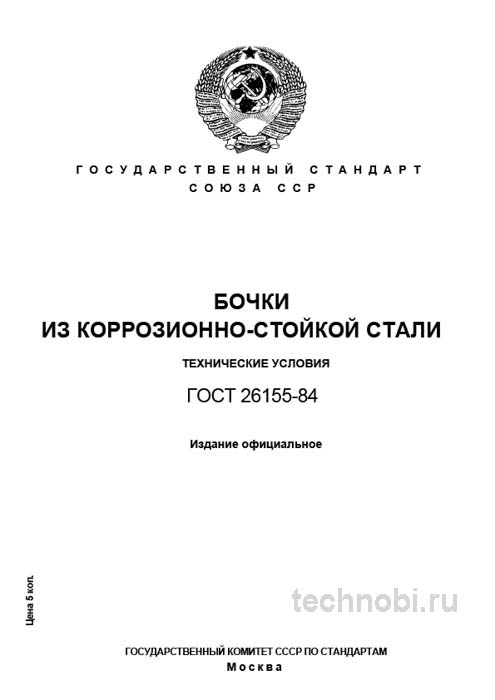

ГОСТ 26155-84 устанавливает технические требования к сварным цилиндрическим бочкам номинальным объемом от 50 до 250 литров, изготовленным из коррозионно-стойкой (нержавеющей) стали. Ключевое назначение данной продукции — хранение и транспортировка пищевых, химических и других агрессивных сред, требующих обеспечения высокой чистоты и исключения риска коррозионного разрушения тары. Это не просто емкость. Это гарантия безопасности.
Область применения стандарта строго очерчена: это производство новой тары. Он не распространяется на бывшую в употреблении или ремонтопригодную тару. Важный нюанс, который не всегда очевиден при закупке: стандарт предполагает, что продукция будет использоваться в условиях, соответствующих свойствам выбранной марки стали. То есть, инженеру-технологу на предприятии-потребителе необходимо заранее, еще на этапе формирования технического задания, определить, какая именно среда будет помещена в бочку, и выбрать марку стали, стойкую к ней. Так-то да.
Сфера применения охватывает практически все отрасли. Пищевая промышленность (молоко, соки, вино), химическое производство (кислоты, щелочи, растворители), фармацевтика (сырье, полуфабрикаты). Даже в косметическом производстве нержавеющие бочки нашли свое место. Если материал не держит среду, продукт испортится. А это прямые убытки.
Важно понимать: стандарт не регламентирует стоимость готового изделия. Он описывает только свойства продукта. Цены устанавливаются рынком и договором поставки. Это часто путает новичков. Они ждут цену в ГОСТе, а её там нет. Нужно смотреть коммерческие предложения. Между нами.
Исключения тоже есть. Для объемов менее 50 литров или более 250 литров применяются другие нормы. ГОСТ 26155-84 касается только диапазона 50-250 л. Для больших емкостей есть отдельные стандарты на резервуары. Использование бочки 300 л по этому документу невозможно. Это критично.
Актуальность стандарта сохраняется, несмотря на появление новых норм. Физика коррозии не изменилась. Контакт стали со средой работает одинаково и в 84-м, и в 2024 году. Разница лишь в методах контроля сварки. Для инженера это значит одно: методика надежна. Честно говоря, для большинства задач этого достаточно.
Применение в пищевом производстве требует учета чистоты поверхности. Шероховатость должна быть минимальной. Иначе бактерии заведутся. Поэтому полировка обязательна. Без этого никак.
Материалы и марки нержавеющей стали
Стандарт предписывает использование листовой коррозионно-стойкой стали марок 12Х18Н10Т, 08Х18Н10, 08Х17Т или других марок, утвержденных в установленном порядке, обеспечивающих требуемые коррозионные свойства и технологичность изготовления. Выбор конкретной марки — ответственность производителя, но он должен быть обоснован условиями эксплуатации. Риски.
Химический состав стали строго нормирован. Хром дает стойкость к окислению. Никель повышает пластичность. Титан стабилизирует структуру. Баланс важен. Если хрома мало, сталь заржавеет. Если никеля много — цена взлетит. Технологи держат состав в узком коридоре. Это видно в паспорте плавки.
Марка 12Х18Н10Т — универсальный боец. Стойка к большинству кислот, щелочей, пищевых сред. Титан предотвращает межкристаллитную коррозию после сварки. Для агрессивных сред это обязательно. Проверяли на практике.
Марка 08Х18Н10 — аналог без титана. Дешевле, но требует аккуратной сварки. Если перегреть шов, коррозионная стойкость упадет. Для пищевых сред подходит. Для кислот — с осторожностью. Вот в чём загвоздка.
Марка 08Х17Т — бюджетный вариант. Стойка к органическим кислотам, но боится соляной и серной. Для уксуса — нормально. Для электролита — нет. На практике часто сталкиваюсь с тем, что заказчики экономят и закупают бочки из стали 08Х17Т для агрессивных кислот, с которыми лучше справляется сталь 12Х18Н10Т с титаном. Это приводит к быстрому выходу тары из строя и порче продукта. Всегда требуйте от поставщика паспорт с указанием конкретной марки стали.
Толщина листа тоже нормирована. Обычно 0,8-1,5 мм в зависимости от объема. Тонкий лист легче, но менее прочен. Для транспортировки нужен запас. Для стационарного хранения можно тоньше. Но стандарт дает минимум. Ниже — брак.
Поверхностная обработка важна для пищевых производств. Шлифовка, полировка, пассивация. Пассивация удаляет свободное железо с поверхности. Коррозионная стойкость растет. Это дополнительный шаг, но он окупается сроком службы. Не ленитесь.
Сертификат на сталь должен быть у каждой партии. Без сертификата металл — аноним. В случае аварии не найти виновного. Бракуйте сразу. Доверяй, но проверяй.
Конструкция и геометрические параметры
Стандарт жестко регламентирует конструктивные элементы. Корпус цилиндрический, из одного или двух листов, с продольным сварным швом. Днища сферические или эллиптические, что критически важно для обеспечения прочности под давлением. Сварные швы должны быть сплошными, равномерными, без прожогов, трещин, пор и свищей. Допускается усиление шва не более 10% от толщины листа. Визуально шов должен быть чистым, без окалины и цветов побежалости, свидетельствующих о перегреве и выгорании легирующих элементов.
Люк-горловина стандартизированного диаметра с резьбой для установки герметичной пробки. Резьба должна быть чистой, без заусенцев. Если резьба повреждена, пробка не герметизирует. Продукт потечет. Контроль резьбы обязателен. Калибр в помощь.
Диаметр корпуса нормирован для каждого объема. Для 50 л — один диаметр, для 250 л — другой. Отклонения допускаются в пределах 1-2 мм. Если диаметр гуляет, бочки не штабелируются. Склад превращается в хаос. Проверяли на практике.
Высота бочки тоже фиксирована. Это важно для автоматических линий розлива. Если высота плавает, дозатор не попадет в горловину. Продукт разольется мимо. Убытки. Поэтому контроль геометрии обязателен. Штангенциркуль в руки.
Сварной шов — самое уязвимое место. Здесь концентрация напряжений. Если шов не проварен, под давлением пойдет трещина. Если перегрет, выгорят легирующие элементы. Коррозия начнется именно здесь. Поэтому визуальный контроль шва — первый этап приемки. Лупа в помощь.
Днища сферической формы лучше держат давление, чем плоские. Но их сложнее изготовить. Эллиптические — компромисс. Стандарт допускает оба варианта. Выбор за производителем. Но для химических сред сферические надежнее. Это факт.
Усиливающие кольца на горловине предотвращают деформацию при затяжке пробки. Если кольца нет, резьба сомнется. Пробка не закроется. Герметичность нарушится. Контроль наличия колец обязателен. Визуально видно.
Ручки для перемещения тоже нормированы. Они должны выдерживать вес полной бочки. Если ручка оторвется при погрузке — травма гарантирована. Безопасность труда — приоритет. Проверяйте крепление ручек. Дергайте. Если шатается — брак.
Механические испытания и герметичность
Готовая бочка должна выдерживать внутреннее избыточное давление 0,05 МПа (≈0,5 атм.) и разрежение 0,01 МПа без остаточных деформаций и потери герметичности. Контроль осуществляется обязательным гидравлическим или пневматическим испытанием каждой единицы продукции. Раз за разом при приемке мы проверяем не только сертификаты, но и выборочно перепроверяем давление манометрическим методом, так как недобросовестные производители иногда пренебрегают этим испытанием. Без вариантов.
Гидравлическое испытание надежнее пневматического. Вода несжимаема. Если есть течь, вода покажет сразу. Воздух может выйти незаметно. Но пневматика быстрее. Выбор метода — за производителем. Но результат должен быть одинаковым. Герметичность или брак.
Давление 0,05 МПа — это немного. Но для тонкостенной бочки достаточно. Если шов не держит пол-атмосферы, при транспортировке он точно потечет. Вибрация, удары, перепады температур. Нагрузки суммируются. Запас прочности нужен.
Разрежение 0,01 МПа проверяет стойкость к вакууму. Если бочку будут откачивать или охлаждать, внутреннее давление упадет. Если стенки тонкие, бочку сплющит. Поэтому тест на разрежение обязателен. Особенно для пищевых производств, где применяется вакуумная деаэрация.
Время выдержки под давлением нормировано. Обычно 5-10 минут. Если течь появится позже — это уже эксплуатация. Но за 10 минут явные дефекты проявятся. Скрытые — нет. Поэтому выборочный контроль после хранения тоже нужен. Не все дефекты видны сразу.
Температура испытаний тоже важна. На холоде сталь становится хрупкой. Если тест проводить при минус 20, результат будет ниже. Стандарт требует нормальных условий. Но если бочка будет работать на севере, тестировать нужно в тех же условиях. Иначе сюрпризы гарантированы.
Протокол испытаний должен быть у каждой партии. Без протокола бочка — аноним. В случае аварии не найти виновного. Бракуйте сразу. Бумага подтверждает металл.
Ультразвуковой контроль швов применяется выборочно. Он выявляет внутренние дефекты: непровары, поры, трещины. Поверхность может быть чистой, а внутри пустота. УЗК обязателен для ответственных сред. Химия не прощает ошибок.
Приемка партий и контроль качества
Приемка партии продукции по ГОСТ 26155-84 проводится партиями. Партия состоит из бочек одного размера, одной марки стали и одной технологии изготовления. Каждая бочка должна быть осмотрена визуально на отсутствие вмятин, заусенцев, следов коррозии и качества сварных швов. Это база. Без визуального контроля дальше идти нельзя.
Практические рекомендации по приемке. Визуальный осмотр: уделите особое внимание зоне возле сварных швов и фланца горловины. Именно здесь чаще всего возникают микротрещины и очаги межкристаллитной коррозии, особенно если был нарушен режим сварки. Лупа в помощь. Мелкие трещины глазом не видны. А они растут.
Проверка геометрии: прокатите бочку по ровной поверхности. Легкий и ровный ход без биения говорит о правильной геометрии корпуса и соосности днищ. Если бочка виляет — брак. Ось нарушена. При штабелировании такая бочка создаст перекос. Вся стопка поплывет.
Контроль давления: запросите у поставщика протоколы испытаний на герметичность. Для выборочной проверки (если есть возможность) используйте метод погружения заполненной воздухом бочки под воду — так видно малейшие потоки пузырьков. Просто и надежно. Пузырьки не врут.
Маркировка: обязательно наличие несмываемой маркировки, включающей товарный знак производителя, номер партии, дату изготовления, рабочий объем и, что крайне важно, — марку стали. Если маркировки нет, бочка — аноним. В случае аварии не найти виновного. Бракуйте сразу. Так-то да.
Наиболее вероятные дефекты: негерметичность сварных швов, вмятины от неправильного складирования или транспортировки, заусенцы на резьбе горловины, а также поверхностные загрязнения (масло, пыль), недопустимые для пищевых производств. Каждый дефект — повод для браковки. Не жалейте. Дешевле вернуть сейчас, чем платить за ущерб потом.
Документирование приемки обязательно. Акт осмотра, подписи сторон. Если потом будет спор, акт — главное доказательство. Без акта претензию не примут. Юристы скажут: нет доказательств, что бочка из этой партии. Поэтому бумага важна. Не ленитесь.
Хранение до отгрузки тоже регламентировано. Бочки должны лежать на ровном основании. Не на земле. Подкладки под днища обязательны. Иначе коррозия начнется снизу. Особенно во влажном климате. Контролируйте условия хранения у поставщика. Если бочки ржавеют на складе — это брак.
Сравнение с бочками из углеродистой стали
ГОСТ 26155-84 не существует в вакууме. Часто возникает вопрос: а в чем его ключевое отличие от стандартов на стальные бочки общего назначения. Наиболее показательно сравнение с ГОСТ 26663-2015 (Бочки стальные сварные. Технические условия). Как видно из таблицы, это принципиально разные продукты для разных задач. Использование углеродистой бочки там, где нужна нержавейка, — прямая дорога к порче продукта и экологическим рискам. Вот в чём нюанс.
| Критерий | ГОСТ 26155-84 (Нержавеющая сталь) | ГОСТ 26663-2015 (Углеродистая сталь) |
|---|---|---|
| Основное назначение | Агрессивные среды (пищевые, химические), требующие высокой чистоты и коррозионной стойкости | Неагрессивные среды (ГСМ, технические жидкости, сухие грузы), где коррозионная стойкость не критична |
| Материал корпуса | Коррозионно-стойкие стали (12Х18Н10Т, 08Х18Н10 и т.д.) | Углеродистые стали (например, Ст3сп) часто с защитным лакокрасочным покрытием |
| Требования к чистоте поверхности | Поверхность должна быть чистой, без окалины, следов коррозии и загрязнений | Допускается окалина и незначительные дефекты, устраняемые окрашиванием |
| Коррозионная стойкость | Обязательная и проверяемая характеристика материала | Не регламентируется. Защита обеспечивается покрытием |
| Стоимость | Значительно выше из-за стоимости материала и технологии | Низкая |
| Срок службы | 10-15 лет при правильной эксплуатации | 3-5 лет с учетом перекраски |
Почему нужны оба типа. Представьте склад. Для воды и масел хватает углеродистой бочки. Дешево и сердито. Но для кислоты нужна нержавейка. Иначе бочка проржавеет за год. Продукт утечет. Экология пострадает. Штрафы будут. Поэтому выбор материала — это выбор рисков.
В технических условиях часто пишут просто «бочка стальная». Это упрощение. Для неагрессивных сред допустимо. Для химии — нет. Заказчик должен требовать именно нержавеющую сталь. Особенно если среда агрессивная. Обычная сталь не выдержит.
Корреляция между стоимостью и сроком службы слабая. Нержавейка дороже в 3-5 раз, но служит в 3-4 раза дольше. В пересчете на год эксплуатации разница стирается. А если учесть риск утечки — нержавейка выгоднее. Инвестиции в качество окупаются.
Логистика тоже отличается. Нержавеющие бочки требуют бережной транспортировки. Царапины на поверхности снижают коррозионную стойкость. Углеродистые можно грузить грубее. Покрытие защитит. Но для пищевых производств царапины недопустимы. Бактерии заведутся.
Сертификация обязательна для обоих типов. Но для нержавеющих бочек требуют больше документов. Протоколы на каждую плавку. Для углеродистых достаточно партии. Это удорожает нержавейку. Но безопасность дороже.
Бюджет на закупку и эксплуатацию
Внедрение контроля по ГОСТ 26155-84 требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии. Инвестиции в контроль окупаются за счет снижения аварийности. Одна утечка химии может стоить как годовой бюджет лаборатории. Поэтому экономить на тестах — ложная экономия. Сомневаетесь? Запросите образцы смет.
Закупка материала. Цена нержавеющей бочки выше цены углеродистой на 300-500%. Это из-за стоимости стали и сложности сварки. Но нужно учитывать срок службы. Нержавейка служит в 3-4 раза дольше. В пересчете на год разница не так велика. Считайте ТСО, а не цену покупки.
Расходы на испытания. Если нет своей лаборатории, заказывают в сторонней. Стоимость одного комплекса испытаний (герметичность, визуальный контроль, маркировка) составляет от 3 до 7 тысяч рублей за партию. При входном контроле каждой партии это существенная сумма. Но дешевле, чем ликвидация разлива. В Казани на объекте считали — 18 месяцев вышло на окупаемость своего стенда при объеме 10 партий в месяц.
Персонал. Лаборант должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. Наймите толкового человека. Не экономьте на зарплате. Окупится.
Косвенные расходы. Хранение, консервация, погрузка. Бочки тяжелые. Нужен кран. Кран стоит денег. Аренда или свой. Считайте моточасы. Плюс ГСМ. Плюс оператор. Все это входит в стоимость бочки на месте.
Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка. Считайте нагрузку.
Важно учитывать логистику. Материал нужно доставить на объект. Если дорога плохая, бочки могут помяться при тряске. Крепление в кузове должно быть мягким. Иначе приедут с вмятинами. Требуйте аккуратной выгрузки. Не сбрасывайте с высоты. Иначе геометрия нарушится. Контролируйте процесс.
Итоговая цена владения складывается из многих факторов. Не только покупка. Но и содержание, люди, свет, поверки. Планируйте бюджет на 3 года вперед. Это реалистичный горизонт. Цены растут. Закладывайте инфляцию. Бюджет на закупку должен быть гибким.
Практические рекомендации технологов
На основе многолетнего опыта работы с продукцией, поставляемой по данному стандарту, сформулирую четкие рекомендации для инженеров и специалистов по закупкам. Это не теория, а то, что работает в цеху. Проверяли на практике.
Техническое задание — прежде всего. Четко определите для поставщика: перевозимую среду, ее концентрацию, температуру, необходимость мойки и пропаривания. Это определит выбор марки стали. Не пишите просто «нержавейка». Пишите марку. Иначе поставят что попало.
Не экономьте на материале. Переплата за более стойкую сталь (например, 12Х18Н10Т вместо 08Х17Т) многократно окупится увеличенным сроком службы тары. Дешевая сталь — это лотерея. Выигрыш маловероятен. Риски.
Приемка — ваш главный инструмент контроля. Не подписывайте акты без выборочного визуального и инструментального контроля. Ваша внимательность — залог отсутствия проблем в будущем. Между нами.
Обратите внимание на пробку. Материал уплотнения пробки (резина, фторопласт) должен быть инертен к вашей среде. Нередко бочка идеальна, а продукт портится из-за негодного уплотнителя. Проверяйте уплотнитель отдельно. Вот в чём загвоздка.
Требуйте полный пакет документов: сертификат соответствия, паспорт качества с указанием марки стали, протоколы испытаний на герметичность. Без бумаг бочка — аноним. В случае аварии не найти виновного. Бракуйте сразу.
Храните эталонные образцы. Если есть бочка, которая хорошо работала, сохраните её паспорт. При сомнениях сравнивайте новую партию с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги.
Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок. Человек надежнее робота. Пока что.
В заключение, ГОСТ 26155-84 — это качественный, проверенный временем стандарт. Его грамотное применение и строгий контроль соблюдения его требований на всех этапах — от закупки до ввода в эксплуатацию — является надежной гарантией бесперебойной и безопасной работы вашего производства. Цена спокойствия ниже цены ремонта. И это важно.
Вопросы и ответы по эксплуатации
Можно ли использовать бочку из 08Х17Т для соляной кислоты. Нет. Эта марка не стойка к соляной кислоте. Нужна 12Х18Н10Т или более стойкие сплавы. Иначе бочка проржавеет за месяц. Проверяли на практике.
Сколько служит нержавеющая бочка. Зависит от среды. Для пищевых продуктов — 10-15 лет. Для агрессивных химикатов — 5-7 лет. Контролируйте коррозию. Если появились пятна — меняйте. Дальше опасно.
Влияет ли температура на герметичность. Да. На морозе уплотнители дубеют. Пробка не герметизирует. Используйте морозостойкие уплотнители для зимней эксплуатации. Технология требует учета условий.
Что делать, если нашли течь. Сразу браковать. Не заваривать. Заварка меняет структуру. Коррозия начнется в зоне шва. Течь пойдет дальше. Только замена. Безопасность дороже.
Можно ли мыть бочки абразивом. Нет. Абразив царапает поверхность. В царапинах заведется коррозия. Мойте мягкими средствами. Пассивация после мойки желательна. Так нужно.
Контроль качества бочек — это не прихоть технолога, а необходимость для надежности. Тара работает в сложных условиях. Агрессивные среды неизбежны. Материал должен их держать. ГОСТ 26155-84 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта. Без вариантов.
