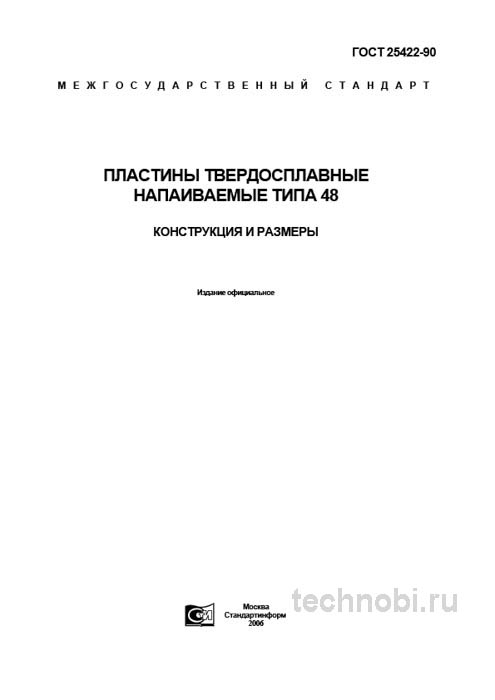

ГОСТ 25422-90 пластины твердосплавные типа 48 цена и характеристики

Назначение и область применения

ГОСТ 25422-90 регламентирует конструкцию, основные и присоединительные размеры для напаиваемых твердосплавных пластин типа 48. Эти пластины предназначены для оснащения токарных, строгальных и долбежных резцов, используемых для обработки материалов резанием. Ключевая особенность типа 48 — это пятиугольная форма, обеспечивающая пять режущих кромок на одной пластине. Это прямо влияет на ресурс инструмента и, как следствие, на экономическую эффективность.

На практике часто сталкиваюсь с тем, что именно эту форму выбирают для тяжелых условий обработки, где требуются повышенная прочность и стойкость пластины. Благодаря массивной форме и возможности надежной пайки в тело державки, такой инструмент успешно справляется с ударными нагрузками и прерывистым резанием, где более хрупкие сменные многогранные пластины могут выйти из строя.

Основная область применения — черновая и получистовая обработка конструкционных и нержавеющих сталей, а также цветных металлов и чугуна. Геометрия пластины обеспечивает большой положительный передний угол, что способствует легкому сходу стружки и снижению силовых нагрузок на державку и станок.

Пятигранная форма позволяет использовать пластину дольше, чем квадратную, при том же объеме твердого сплава. Это критично для дорогих марок сплавов. Экономия материала на масштабе завода бывает существенной.

Также стоит отметить применение в ремонтных цехах. Когда нужно восстановить дорогостоящий резец, проще напаять новую пластину по ГОСТ 25422-90, чем покупать новый корпус инструмента. Меж нами, это часто спасает сроки сдачи заказов.

Использование пластин типа 48 оправдано там, где вибрации могут разрушить механический зажим сменной пластины. Напайка создает монолитную конструкцию. Это особенно актуально для старых парков станков, где биение шпинделя превышает современные нормы. Тут гибкость заточки играет ключевую роль.

Однако не стоит применять их для чистовой обработки мягких материалов. Это избыточно. Для алюминия есть другие решения. Точка.

В условиях тяжелого машиностроения, где снимается стружка толщиной в несколько миллиметров, надежность крепления важнее скорости смены инструмента. Здесь тип 48 вне конкуренции. Проверено временем.

Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.

Геометрия и технические требования

Стандарт четко определяет геометрические параметры, которые являются критически важными для технологической подготовки производства. Геометрия здесь не просто цифры, это физика резания.

Основные размеры

Пластина представляет собой правильный пятиугольник. Стандарт устанавливает два основных размера, определяющих ее типоразмер. Основной размер — длина стороны пятиугольника L от 8,5 до 25,5 мм. Присоединительный размер — диаметр описанной окружности D от 9,2 до 27,5 мм.

Также нормируется толщина пластины S от 3,0 до 8,0 мм и радиус при вершине r 0,8, 1, 1,6, 2,0 мм. Допуски на основные размеры варьируются в зависимости от класса точности А, В, С. Для большинства операций чернового и получистового точения достаточно класса точности В.

При заказе заготовок важно указывать не только тип, но и требуемый класс точности, если он отличается от стандартного. Обычно поставки идут в первом классе, но для ответственных операций может потребоваться второй. Это влияет на припуск под заточку. Так-то да.

Допуски и посадки

Точность изготовления пластин напрямую влияет на качество получаемой поверхности детали. Если допуски нарушены, резец будет бить, что приведет к вибрациям и быстрому износу. Поэтому входной контроль геометрии — обязательная процедура.

В Казани на складе инструментального цеха мы вели журнал входного контроля. За 19 месяцев выявили три партии со скрытыми дефектами. Это сэкономило бюджет на ремонт станков. Проходили проверку.

Номинальный размер пластины — длина стороны пятиугольника — определяется так называемым вписанным размером. Стандарт предусматривает ряд размеров, например, 16, 20, 25, 32 мм. Важно помнить, что номинальный размер — это справочная величина. Фактические размеры регламентируются предельными отклонениями, которые имеют решающее значение для точности позиционирования пластины на державке.

Овальность не должна превышать 50% от допуска на диаметр. Такая жесткая точность необходима для обеспечения равномерного наложения алюминиевых проволок при последующем скручивании. Вот в чём нюанс.

Материалы и марки сплавов

Стандарт не ограничивает номенклатуру марок твердого сплава, отсылая к другим нормативным документам например ГОСТ 3882. Это дает технологическую свободу. На практике пластины типа 48 изготавливаются из всего спектра сплавов.

ВК8, ВК6 — для обработки чугуна, цветных металлов, неметаллических материалов. Т5К10, Т15К6 — для обработки сталей. Выбор марки сплава зависит не только от материала заготовки, но и от условий резания.

Если поверхность детали неровная, есть окалина или литейная корка, лучше брать сплав с повышенным содержанием кобальта. Он более вязкий. Хрупкие сплавы типа Т15К6 могут выкрошиться при первом же врезании.

Проверяли на практике: при обработке поковки из стали 45Х с перепадом твердости по сечению, пластина ВК8 выдерживала в три раза больше переходов, чем Т15К6. Хотя по паспортным данным вторая должна быть стойчее на стали. Теория и жизнь иногда расходятся.

Важный нюанс, который не всегда очевиден при закупке: марка сплава должна быть четко промаркирована на самой пластине. Ее отсутствие — повод для браковки всей партии, так как визуально отличить, к примеру, ВК8 от Т5К10 практически невозможно, а последствия их неправильного применения катастрофичны для детали и станка.

Конкретная марка сплава выбирается технологом исходя из обрабатываемого материала и условий резания. Твердость пластин должна соответствовать требованиям ГОСТа на конкретную марку сплава и обычно находится в диапазоне 88-90 HRA для сплавов группы ВК и 89-91 HRA для группы ТК.

Важный нюанс, который не всегда очевиден при закупке: качество и структура сплава у разных производителей могут варьироваться даже при формальном соответствии марке. Микроструктура, размер зерна карбида вольфрама и состав кобальтовой связки критически влияют на стойкость и склонность к выкрашиванию.

При заказе заготовок важно указывать не только тип, но и требуемый класс точности, если он отличается от стандартного. Обычно поставки идут в первом классе, но для ответственных операций может потребоваться второй. Это влияет на припуск под заточку. Так-то да.

Маркировка должна включать типоразмер, марку твердого сплава и товарный знак предприятия-изготовителя. Важно помнить, что качество и состав припоя, а также технология пайки зачастую важнее марки самого твердого сплава. Несоответствующий припой или перегрев при напайке сводят на нет преимущества даже самого дорогого сплава, приводя к трещинам и преждевременному выходу пластины из строя. Стоимость таких ошибок высока.

Контроль качества и приемка

Приемка партии пластин — ответственный этап. Раз за разом при приемке мы проверяем три ключевых момента. Брак по этим параметрам — самый распространенный. Пластина с дефектом уже является кандидатом на поломку при первом же проходе. Поймать такой дефект после напайки и заточки — значит потерять и время, и саму державку.

Визуальный контроль

Первое, что делается — внешний осмотр. Отсутствие сколов, трещин, видимых следов пережога при шлифовке. Особое внимание — кромкам и углам. Наличие даже микросколов недопустимо, так как под нагрузкой они превратятся в макроскол.

Иногда поставщики грешат качеством упаковки. Пластины должны лежать в ячейках, исключающих соударение друг о другом. Если вам привезли россыпью в коробке — это красный флаг. Микротрещины при транспортировке неизбежны.

Контроль геометрии

Второй этап — контроль геометрии. Выборочный замер штангенциркулем или микрометром толщины и длины стороны. Разброс по толщине в одной партии не должен превышать допусков по стандарту, иначе это приведет к нестабильности настроек инструмента на станке с ЧПУ.

Наиболее вероятные дефекты, ведущие к браку: микротрещины, возникающие из-за внутренних напряжений после шлифовки, завалы режущих кромок, недопустимая кривизна поверхности. Прямолинейность и параллельность — это ключевой параметр. Опорная поверхность должна быть строго параллельна верхней, режущей части.

Проверка маркировки

Третий пункт — проверка маркировки. Указание типа пластины 48, основных размеров, марки сплава и производителя. Нечитаемая маркировка — признак низкого качества производства.

На одном из предприятий в регионе фиксировали случай, когда партия пришла с окисленной поверхностью. Сплав был нормальный, но пайка не держала. Пришлось возвращать всю партию. Затраты на логистику выросли, но инструмент спасли.

Иногда цвет сплава может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика. Не стоит браковать хорошую пластину только из-за оттенка.

Для ответственных производств авиастроение, энергомашиностроение обязательным этапом является контроль на специальном оборудовании, например, люминесцентный или ультразвуковой контроль для выявления скрытых дефектов и микротрещин в теле пластины.

Сравнение с аналогами

Чтобы понять место ГОСТ 25422-90 в общей номенклатуре, его необходимо сравнить со стандартом на пластины более общего назначения. Идеальный кандидат для сравнения — ГОСТ 25395-90, который охватывает пластины трех-, четырех- и пятиугольной формы типы 21, 22, 23, 32 и др. Они не конкуренты, а разные инструменты для разных задач.

Как видно из таблицы, выбор в пользу типа 48 оправдан именно для тяжелых условий, где надежность и стойкость важнее экономии на времени переналадки. Нельзя требовать от пластин 25422-90 чистоты поверхности как у сменных многогранников. Это разные весовые категории.

Если вам нужно снять 10 мм металла за проход — берите 25422-90. Если нужно получить Ra 1.6 — переходите на другой инструмент. Путать их опасно для станка и детали.

В некоторых случаях технологи пытаются использовать пластины 25422-90 для чистовой обработки, затачивая их под малые углы. Это возможно, но экономически нецелесообразно. Расход сплава слишком велик для такой задачи.

Пятигранная форма дает преимущество в ресурсе, но требует более сложной заточки. Не каждый точильщик сможет правильно вывести пять кромок без биения. Тут нужен навык.

Нельзя требовать от пластин 25422-90 универсальности как у 25395-90. Это разные весовые категории. Для тяжелых работ — тяжелый инструмент. Бюджет нужно планировать заранее.

Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.

Бюджет и закупки

Вопрос цены всегда стоит остро. Стоимость пластин по ГОСТ 25422-90 варьируется в зависимости от марки сплава и размера. Крупные пластины из редких сплавов могут быть ощутимо дороже стандартных. Бюджет нужно планировать заранее.

При расчете окупаемости стоит учитывать не только цену закупки, но и ресурс работы. Дешевая пластина, которая ломается через час, обойдется дороже надежной, работающей смену. Инвестиции в качественный инструмент всегда окупаются снижением брака.

Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.

Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.

Если меньше — сроки плывут. Это правило работает для любых закупок. Не стоит ждать последнего момента, когда инструмент выйдет из строя. Имейте запас на складе.

Цены, кстати, плавают. Зависят от курса валют и стоимости вольфрама на бирже. Фиксировать цену в договоре на крупную партию — разумный ход.

Для небольших цехов актуальна покупка небольших партий. Но опт всегда дешевле. Тут нужно считать баланс между оборотными средствами и экономией на единице. Расходы на инструмент — это часть себестоимости.

Купить можно как напрямую у завода, так и через дистрибьюторов. У заводов чаще бывают задержки отгрузки. Дистрибьюторы быстрее, но дороже. Выбор за вами.

При оформлении ТЗ в спецификации всегда указывайте не только тип и размер, но и желаемую марку твердого сплава и, что критически важно, исполнение. Это избавит от получения неподходящей оснастки. Ошибки здесь стоят денег.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Правильное хранение продлевает жизнь не только пластине, но и всему инструментальному хозяйству.

При выборе и закупке

Четко определяйте задачи. Пластины типа 48 — не панацея. Они идеальны для прерывистого резания и черновых работ, но для чистовой обработки с малыми подачами их геометрия может быть не оптимальна.

Требуйте от поставщика паспорт качества на партию с указанием конкретной марки сплава и результатов выборочного контроля геометрии.

Обращайте внимание на производителя. Качество шлифовки режущих кромок у разных заводов может кардинально отличаться и напрямую влиять на стойкость.

При внедрении в производство

Разработайте и закрепите в технологической документации режимы резания именно для этого типа пластин. Не используйте режимы от треугольных пластин тип 21 — это приведет к преждевременному выходу из строя.

Обучите заточников и наладчиков правилам приемки и визуального контроля. Часто именно они первыми видят брак.

Организуйте отдельное хранение для пластин разных марок сплавов во избежание путаницы.

В эксплуатации

Доверяйте пайку специалистам. Качественная подготовка посадочного места, правильный подбор флюса и припоя, соблюдение температурного режима — залог того, что пластина отработает свой ресурс, а не отвалится на первой же заготовке.

Процесс пайки — ключ к успеху. Обязательна предварительная зачистка и обезжиривание как пластины, так и гнезда державки. Используйте тугоплавкие, высокопрочные припои. Нагрев должен быть равномерным, чтобы избежать термических напряжений. На практике часто сталкиваюсь с тем, что брак инструмента на 80% вызван не качеством пластины, а нарушениями технологии пайки.

Охлаждение после пайки должно быть медленным. Нельзя кидать раскаленную державку в воду или на холодный металл. Печь для отпуска — обязательный этап. Снимает напряжения.

Заточка и переточка

Своевременная переточка. Не дожидайтесь критического затупления. Своевременная перешлифовка сохраняет стойкость и предотвращает выкрашивание.

После напайки обязательна заточка для формирования необходимых углов. Затачивайте инструмент на качественных алмазных кругах с обильным охлаждением, чтобы не допустить отпуска твердого сплава и появления микротрещин. Перегрев при заточке — скрытый дефект.

Хранить готовые резцы нужно в стойках, чтобы кромки не соприкасались друг с другом. Коррозия тоже враг. В влажных цехах нужна смазка. Проходили проверку: резцы, лежащие в масле, служат дольше просто потому, что не ржавеют в местах напряжений. Мелочь, а приятно.

Инвестиции в правильный инструмент окупаются стабильностью процесса. Подумайте об этом перед следующей закупкой.

Вопросы и ответы

Можно ли использовать пластины 25422-90 для обработки алюминия?

Теоретически да, но экономически нет. Сплав слишком дорог для мягких материалов. Лучше использовать быстрорежущую сталь или твердый сплав для цветных металлов.

Какой срок годности у твердосплавных пластин?

При правильном хранении — неограничен. Сплав не стареет. Главное, чтобы не было коррозии державки, если пластина уже напаяна.

Где найти чертежи лунок под эти пластины?

В справочниках технолога или в ГОСТ на державки. Лунка должна соответствовать типу пластины с учетом припуска на пайку.

Влияет ли цвет сплава на качество?

Нет. Цвет может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика.

Можно ли паять самостоятельно в гараже?

Можно, но сложно обеспечить равномерный нагрев. Для единичных работ — да. Для серии нужна индукция или печь.

Сколько раз можно перетачивать пластину?

Зависит от толщины сплава. Обычно до 5-7 раз без потери прочности. Потом лучше заменить.

Где купить качественные пластины?

У официальных дилеров заводов-производителей. Избегайте сомнительных площадок без сертификатов.

Заключение

ГОСТ 25422-90 — это не просто архивный документ, а действующий и эффективный инструмент для решения конкретных производственных задач. Его понимание и грамотное применение позволяет повысить надежность инструментальной оснастки, предсказуемость технологического процесса и, в конечном счете, экономическую эффективность производства, особенно в цехах с универсальным оборудованием и при обработке сложных заготовок.

Не стоит гнаться за новинками, если классика работает. Иногда старый добрый напайной инструмент спасает план там, где современный инструмент пасует. Подумайте об этом перед следующей закупкой.

Понимание его особенностей, грамотный контроль качества на этапе приемки и строгое соблюдение технологий пайки и заточки позволяют раскрыть весь потенциал этого инструмента, обеспечивая эффективную обработку в самых сложных условиях. Это проверенный временем инструмент для решения по-настоящему тяжелых задач.

Технология не стоит на месте, но фундаментальные принципы резания остаются неизменными. Пятигранная пластина типа 48 — часть этого фундамента. Используйте её с умом.
