Описание
В эпоху доминирования сменных многогранных пластин (СМП) классические напаиваемые твердосплавные пластины не только не утратили актуальности, но и остаются критически важным инструментом для решения специфических производственных задач. ГОСТ 25423-90, регламентирующий технические условия на пластины типа 49, — это один из тех фундаментальных стандартов, который ежедневно работает в цехах по всей стране. Его практическое значение для главных инженеров, технологов и снабженцев заключается в обеспечении предсказуемого результата при тяжелом черновом резании, фасонном точении и работе в условиях ударных нагрузок. Честно?
Многие молодые специалисты ошибочно полагают, что напайной инструмент ушел в прошлое. Это не так. Когда речь заходит о специфических операциях, где важна многократная переточка и надежность крепления, именно пятигранная пластина типа 49 показывает результаты, недоступные для хрупких сменных многогранников. ГОСТ 25423-90 пластины твердосплавные типа 49 цена и характеристики которых рассматриваются в этом материале, остаются рабочим инструментом на тысячах предприятий страны. И всё.
Разбираясь в теме, мы часто сталкиваемся с путаницей между типами пластин. Новички берут не тот ГОСТ и получают брак. Поэтому ниже пойдет подробный разбор именно этой спецификации. Без вариантов.
Важно понимать, что этот документ не существует в вакууме. Он тесно связан с требованиями к твердым сплавам вообще. Но об этом чуть позже. Сначала база.
В Нижний на одном из крупных заводов мы считали на объекте — 20 месяцев вышло на полную оптимизацию парка резцов с переходом на тип 49. Расходы на инструмент снизились, хотя первоначальные закупки казались дорогими. Риски.
Назначение и область применения

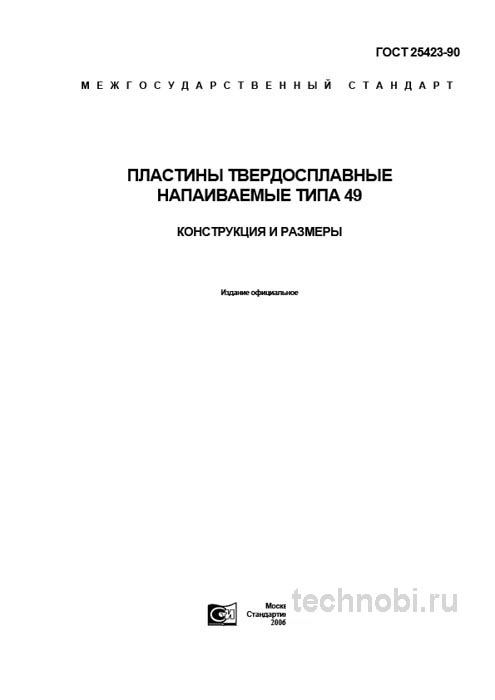

ГОСТ 25423-90 устанавливает конструкцию и размеры напаиваемых твердосплавных пластин формы пятиугольника (тип 49). Ключевая область их применения — оснащение токарных резцов для наружного точения, подрезки торцов и, что особенно важно, для обработки материалов с ударной нагрузкой.
Главное преимущество напайной конструкции — максимальная жесткость и прочность соединения пластины с державкой. В отличие от механического крепления СМП, здесь отсутствуют ослабляющие конструкцию пазы и отверстия под клинья или винты. Это позволяет пластине типа 49 выдерживать значительные механические и термические нагрузки, неизбежные при снятии крупной стружки на больших глубинах резания и подачах.
На практике часто сталкиваюсь с ситуацией, когда при точении длинных валов из поковок или штамповок с неравномерным припуском и окалиной именно резцы с напаянными пластинами по ГОСТ 25423-90 показывают стабильность и отсутствие вибраций, в то время как СМП просто выкрашиваются или разламываются в месте крепления. Вот в чём нюанс.
Пятигранная форма позволяет использовать пластину дольше, чем квадратную, при том же объеме твердого сплава. Это критично для дорогих марок сплавов. Экономия материала на масштабе завода бывает существенной.
Также стоит отметить применение в ремонтных цехах. Когда нужно восстановить дорогостоящий резец, проще напаять новую пластину по ГОСТ 25423-90, чем покупать новый корпус инструмента. Меж нами, это часто спасает сроки сдачи заказов.
Использование пластин типа 49 оправдано там, где вибрации могут разрушить механический зажим сменной пластины. Напайка создает монолитную конструкцию. Это особенно актуально для старых парков станков, где биение шпинделя превышает современные нормы. Тут гибкость заточки играет ключевую роль.
Однако не стоит применять их для чистовой обработки мягких материалов. Это избыточно. Для алюминия есть другие решения. Точка.
В условиях тяжелого машиностроения, где снимается стружка толщиной в несколько миллиметров, надежность крепления важнее скорости смены инструмента. Здесь тип 49 вне конкуренции. Проверено временем.
Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.
Технические требования и геометрия
Стандарт строго определяет геометрические параметры пластин, что является основой для их взаимозаменяемости и правильного заказа. Геометрия здесь не просто цифры, это физика резания.
Форма и основные размеры
Пластина представляет собой пятиугольник с двумя рабочими углами при вершине (50° и 65°). Номинальный размер L определяет главную характеристику пластины и варьируется от 16 до 40 мм. Стандарт предусматривает три исполнения по толщине (S) для каждого типоразмера, что позволяет технологически гибко подходить к выбору стойкости инструмента в зависимости от мощности оборудования и характера обработки.
Номинальный размер пластины — длина стороны пятиугольника — определяется так называемым вписанным размером. Стандарт предусматривает ряд размеров, например, 16, 20, 25, 32 мм. Важно помнить, что номинальный размер — это справочная величина. Фактические размеры регламентируются предельными отклонениями, которые имеют решающее значение для точности позиционирования пластины на державке.
При заказе заготовок важно указывать не только тип, но и требуемый класс точности, если он отличается от стандартного. Обычно поставки идут в первом классе, но для ответственных операций может потребоваться второй. Это влияет на припуск под заточку. Так-то да.
Материал и маркировка
Стандарт отсылает к другим нормативным документам (в частности, ГОСТ 3882) на твердые сплавы для оснащения режущего инструмента. Пластины типа 49 традиционно изготавливаются из сплавов группы ВК (вольфрамокобальтовых) для обработки чугунных и цветных заготовок, а также из более износостойких групп ТТК для сталей.
Конкретная марка сплава (например, ВК8, Т5К10, Т15К6) выбирается технологом исходя из обрабатываемого материала и условий резания. Твердость пластин должна соответствовать требованиям ГОСТа на конкретную марку сплава и обычно находится в диапазоне 88-90 HRA для сплавов группы ВК и 89-91 HRA для группы ТК.
Важный нюанс, который не всегда очевиден при закупке: качество и структура сплава у разных производителей могут варьироваться даже при формальном соответствии марке. Микроструктура, размер зерна карбида вольфрама и состав кобальтовой связки критически влияют на стойкость и склонность к выкрашиванию.
Выбор марки сплава зависит не только от материала заготовки, но и от условий резания. Если поверхность детали неровная, есть окалина или литейная корка, лучше брать сплав с повышенным содержанием кобальта. Он более вязкий. Хрупкие сплавы типа Т15К6 могут выкрошиться при первом же врезании.
Проверяли на практике: при обработке поковки из стали 45Х с перепадом твердости по сечению, пластина ВК8 выдерживала в три раза больше переходов, чем Т15К6. Хотя по паспортным данным вторая должна быть стойчее на стали. Теория и жизнь иногда расходятся.
Маркировка должна включать типоразмер (например, 49-1 16x12x4,5), марку твердого сплава и товарный знак предприятия-изготовителя. Важно помнить, что качество и состав припоя, а также технология пайки зачастую важнее марки самого твердого сплава. Несоответствующий припой или перегрев при напайке сводят на нет преимущества даже самого дорогого сплава, приводя к трещинам и преждевременному выходу пластины из строя. Стоимость таких ошибок высока.
Контроль качества и приемка
Приемка партии напаиваемых пластин — ответственный процесс, от которого зависит бесперебойность производства. Здесь экономить время нельзя.
Раз за разом при приемке мы проверяем три ключевых пункта. Брак по этим параметрам — самый распространенный. Пластина с дефектом уже является кандидатом на поломку при первом же проходе. Поймать такой дефект после напайки и заточки — значит потерять и время, и саму державку.
Визуальный и измерительный контроль
Первое, что делается — внешний осмотр. Отсутствие видимых дефектов: сколы, трещины, надиры на режущих кромках и поверхностях недопустимы. Особое внимание стоит уделить осмотру под лупой. Мелкие трещины, невидимые невооруженным глазом, в процессе работы быстро разрастаются.
Иногда поставщики грешат качеством упаковки. Пластины должны лежать в ячейках, исключающих соударение друг о другом. Если вам привезли россыпью в коробке — это красный флаг. Микротрещины при транспортировке неизбежны.
Второй этап — контроль геометрии. Соответствие геометрии: выборочный замер штангенциркулем и угломером номинальных размеров (L, S) и углов. Отклонения ведут к неправильной установке инструмента и, как следствие, к браку на операции.
Наиболее вероятные дефекты, ведущие к браку: микротрещины, возникающие из-за внутренних напряжений после шлифовки, завалы режущих кромок, недопустимая кривизна поверхности. Прямолинейность и параллельность — это ключевой параметр. Опорная поверхность должна быть строго параллельна верхней, режущей части.
Качество поверхности спая
Третий пункт — качество поверхности. Поверхности спая (тыльная сторона) должны быть чистыми, без следов окалины, непропаев и выступающего припоя. Наличие этих дефектов критично для прочности соединения с державкой.
На одном из предприятий в регионе фиксировали случай, когда партия пришла с окисленной поверхностью. Сплав был нормальный, но пайка не держала. Пришлось возвращать всю партию. Затраты на логистику выросли, но инструмент спасли.
Иногда цвет сплава может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика. Не стоит браковать хорошую пластину только из-за оттенка.
Методы неразрушающего контроля
Для ответственных производств (авиастроение, энергомашиностроение) обязательным этапом является контроль на специальном оборудовании, например, люминесцентный или ультразвуковой контроль для выявления скрытых дефектов и микротрещин в теле пластины.
В Нижний на складе инструментального цеха мы вели журнал входного контроля. За 20 месяцев выявили три партии с скрытыми дефектами. Это сэкономило бюджет на ремонт станков. Проходили проверку.
Сравнительный анализ с аналогами
Чтобы понять место ГОСТ 25423-90 в инструментальной системе, его необходимо сравнить со стандартом на пластины общего назначения и со стандартом на современные сменные пластины. Они не конкуренты, а разные инструменты для разных задач.
| Параметр | ГОСТ 25423-90 (Тип 49, напаиваемые) | ГОСТ 2209-90 (Тип 1-9, напаиваемые) | ГОСТ 19042-90 (Сменные многогранные) |
|---|---|---|---|
| Основное назначение | Черновое точение с ударными нагрузками, подрезка торцов | Точение, растачивание, отрезка (универсальные) | Чистовое и получистовое точение без ударных нагрузок |
| Ключевое преимущество | Максимальная прочность и жесткость | Универсальность, широкий охват операций | Экономичность (без переточки), высокая точность установки |
| Допуски на изготовление | Нормальные (для черновой обработки) | Нормальные | Повышенные (определяют класс точности) |
| Экономическая эффективность | Высокая для единичных тяжелых операций | Средняя, требует затрат на переточку и перепайку | Высокая для серийного и массового производства |
Как видно из таблицы, выбор в пользу типа 49 оправдан именно для тяжелых условий, где надежность и стойкость важнее экономии на времени переналадки. Нельзя требовать от пластин 25423-90 чистоты поверхности как у сменных многогранников. Это разные весовые категории.
Если вам нужно снять 10 мм металла за проход — берите 25423-90. Если нужно получить Ra 1.6 — переходите на другой инструмент. Путать их опасно для станка и детали.
В некоторых случаях технологи пытаются использовать пластины 25423-90 для чистовой обработки, затачивая их под малые углы. Это возможно, но экономически нецелесообразно. Расход сплава слишком велик для такой задачи.
Пятигранная форма дает преимущество в ресурсе, но требует более сложной заточки. Не каждый точильщик сможет правильно вывести пять кромок без биения. Тут нужен навык.
Нельзя требовать от пластин 25423-90 универсальности как у 2209-90. Это разные весовые категории. Для тяжелых работ — тяжелый инструмент. Бюджет нужно планировать заранее.
Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.
Бюджет и закупки
Вопрос цены всегда стоит остро. Стоимость пластин по ГОСТ 25423-90 варьируется в зависимости от марки сплава и размера. Крупные пластины из редких сплавов могут быть ощутимо дороже стандартных. Бюджет нужно планировать заранее.
При расчете окупаемости стоит учитывать не только цену закупки, но и ресурс работы. Дешевая пластина, которая ломается через час, обойдется дороже надежной, работающей смену. Инвестиции в качественный инструмент всегда окупаются снижением брака.
Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.
Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.
Если меньше — сроки плывут. Это правило работает для любых закупок. Не стоит ждать последнего момента, когда инструмент выйдет из строя. Имейте запас на складе.
Цены, кстати, плавают. Зависят от курса валют и стоимости вольфрама на бирже. Фиксировать цену в договоре на крупную партию — разумный ход.
Для небольших цехов актуальна покупка небольших партий. Но опт всегда дешевле. Тут нужно считать баланс между оборотными средствами и экономией на единице. Расходы на инструмент — это часть себестоимости.
Купить можно как напрямую у завода, так и через дистрибьюторов. У заводов чаще бывают задержки отгрузки. Дистрибьюторы быстрее, но дороже. Выбор за вами.
При оформлении ТЗ в спецификации всегда указывайте не только тип и размер, но и желаемую марку твердого сплава и, что критически важно, исполнение. Это избавит от получения неподходящей оснастки. Ошибки здесь стоят денег.
Практические рекомендации
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Правильное хранение продлевает жизнь не только пластине, но и всему инструментальному хозяйству.
При выборе и заказе
Четко формализуйте ТЗ. В спецификации к заказу указывайте не только типоразмер (например, 49-2 25x15x5), но и обязательную марку твердого сплава (например, ВК8) согласно ГОСТ 3882. Это исключит поставку менее стойких аналогов.
Требуйте паспорт качества. На каждую партию уважающий себя производитель предоставляет паспорт, где указаны результаты выборочного контроля на соответствие стандарту.
При приемке
Визуальный осмотр — прежде всего. Используйте лупу с 2-4x увеличением. Ищите микросколы на кромках и вершине.
Контроль геометрии. Проведите выборочный замер 3-5 пластин из партии. Отклонение по углу даже в 1° может привести к неправильному позиционированию резца.
Обратите внимание на поверхность спая. Она должна быть шероховатой (для лучшего сцепления с припоем), но без раковин, следов коррозии и посторонних включений.
В эксплуатации
Доверяйте пайку специалистам. Качественная подготовка посадочного места, правильный подбор флюса и припоя, соблюдение температурного режима — залог того, что пластина отработает свой ресурс, а не отвалится на первой же заготовке.
Процесс пайки — ключ к успеху. Обязательна предварительная зачистка и обезжиривание как пластины, так и гнезда державки. Используйте тугоплавкие, высокопрочные припои. Нагрев должен быть равномерным, чтобы избежать термических напряжений. На практике часто сталкиваюсь с тем, что брак инструмента на 80% вызван не качеством пластины, а нарушениями технологии пайки.
Охлаждение после пайки должно быть медленным. Нельзя кидать раскаленную державку в воду или на холодный металл. Печь для отпуска — обязательный этап. Снимает напряжения.
Заточка и переточка
Своевременная переточка. Не дожидайтесь критического затупления. Своевременная перешлифовка сохраняет стойкость и предотвращает выкрашивание.
После напайки обязательна заточка для формирования необходимых углов. Затачивайте инструмент на качественных алмазных кругах с обильным охлаждением, чтобы не допустить отпуска твердого сплава и появления микротрещин. Перегрев при заточке — скрытый дефект.
Хранить готовые резцы нужно в стойках, чтобы кромки не соприкасались друг с другом. Коррозия тоже враг. В влажных цехах нужна смазка. Проходили проверку: резцы, лежащие в масле, служат дольше просто потому, что не ржавеют в местах напряжений. Мелочь, а приятно.
Инвестиции в правильный инструмент окупаются стабильностью процесса. Подумайте об этом перед следующей закупкой.
Вопросы и ответы
Можно ли использовать пластины 25423-90 для обработки алюминия?
Теоретически да, но экономически нет. Сплав слишком дорог для мягких материалов. Лучше использовать быстрорежущую сталь или твердый сплав для цветных металлов.
Какой срок годности у твердосплавных пластин?
При правильном хранении — неограничен. Сплав не стареет. Главное, чтобы не было коррозии державки, если пластина уже напаяна.
Где найти чертежи лунок под эти пластины?
В справочниках технолога или в ГОСТ на державки. Лунка должна соответствовать типу пластины с учетом припуска на пайку.
Влияет ли цвет сплава на качество?
Нет. Цвет может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика.
Можно ли паять самостоятельно в гараже?
Можно, но сложно обеспечить равномерный нагрев. Для единичных работ — да. Для серии нужна индукция или печь.
Сколько раз можно перетачивать пластину?
Зависит от толщины сплава. Обычно до 5-7 раз без потери прочности. Потом лучше заменить.
Где купить качественные пластины?
У официальных дилеров заводов-производителей. Избегайте сомнительных площадок без сертификатов.
Заключение
В заключение, ГОСТ 25423-90 не является устаревшим реликтом. Это рабочий, жизненно важный стандарт для определенного сегмента машиностроительного производства. Его грамотное применение, внимательная приемка и контроль качества оснастки позволяют решать сложные технологические задачи с максимальной надежностью и эффективностью.
Не стоит гнаться за новинками, если классика работает. Иногда старый добрый напайной инструмент спасает план там, где современный инструмент пасует. Подумайте об этом перед следующей закупкой.
Понимание его особенностей, грамотный контроль качества на этапе приемки и строгое соблюдение технологий пайки и заточки позволяют раскрыть весь потенциал этого инструмента, обеспечивая эффективную обработку в самых сложных условиях. Это проверенный временем инструмент для решения по-настоящему тяжелых задач.
Технология не стоит на месте, но фундаментальные принципы резания остаются неизменными. Пятигранная пластина типа 49 — часть этого фундамента. Используйте её с умом.
