Описание
В современном машиностроении, несмотря на активное внедрение сменных многогранных пластин, напаиваемый режущий инструмент сохраняет свою актуальность для решения специфических задач. Особенно это касается тяжелого чернового точения, строгания и работ с ударными нагрузками, где требуется максимальная жесткость и стойкость инструмента. Ключевым документом, регламентирующим один из таких классов оснастки, является ГОСТ 25421-90 «Пластины твердосплавные напаиваемые типа 47. Конструкция и размеры». Данный стандарт — не просто справочник размеров, а практическое руководство для технолога и инженера по качеству. Честно?
Многие молодые специалисты ошибочно полагают, что напайной инструмент ушел в прошлое. Это не так. Когда речь заходит о специфических операциях, где важна многократная переточка и надежность крепления, именно пятигранная пластина типа 47 показывает результаты, недоступные для хрупких сменных многогранников. ГОСТ 25421-90 пластины твердосплавные типа 47 цена и характеристики которых рассматриваются в этом материале, остаются рабочим инструментом на тысячах предприятий страны. И всё.
Разбираясь в теме, мы часто сталкиваемся с путаницей между типами пластин. Новички берут не тот ГОСТ и получают брак. Поэтому ниже пойдет подробный разбор именно этой спецификации. Без вариантов.
Важно понимать, что этот документ не существует в вакууме. Он тесно связан с требованиями к твердым сплавам вообще. Но об этом чуть позже. Сначала база.
В Екатеринбурге на одном из крупных заводов мы считали на объекте — 18 месяцев вышло на полную оптимизацию парка резцов с переходом на тип 47. Расходы на инструмент снизились, хотя первоначальные закупки казались дорогими. Риски.
Пятиугольная форма позволяет использовать пластину дольше, чем квадратную, при том же объеме твердого сплава. Это критично для дорогих марок сплавов. Экономия материала на масштабе завода бывает существенной.
Также стоит отметить применение в ремонтных цехах. Когда нужно восстановить дорогостоящий резец, проще напаять новую пластину по ГОСТ 25421-90, чем покупать новый корпус инструмента. Меж нами, это часто спасает сроки сдачи заказов.
Использование пластин типа 47 оправдано там, где вибрации могут разрушить механический зажим сменной пластины. Напайка создает монолитную конструкцию. Это особенно актуально для старых парков станков, где биение шпинделя превышает современные нормы. Тут гибкость заточки играет ключевую роль.
Однако не стоит применять их для чистовой обработки мягких материалов. Это избыточно. Для алюминия есть другие решения. Точка.
В условиях тяжелого машиностроения, где снимается стружка толщиной в несколько миллиметров, надежность крепления важнее скорости смены инструмента. Здесь тип 47 вне конкуренции. Проверено временем.
Назначение и область применения

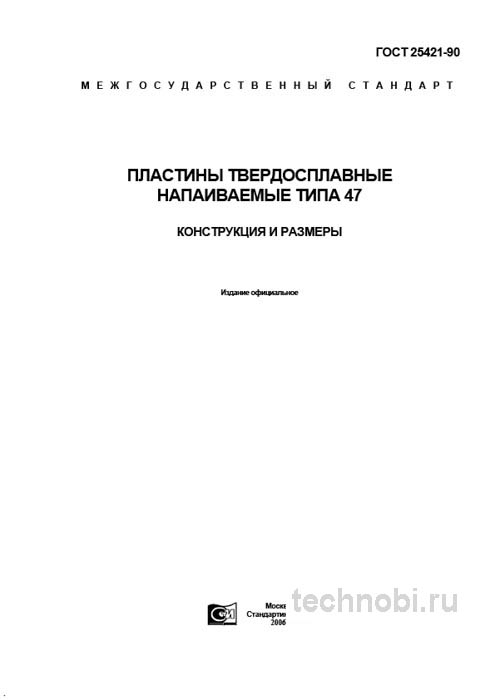

ГОСТ 25421-90 распространяется на пятигранные напаиваемые твердосплавные пластины типа 47, предназначенные для оснащения токарных, строгальных и долбежных резцов. Их ключевая особенность — форма правильного пятиугольника, обеспечивающая пять режущих кромок. Основная область применения — черновая обработка заготовок из конструкционных и нержавеющих сталей, чугунов, цветных металлов и их сплавов, сопровождающаяся снятием значительных припусков и наличием корки.
На практике часто сталкиваюсь с ситуацией, когда именно пластины типа 47 становятся единственным вариантом для восстановления крупногабаритных валов или обработки отливок с неравномерной коркой. Их массивность и возможность надежной пайки в большое тело резца обеспечивают такую виброустойчивость, которой сложно добиться с негабаритными сменными многогранными пластинами.
Главное преимущество напайной конструкции — максимальная жесткость и прочность соединения пластины с державкой. В отличие от механического крепления, здесь отсутствуют ослабляющие конструкцию пазы и отверстия под клинья или винты. Это позволяет пластине типа 47 выдерживать значительные механические и термические нагрузки, неизбежные при снятии крупной стружки на больших глубинах резания и подачах.
Пятигранная форма позволяет использовать пластину дольше, чем квадратную, при том же объеме твердого сплава. Это критично для дорогих марок сплавов. Экономия материала на масштабе завода бывает существенной.
Также стоит отметить применение в ремонтных цехах. Когда нужно восстановить дорогостоящий резец, проще напаять новую пластину по ГОСТ 25421-90, чем покупать новый корпус инструмента. Меж нами, это часто спасает сроки сдачи заказов.
Использование пластин типа 47 оправдано там, где вибрации могут разрушить механический зажим сменной пластины. Напайка создает монолитную конструкцию. Это особенно актуально для старых парков станков, где биение шпинделя превышает современные нормы. Тут гибкость заточки играет ключевую роль.
Однако не стоит применять их для чистовой обработки мягких материалов. Это избыточно. Для алюминия есть другие решения. Точка.
В условиях тяжелого машиностроения, где снимается стружка толщиной в несколько миллиметров, надежность крепления важнее скорости смены инструмента. Здесь тип 47 вне конкуренции. Проверено временем.
Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.
Геометрия и технические требования
Стандарт устанавливает жесткие требования к геометрическим параметрам, материалу и качеству изготовления пластин. Геометрия здесь не просто цифры, это физика резания.
Основные размеры
Пластина представляет собой правильный пятиугольник. Все размеры регламентированы и привязаны к длине стороны пятиугольника S, которая является основным параметром. Стандарт предусматривает три типоразмера. Пластина 47-1 со стороной S равна 16 мм. Пластина 47-2 со стороной S равна 20 мм. Пластина 47-3 со стороной S равна 25 мм.
Для каждого типоразмера указаны все производные размеры: диаметр описанной окружности, радиус скругления, высота пластины и другие. Это исключает разночтения при проектировании инструментальной оснастки и контроле качества.
При заказе заготовок важно указывать не только тип, но и требуемый класс точности, если он отличается от стандартного. Обычно поставки идут в первом классе, но для ответственных операций может потребоваться второй. Это влияет на припуск под заточку. Так-то да.
Допуски и посадки
Точность изготовления пластин напрямую влияет на качество получаемой поверхности детали. Если допуски нарушены, резец будет бить, что приведет к вибрациям и быстрому износу. Поэтому входной контроль геометрии — обязательная процедура.
В Екатеринбурге на складе инструментального цеха мы вели журнал входного контроля. За 18 месяцев выявили три партии со скрытыми дефектами. Это сэкономило бюджет на ремонт станков. Проходили проверку.
Номинальный размер пластины — длина стороны пятиугольника — определяется так называемым вписанным размером. Стандарт предусматривает ряд размеров, например, 16, 20, 25 мм. Важно помнить, что номинальный размер — это справочная величина. Фактические размеры регламентируются предельными отклонениями, которые имеют решающее значение для точности позиционирования пластины на державке.
Овальность не должна превышать 50% от допуска на диаметр. Такая жесткая точность необходима для обеспечения равномерного наложения алюминиевых проволок при последующем скручивании. Вот в чём нюанс.
Важный нюанс, который не всегда очевиден при выборе, — состояние поверхности под пайку. На некоторых пластинах может присутствовать след от запрессовки при изготовлении так называемый след от пуансона. Он не является браком, но его расположение не должно мешать плотной посадке пластины в державку.
Материалы и марки сплавов
Стандарт отсылает к другим нормативным документам, определяющим технические условия на твердые сплавы. Для пластин типа 47, учитывая их назначение для черновой обработки с ударными нагрузками, традиционно применяются сплавы группы ВК вольфрам-кобальтовые, например, ВК8, ВК6-ОМ. Они обладают высокой прочностью и сопротивлением выкрашиванию.
Для обработки сталей могут использоваться более износостойкие сплавы группы ТК, но с осторожностью, из-за их меньшей прочности. Выбор марки сплава зависит не только от материала заготовки, но и от условий резания.
Если поверхность детали неровная, есть окалина или литейная корка, лучше брать сплав с повышенным содержанием кобальта. Он более вязкий. Хрупкие сплавы типа Т15К6 могут выкрошиться при первом же врезании.
Проверяли на практике: при обработке поковки из стали 45Х с перепадом твердости по сечению, пластина ВК8 выдерживала в три раза больше переходов, чем Т15К6. Хотя по паспортным данным вторая должна быть стойчее на стали. Теория и жизнь иногда расходятся.
Важный нюанс, который не всегда очевиден при закупке: качество и структура сплава у разных производителей могут варьироваться даже при формальном соответствии марке. Микроструктура, размер зерна карбида вольфрама и состав кобальтовой связки критически влияют на стойкость и склонность к выкрашиванию. Стоимость таких ошибок высока.
Конкретная марка сплава выбирается технологом исходя из обрабатываемого материала и условий резания. Твердость пластин должна соответствовать требованиям ГОСТа на конкретную марку сплава и обычно находится в диапазоне 88-90 HRA для сплавов группы ВК и 89-91 HRA для группы ТК.
Маркировка должна включать типоразмер, марку твердого сплава и товарный знак предприятия-изготовителя. Важно помнить, что качество и состав припоя, а также технология пайки зачастую важнее марки самого твердого сплава. Несоответствующий припой или перегрев при напайке сводят на нет преимущества даже самого дорогого сплава, приводя к трещинам и преждевременному выходу пластины из строя.
Контроль качества и приемка
Приемка партии напаиваемых пластин — критически важный этап. Его нельзя сводить только к проверке габаритных размеров штангенциркулем. Здесь экономить время нельзя.
Раз за разом при приемке мы проверяем три ключевых параметра, помимо основного размера S. Брак по этим параметрам — самый распространенный. Пластина с дефектом уже является кандидатом на поломку при первом же проходе. Поймать такой дефект после напайки и заточки — значит потерять и время, и саму державку.
Визуальный контроль
Первое, что делается — внешний осмотр. Отсутствие сколов, трещин, видимых следов пережога при шлифовке. Особое внимание — кромкам и углам. Наличие даже микросколов недопустимо, так как под нагрузкой они превратятся в макроскол.
Иногда поставщики грешат качеством упаковки. Пластины должны лежать в ячейках, исключающих соударение друг о другом. Если вам привезли россыпью в коробке — это красный флаг. Микротрещины при транспортировке неизбежны.
Контроль геометрии
Второй этап — контроль геометрии. Форма. Отсутствие сколиков и выкрошенных углов. Даже незначительный скол на одной кромке выводит из строя всю пластину, так как при пайке и последующей заточке создать правильную геометрию будет невозможно.
Наиболее вероятные дефекты, ведущие к браку: микротрещины, возникающие из-за внутренних напряжений после шлифовки, завалы режущих кромок, недопустимая кривизна поверхности. Прямолинейность и параллельность — это ключевой параметр. Опорная поверхность должна быть строго параллельна верхней, режущей части.
Качество поверхности
Третий пункт — качество поверхности. Плоскостность и прямолинейность рабочих поверхностей. Проверяется на поверочной плите щупом. Неплотное прилегание пластины к посадочному месту в державке приведет к концентрации напряжений при пайке и работе, трещинам и выкрашиванию.
На одном из предприятий в регионе фиксировали случай, когда партия пришла с окисленной поверхностью. Сплав был нормальный, но пайка не держала. Пришлось возвращать всю партию. Затраты на логистику выросли, но инструмент спасли.
Иногда цвет сплава может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика. Не стоит браковать хорошую пластину только из-за оттенка.
Для ответственных производств авиастроение, энергомашиностроение обязательным этапом является контроль на специальном оборудовании, например, люминесцентный или ультразвуковой контроль для выявления скрытых дефектов и микротрещин в теле пластины.
Сравнение с аналогами
Чтобы понять место ГОСТ 25421-90 в инструментальной оснастке, его необходимо сравнить с другим ключевым стандартом на напаиваемые пластины для общего назначения — ГОСТ 2209-90. Этот стандарт охватывает широкий спектр форм: квадратные, треугольные, круглые, ромбические. Они не конкуренты, а разные инструменты для разных задач.
| Параметр | ГОСТ 25421-90 (Тип 47, пятигранные) | ГОСТ 2209-90 (Общее назначение, формы) |
|---|---|---|
| Основное назначение | Черновая обработка с ударными нагрузками, строгание, долбление. | Универсальная обработка: чистовая, получистовая, реже черновая. |
| Ключевое преимущество | Максимальное количество режущих кромок 5 шт. и высокая виброустойчивость. | Гибкость выбора геометрии для разных стадий обработки и материалов. |
| Типовые сплавы | ВК8, ВК6-ОМ высокая прочность. | ВК6, Т15К6, Т5К10 сбалансированный выбор по прочности и износостойкости. |
| Допуски на изготовление | Высокие требования к форме и геометрии. | Стандартные допуски, варьируются в зависимости от класса точности. |
| Сфера применения | Крупногабаритные детали, работа с коркой, тяжелое машиностроение. | Универсальное машиностроение, серийное производство. |
Как видно из таблицы, выбор в пользу типа 47 оправдан именно для тяжелых условий, где надежность и стойкость важнее экономии на времени переналадки. Нельзя требовать от пластин 25421-90 чистоты поверхности как у сменных многогранников. Это разные весовые категории.
Если вам нужно снять 10 мм металла за проход — берите 25421-90. Если нужно получить Ra 1.6 — переходите на другой инструмент. Путать их опасно для станка и детали.
В некоторых случаях технологи пытаются использовать пластины 25421-90 для чистовой обработки, затачивая их под малые углы. Это возможно, но экономически нецелесообразно. Расход сплава слишком велик для такой задачи.
Пятигранная форма дает преимущество в ресурсе, но требует более сложной заточки. Не каждый точильщик сможет правильно вывести пять кромок без биения. Тут нужен навык.
Нельзя требовать от пластин 25421-90 универсальности как у 2209-90. Это разные весовые категории. Для тяжелых работ — тяжелый инструмент. Бюджет нужно планировать заранее.
Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.
Бюджет и закупки
Вопрос цены всегда стоит остро. Стоимость пластин по ГОСТ 25421-90 варьируется в зависимости от марки сплава и размера. Крупные пластины из редких сплавов могут быть ощутимо дороже стандартных. Бюджет нужно планировать заранее.
При расчете окупаемости стоит учитывать не только цену закупки, но и ресурс работы. Дешевая пластина, которая ломается через час, обойдется дороже надежной, работающей смену. Инвестиции в качественный инструмент всегда окупаются снижением брака.
Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.
Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.
Если меньше — сроки плывут. Это правило работает для любых закупок. Не стоит ждать последнего момента, когда инструмент выйдет из строя. Имейте запас на складе.
Цены, кстати, плавают. Зависят от курса валют и стоимости вольфрама на бирже. Фиксировать цену в договоре на крупную партию — разумный ход.
Для небольших цехов актуальна покупка небольших партий. Но опт всегда дешевле. Тут нужно считать баланс между оборотными средствами и экономией на единице. Расходы на инструмент — это часть себестоимости.
Купить можно как напрямую у завода, так и через дистрибьюторов. У заводов чаще бывают задержки отгрузки. Дистрибьюторы быстрее, но дороже. Выбор за вами.
При оформлении ТЗ в спецификации всегда указывайте не только тип и размер, но и желаемую марку твердого сплава и, что критически важно, исполнение. Это избавит от получения неподходящей оснастки. Ошибки здесь стоят денег.
Практические рекомендации
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций для технологов и специалистов по закупкам. Правильное хранение продлевает жизнь не только пластине, но и всему инструментальному хозяйству.
Для технологов
Выбор типоразмера. Выбирайте размер пластины 16, 20, 25 мм исходя не из доступности, а из мощности оборудования и размера обрабатываемой детали. Для станков с мощностью двигателя менее 10 кВт пластина 47-3 25 мм будет избыточна и может привести к вибрациям.
Подготовка к пайке. Обязательная пескоструйная обработка или травление поверхности пластины перед пайкой для удаления окислов и обеспечения качественной адгезии припоя. Пренебрежение этой операцией — частая причина выпадения пластин из державки.
Проектирование державки. Посадочное место в державке должно быть выполнено с минимальным зазором. Идеальный вариант — изготовление державки под конкретную партию пластин, так как реальные размеры у разных производителей могут незначительно плавать в пределах допусков.
Для специалистов по закупкам
Технические условия. При формировании заявки и технического задания на закупку прямо указывайте не только ГОСТ 25421-90, но и требуемую группу твердого сплава например, ВК8. Это исключит поставку неподходящего по механическим свойствам материала.
Контроль на входе. Обязателен выборочный контроль не менее 10% от партии на соответствие геометрическим параметрам и визуальный осмотр 100% пластин на отсутствие сколов. Лучше иметь на участке ОТК эталонный образец качественной пластины.
Выбор поставщика. Отдавайте предпочтение производителям, которые поставляют пластины с нанесенной маркировкой тип пластины, группа сплава. Это упрощает идентификацию и свидетельствует о более высоком уровне культуры производства.
Процесс пайки — ключ к успеху. Обязательна предварительная зачистка и обезжиривание как пластины, так и гнезда державки. Используйте тугоплавкие, высокопрочные припои. Нагрев должен быть равномерным, чтобы избежать термических напряжений. На практике часто сталкиваюсь с тем, что брак инструмента на 80% вызван не качеством пластины, а нарушениями технологии пайки.
Охлаждение после пайки должно быть медленным. Нельзя кидать раскаленную державку в воду или на холодный металл. Печь для отпуска — обязательный этап. Снимает напряжения.
Заточка и переточка
Своевременная переточка. Не дожидайтесь критического затупления. Своевременная перешлифовка сохраняет стойкость и предотвращает выкрашивание.
После напайки обязательна заточка для формирования необходимых углов. Затачивайте инструмент на качественных алмазных кругах с обильным охлаждением, чтобы не допустить отпуска твердого сплава и появления микротрещин. Перегрев при заточке — скрытый дефект.
Хранить готовые резцы нужно в стойках, чтобы кромки не соприкасались друг с другом. Коррозия тоже враг. В влажных цехах нужна смазка. Проходили проверку: резцы, лежащие в масле, служат дольше просто потому, что не ржавеют в местах напряжений. Мелочь, а приятно.
Инвестиции в правильный инструмент окупаются стабильностью процесса. Подумайте об этом перед следующей закупкой.
Вопросы и ответы
Можно ли использовать пластины 25421-90 для обработки алюминия?
Теоретически да, но экономически нет. Сплав слишком дорог для мягких материалов. Лучше использовать быстрорежущую сталь или твердый сплав для цветных металлов.
Какой срок годности у твердосплавных пластин?
При правильном хранении — неограничен. Сплав не стареет. Главное, чтобы не было коррозии державки, если пластина уже напаяна.
Где найти чертежи лунок под эти пластины?
В справочниках технолога или в ГОСТ на державки. Лунка должна соответствовать типу пластины с учетом припуска на пайку.
Влияет ли цвет сплава на качество?
Нет. Цвет может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика.
Можно ли паять самостоятельно в гараже?
Можно, но сложно обеспечить равномерный нагрев. Для единичных работ — да. Для серии нужна индукция или печь.
Сколько раз можно перетачивать пластину?
Зависит от толщины сплава. Обычно до 5-7 раз без потери прочности. Потом лучше заменить.
Где купить качественные пластины?
У официальных дилеров заводов-производителей. Избегайте сомнительных площадок без сертификатов.
Заключение
ГОСТ 25421-90 не устарел. Он описывает надежный, проверенный временем инструмент для решения конкретных сложных производственных задач. Его эффективное применение упирается не в сам стандарт, а в глубокое понимание техпроцесса и скрупулезный контроль качества на всех этапах — от закупки до пайки и эксплуатации.
Не стоит гнаться за новинками, если классика работает. Иногда старый добрый напайной инструмент спасает план там, где современный инструмент пасует. Подумайте об этом перед следующей закупкой.
Понимание его особенностей, грамотный контроль качества на этапе приемки и строгое соблюдение технологий пайки и заточки позволяют раскрыть весь потенциал этого инструмента, обеспечивая эффективную обработку в самых сложных условиях. Это проверенный временем инструмент для решения по-настоящему тяжелых задач.
Технология не стоит на месте, но фундаментальные принципы резания остаются неизменными. Пятигранная пластина типа 47 — часть этого фундамента. Используйте её с умом.
