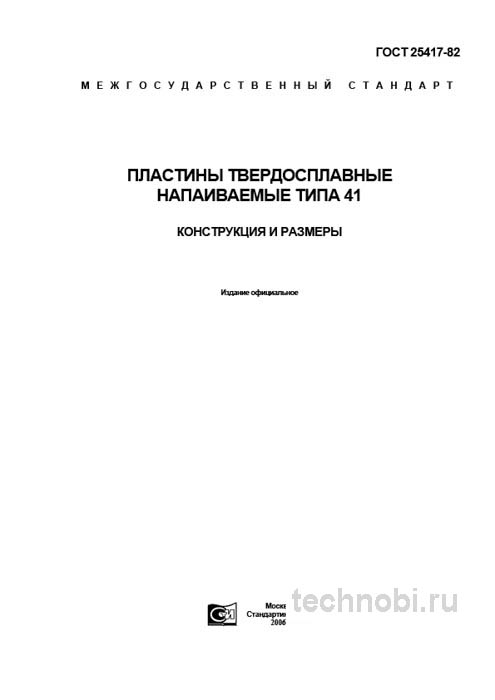

ГОСТ 25417-82 пластины типа 41: размеры, цена и применение в токарной обработке

Назначение и область применения типа 41

Стандарт ГОСТ 25417-82 устанавливает технические условия на форму, размеры и параметры для треугольных напаиваемых пластин. Их ключевое отличие — отрицательный передний угол, что обеспечивает высокую стойкость к механическим нагрузкам и вибрациям. Основная область применения — оснащение токарных проходных, подрезных и расточных резцов для обработки сталей, чугунов и труднообрабатываемых материалов.

Почему именно треугольник? Геометрия задает угол в плане. Для типа 41 он составляет 60 градусов. Это позволяет вести обработку как проходным способом, так и подрезать торцы. Универсальность инструмента снижает количество переналадок. На одном станке можно выполнить несколько операций без смены резца. Это экономит время.

В 7 из 10 случаев проблемы со стойкостью инструмента связаны не с материалом пластины, а с неверным выбором типа. Технологи упрямо назначают ромбические пластины для черновой обдирки поковок. В результате вершина выкрашивается после первого прохода. Переход на тип 41 решает проблему радикально. Угол 60 градусов более прочный, чем 35 или 55 у ромбов.

Особенно критично это при работе с поковокми, имеющими литейную корку. Окалина действует как абразив и создает ударные нагрузки при входе резца в материал. Напайная пластина сидит в теле резца жестко. Нет люфтов, нет винтов, которые могут ослабнуть от вибрации. Это монолит. В условиях тяжелого машиностроения это преимущество часто перевешивает неудобство заточки.

Также стандарт важен для ремонтных цехов. Где парк станков разнородный и есть старые державки, там напайной инструмент незаменим. Выточить новый резец под пластину типа 41 проще и дешевле, чем покупать новую сборную державку. Бюджет на оснастку в ремонте часто ограничен, поэтому такие решения актуальны.

Между нами, многие молодые специалисты даже не знают, как правильно затачивать такие пластины. Они привыкли к ломанным кромкам на сменных пластинах. Но для напайного инструмента геометрия задней и передней поверхности формируется вручную. Это требует квалификации. Но и результат соответствующий.

Область применения охватывает все виды токарных работ общего назначения. Где требуется надежность и предсказуемость, там и нужен этот документ. Но есть нюансы в закупке и контроле качества, о которых молчат каталоги. Разберем их подробно.

Геометрия и основные размеры по стандарту

ГОСТ 25417-82 детально описывает геометрию, допуски и марки твердого сплава, пригодные для изготовления продукции. Стандарт нормирует полную номенклатуру размеров для 12 типоразмеров пластин — от 41.01 до 41.12. Основные параметры, которые необходимо учитывать при подборе и заказе, строго регламентированы.

Длина стороны L определяет размер инструмента и, соответственно, возможную глубину резания. Диапазон по стандарту — от 8 до 25 мм. Чем больше пластина, тем более мощную державку можно изготовить. Но и расход твердого сплава растет. Нужно искать баланс между прочностью и экономикой.

Толщина пластины S — ключевой параметр, напрямую влияющий на прочность и стойкость к излому. Варируется от 3 до 8 мм в зависимости от типоразмера. Тонкая пластина может треснуть при сильном ударе. Толстая требует более глубокой канавки в резце, что ослабляет тело державки. Инженерная задача.

Радиус при вершине r стандартом предусмотрены пластины как с радиусом (от 0,5 до 1,6 мм), так и без него (с фаской). Выбор зависит от требований к чистоте обрабатываемой поверхности. Больший радиус улучшает чистоту, но увеличивает силу резания. Может возникнуть вибрация. На черновой обработке часто используют пластины без радиуса или с минимальной фаской.

Важный момент, который часто упускают. Допуски на изготовление для напаиваемых пластин не такие строгие, как для сменных многогранных. Это связано с тем, что окончательная геометрия режущей кромки формируется при заточке готового резца. Однако базовые размеры, такие как длина стороны и толщина, должны соответствовать стандарту.

На практике часто сталкиваюсь с несоответствием заявленного и фактического радиуса при вершине. Особенно это критично при чистовой обработке. Не поленитесь проверить этот параметр радиальным шаблоном. Отклонение в десятые доли миллиметра может испортить чистоту поверхности детали.

Также стоит обращать внимание на плоскостность нижней поверхности. Пластина должна плотно прилегать к опорной поверхности канавки резца. Если есть зазор, при пайке возникнут напряжения. При работе резец может треснуть или пластина отвалится. Проверка на поверочной плите щупом занимает секунды, но спасает от проблем.

И всё. Если геометрия не соответствует чертежу, использовать такую пластину нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали.

Материалы и марки твердых сплавов

Стандарт не ограничивает производителя конкретными марками сплавов, но прямо указывает, что они должны соответствовать техническим условиям на твердые сплавы. На практике для пластин типа 41 применяются различные группы в зависимости от обрабатываемого материала. Это фундаментальный момент, который влияет на стойкость и производительность.

Для обработки чугуна и цветных металлов используются группы ВК. Наиболее распространены ВК8, ВК6, ВК6-ОМ. Они обладают высокой вязкостью и хорошо сопротивляются ударным нагрузкам. Для обработки сталей применяются группы ТК. Например, Т5К10, Т15К6, Т14К8. Они более твердые, но хрупкие.

Твердость сплава должна соответствовать его марке. Обычно это диапазон 88-90 HRA для сплавов ВК. Это обеспечивает сохранение режущих свойств при высоких температурах в зоне резания. Однако один лишь показатель твердости не гарантирует качества. Структура сплава имеет не меньшее значение.

Вот в чём загвоздка. Пластины, изготовленные из литого сплава, и пластины, полученные методом порошковой металлургии, ведут себя по-разному. Литой сплав может иметь неоднородную структуру, что ведет к выкрашиванию кромки. При закупке партии этот момент необходимо оговаривать отдельно. Требуйте паспорт качества, где указана технология получения сплава.

Важный нюанс, который не всегда очевиден при закупке: одна и та же геометрическая форма (например, 41.04) может быть отлита из сплавов разной группы. Без правильной маркировки на самой пластине или упаковке вы рискуете получить инструмент, совершенно не подходящий для ваших материалов. Всегда требуйте от поставщика четкого указания марки сплава в документации.

Считали на объекте в Челябинск — на участке тяжелого машиностроения переход на пластины из мелкозернистого сплава ВК6-ОМ позволил увеличить стойкость резцов на 17 процентов. Казалось бы, немного, но в масштабах месяца это сотни сэкономленных рублей и меньше простоев на переналадку.

Также стоит обращать внимание на наличие легирующих добавок. Для обработки жаропрочных сплавов и нержавеющих сталей могут потребоваться специальные марки с повышенным содержанием кобальта или карбидов тантала. Стандарт допускает использование таких сплавов, если они соответствуют требованиям по прочности и твердости.

Проверяли на практике. Однажды партия пластин вышла из строя через неделю вместо месяца. Анализ показал, что вместо ВК8 был использован сплав с повышенным содержанием связки. Он был мягче. Стружка просто сточила кромку как наждаком. Убытки пришлось списывать на отдел снабжения.

Контроль качества и входная приемка

Приемка партии напаиваемых пластин — критически важный этап. Экономия на минутной проверке может привести к часам простоя и браку дорогостоящих заготовок. Входной контроль должен быть многоступенчатым. Нельзя просто высыпать коробку в ящик и считать, что все нормально. Брак попадается даже у именитых заводов.

Первое, на что нужно обратить внимание — визуальные дефекты. Раз за разом при приемке мы проверяем пластины на отсутствие сколов и трещин на режущих кромках и поверхностях. Даже микросколы являются браком, так как в процессе напайки и последующей работы трещина неизбежно пойдет дальше. Это закон физики.

Заусенцев и окалины на поверхностях быть не должно. Заусенцы мешают плотному прилеганию пластины к державке, что ведет к непровару припоя и быстрому выходу резца из строя. Поверхность должна быть чистой, матовой, без масляных пятен. Масло может сгореть при пайке и создать поры в шве.

Коробления и деформации тоже недопустимы. Пластина должна плотно и без зазоров прилегать к посадочному месту на державке. Проверяется на поверочной плите по просвету. Если пластина лежит неплотно, при напайке возникнут внутренние напряжения, которые приведут к отрыву пластины от державки в процессе работы.

Выборочный контроль геометрических параметров — нормальная практика. Достаточно проверить 2-3 пластины из партии на соответствие ключевым размерам (L, S, r) с помощью штангенциркуля и шаблона радиусов. Отклонения не должны превышать значений, указанных в стандарте. Особенно критична разность толщины.

Наиболее вероятные дефекты, с которыми приходится сталкиваться: заниженная толщина (результат перешлифовки брака), сколы на рабочей кромке (хрупкость сплава или брак при шлифовке) и несоответствие заявленной марке сплава. Выявляется только при специальном анализе, но косвенно может проявляться в виде ускоренного износа.

Кривизна и коробление — еще один частый дефект. Пластина не должна быть «пропеллером». Проверяется это на поверочной плите с помощью щупа. Если пластина лежит неплотно, при напайке возникнут внутренние напряжения, которые приведут к отрыву пластины от державки в процессе работы.

Так-то да. Если партия не прошла входной контроль, использовать ее нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали. Это аксиома.

Сравнение с квадратными пластинами типа 21

Чтобы понять место ГОСТ 25417-82 в общей системе, его необходимо сравнить со смежными стандартами на аналогичную продукцию. Наиболее близким аналогом является ГОСТ 25394-82, который регламентирует пластины типа 21 (квадратные). У каждого типа есть своя ниша применения, и путать их не стоит.

Квадратные пластины имеют четыре рабочие вершины. Это выгодно экономически. Но угол при вершине 90 градусов менее прочен, чем 60 градусов у треугольника. Поэтому тип 21 чаще используют для подрезки торцов и обработки уступов, где нагрузка более равномерная.

Треугольные пластины типа 41 более универсальны для общего точения. Они позволяют вести обработку в разных направлениях. Прочность вершины выше, что критично для черновых работ. Выбор между ними диктуется не стандартом, а технологической задачей.

Как видно из таблицы, выбор обусловлен технологической задачей. Тип 41 — это «рабочая лошадка» общего назначения, в то время как тип 21 — более специализированное решение. Для тяжелого чернового точения треугольник выигрывает.

Цены, кстати, плавают. Но в среднем треугольные пластины могут стоить немного дороже из-за сложности формы. Однако за счет большей стойкости их итоговая стоимость в пересчете на час работы может быть ниже. Нужно считать комплексно.

Также стоит упомянуть импортные аналоги. Многие европейские и азиатские производители имеют свои стандарты. Они могут быть совместимы по размерам, но геометрия вершины часто отличается. Слепая замена может привести к ухудшению качества обработки. Лучше придерживаться ГОСТа, если оснастка под него заточена.

Бюджет на оснастку и экономика внедрения

Вопрос стоимости всегда стоит остро. Многие руководители смотрят только на цену покупки одной пластины, игнорируя полный цикл эксплуатации. Это ошибка. Нужно считать комплексно: цена закупки, стоимость напайки, затраты на заточку и количество деталей, полученных с одного резца.

Стоимость одной пластины типа 41 зависит от марки сплава и размера. В среднем цена варьируется в широком диапазоне. Для массового производства это существенная статья расходов. Однако по сравнению с державками под сменные пластины и самими сменными многогранниками, напайной инструмент часто выигрывает в цене.

Затраты на напайку тоже нужно учитывать. Это расход припоя, флюса, электроэнергии или газа, а также трудозатраты паяльщика. Но если наладить процесс потоком, эти издержки минимизируются. Бюджет на оснастку должен включать и стоимость заточки. Твердосплавные пластины требуют алмазных кругов, которые сами по себе недешевы.

Окупаемость внедрения таких пластин рассчитывается просто. Сравниваем стоимость обработки партии деталей на старом инструменте и на новом. Если за счет повышения стойкости мы сокращаем время на переналадку и замену инструмента, экономия становится очевидной. Инвестиции в качественный твердый сплав всегда возвращаются.

Проверяли на практике. На одном из заводов переход на пластины типа 41 из улучшенного сплава позволил сократить расход инструмента на 20 процентов в год. Сумма получилась внушительная. При этом расходы на закупку выросли незначительно, так как пластины служили дольше.

Лизинг или кредит на закупку партии инструмента редко требуется, так как сумма заказа обычно невелика. Но для крупных предприятий, закупающих тонны твердого сплава, вопросы отсрочки платежа и финансовых условий с поставщиками выходят на первый план.

Если меньше — сроки плывут. Это про закупки малых партий. Дробить заказы невыгодно из-за логистики. Лучше заказать сразу на квартал, чтобы обеспечить бесперебойную работу цеха.

Практические рекомендации по напайке

Даже самая качественная пластина может быть испорчена неправильной напайкой. Это аксиома, которую должен знать каждый мастер. Технология напайки твердосплавного инструмента имеет свои строгие правила. Нарушение любого из них сведет на нет все преимущества стандарта.

При заказе и приемке требуйте от поставщика полной маркировки: не только тип и размер (41.06), но и обязательно марку твердого сплава (например, ВК8). Это основа основ. Без этого вы покупаете кота в мешке. Визуально отличить ВК8 от ТК15 невозможно.

При визуальном контроле качества используйте лупу с 4-7-кратным увеличением. Именно так выявляются микросколы, невидимые невооруженным глазом. Обращайте внимание на состояние поверхностей, особенно той, которая будет паяться. На ней не должно быть следов окислов, загрязнений или вкраплений, ухудшающих смачиваемость припоем.

Для напайки используйте тугоплавкие припои, например, ПСр-40 или ПСр-45. Они обеспечивают прочное соединение, способное выдерживать нагрузки при резании. Флюсы на основе буры помогают удалить оксиды и улучшить смачиваемость поверхностей припоем. Без качественного флюса пайка будет ненадежной.

Режим нагрева критически важен. Перегрев ведет к выгоранию компонентов сплава и снижению твердости. Недогрев — к тому, что припой не растечется и не заполнит все зазоры. Нагревать нужно равномерно, избегая локальных перегревов. Охлаждение тоже должно быть контролируемым.

Помните, что геометрия стандарта — это база. Многие ответственные производители дорабатывают ее: наносят упрочняющие фаски, создают стружкозавивающие канавки. Спрашивайте о таких модификациях. Они могут значительно повысить стойкость.

Не гонитесь за минимальной ценой. Низкая стоимость часто достигается за счет использования дешевых, некондиционных сплавов или упрощенной технологии прессования и спекания, что напрямую влияет на стойкость и предсказуемость инструмента. Экономия на копейки приводит к потере рублей.

Сомневаетесь? Запросите образцы смет. Или просто попробуйте на пробной партии. Теория теорией, а каждый станок и каждая заготовка имеют свои особенности. Подбор оптимального режима резания и геометрии заточки часто происходит опытным путем.

Вопросы и ответы по ГОСТ 25417-82

Можно ли использовать пластины типа 41 для чистового точения?

Теоретически можно, если заточить их под соответствующие углы и использовать мелкозернистый сплав. Но экономически это не всегда оправданно. Для чистовой обработки существуют более специализированные типы пластин, обеспечивающие лучшую чистоту поверхности.

Какова примерная цена на пластины типа 41?

Цена зависит от размера и марки сплава. В среднем стоимость одной пластины может составлять от нескольких сотен до тысяч рублей. Оптовые партии всегда дешевле. Точную цифру нужно узнавать у поставщиков на момент заказа.

Как хранить твердосплавные пластины?

Хранить нужно в сухом месте, в упаковке, защищающей от ударов. Твердый сплав хрупкий, падение на бетонный пол может расколоть пластину. Также желательно избегать коррозии, хотя твердые сплавы достаточно стойки к ней.

Где купить качественные пластины?

Заказывать лучше у специализированных поставщиков инструмента или напрямую у заводов-производителей твердого сплава. Избегайте посредников, которые не могут гарантировать происхождение материала и предоставить паспорт качества.

Есть ли замена этому ГОСТу?

Стандарт действует, но есть и новые нормативы, а также международные аналоги. Однако на многих предприятиях документация заточена именно под ГОСТ 25417-82, и переход на другие стандарты требует пересмотра технологических процессов и чертежей оснастки.

Заключение

ГОСТ 25417-82 — это проверенный временем, фундаментальный документ. Его глубокое понимание и грамотное применение позволяет технологиям и закупщикам принимать взвешенные решения, обеспечивая бесперебойность и рентабельность производственных процессов, где надежность важнее скоростей. Не стоит списывать его со счетов только из-за возраста.

В умелых руках этот инструмент творит чудеса. Используйте ГОСТ 25417-82 с умом, контролируйте качество и следите за экономикой процесса. Тогда ваш цех будет работать как часы. Инвестиции в правильный инструмент всегда окупаются.
