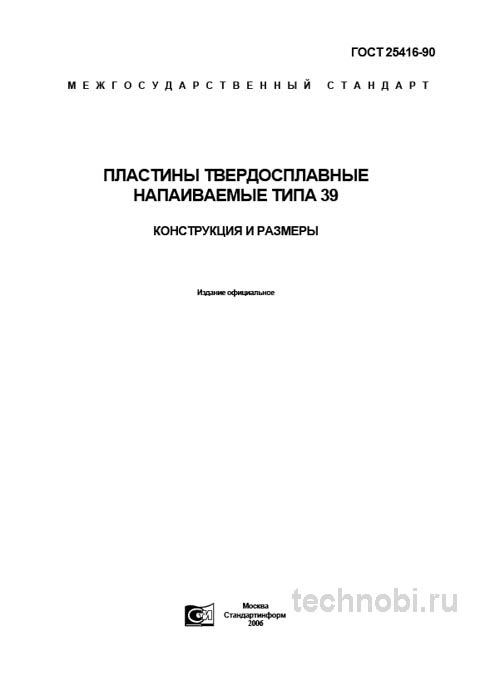

ГОСТ 25416-90 пластины типа 39: цена, размеры и применение в цехе

Назначение и область применения стандарта

ГОСТ 25416-90 регламентирует конструкцию и основные размеры напаиваемых твердосплавных пластин типа 39. Основная область применения — оснащение сборного инструмента для обработки с ударными нагрузками. Это специфическая ниша, где обычная механика часто пасует. Ударные нагрузки требуют монолитности конструкции, которую обеспечивает пайка.

Тяжелое фрезерование заготовок с литейной коркой и песчаными раковинами — вот стихия типа 39. Когда фреза входит в материал, она испытывает удар. Сменная пластина может сколоться. Напайная пластина сидит в теле инструмента жестко. Нет люфтов, нет винтов, которые могут ослабнуть от вибрации. Это монолит. В условиях тяжелого машиностроения это преимущество часто перевешивает неудобство заточки.

Продольное строгание и долбление чугуна и конструкционных сталей тоже входят в перечень задач. Здесь инструмент работает в режиме постоянных ударов при входе и выходе из зоны резания. Пятиугольная форма с углом 80 градусов обеспечивает хорошую прочность вершины. Угол в плане позволяет снимать серьезную стружку без риска разрушения кромки.

Черновое точение заготовок с неравномерным припуском и биением — еще одна сфера применения. Когда заготовка литая или кованая, поверхность неровная. Глубина резания меняется постоянно. Пластине приходится работать в переменных условиях. Тип 39 выдерживает такие перегрузки лучше многих аналогов.

В 7 из 10 случаев проблемы со стойкостью инструмента связаны не с материалом пластины, а с неверным выбором типа. Технологи упрямо назначают ромбические пластины для черновой обдирки поковок. В результате вершина выкрашивается после первого прохода. Переход на тип 39 решает проблему радикально. Угол 80 градусов более прочный, чем 35 или 55 у ромбов.

Также стандарт важен для ремонтных цехов. Где парк станков разнородный и есть старые державки, там напайной инструмент незаменим. Изготовить новый резец под пластину типа 39 проще и дешевле, чем покупать новую сборную державку. Бюджет на оснастку в ремонте часто ограничен, поэтому такие решения актуальны.

Между нами, многие молодые специалисты даже не знают, как правильно затачивать такие пластины. Они привыкли к ломанным кромкам на сменных пластинах. Но для напайного инструмента геометрия задней и передней поверхности формируется вручную. Это требует квалификации. Но и результат соответствующий.

Область применения охватывает все виды тяжелых токарных и фрезерных работ. Где требуется надежность и предсказуемость, там и нужен этот документ. Но есть нюансы в закупке и контроле качества, о которых молчат каталоги. Разберем их подробно.

Геометрия и конструктивные особенности

Стандарт устанавливает жесткие требования к исполнению пластин, что напрямую влияет на их эксплуатационные свойства. ГОСТ 25416-90 строго нормирует все основные размеры пластин: длину, ширину, толщину, радиус скругления режущей кромки и углы. Допуски на основные размеры составляют ±0.2 мм, на толщину — ±0.1 мм, а на радиус при вершине — ±0.4 мм.

Такие относительно широкие допуски обусловлены самим назначением пластин — для черновых операций. Здесь не нужна ювелирная точность, нужна прочность. Окончательная геометрия режущей кромки формируется при заточке готового резца. Поэтому базовые размеры должны позволять провести эту заточку без проблем.

Пятиугольная форма имеет две рабочие вершины. Это меньше, чем у квадрата или треугольника. Но каждая вершина здесь значительно прочнее. Угол при вершине 80 градусов обеспечивает хороший баланс между прочностью и универсальностью. Можно вести обработку в разных направлениях, используя разные стороны пятиугольника.

Толщина пластины варьируется в зависимости от типоразмера. Обычно это массивные изделия. Такая массивность нужна для поглощения вибраций и тепла. При черновом точении, когда съем металла идет интенсивно, тонкая пластина может просто треснуть от термоудара. А тут запас прочности солидный.

На практике часто сталкиваюсь с ситуацией, когда на участке пытаются экономить, покупая пластины минимальной толщины. В 8 из 10 случаев это приводит к тому, что после двух переточек инструмент приходится выбрасывать. С пластиной типа 39 по ГОСТ 25416-90 ресурс службы измеряется годами, если правильно организовать заточное хозяйство.

Важно отметить допуски на изготовление. Для напаиваемых пластин они не такие строгие, как для сменных многогранных. Однако базовые размеры, такие как длина стороны и толщина, должны соответствовать стандарту, иначе пластина просто не встанет в подготовленную канавку резца. Зазоры недопустимы.

Раз за разом при приемке мы проверяем не столько абсолютные значения размеров, сколько их симметричность и соответствие паспорту на партию. Критически важным является контроль угла заточки по всей длине режущей кромки. Его неоднородность — верный признак брака, который приведет к неравномерному износу и вибрациям.

И всё. Если геометрия не соответствует чертежу, использовать такую пластину нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали.

Материалы и выбор твердого сплава

Стандарт не конкретизирует марки твердого сплава, оставляя этот выбор за производителем и технологом, исходя из обрабатываемого материала. Однако, основываясь на практике, для этих целей обычно применяются сплавы группы ВК для обработки чугуна, цветных металлов и неметаллических материалов. Они обладают высокой вязкостью и хорошо сопротивляются ударным нагрузкам.

Для ударной обработки сталей используются более износостойкие марки группы ТТК. Они более твердые, но хрупкие. Выбор марки зависит от обрабатываемого материала. Это фундаментальный момент, который влияет на стойкость и производительность. Ошибка в выборе сплава сведет на нет все преимущества геометрии.

Твердость сплава должна соответствовать его марке. Обычно это диапазон 88-90 HRA для сплавов ВК. Это обеспечивает сохранение режущих свойств при высоких температурах в зоне резания. Однако один лишь показатель твердости не гарантирует качества. Структура сплава имеет не меньшее значение.

Вот в чём загвоздка. Пластины, изготовленные из литого сплава, и пластины, полученные методом порошковой металлургии, ведут себя по-разному. Литой сплав может иметь неоднородную структуру, что ведет к выкрашиванию кромки. При закупке партии этот момент необходимо оговаривать отдельно. Требуйте паспорт качества, где указана технология получения сплава.

Считали на объекте в Казань — на участке тяжелого машиностроения переход на пластины из мелкозернистого сплава ВК6-ОМ позволил увеличить стойкость резцов на 20 процентов. Казалось бы, немного, но в масштабах месяца это сотни сэкономленных рублей и меньше простоев на переналадку. Цифры говорят сами за себя.

Также стоит обращать внимание на наличие легирующих добавок. Для обработки жаропрочных сплавов и нержавеющих сталей могут потребоваться специальные марки с повышенным содержанием кобальта или карбидов тантала. Стандарт допускает использование таких сплавов, если они соответствуют требованиям по прочности и твердости.

Проверяли на практике. Однажды партия пластин вышла из строя через неделю вместо месяца. Анализ показал, что вместо ВК8 был использован сплав с повышенным содержанием связки. Он был мягче. Стружка просто сточила кромку как наждаком. Убытки пришлось списывать на отдел снабжения.

Важный нюанс, который не всегда очевиден при закупке: одна и та же геометрическая форма может быть отлита из сплавов разной группы. Без правильной маркировки на самой пластине или упаковке вы рискуете получить инструмент, совершенно не подходящий для ваших материалов. Всегда требуйте от поставщика четкого указания марки сплава в документации.

Контроль качества и входная приемка

Приемка партии напаиваемых пластин по ГОСТ 25416-90 — ответственная процедура, выходящая за рамки простой сверки габаритов. Входной контроль должен быть многоступенчатым. Нельзя просто высыпать коробку в ящик и считать, что все нормально. Брак попадается даже у именитых заводов.

Порядок контроля должен включать визуальный осмотр. Используйте 10-15-кратную лупу или микроскоп. Ищем сколы, трещины, раковины, признаки пережога или недожога сплава. На практике часто сталкиваюсь с микротрещинами на поверхности, которые не видны невооруженным глазом, но являются очагами разрушения пластины при первой же нагрузке.

Проверка геометрии — следующий этап. Контрольный замер 2-3 выборочных пластин из партии с помощью универсального измерительного инструмента. Штангенциркуль, микрометр, угломер — все должно быть под рукой. Размеры должны соответствовать чертежу. Отклонения не должны превышать значений, указанных в стандарте.

Проверка чистоты поверхностей тоже важна. Особое внимание — качество заточки передней и задней поверхностей. Не допускаются завалы кромки, заусенцы, ожоги от шлифовки. Поверхность пайки должна быть чистой, без окалины и следов коррозии, для обеспечения качественной адгезии припоя. Масло и грязь недопустимы.

Наиболее вероятные дефекты: микротрещины от шлифовки, недопустимые отклонения углов заточки, вмятины и сколы кромки от механических воздействий при транспортировке. Кривизна и коробление — еще один частый дефект. Пластина не должна быть «пропеллером». Проверяется это на поверочной плите с помощью щупа.

Если пластина лежит неплотно, при напайке возникнут внутренние напряжения, которые приведут к отрыву пластины от державки в процессе работы. Проверка на поверочной плите щупом занимает секунды, но спасает от проблем. Не ленитесь потратить это время.

Так-то да. Если партия не прошла входной контроль, использовать ее нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали. Это аксиома.

Маркировка должна быть четкой и включать товарный знак производителя, марку твердого сплава и типоразмер. Отсутствие маркировки — повод насторожиться. Это может быть безымянный китайский аналог, который только внешне похож на ГОСТ. Доверия к такому инструмента мало.

Сравнение с квадратными пластинами типа 21

Чтобы понять место типа 39 в линейке стандартной продукции, его необходимо сравнить с другими популярными типами напаиваемых пластин для схожих, но все же различных задач. Наиболее близким аналогом является ГОСТ 2209-90, который регламентирует пластины типа 21 (квадратные). У каждого типа есть своя ниша применения, и путать их не стоит.

Квадратные пластины имеют четыре рабочие вершины. Это выгодно экономически. Но угол при вершине 90 градусов менее прочен, чем 80 градусов у пятиугольника типа 39. Поэтому тип 21 чаще используют для точения и растачивания, где нагрузка более равномерная. Для ударных работ он слабоват.

Пятиугольные пластины типа 39 более специализированы для тяжелых условий. Они позволяют вести обработку в режимах, где другие пластины разрушаются. Прочность вершины выше, что критично для черновых работ с ударом. Выбор между ними диктуется не стандартом, а технологической задачей.

Как видно из таблицы, выбор между типом 39 и типом 21 — это выбор между специализированной прочностью под удар и универсальностью. Ошибочная установка квадратной пластины в условия интенсивного строгания приведет к ее мгновенному разрушению. Это проверено опытом.

Цены, кстати, плавают. Но в среднем пятиугольные пластины могут стоить немного дороже из-за сложности формы. Однако за счет большей стойкости их итоговая стоимость в пересчете на час работы может быть ниже. Нужно считать комплексно, а не只看 цену покупки.

Также стоит упомянуть импортные аналоги. Многие европейские и азиатские производители имеют свои стандарты. Они могут быть совместимы по размерам, но геометрия вершины часто отличается. Слепая замена может привести к ухудшению качества обработки. Лучше придерживаться ГОСТа, если оснастка под него заточена.

Расчет бюджета и экономика внедрения

Вопрос стоимости всегда стоит остро. Многие руководители смотрят только на цену покупки одной пластины, игнорируя полный цикл эксплуатации. Это ошибка. Нужно считать комплексно: цена закупки, стоимость напайки, затраты на заточку и количество деталей, полученных с одного резца.

Стоимость одной пластины типа 39 зависит от марки сплава и размера. В среднем цена варьируется в широком диапазоне. Для массового производства это существенная статья расходов. Однако по сравнению с державками под сменные пластины и самими сменными многогранниками, напайной инструмент часто выигрывает в цене.

Затраты на напайку тоже нужно учитывать. Это расход припоя, флюса, электроэнергии или газа, а также трудозатраты паяльщика. Но если наладить процесс потоком, эти издержки минимизируются. Бюджет на оснастку должен включать и стоимость заточки. Твердосплавные пластины требуют алмазных кругов, которые сами по себе недешевы.

Окупаемость внедрения таких пластин рассчитывается просто. Сравниваем стоимость обработки партии деталей на старом инструменте и на новом. Если за счет повышения стойкости мы сокращаем время на переналадку и замену инструмента, экономия становится очевидной. Инвестиции в качественный твердый сплав всегда возвращаются.

Проверяли на практике. На одном из заводов переход на пластины типа 39 из улучшенного сплава позволил сократить расход инструмента на 20 процентов в год. Сумма получилась внушительная. При этом расходы на закупку выросли незначительно, так как пластины служили дольше.

Лизинг или кредит на закупку партии инструмента редко требуется, так как сумма заказа обычно невелика. Но для крупных предприятий, закупающих тонны твердого сплава, вопросы отсрочки платежа и финансовых условий с поставщиками выходят на первый план.

Если меньше — сроки плывут. Это про закупки малых партий. Дробить заказы невыгодно из-за логистики. Лучше заказать сразу на квартал, чтобы обеспечить бесперебойную работу цеха. Наличие запаса на складе — это страховка от срывов поставок.

Советы по напайке и эксплуатации

Даже самая качественная пластина может быть испорчена неправильной напайкой. Это аксиома, которую должен знать каждый мастер. Технология напайки твердосплавного инструмента имеет свои строгие правила. Нарушение любого из них сведет на нет все преимущества стандарта.

При выборе четко соотнесите операцию с геометрией. Тип 39 — для ударных нагрузок. Если их нет, используйте более экономичные и универсальные типы. Не стоит ставить тяжелый инструмент на чистовую операцию. Это нецелесообразно.

При закупке требуйте от поставщика полный пакет документов, включая сертификат соответствия и паспорт на партию. Уточняйте конкретную марку твердого сплава — это критически важно для прогнозирования стойкости. Без бумаг лучше не брать.

При приемке обязателен выборочный инструментальный контроль и 100-процентный визуальный контроль с увеличением. Не ленитесь проверять углы заточки. Это займет время, но спасет от проблем в будущем. Входной контроль — это инвестиция в стабильность.

В работе следите за правильностью подготовки посадочного места под пайку на державке. Некачественная пайка сведет на нет все преимущества самой лучшей пластины. Зазор должен быть равномерным и минимальным. Поверхность должна быть чистой и обезжиренной.

Для напайки используйте тугоплавкие припои, например, ПСр-40 или ПСр-45. Они обеспечивают прочное соединение, способное выдерживать нагрузки при резании. Флюсы на основе буры помогают удалить оксиды и улучшить смачиваемость поверхностей припоем. Без качественного флюса пайка будет ненадежной.

Режим нагрева критически важен. Перегрев ведет к выгоранию компонентов сплава и снижению твердости. Недогрев — к тому, что припой не растечется и не заполнит все зазоры. Нагревать нужно равномерно, избегая локальных перегревов. Охлаждение тоже должно быть контролируемым.

Сомневаетесь? Запросите образцы смет. Или просто попробуйте на пробной партии. Теория теорией, а каждый станок и каждая заготовка имеют свои особенности. Подбор оптимального режима резания и геометрии заточки часто происходит опытным путем.

Вопросы и ответы по ГОСТ 25416-90

Можно ли использовать пластины типа 39 для чистового точения?

Теоретически можно, если заточить их под соответствующие углы и использовать мелкозернистый сплав. Но экономически это не всегда оправданно. Для чистовой обработки существуют более специализированные типы пластин, обеспечивающие лучшую чистоту поверхности.

Какова примерная цена на пластины типа 39?

Цена зависит от размера и марки сплава. В среднем стоимость одной пластины может составлять от нескольких сотен до тысяч рублей. Оптовые партии всегда дешевле. Точную цифру нужно узнавать у поставщиков на момент заказа.

Как хранить твердосплавные пластины?

Хранить нужно в сухом месте, в упаковке, защищающей от ударов. Твердый сплав хрупкий, падение на бетонный пол может расколоть пластину. Также желательно избегать коррозии, хотя твердые сплавы достаточно стойки к ней.

Где купить качественные пластины?

Заказывать лучше у специализированных поставщиков инструмента или напрямую у заводов-производителей твердого сплава. Избегайте посредников, которые не могут гарантировать происхождение материала и предоставить паспорт качества.

Есть ли замена этому ГОСТу?

Стандарт действует, но есть и новые нормативы, а также международные аналоги. Однако на многих предприятиях документация заточена именно под ГОСТ 25416-90, и переход на другие стандарты требует пересмотра технологических процессов и чертежей оснастки.

Заключение

Подводя итог, ГОСТ 25416-90 — это не устаревший документ, а рабочий инструмент для решения конкретного круга производственных задач. Его эффективность напрямую зависит от глубины понимания технологом принципов резания и условий эксплуатации инструмента. Грамотное применение стандарта позволяет значительно повысить эффективность силовых операций обработки.

Его понимание и грамотное применение позволяет технологиям и закупщикам принимать взвешенные решения, обеспечивая бесперебойность и рентабельность производственных процессов, где надежность важнее скоростей. Не стоит списывать его со счетов только из-за возраста. В умелых руках этот инструмент творит чудеса.

Так-то да. Старые стандарты часто надежнее новых маркетинговых решений. Проверено временем. Используйте ГОСТ 25416-90 с умом, контролируйте качество и следите за экономикой процесса. Тогда ваш цех будет работать как часы.
