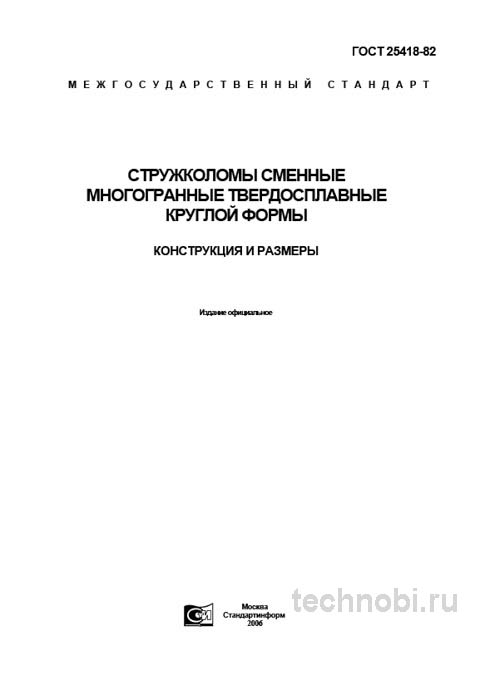

ГОСТ 25418-82 стружколомы: размеры, цена и применение в токарной обработке

Назначение и область применения стандарта

ГОСТ 25418-82 устанавливает конструкцию и размеры сменных многогранных твердосплавных стружколомов круглой формы. Их основное назначение — установка в специальные пазы или гнезда державок токарных резцов, расточных головок и другого режущего инструмента для принудительного надлома и направления стружки. Казалось бы, функция простая. Но дьявол кроется в деталях.

Стружколом работает как препятствие на пути сходящей стружки. Он создает напряжение изгиба, превышающее предел прочности материала стружки. В результате длинная лента ломается на безопасные сегменты. Если элемент подобран неверно, стружка либо не ломается вообще, либо ломается слишком мелко, превращаясь в абразивную пыль, которая ускоряет износ направляющих станка.

В 7 из 10 случаев проблемы со стружкой на участке связаны не с режимами резания, а с геометрией стружколома. Технологи упрямо крутят обороты и подачи, вместо того чтобы посмотреть на высоту ступени. Это классическая ошибка. Стандарт предусматривает вариативность, которой нужно пользоваться.

Особенно критично это при работе с нержавеющими сталями. Они вязкие, тягучие. Обычный резец без стружколома превращает обработку в кошмар. Стружка наматывается на резец, нагревается докрасна и приваривается к кромке. Результат — выкрашивание пластины за секунды. Правильно подобранный элемент по ГОСТ 25418-82 решает эту проблему радикально.

Также стандарт важен для автоматизированных линий. На станках с ЧПУ остановка из-за намотки стружки означает простой робота-загрузчика, конвейера и всего участка. Здесь цена минуты простоя исчисляется тысячами. Поэтому надежность стружкодробления выходит на первый план. Никакой самодеятельности, только проверенные размеры.

Между нами, многие молодые специалисты даже не знают, что этот ГОСТ существует. Они привыкли к современным кассетам со встроенными каналами. Но для тяжелых условий, для расточных головок большого диаметра, отдельные стружколомы остаются незаменимыми. Их можно заменить независимо от пластины. Это гибкость, которую нельзя недооценивать.

Геометрия и конструктивные особенности

Стандарт строго определяет геометрические параметры изделий, что является основой их взаимозаменяемости и функциональности. Любое отклонение от чертежа ведет к потере работоспособности. Стружколомы по ГОСТ 25418-82 имеют строго круглую форму. Их профиль формируется двумя радиусами: более пологим на основной части и более крутым на рабочем выступе.

Именно эта комбинация создает необходимый изгиб и напряжение в стружке, приводящие к ее надлому. Стандарт предусматривает три исполнения в зависимости от высоты рабочего выступа. Это ключевой параметр, который влияет на силу сопротивления стружке.

Исполнение 1 имеет высоту ступени 0.4 мм. Это вариант для легких работ, для материалов, которые легко ломаются сами. Например, для серого чугуна. Исполнение 2 предполагает высоту 0.8 мм. Это золотая середина для большинства конструкционных сталей. Исполнение 3 с высотой 1.2 мм нужно для самых вязких материалов, где требуется серьезное препятствие для надлома.

Диаметры стружколомов стандартизированы и варьируются от 4 мм до 12 мм с определенным шагом. Это позволяет точно подобрать элемент под конкретный размер и тип режущей пластины и державки. Шаг не случайный. Он привязан к стандартным размерам пластин и пазов в державках.

Важный момент, который часто упускают. Радиусы должны быть выдержаны с высокой точностью. Если радиус R4 будет на самом деле R5, угол входа стружки изменится. Она может просто перескочить через препятствие. Или наоборот, застрять так, что начнет давить на пластину сбоку. Это ведет к сколам.

На практике часто сталкиваюсь с тем, что причина плохого стружкодробления кроется не в самом стружколоме, а в загрязнении или повреждении посадочного паза в державке. Даже микронная стружка, попавшая под круглую пластину, поднимает ее. И весь расчет геометрии летит к черту. Чистота посадки — залог успеха.

Поверхность стружколома должна быть шлифованной, без видимых сколов, трещин и заусенцев. Допускается черновая поверхность на основаниях, не влияющих на работоспособность. Но рабочая часть, та самая ступень, должна быть идеальной. Любая шероховатость там будет тормозить стружку неравномерно.

Материалы и требования к качеству

Стандарт предписывает изготавливать стружколомы из твердых сплавов марок ВК8, ВК6, ВК6-М и ВК6-ОМ по ГОСТ 3882. Выбор марки сплава — критически важный момент. Хотя стружколом и не участвует в резании напрямую, он работает в условиях высоких температур и давления.

Он испытывает абразивный износ от проходящей по нему стружки. Стружка — это тот же металл, но деформированный, упрочненный и горячий. Она течет по поверхности стружколома как река. И если материал не стойкий, ручей быстро превратится в овраг. Износ ступени меняет ее геометрию. И стружколом перестает работать.

На практике для обработки сталей мы чаще используем стружколомы из сплава ВК8, как более износостойкого и термостойкого. Для чугунов можно применять и более дешевый ВК6. Но экономия здесь сомнительная. Разница в цене невелика, а ресурс у ВК8 значительно выше. Точка.

Важный нюанс, который не всегда очевиден при выборе. Структура сплава имеет значение. Пластины, изготовленные из литого сплава и из сплава, полученного порошковой металлургией, будут иметь разную стойкость. Этот момент необходимо отдельно оговаривать в технических условиях заказа. К сожалению, стандарт не всегда требует указания технологии получения.

Считали на объекте в Новосибирск — на участке обработки валов переход на стружколомы из мелкозернистого сплава ВК6-ОМ позволил увеличить срок службы элемента в 1.5 раза. Казалось бы, мелочь. Но если менять их реже, значит меньше остановок на настройку. А это время станка.

Твердость сплава должна соответствовать его марке. Обычно это диапазон 88-90 HRA для сплавов ВК. Проверять твердость каждого элемента невозможно. Поэтому доверие к поставщику выходит на первый план. Сертификат качества должен быть на каждую партию. Без бумаг лучше не брать.

Также стоит обращать внимание на наличие дефектов структуры. Пористость, включения, трещины. Все это снижает прочность. При ударной нагрузке, когда стружка ломается, она бьет по ступени. Микротрещина может раскрыться, и кусок сплава вылетит. Тогда стружколом сам станет источником проблемы.

Контроль качества и входная приемка

Приемка партии стружколомов — это не формальность, а необходимое условие обеспечения стабильности процесса резания. Входной контроль должен быть многоступенчатым. Нельзя просто высыпать коробку в ящик и считать, что все нормально. Брак попадается даже у именитых заводов.

Раз за разом при приемке мы проверяем три ключевых параметра. Первый — геометрия. Контрольный замер диаметра и высоты ступени с помощью микрометра или оптического профилометра. Несоответствие по высоте ступени всего на 0.1 мм может кардинально изменить характер стружкообразования. Для исполнений с высотой 0.4 мм это критично.

Второй параметр — качество поверхности. Визуальный осмотр под лупой 4-7x на отсутствие сколов режущих кромок ступени и трещин. Особое внимание — зоне сопряжения двух радиусов. Там концентрация напряжений максимальная. Именно оттуда обычно начинается разрушение.

Третий параметр — маркировка. Она должна быть четкой и включать товарный знак производителя, марку твердого сплава и исполнение. Отсутствие маркировки — повод насторожиться. Это может быть безымянный китайский аналог, который только внешне похож на ГОСТ.

Наиболее вероятные дефекты, с которыми приходится сталкиваться: заниженная высота ступени. Это результат перешлифовки брака. Сколы на рабочей кромке — следствие хрупкости сплава или брака при шлифовке. И несоответствие заявленной марке сплава. Выявляется только при специальном анализе, но косвенно может проявляться в виде ускоренного износа.

Проверяли на практике. Однажды партия стружколомов вышла из строя через неделю вместо месяца. Анализ показал, что вместо ВК8 был использован сплав с повышенным содержанием связки. Он был мягче. Стружка просто сточила ступень как наждаком. Убытки пришлось списывать на отдел снабжения.

Кривизна и коробление тоже возможны. Круглый элемент должен быть плоским. Если он выгнут пропеллером, он не ляжет в паз плотно. Будет шататься. При работе вибрация добьет его быстро. Проверка на поверочной плите щупом занимает секунды, но спасает от проблем.

И всё. Если партия не прошла входной контроль, использовать ее нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали. Это аксиома.

Сравнение с аналогами и конкурентами

ГОСТ 25418-82 не является единственным документом, регламентирующим подобные изделия. Его ближайшим конкурентом или, скорее, аналогом для других условий работы является ГОСТ 2209-82. Он распространяется на стружколомы с цилиндрическим хвостовиком. Ключевое различие — в способе крепления.

Выбор между ними очевиден для современного производства. ГОСТ 25418-82 — это стандарт для высокопроизводительной обработки с использованием быстросменной оснастки. Хвостовиковые варианты уходят в прошлое, оставаясь лишь в парке старых станков.

Как видно из таблицы, выбор обусловлен технологической задачей. Для нового парка станков альтернативы практически нет. Круглые многогранные элементы обеспечивают стабильность и скорость. Хвостовиковые требуют больше времени на настройку. В массовом производстве время — деньги.

Цены, кстати, плавают. Но в среднем круглые стружколомы доступнее из-за массовости производства. Хвостовиковые часто делают под заказ или малыми сериями. Это влияет на логистику и сроки поставки. Заказать партию хвостовиковых можно ждать неделями.

Также стоит упомянуть импортные аналоги. Многие европейские и азиатские производители имеют свои стандарты. Они могут быть совместимы по размерам, но геометрия ступени часто отличается. Слепая замена может привести к ухудшению качества стружкодробления. Лучше придерживаться ГОСТа, если оснастка под него заточена.

Вот в чём загвоздка. Импортный элемент может иметь более сложный профиль стружколома. Это хорошо для чистовой обработки. Но для черновой, где важна прочность, простой профиль ГОСТ 25418-82 надежнее. Сложные канавки быстрее забиваются и выкрашиваются.

Бюджет на оснастку и экономика вопроса

Вопрос стоимости всегда стоит остро. Многие руководители смотрят только на цену покупки одного элемента, игнорируя полный цикл эксплуатации. Это ошибка. Нужно считать комплексно: цена закупки, стоимость замены, затраты на настройку и количество деталей, полученных без проблем со стружкой.

Стоимость одного стружколома по ГОСТ 25418-82 зависит от марки сплава и размера. В среднем цена варьируется в разумных пределах. Для массового производства это статья расходов, но не самая крупная. Однако по сравнению с ущербом от простоя, эти суммы ничтожны.

Расходы на замену тоже нужно учитывать. Это время наладчика. Если стружколом служит долго, наладчик занят другими делами. Если менять каждые две смены, его время уходит на рутину. Бюджет на оснастку должен включать и косвенные затраты на персонал.

Окупаемость внедрения качественных элементов рассчитывается просто. Сравниваем стоимость обработки партии деталей на старом инструменте и на новом. Если за счет повышения стойкости мы сокращаем время на чистку станка и замену оснастки, экономия становится очевидной. Инвестиции в качественный твердый сплав всегда возвращаются.

Проверяли на практике. На одном из заводов переход на стружколомы из улучшенного сплава позволил сократить расход инструмента на 20 процентов в год. Сумма получилась внушительная. При этом расходы на закупку выросли незначительно, так как элементы служили дольше.

Лизинг или кредит на закупку партии инструмента редко требуется, так как сумма заказа обычно невелика. Но для крупных предприятий, закупающих тонны твердого сплава, вопросы отсрочки платежа и финансовых условий с поставщиками выходят на первый план.

Если меньше — сроки плывут. Это про закупки малых партий. Дробить заказы невыгодно из-за логистики. Лучше заказать сразу на квартал, чтобы обеспечить бесперебойную работу цеха. Наличие запаса на складе — это страховка от срывов поставок.

Практические советы по установке

Даже самый качественный стружколом может быть испорчен неправильной установкой. Это аксиома, которую должен знать каждый мастер. Технология монтажа имеет свои строгие правила. Нарушение любого из них сведет на нет все преимущества стандарта.

Подбор исполнения. Высота ступени подбирается экспериментально под материал и режимы резания. Начните со среднего значения для большинства сталей. Для мягких и вязких материалов может потребоваться более высокий выступ для создания большего сопротивления. Для чугунов часто достаточно минимального.

Контроль установки. Убедитесь, что стружколом установлен заподлицо с передней поверхностью пластины. Выступающий или утопленный элемент не будет работать корректно и может привести к выкрашиванию кромки пластины. Зазоры недопустимы.

Взаимозаменяемость. Не все стружколомы, подходящие по диаметру, одинаковы. Обращайте внимание на исполнение и, что еще важнее, на фактическую геометрию. Дешевые аналоги часто имеют неточную форму радиусов, что сводит на нет их эффективность. Экономия на копейки приводит к потере рублей.

Мониторинг износа. Стружколом — расходный материал. Его рабочий выступ со временем стачивается. Регулярно инспектируйте его состояние. Затупленный элемент перестает дробить стружку, и процесс незаметно переходит в аварийный режим. Меняйте планово, не дожидаясь отказа.

Сомневаетесь? Запросите образцы смет. Или просто попробуйте на пробной партии. Теория теорией, а каждый станок и каждая заготовка имеют свои особенности. Подбор оптимального режима резания и геометрии часто происходит опытным путем. Не бойтесь экспериментировать в безопасных пределах.

Чистота посадочного места. Перед установкой нового элемента обязательно продуйте паз сжатым воздухом. Даже мелкая пылинка может нарушить плоскостность прилегания. Используйте безворсовые салфетки для протирки. Масло и СОЖ должны быть удалены перед финальной затяжкой.

Момент затяжки. Винт крепления не должен быть перетянут. Твердый сплав хрупкий. Чрезмерное усилие может создать микротрещины в корпусе стружколома. Используйте динамометрический ключ если возможно. Или полагайтесь на опыт руки. Чувство меры приходит со временем.

Вопросы и ответы по ГОСТ 25418-82

Можно ли использовать стружколомы для чистового точения?

Да, но с осторожностью. Для чистовой обработки лучше выбирать минимальную высоту ступени (Исполнение 1). Она меньше влияет на качество поверхности. Но иногда лучше вообще отказаться от отдельного стружколома в пользу пластины со встроенным каналом.

Какова примерная цена на стружколомы по ГОСТ?

Цена зависит от размера и марки сплава. В среднем стоимость одного элемента может составлять от нескольких сотен рублей. Оптовые партии всегда дешевле. Точную цифру нужно узнавать у поставщиков на момент заказа. Рынок волатилен.

Как хранить твердосплавные стружколомы?

Хранить нужно в сухом месте, в упаковке, защищающей от ударов. Твердый сплав хрупкий, падение на бетонный пол может расколоть элемент. Также желательно избегать коррозии, хотя твердые сплавы достаточно стойки к ней. Упаковка должна быть оригинальной.

Есть ли замена этому ГОСТу?

Стандарт действует, но есть и новые нормативы, а также международные аналоги. Однако на многих предприятиях документация заточена именно под ГОСТ 25418-82. Переход на другие стандарты требует пересмотра технологических процессов и чертежей оснастки. Это долго и дорого.

Где купить качественные стружколомы?

Заказывать лучше у специализированных поставщиков инструмента или напрямую у заводов-производителей твердого сплава. Избегайте посредников, которые не могут гарантировать происхождение материала и предоставить паспорт качества. Риск нарваться на подделку высок.

Заключение

ГОСТ 25418-82, несмотря на свой возраст, представляет собой продуманный и технически грамотный стандарт. Его понимание и корректное применение позволяет значительно повысить стабильность токарных операций, улучшить качество поверхности и обеспечить безопасность работы. В условиях, где каждый час простоя станка исчисляется тысячами рублей, экономия на качественных, стандартизированных компонентах режущего инструмента является ложной.

Данный стандарт предоставляет четкие и проверенные технические условия, которые остаются надежным ориентиром для главных инженеров, технологов и специалистов по закупкам современного машиностроительного предприятия. Не стоит списывать его со счетов только из-за возраста. В умелых руках этот инструмент творит чудеса.

Так-то да. Старые стандарты часто надежнее новых маркетинговых решений. Проверено временем. Используйте ГОСТ 25418-82 с умом, контролируйте качество и следите за экономикой процесса. Тогда ваш цех будет работать как часы.
