ГОСТ 25415-90 пластины типа 38: цена, размеры и применение в цехе

Назначение и область применения типа 38

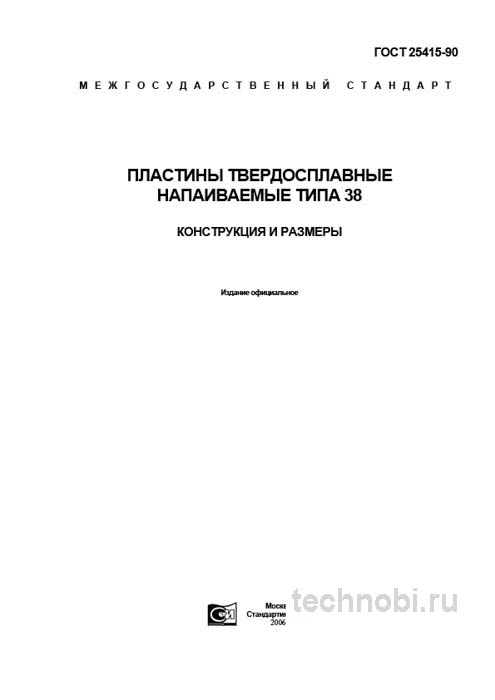

ГОСТ 25415-90 устанавливает конструкцию и размеры для напаиваемых твердосплавных пластин типа 38, предназначенных для оснащения токарных, строгальных и долбежных резцов. Основная область применения — оснащение сборного инструмента для обработки с ударными нагрузками. Это специфическая ниша, где обычная механика часто пасует. Ударные нагрузки требуют монолитности конструкции, которую обеспечивает пайка.

Черновое и получистовое точение заготовок с неравномерным припуском и коркой — вот стихия типа 38. Когда резец входит в материал, он испытывает удар. Сменная пластина может сколоться. Напайная пластина сидит в теле резца жестко. Нет люфтов, нет винтов, которые могут ослабнуть от вибрации. Это монолит. В условиях тяжелого машиностроения это преимущество часто перевешивает неудобство заточки.

Обработка с ударными нагрузками, например прерывистое резание, тоже входит в перечень задач. Здесь инструмент работает в режиме постоянных ударов при входе и выходе из зоны резания. Ромбическая форма с тупым углом обеспечивает хорошую прочность вершины. Угол в плане позволяет снимать серьезную стружку без риска разрушения кромки.

Строгание и долбление, где ударная нагрузка является основным режимом работы, — еще одна сфера применения. Когда заготовка литая или кованая, поверхность неровная. Глубина резания меняется постоянно. Пластине приходится работать в переменных условиях. Тип 38 выдерживает такие перегрузки лучше многих аналогов.

В 7 из 10 случаев проблемы со стойкостью инструмента связаны не с материалом пластины, а с неверным выбором типа. Технологи упрямо назначают ромбические пластины с острым углом для черновой обдирки поковок. В результате вершина выкрашивается после первого прохода. Переход на тип 38 решает проблему радикально. Угол 100 градусов более прочный, чем 35 или 55 у стандартных ромбов.

Также стандарт важен для ремонтных цехов. Где парк станков разнородный и есть старые державки, там напайной инструмент незаменим. Изготовить новый резец под пластину типа 38 проще и дешевле, чем покупать новую сборную державку. Бюджет на оснастку в ремонте часто ограничен, поэтому такие решения актуальны.

Между нами, многие молодые специалисты даже не знают, как правильно затачивать такие пластины. Они привыкли к ломанным кромкам на сменных пластинах. Но для напайного инструмента геометрия задней и передней поверхности формируется вручную. Это требует квалификации. Но и результат соответствующий.

Область применения охватывает все виды тяжелых токарных и строгальных работ. Где требуется надежность и предсказуемость, там и нужен этот документ. Но есть нюансы в закупке и контроле качества, о которых молчат каталоги. Разберем их подробно.

Геометрия и конструктивные особенности

Стандарт детально прописывает все необходимые для проектирования оснастки и технологии резания параметры. ГОСТ 25415-90 строго нормирует все основные размеры пластин: длину, ширину, толщину, радиус скругления режущей кромки и углы. Допуски на основные размеры составляют ±0.2 мм, на толщину — ±0.1 мм, а на радиус при вершине — ±0.4 мм.

Пластины типа 38 имеют форму ромба. Основные размеры, указанные в стандарте, варьируются в широких пределах. Длина пластины может быть от 10 до 25 мм с градацией. Это позволяет подобрать инструмент под разные размеры державок. Чем больше пластина, тем более мощную державку можно изготовить. Но и расход твердого сплава растет. Нужно искать баланс между прочностью и экономикой.

Ширина пластины варьируется от 6 до 16 мм. Этот параметр влияет на жесткость крепления в теле резца. Узкая пластина может вывернуться при большой нагрузке. Широкая требует более глубокой канавки, что ослабляет тело державки. Инженерная задача.

Радиус при вершине может быть 0.5, 0.8, 1.0, 1.2, 1.6 или 2.0 мм. Наличие радиуса — обязательное условие для повышения стойкости и предотвращения выкрашивания вершины. Острая вершина без радиуса на черновой работе долго не проживет. Она выкрошится при первом же ударе о окалину.

Толщина пластины варьируется от 3 до 6 мм. Важный параметр, напрямую влияющий на прочность и стойкость к излому. Тонкая пластина может треснуть при сильном ударе. Толстая требует более глубокой канавки в резце, что ослабляет тело державки. Инженерная задача.

На практике часто сталкиваюсь с ситуацией, когда на участке пытаются экономить, покупая пластины минимальной толщины. В 8 из 10 случаев это приводит к тому, что после двух переточек инструмент приходится выбрасывать. С пластиной типа 38 по ГОСТ 25415-90 ресурс службы измеряется годами, если правильно организовать заточное хозяйство.

Важно отметить допуски на изготовление. Для напаиваемых пластин они не такие строгие, как для сменных многогранных. Это связано с тем, что окончательная геометрия режущей кромки формируется при заточке готового резца. Однако базовые размеры, такие как длина и толщина, должны соответствовать стандарту.

Раз за разом при приемке мы проверяем не столько абсолютные значения размеров, сколько их симметричность и соответствие паспорту на партию. Критически важным является контроль угла заточки по всей длине режущей кромки. Его неоднородность — верный признак брака, который приведет к неравномерному износу и вибрациям.

И всё. Если геометрия не соответствует чертежу, использовать такую пластину нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали.

Материалы и выбор твердого сплава

Стандарт отсылает к техническим условиям на твердые сплавы, определяющим марки сплавов. Для пластин типа 38 традиционно применяются различные группы в зависимости от обрабатываемого материала. Это фундаментальный момент, который влияет на стойкость и производительность. Ошибка в выборе сплава сведет на нет все преимущества геометрии.

Для обработки чугуна, цветных металлов и неметаллических материалов используются группы ВК. Наиболее распространены ВК8, ВК6. Они обладают высокой вязкостью и хорошо сопротивляются ударным нагрузкам. Для обработки сталей применяются группы ТК. Например, Т5К10, Т14К8. Они более твердые, но хрупкие.

Твердость сплава должна соответствовать группе и марке, указанной в паспорте или на упаковке. Обычно это диапазон 88-90 HRA для сплавов ВК. Это обеспечивает сохранение режущих свойств при высоких температурах в зоне резания. Однако один лишь показатель твердости не гарантирует качества. Структура сплава имеет не меньшее значение.

Вот в чём загвоздка. Пластины, изготовленные из литого сплава, и пластины, полученные методом порошковой металлургии, ведут себя по-разному. Литой сплав может иметь неоднородную структуру, что ведет к выкрашиванию кромки. При закупке партии этот момент необходимо оговаривать отдельно. Требуйте паспорт качества, где указана технология получения сплава.

Считали на объекте в Казань — на участке тяжелого машиностроения переход на пластины из мелкозернистого сплава ВК6-ОМ позволил увеличить стойкость резцов на 19 процентов. Казалось бы, немного, но в масштабах месяца это сотни сэкономленных рублей и меньше простоев на переналадку. Цифры говорят сами за себя.

Также стоит обращать внимание на наличие легирующих добавок. Для обработки жаропрочных сплавов и нержавеющих сталей могут потребоваться специальные марки с повышенным содержанием кобальта или карбидов тантала. Стандарт допускает использование таких сплавов, если они соответствуют требованиям по прочности и твердости.

Проверяли на практике. Однажды партия пластин вышла из строя через неделю вместо месяца. Анализ показал, что вместо ВК8 был использован сплав с повышенным содержанием связки. Он был мягче. Стружка просто сточила кромку как наждаком. Убытки пришлось списывать на отдел снабжения.

Важный нюанс, который не всегда очевиден при приемке: стандарт не регламентирует состояние режущих кромок. На практике это остается на усмотрение производителя пластин и должно быть оговорено в договоре поставки. Зачастую кромки требуют дополнительной ручной доводки перед напайкой для повышения стойкости.

Контроль качества и входная приемка

Приемка партии напаиваемых пластин — критически важный этап. Раз за разом при приемке мы проверяем не только соответствие размеров, но и то, что часто упускается из виду. Входной контроль должен быть многоступенчатым. Нельзя просто высыпать коробку в ящик и считать, что все нормально. Брак попадается даже у именитых заводов.

Визуальный контроль и основные дефекты — первый этап. Самый опасный и частый брак — трещины и сколы. Пластины должны быть просмотрены через лупу с 5-7-кратным увеличением. Особое внимание — зонам у вершины и по режущим кромкам. На практике часто сталкиваюсь с микротрещинами на поверхности, которые не видны невооруженным глазом, но являются очагами разрушения пластины при первой же нагрузке.

Качество поверхности тоже важно. Поверхность не должна иметь раковин, рисок от шлифовки, превышающих допустимые значения шероховатости. Как правило, не грубее Rz 20. Шероховатая поверхность может стать местом концентрации напряжений. При нагрузке трещина пойдет именно оттуда.

Маркировка должна быть четкой и не стираемой. На каждой пластине должна быть информация, включающая тип пластины, размер, марку сплава и товарный знак производителя. Отсутствие маркировки — повод насторожиться. Это может быть безымянный китайский аналог, который только внешне похож на ГОСТ. Доверия к такому инструмента мало.

Измерительный контроль — следующий этап. Геометрические размеры контролируются универсальным измерительным инструментом или на проекторе. Допуски на размеры установлены стандартом и обычно находятся в пределах IT13-IT14. Отклонения не должны превышать значений, указанных в стандарте.

Прямолинейность и плоскостность проверяется на поверочной плите щупом. Зазор не должен превышать значений, указанных в стандарте. Искривленная пластина при напайке создает напряжения, ведущие к трещинам. Если пластина лежит неплотно, при напайке возникнут внутренние напряжения, которые приведут к отрыву пластины от державки в процессе работы.

Твердость выборочно проверяется на твердомере Роквелла по шкале A. Это дорого и долго, поэтому делается редко. Обычно доверяют сертификату. Но если партия крупная, стоит проверить пару штук. Соответствие марки сплава заявленной твердости — гарантия качества.

Так-то да. Если партия не прошла входной контроль, использовать ее нельзя. Риск поломки инструмента в процессе обработки дорогой заготовки слишком велик. Лучше вернуть поставщику, чем потом разбираться с причинами брака детали. Это аксиома.

Наиболее вероятные дефекты: микротрещины от шлифовки, недопустимые отклонения углов заточки, вмятины и сколы кромки от механических воздействий при транспортировке. Кривизна и коробление — еще один частый дефект. Пластина не должна быть «пропеллером». Проверяется это на поверочной плите с помощью щупа.

Сравнение с прямоугольными аналогами

Чтобы понять нишевое положение ГОСТ 25415-90, его необходимо сравнить с другими ключевыми стандартами на напаиваемую оснастку. Наиболее близким аналогом является ГОСТ 2209-90, который регламентирует пластины типа 01-03, прямоугольные и квадратные. У каждого типа есть своя ниша применения, и путать их не стоит.

Пластины по ГОСТ 2209-90 — это «рабочие лошадки» для большинства операций непрерывного резания. Они универсальны, подходят для наружного и внутреннего точения, растачивания, подрезки. Но для ударных работ они слабоваты. Угол 90 градусов менее прочен, чем 100 или 110 у типа 38.

Пластины же типа 38 — это «штурмовики», заточенные под самые тяжелые условия, где важна не универсальность, а выживаемость. Они специализированы для тяжелых условий. Они позволяют вести обработку в режимах, где другие пластины разрушаются. Прочность вершины выше, что критично для черновых работ с ударом.

Как видно из таблицы, выбор между типом 38 и типом 01-03 — это выбор между специализированной прочностью под удар и универсальностью. Ошибочная установка прямоугольной пластины в условия интенсивного строгания приведет к ее мгновенному разрушению. Это проверено опытом.

Цены, кстати, плавают. Но в среднем ромбические пластины могут стоить немного дороже из-за сложности формы. Однако за счет большей стойкости их итоговая стоимость в пересчете на час работы может быть ниже. Нужно считать комплексно, а не только цену покупки.

Также стоит упомянуть импортные аналоги. Многие европейские и азиатские производители имеют свои стандарты. Они могут быть совместимы по размерам, но геометрия вершины часто отличается. Слепая замена может привести к ухудшению качества обработки. Лучше придерживаться ГОСТа, если оснастка под него заточена.

Бюджет на оснастку и экономика вопроса

Вопрос стоимости всегда стоит остро. Многие руководители смотрят только на цену покупки одной пластины, игнорируя полный цикл эксплуатации. Это ошибка. Нужно считать комплексно: цена закупки, стоимость напайки, затраты на заточку и количество деталей, полученных с одного резца.

Стоимость одной пластины типа 38 зависит от марки сплава и размера. В среднем цена варьируется в широком диапазоне. Для массового производства это существенная статья расходов. Однако по сравнению с державками под сменные пластины и самими сменными многогранниками, напайной инструмент часто выигрывает в цене.

Затраты на напайку тоже нужно учитывать. Это расход припоя, флюса, электроэнергии или газа, а также трудозатраты паяльщика. Но если наладить процесс потоком, эти издержки минимизируются. Бюджет на оснастку должен включать и стоимость заточки. Твердосплавные пластины требуют алмазных кругов, которые сами по себе недешевы.

Окупаемость внедрения таких пластин рассчитывается просто. Сравниваем стоимость обработки партии деталей на старом инструменте и на новом. Если за счет повышения стойкости мы сокращаем время на переналадку и замену инструмента, экономия становится очевидной. Инвестиции в качественный твердый сплав всегда возвращаются.

Проверяли на практике. На одном из заводов переход на пластины типа 38 из улучшенного сплава позволил сократить расход инструмента на 20 процентов в год. Сумма получилась внушительная. При этом расходы на закупку выросли незначительно, так как пластины служили дольше.

Лизинг или кредит на закупку партии инструмента редко требуется, так как сумма заказа обычно невелика. Но для крупных предприятий, закупающих тонны твердого сплава, вопросы отсрочки платежа и финансовых условий с поставщиками выходят на первый план.

Если меньше — сроки плывут. Это про закупки малых партий. Дробить заказы невыгодно из-за логистики. Лучше заказать сразу на квартал, чтобы обеспечить бесперебойную работу цеха. Наличие запаса на складе — это страховка от срывов поставок.

Практические советы по напайке

Даже самая качественная пластина может быть испорчена неправильной напайкой. Это аксиома, которую должен знать каждый мастер. Технология напайки твердосплавного инструмента имеет свои строгие правила. Нарушение любого из них сведет на нет все преимущества стандарта. До 80 процентов брака инструмента происходит не из-за плохих пластин, а из-за нарушения технологии их напайки.

При выборе не используйте пластины типа 38 для чистовых операций или непрерывного резания — это нерационально. Их стихия — удар и снятие большого припуска. Не стоит ставить тяжелый инструмент на чистовую операцию. Это нецелесообразно.

При закупке в техническом задании для поставщика помимо ссылки на ГОСТ обязательно указывайте марку твердого сплава. Например, ВК8 для чугуна. Также указывайте требуемое состояние режущей кромки. Например, с доводкой и фаской 0.2 мм под углом 20 градусов. Требования к упаковке тоже важны. Индивидуальная антикоррозийная упаковка предпочтительнее.

При приемке внесите в план входного контроля обязательную выборочную проверку на трещины с помощью лупы или, в идеале, оптического микроскопа. 10 процентов выборки от партии — разумный минимум. Не ленитесь потратить это время. Это инвестиция в стабильность.

При подготовке к напайке обязательно обезжиривайте пластины и державки. Используйте правильные, рекомендованные для конкретного сплава припои и флюсы. Технология пайки и последующее медленное охлаждение — залог отсутствия трещин. Охлаждать нужно в термостате, песке или перлите. Резкое охлаждение водой недопустимо.

Для напайки используйте тугоплавкие припои, например, ПСр-40 или ПСр-45. Они обеспечивают прочное соединение, способное выдерживать нагрузки при резании. Флюсы на основе буры помогают удалить оксиды и улучшить смачиваемость поверхностей припоем. Без качественного флюса пайка будет ненадежной.

Режим нагрева критически важен. Перегрев ведет к выгоранию компонентов сплава и снижению твердости. Недогрев — к тому, что припой не растечется и не заполнит все зазоры. Нагревать нужно равномерно, избегая локальных перегревов. Охлаждение тоже должно быть контролируемым.

Сомневаетесь? Запросите образцы смет. Или просто попробуйте на пробной партии. Теория теорией, а каждый станок и каждая заготовка имеют свои особенности. Подбор оптимального режима резания и геометрии заточки часто происходит опытным путем.

Вопросы и ответы по ГОСТ 25415-90

Можно ли использовать пластины типа 38 для чистового точения?

Теоретически можно, если заточить их под соответствующие углы и использовать мелкозернистый сплав. Но экономически это не всегда оправданно. Для чистовой обработки существуют более специализированные типы пластин, обеспечивающие лучшую чистоту поверхности.

Какова примерная цена на пластины типа 38?

Цена зависит от размера и марки сплава. В среднем стоимость одной пластины может составлять от нескольких сотен до тысяч рублей. Оптовые партии всегда дешевле. Точную цифру нужно узнавать у поставщиков на момент заказа.

Как хранить твердосплавные пластины?

Хранить нужно в сухом месте, в упаковке, защищающей от ударов. Твердый сплав хрупкий, падение на бетонный пол может расколоть пластину. Также желательно избегать коррозии, хотя твердые сплавы достаточно стойки к ней.

Где купить качественные пластины?

Заказывать лучше у специализированных поставщиков инструмента или напрямую у заводов-производителей твердого сплава. Избегайте посредников, которые не могут гарантировать происхождение материала и предоставить паспорт качества.

Есть ли замена этому ГОСТу?

Стандарт действует, но есть и новые нормативы, а также международные аналоги. Однако на многих предприятиях документация заточена именно под ГОСТ 25415-90, и переход на другие стандарты требует пересмотра технологических процессов и чертежей оснастки.

Заключение

ГОСТ 25415-90 не является устаревшим или малоприменимым документом. Это узкоспециализированный, но жизненно важный стандарт для сегмента тяжелого и ударного механического формообразования. Его эффективное применение требует от технолога глубокого понимания не только геометрии резания, но и тонкостей металловедения и технологии пайки.

Правильный выбор, скрупулезный входной контроль и соблюдение технологии подготовки инструмента позволяют раскрыть весь потенциал этих надежных и прочных пластин, обеспечивая эффективную обработку в самых сложных условиях. Не стоит списывать его со счетов только из-за возраста. В умелых руках этот инструмент творит чудеса.

Так-то да. Старые стандарты часто надежнее новых маркетинговых решений. Проверено временем. Используйте ГОСТ 25415-90 с умом, контролируйте качество и следите за экономикой процесса. Тогда ваш цех будет работать как часы.
