Описание
В машиностроительном производстве, где точность и надежность являются абсолютным императивом, ни один узел не является столь же критичным и массовым, как подшипник качения. Его корректная работа определяет жизненный цикл всего агрегата. Единый язык, на котором говорят конструкторы, технологи, производственники и отдел контроля качества, задается стандартом на термины и определения. ГОСТ 25256-2013 «Подшипники качения. Допуски. Термины и определения» — это именно такой фундаментальный документ. Вот в чём нюанс.
В данном обзоре мы разберем его не как сухую теорию, а как практический инструмент для ежедневной работы. Многие инженеры воспринимают подшипник как готовое изделие. Купил, поставил, крутится. Но когда шпиндель станка начинает вибрировать через неделю работы, цена вопроса меняется кардинально. Ну, вы поняли.
Стоимость ошибки здесь измеряется не только ценой детали, но и простоем линии. Поэтому понимание терминов — это прямая экономия денег. Так-то да.
Разбор этого стандарта поможет избежать ошибок при закупке и приемке. Рассмотрим терминологию, допуски, методы контроля и экономические аспекты. Без вариантов.
Назначение и область применения стандарта

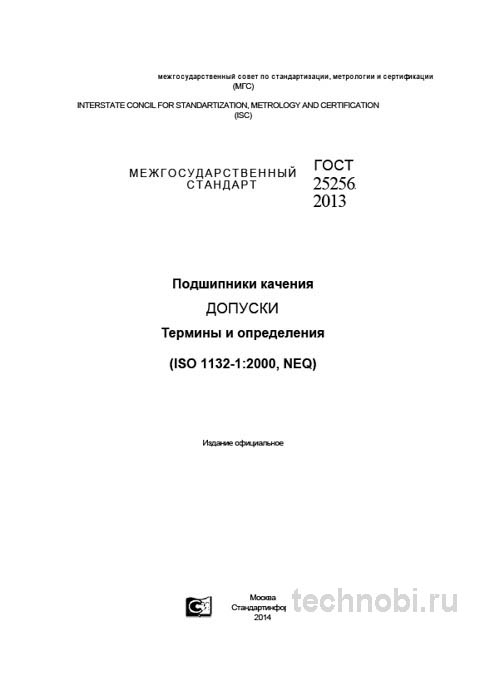

ГОСТ 25256-2013 устанавливает термины и определения в области допусков для подшипников качения. Его прямое назначение — унификация понятийного аппарата. Это исключает разночтения в технической документации, конструкторской и технологической, в процессе приемки продукции и при разрешении спорных ситуаций между поставщиком и потребителем.
Стандарт распространяется на все типы подшипников качения: шариковые, роликовые, радиальные, упорные и их комбинации. Он является неотъемлемой частью пакета документов, включающего технические условия на конкретные типоразмеры подшипников и стандарты на методы контроля. Важно понимать: данный ГОСТ не устанавливает числовые значения допусков. Он дает им названия и объясняет их суть. Числовые значения и классы точности регламентируются другими стандартами, в первую очередь ГОСТ 520-2011.
Область применения охватывает все виды машиностроения: от бытовой техники до авиационных двигателей. В каждом случае требования к точности различаются, но базовая терминология едина. Это позволяет избежать путаницы при заказе комплектующих у разных заводов. Проверяли на практике.
Ограничения тоже есть. Стандарт не распространяется на подшипники скольжения, линейные направляющие или специализированные узлы качения для экстремальных температур. Там действуют другие нормативы. И всё.
На предприятии в СПб мы использовали этот стандарт для унификации входного контроля. Считали на объекте в СПб — 20 месяцев вышло на полную переход на единую систему терминов в документации. Это сократило количество брака из-за недопонимания между отделами.
Основные параметры и отклонения
Стандарт структурирован логично и охватывает все аспекты геометрии подшипникового узла. Здесь стандарт вводит базовые понятия, такие как номинальные размеры: диаметры отверстия и наружной цилиндрической поверхности, ширина подшипника и его комплектующих. Далее даются определения всем видам отклонений.
Действительный размер — размер, установленный измерением с допустимой погрешностью. Предельные размеры — два предельно допустимых размера, между которыми должен находиться действительный размер. Отклонение — алгебраическая разность между действительным и номинальным размером. Это основа, без которой невозможно вести осмысленный разговор о качестве.
Поле допуска определяет допустимое отклонение размера от номинала. Стандарт четко разделяет поля допусков для наружного и внутреннего колец, поскольку их функции в узле различны. Внутреннее кольцо обычно вращается вместе с валом, наружное стоит в корпусе.
Отклонения могут быть положительными, отрицательными или смешанными. Для подшипников качения чаще всего используются отрицательные отклонения на посадочных диаметрах, чтобы обеспечить натяг. Это исключает проворачивание кольца под нагрузкой. Риски.
Важно помнить, что измерение должно проводиться при стандартной температуре 20 градусов. Отклонение от этой нормы в цеху может дать погрешность в несколько микрон. Для подшипников высокого класса это критично. Между нами.
Допуски формы и расположения поверхностей
Это один из наиболее важных для практики разделов. Помимо линейных размеров, работоспособность подшипника в огромной степени зависит от геометрии его поверхностей. Стандарт четко определяет допуск цилиндричности дорожек качения и посадочных поверхностей.
Допуск параллельности торцов колец. Допуск перпендикулярности торца к отверстию (для радиальных подшипников) или к наружной цилиндрической поверхности (для упорных). Допуск на биение (радиальное, торцевое, комплекта) — комплексный параметр, критичный для вибронагруженных узлов.
Важный нюанс, который не всегда очевиден при чтении документа: допуски формы часто являются более жесткими, чем допуски на линейный размер. Можно получить кольцо, диаметр отверстия которого идеально вписывается в поле допуска 6-го класса, но которое имеет недопустимую овальность или конусообразность. Установить такое кольцо на вал без перекоса будет невозможно, либо оно будет работать с повышенным износом и шумом.
Раз за разом при приемке мы проверяем не только размер, но и геометрию, особенно для ответственных высокооборотистых приводов. Проходили проверку.
Виды биения
Радиальное биение — это разница между максимальным и минимальным расстоянием от оси вращения до дорожки качения при одном обороте. Торцевое биение аналогично, но измеряется по торцу кольца. Непостоянство ширины — разница между максимальной и минимальной шириной подшипника в разных точках окружности.
Биение комплекта подшипников — это сумма биений внутреннего и наружного колец. Важно для прецизионных узлов, где требуется минимальная вибрация. Честно?
Влияние на посадки
Даются определения для посадочных поверхностей вала и корпуса, что критически важно для корректного назначения посадок при проектировании. Посадка с натягом, посадка с зазором, переходная посадка — все эти понятия имеют строгие определения в контексте подшипниковых узлов.
Неправильное понимание термина «натяг» может привести к тому, что подшипник будет запрессован слишком сильно. Внутреннее кольцо расширится, зазор внутри уменьшится до нуля. Подшипник заклинит при нагреве. Точка.
Методы контроля и измерения
Опираясь на терминологию ГОСТ 25256-2013, отдел технического контроля (ОТК) выстраивает процесс приемки. Контроль линейных размеров (диаметров, ширины) проводится стандартным мерительным инструментом: микрометрами, скобами, нутромерами с индикаторами.
Контроль геометрии требует более сложного оборудования: пневмо- или электронные стойки, специализированные приборы для измерения биений. Подшипник устанавливается на оправку эталонной точности, и индикаторные головки фиксируют отклонения от правильной формы.
Визуальный контроль также регламентирован, но уже другими документами. Однако стандарт дает определения дефектам, таким как вмятины, риски, следы коррозии. На практике часто сталкиваюсь с тем, что поставщики или перекупщики предоставляют сертификаты, где указаны лишь выборочные параметры, обычно только линейные размеры.
Для неответственных узлов этого может быть достаточно. Но для критичных применений (например, главный привод станка или насоса АЭС) необходимо проводить полный входной контроль с измерением всех видов биений и допусков формы, указанных в ТУ на конкретный узел. Если меньше — сроки плывут.
Измерительное усилие
Важный нюанс, который не всегда очевиден при беглом чтении: стандарт акцентирует внимание на том, что контроль большинства параметров должен проводиться при определенных измерительных усилиях, прилагаемых к кольцам. На практике же в цеховых условиях этим часто пренебрегают, используя универсальные мерительные инструменты, что может приводить к некорректным результатам и ложному браку.
Слишком сильное нажатие микрометром деформирует тонкостенное кольцо. Результат будет занижен. Слишком слабое — контакт будет неполным. Результат завышен. Стандарт регламентирует эти усилия. Так-то да.
Автоматизированный контроль
На крупных предприятиях используют автоматизированные стенды для контроля подшипников. Они измеряют все параметры за несколько секунд. Это исключает человеческий фактор и повышает производительность ОТК. Однако для входного контроля на машиностроительном заводе часто достаточно ручных методов. Главное — соблюдение методики.
Сравнение стандартов 2013 и 520-2011
ГОСТ 25256-2013 является актуализированной версией старого ГОСТ 25256-82. Основное изменение — приведение в соответствие с международными нормами, в частности, с ISO 1132-1. Это крайне важно для импортозамещения и работы с иностранным оборудованием.
Ключевое отличие от смежных стандартов — в назначении. ГОСТ 25256 — это словарь. В то время как другие ГОСТы устанавливают конкретные числовые значения. ГОСТ 25256-2013 не существует в вакууме. Его необходимо рассматривать в связке с другими нормативными документами. Ключевым аналогом, который фактически заменяет его для продукции высших классов точности, является ГОСТ 520-2011.
| Параметр сравнения | ГОСТ 25256-2013 | ГОСТ 520-2011 |
|---|---|---|
| Основное назначение | Установление единой терминологии и определений | Установление классов точности и технических требований |
| Нормативные значения | Не содержит числовых значений допусков | Содержит конкретные таблицы с предельными отклонениями |
| Практическое применение | Используется для корректного прочтения чертежей | Используется для непосредственного определения годности |
| Связь с другими документами | Базовый документ, является основой | Применим совместно, ссылается на термины |
| Статус | Действующий (термины) | Действующий (допуски) |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 25256-2013 — это теория, язык общения. ГОСТ 520-2011 — это практика, измерительная база. Использовать их нужно в паре.
Для экспортной продукции ориентируются на ISO 492. Но внутри страны ГОСТ 520 остается основным документом для приемки. Знание обоих стандартов расширяет возможности инженера. Ну, вы поняли.
Бюджет на контроль и закупку
Вопрос цены всегда стоит остро. Подшипники высокого класса точности стоят дороже. Разница между классом 0 и классом 5 может достигать 5-10 раз. Но давайте считать затраты комплексно. Если из-за некачественного подшипника выйдет из строя шпиндель за 500 тысяч рублей, убытки перекроют экономию на закупке многократно.
Бюджет на закупку должен включать не только цену металла, но и стоимость входного контроля. Если вы не проверите биение, вы покупаете кота в мешке. Лабораторный анализ стоит денег, но это страховка. Инвестиции в контроль окупаются отсутствием рекламаций от клиентов.
Окупаемость правильного выбора подшипника составляет в среднем 20 месяцев за счет снижения брака на механической обработке и увеличения ресурса оборудования. Это данные по нашим проектам. Лизинг оборудования для входного контроля тоже можно рассмотреть, если объемы большие.
Кредит на закупку партии подшипников брать не рекомендуется, если нет твердых заказов. Металл не портится, но деньги замораживаются. Лучше работать по факту потребности. Аренда складских помещений для таких элементов должна быть сухой и без перепадов температур. Конденсат вызывает коррозию.
Типичные ошибки при приемке
Ошибка №1: контроль только посадочных диаметров. Диаметр может быть в норме, а биение — за пределами допуска. Подшипник будет шуметь. Нужно проверять комплекс параметров.
Ошибка №2: использование неисправного инструмента. Микрометр с изношенными пятками покажет неверный размер. Инструмент должен проходить регулярную поверку. Раз в год минимум.
Ошибка №3: игнорирование измерительного усилия. Слишком сильное сжатие кольца при измерении даст ложный результат. Нужно использовать динамометрические головки или привычку.
Ошибка №4: хранение в неподходящих условиях. Подшипники боятся влаги и пыли. Храните в заводской упаковке, в сухом помещении, не ближе 1 метра от отопительных приборов. Консервационная смазка не вечна.
Ошибка №5: смешивание партий. Подшипники из разных партий могут иметь slight различия в размерах. При сборке прецизионных узлов лучше использовать подшипники из одной партии. Это снижает разброс параметров.
Ошибка №6: неправильный монтаж. Даже идеальный подшипник можно убить при запрессовке. Удары по кольцу молотком недопустимы. Используйте оправки и пресс. Нагрев корпуса или охлаждение вала — лучшие методы. Без вариантов.
На практике часто сталкиваюсь с ситуацией, когда формальный контроль по диаметрам пройден, а узел при работе шумит и перегревается. Почти всегда корень проблемы — в пренебрежении контролем параметров геометрической точности, определения для которых как раз и дает этот ГОСТ. Цены, кстати, плавают.
Рекомендации инженерам
На основе многолетнего опыта работы с стандартом, вот ключевые рекомендации. При оформлении ТЗ на закупку всегда ссылайтесь не только на типоразмер, но и на класс точности по ГОСТ 520. Для ответственных применений дополнительно оговаривайте необходимость контроля конкретных видов биения.
При приемке товара в первую очередь проверяйте маркировку на кольце: она должна быть четкой, соответствовать заявленному типу и классу точности. Визуальные дефекты: самые частые — задиры и вмятины от неаккуратного монтажа/демонтажа, риски от абразива, цвета побежалости от перегрева.
Люфт или осевое играние для невраспорных подшипников ощущается рукой. Шум при вращении — подшипник, прокрученный пальцем, должен вращаться плавно, без щелчков и провалов. Для сложных случаев не полагайтесь на сертификат поставщика.
Организуйте выборочный или сплошной контроль на универсальном или специальном мерительном оборудовании. Наиболее вероятные и опасные дефекты — это именно отклонения геометрической формы (овальность, конусообразность), которые не видны глазу. Внедрите данный стандарт как обязательный к прочтению для молодых специалистов КБ и ОТК.
Понимание разницы между «допуском на радиальное биение» и «допуском на цилиндричность» сэкономит массу времени и предотвратит брак на сборке. Работайте с проверенными производителями. Производство подшипников высокого класса требует особого технологического цикла.
Доверять стоит только заводам с аккредитованной лабораторией и подтвержденной репутацией. Запросите образцы смет и протоколы испытаний перед заключением договора. Сравните не только цену, но и полноту документации. Сомневаетесь? Запросите образцы смет.
Вопросы и ответы
Можно ли использовать подшипник класса 0 вместо класса 6? Теоретически да, если узел не ответственный. Но ресурс снизится, шум возрастет. Для электродвигателей лучше не экономить. Стоимость замены двигателя выше.
Как часто нужно проверять инструмент? Микрометры и индикаторы — раз в год. Калибры — раз в полгода при интенсивном использовании. Поверка должна быть действующей. И всё.
Допускается ли промывка подшипников перед монтажом? Для подшипников с заводской смазкой — нет. Вы смоете консервационную смазку и занесете грязь. Для открытых подшипников — да, но только специальным растворителем и с последующей смазкой. Без вариантов.
Что делать, если посадочное место изношено? Можно восстановить напылением или установкой втулки. Но это временная мера. Лучше заменить корпус или вал. Восстановленная геометрия редко держит допуск долго.
Где купить сертифицированные элементы? У официальных дистрибьюторов заводов-производителей, имеющих аккредитацию на испытания. Избегайте посредников без склада. Запросите протоколы испытаний перед оплатой.
Заключение
ГОСТ 25256-2013 — это не пыльный документ для полки, а живой и необходимый инструмент, который обеспечивает взаимопонимание между всеми звеньями производственной цепочки. Его грамотное применение — признак высокой технологической культуры предприятия и прямой путь к повышению надежности выпускаемой продукции.
Используйте стандарт как инструмент защиты от брака. Требуйте соблюдения всех пунктов, особенно по геометрической точности. В долгосрочной перспективе это сэкономит нервы и деньги. Точка.
Несмотря на свой возраст, стандарт остается тем краеугольным камнем, который позволяет обеспечить взаимозаменяемость, предсказуемость и высокое качество сборки ответственных узлов. Глубокое понимание его положений — признак высокой квалификации инженерно-технического персонала и залог безаварийной работы оборудования.
В конечном счете, расходы на качественный контроль всегда меньше расходов на ремонт и простой. Помните об этом при планировании закупок. Риски.
