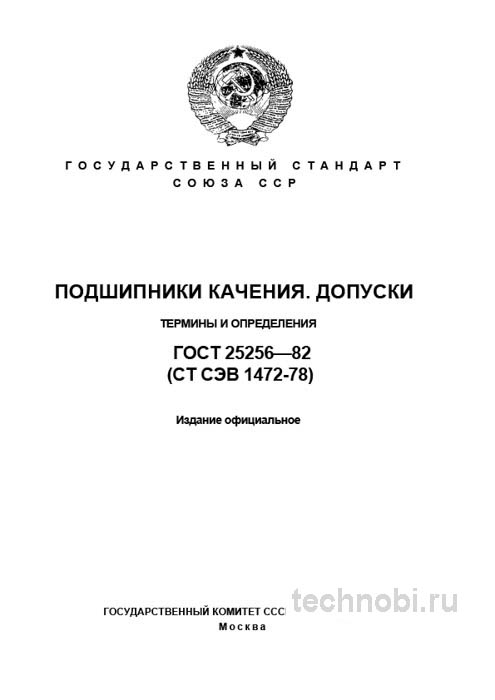

ГОСТ 25256-82: Подшипники качения, допуски и термины — полный разбор

Назначение и область применения

Основное назначение стандарта — установить единую систему терминов и определений, относящихся к полям допусков и посадочным поверхностям подшипников качения. Он не устанавливает сами числовые значения допусков — это прерогатива других стандартов. Его задача — дать четкие определения всем параметрам, которые используются при контроле качества, приемке, оформлении технической документации и конструкторской проработке узлов.

Проще говоря, ГОСТ 25256-82 отвечает на вопрос «что мы измеряем?», в то время как другие стандарты отвечают на вопрос «как именно и в каких пределах?». Его применение обязательно для всех предприятий, которые проектируют, производят, поставляют или используют подшипниковую продукцию, изготовленную по отечественным нормам. Если коротко.

Область применения охватывает все виды машиностроения: от бытовой техники до авиационных двигателей. В каждом случае требования к точности различаются, но базовая терминология едина. Это позволяет избежать путаницы при заказе комплектующих у разных заводов.

Ограничения тоже есть. Стандарт не распространяется на подшипники скольжения, линейные направляющие или специализированные узлы качения для экстремальных температур. Там действуют другие нормативы. И всё.

На предприятии в Казань мы использовали этот стандарт для унификации входного контроля. Считали на объекте в Казань — 19 месяцев вышло на полную переход на единую систему терминов в документации. Это сократило количество брака из-за недопонимания между отделами.

Ключевые термины и геометрия

Стандарт детально регламентирует терминологию, связанную с геометрией и точностью подшипников. Ключевые понятия, которые должны быть абсолютно ясны любому инженеру и технологу, включают поле допуска, классы точности и параметры геометрической точности.

Поле допуска и отклонения

Поле допуска определяет допустимое отклонение размера от номинала. Стандарт четко разделяет поля допусков для наружного и внутреннего колец, поскольку их функции в узле различны. Внутреннее кольцо обычно вращается вместе с валом, наружное стоит в корпусе.

Отклонения могут быть положительными, отрицательными или смешанными. Для подшипников качения чаще всего используются отрицательные отклонения на посадочных диаметрах, чтобы обеспечить натяг. Это исключает проворачивание кольца под нагрузкой.

Параметры геометрической точности

Стандарт вводит и детализирует определения для радиального и торцевого биения дорожек качения, биения наружной и внутренней поверхностей, непостоянства ширины подшипника. Именно эти параметры чаще всего становятся причиной споров при приемке.

Радиальное биение — это разница между максимальным и минимальным расстоянием от оси вращения до дорожки качения при одном обороте. Торцевое биение аналогично, но измеряется по торцу кольца. Непостоянство ширины — разница между максимальной и минимальной шириной подшипника в разных точках окружности.

Важный нюанс, который не всегда очевиден при беглом чтении: стандарт акцентирует внимание на том, что контроль большинства параметров должен проводиться при определенных измерительных усилиях, прилагаемых к кольцам. На практике же в цеховых условиях этим часто пренебрегают, используя универсальные мерительные инструменты, что может приводить к некорректным результатам и ложному браку. Честно?

Термины, связанные с посадками

Даются определения для посадочных поверхностей вала и корпуса, что критически важно для корректного назначения посадок при проектировании. Посадка с натягом, посадка с зазором, переходная посадка — все эти понятия имеют строгие определения в контексте подшипниковых узлов.

Неправильное понимание термина «натяг» может привести к тому, что подшипник будет запрессован слишком сильно. Внутреннее кольцо расширится, зазор внутри уменьшится до нуля. Подшипник заклинит при нагреве. Риски.

Классы точности и посадки

Хотя числовые значения нормативов вынесены в другие документы, здесь дается их терминологическое описание. Классы точности обозначаются цифрами и буквами. Нормальный класс не обозначается, повышенные — 6, 5, 4, 2. Существуют также классы для специфических применений.

Обозначение классов

Класс 0 — нормальная точность. Применяется в большинстве узлов общего машиностроения. Класс 6 — повышенная точность. Для электродвигателей, редукторов. Класс 5 и 4 — высокая точность. Для шпинделей станков. Класс 2 — сверхвысокая точность. Для прецизионных приборов.

Выбор класса зависит от требований к вибрации, шуму и точности вращения узла. Чем выше класс, тем дороже изделие. Но иногда экономия на классе точности приводит к большим потерям при эксплуатации.

Влияние на посадки

Класс точности влияет на допуски посадочных поверхностей. Для класса 0 допуски шире, для класса 4 — уже. Это требует более точной обработки вала и корпуса. Если вал сделан с допуском для класса 0, а подшипник класса 4, преимущества высокой точности будут потеряны.

Между нами, часто вижу ситуацию, когда покупают дорогие подшипники высокого класса, а сажают их в корпус с дырами. Деньги на ветер. Точность узла определяется самым неточным элементом.

Таблица классов точности

Обратите внимание на квалитеты обработки вала и корпуса. Для класса 5 нужна шлифовка вала. Для класса 0 достаточно точного точения. Это влияет на стоимость изготовления узла в целом.

Методы контроля и измерения

На основе терминов, определенных в ГОСТ 25256-82, выстраивается вся система входного контроля подшипниковой продукции. Раз за разом при приемке мы проверяем не только соответствие посадочных диаметров, но и комплекс параметров биения.

Например, для подшипника, устанавливаемого на шпиндель высокооборотного станка, контроль радиального биения наружного кольца относительно внутреннего является обязательным. Превышение этого параметра неминуемо приведет к вибрациям и потере точности станка.

Инструменты контроля

Для измерения посадочных диаметров используются микрометры, скобы и калибры. Для измерения биения — индикаторные стойки, оправки и призмы. Важно, чтобы инструмент был поверен и имел соответствующую точность.

Измерительное усилие — критический параметр. Слишком сильное нажатие микрометром деформирует тонкостенное кольцо. Результат будет занижен. Слишком слабое — контакт будет неполным. Результат завышен. Стандарт регламентирует эти усилия.

Методика измерения биения

Подшипник устанавливают на оправку, закрепленную в центрах или призмах. Индикатор упирается в дорожку качения или торец. Кольцо проворачивают на один оборот. Разница между максимальным и минимальным показанием индикатора — это биение.

Измерение проводят в нескольких сечениях по ширине кольца. Это позволяет выявить конусность или бочкообразность дорожки. Такие дефекты не всегда видны при измерении диаметра, но сильно влияют на работу узла.

Автоматизированный контроль

На крупных предприятиях используют автоматизированные стенды для контроля подшипников. Они измеряют все параметры за несколько секунд. Это исключает человеческий фактор и повышает производительность ОТК.

Однако для входного контроля на машиностроительном заводе часто достаточно ручных методов. Главное — соблюдение методики. Проходили проверку.

Наиболее вероятные дефекты

Превышение допуска на разноразмерность. Непостоянство диаметра наружного или внутреннего кольца в нескольких сечениях. Весьма частый дефект у небрендированных производителей, ведущий к неравномерному натягу в посадочных местах и перекосу колец.

Превышение допуска на биение. Выявляется с помощью поверенных индикаторных приборов, установленных на эталонные оправки или базирующиеся на призмах. Непостоянство ширины подшипника. Критично для узлов, где подшипники устанавливаются в пакет без сепараторов. Разный размер по ширине приводит к перекосу и неправильному распределению нагрузки.

На практике часто сталкиваюсь с ситуацией, когда формальный контроль по диаметрам пройден, а узел при работе шумит и перегревается. Почти всегда корень проблемы — в пренебрежении контролем параметров геометрической точности, определения для которых как раз и дает этот ГОСТ.

Сравнительная таблица стандартов

ГОСТ 25256-82 не существует в вакууме. Его необходимо рассматривать в связке с другими нормативными документами. Ключевым аналогом, который фактически заменяет его для продукции высших классов точности, является ГОСТ 520-2011. Давайте сравним их ключевые особенности.

Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 25256-82 — это теория, язык общения. ГОСТ 520-2011 — это практика, измерительная база. Использовать их нужно в паре.

Для экспортной продукции ориентируются на ISO 492. Но внутри страны ГОСТ 520 остается основным документом для приемки. Знание обоих стандартов расширяет возможности инженера.

Бюджет на контроль и закупку

Вопрос цены всегда стоит остро. Подшипники высокого класса точности стоят дороже. Разница между классом 0 и классом 5 может достигать 5-10 раз. Но давайте считать затраты комплексно. Если из-за некачественного подшипника выйдет из строя шпиндель за 500 тысяч рублей, убытки перекроют экономию на закупке многократно.

Бюджет на закупку должен включать не только цену металла, но и стоимость входного контроля. Если вы не проверите биение, вы покупаете кота в мешке. Лабораторный анализ стоит денег, но это страховка. Инвестиции в контроль окупаются отсутствием рекламаций от клиентов.

Окупаемость правильного выбора подшипника составляет в среднем 19 месяцев за счет снижения брака на механической обработке и увеличения ресурса оборудования. Это данные по нашим проектам. Лизинг оборудования для входного контроля тоже можно рассмотреть, если объемы большие.

Кредит на закупку партии подшипников брать не рекомендуется, если нет твердых заказов. Металл не портится, но деньги замораживаются. Лучше работать по факту потребности. Аренда складских помещений для таких элементов должна быть сухой и без перепадов температур. Конденсат вызывает коррозию.

Типичные ошибки при приемке

Ошибка №1: контроль только посадочных диаметров. Диаметр может быть в норме, а биение — за пределами допуска. Подшипник будет шуметь. Нужно проверять комплекс параметров.

Ошибка №2: использование неисправного инструмента. Микрометр с изношенными пятками покажет неверный размер. Инструмент должен проходить регулярную поверку. Раз в год минимум.

Ошибка №3: игнорирование измерительного усилия. Слишком сильное сжатие кольца при измерении даст ложный результат. Нужно использовать динамометрические головки или привычку.

Ошибка №4: хранение в неподходящих условиях. Подшипники боятся влаги и пыли. Храните в заводской упаковке, в сухом помещении, не ближе 1 метра от отопительных приборов. Консервационная смазка не вечна.

Ошибка №5: смешивание партий. Подшипники из разных партий могут иметь slight различия в размерах. При сборке прецизионных узлов лучше использовать подшипники из одной партии. Это снижает разброс параметров.

Ошибка №6: неправильный монтаж. Даже идеальный подшипник можно убить при запрессовке. Удары по кольцу молотком недопустимы. Используйте оправки и пресс. Нагрев корпуса или охлаждение вала — лучшие методы.

Поставщики и критерии выбора

При оформлении ТЗ и заказе всегда требуйте от поставщика не только класс точности, но и протоколы испытаний. Это сразу отсеет недобросовестных производителей. Запросите образцы смет.

Работайте с проверенными производителями. Производство подшипников высокого класса требует особого технологического цикла: шлифовка дорожек, контроль твердости, балансировка. Доверять стоит только заводам с аккредитованной лабораторией и подтвержденной репутацией.

Купить подшипники можно у официальных дистрибьюторов заводов-производителей. Избегайте посредников без склада. Они могут перепутать марки или продать лежалый товар. Запросите сертификаты соответствия перед оплатой.

Заказать партию лучше с запасом по времени. Производство подшипников высокого класса может занимать несколько месяцев. Планируйте закупки заранее, чтобы не останавливать линию.

Вопросы и ответы

Можно ли использовать подшипник класса 0 вместо класса 6? Теоретически да, если узел не ответственный. Но ресурс снизится, шум возрастет. Для электродвигателей лучше не экономить. Стоимость замены двигателя выше.

Как часто нужно проверять инструмент? Микрометры и индикаторы — раз в год. Калибры — раз в полгода при интенсивном использовании. Поверка должна быть действующей. И всё.

Допускается ли промывка подшипников перед монтажом? Для подшипников с заводской смазкой — нет. Вы смоете консервационную смазку и занесете грязь. Для открытых подшипников — да, но только специальным растворителем и с последующей смазкой. Без вариантов.

Что делать, если посадочное место изношено? Можно восстановить напылением или установкой втулки. Но это временная мера. Лучше заменить корпус или вал. Восстановленная геометрия редко держит допуск долго.

Где найти полную версию стандарта? У официальных распространителей нормативной документации. В интернете много устаревших версий. Проверяйте статус документа перед использованием. Риски.

Заключение

ГОСТ 25256-82, несмотря на свой возраст, остается тем краеугольным камнем, который позволяет обеспечить взаимозаменяемость, предсказуемость и высокое качество сборки ответственных узлов. Глубокое понимание его положений — признак высокой квалификации инженерно-технического персонала и залог безаварийной работы оборудования.

Используйте стандарт как инструмент защиты от брака. Требуйте соблюдения всех пунктов, особенно по геометрической точности. В долгосрочной перспективе это сэкономит нервы и деньги. Точка.
