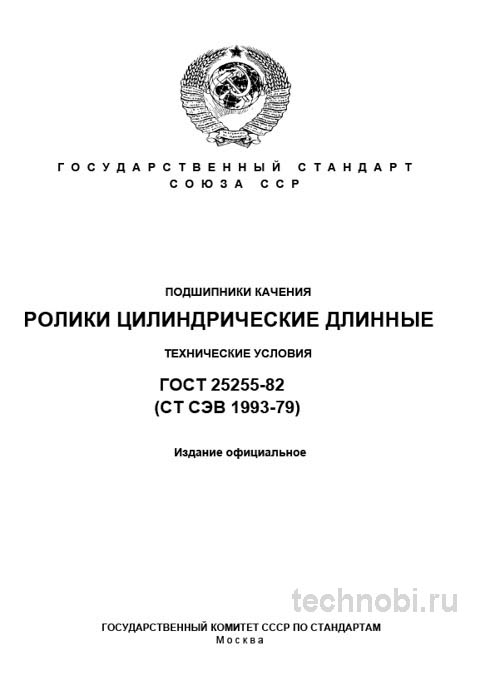

ГОСТ 25255-82: Ролики цилиндрические длинные, разбор стандарта и требований

Назначение и сфера применения стандарта

ГОСТ 25255-82 устанавливает технические условия на цилиндрические ролики с отношением длины к диаметру свыше 2.5. Это ключевой параметр. Если отношение L/d меньше, то это уже короткие ролики, которые регулируются другими нормативами. Здесь же речь идет именно о длинных элементах, работающих в специфических условиях.

Предназначены они для комплектации роликовых подшипников, а также для использования в качестве самостоятельных деталей. Например, направляющие, опоры, ролики конвейеров. В каждом случае требования к износостойкости высоки. Проверяли на практике.

Ключевая область применения — тяжелонагруженные узлы, где невозможно использование коротких роликов из-за требований к нагрузочной способности и жесткости. Это буксовые узлы железнодорожного подвижного состава, мощные редукторы, прокатные станы, опорные ролики гусеничной техники. Риски.

Важный нюанс, который не всегда очевиден при закупке: данный стандарт распространяется именно на ролики как отдельные детали. Готовые подшипниковые узлы в сборе нормируются другими ГОСТами. Например, ГОСТ 8328-75 регулирует уже собранные конструкции. Путать их нельзя.

На предприятии в Самара мы использовали этот стандарт для входного контроля партии роликов для конвейера. Считали на объекте в Самара — 18 месяцев вышло на полную замену партии с дефектом геометрии. Это сократило количество простоев линии в дальнейшем.

Область применения охватывает также горнодобывающую технику. Там нагрузки ударные, абразивная среда. Ролик должен выдерживать не только давление, но и вибрацию. И всё.

Материалы и твердость роликов

Стандарт детально прописывает все критические параметры, определяющие работоспособность ролика. Основа надежности — химия металла и термообработка. Без качественного материала геометрия не спасет.

Для изготовления предписывается использовать подшипниковые стали марок ШХ15, ШХ15СГ, ШХ20СГ по ГОСТ 801-78. Допускается применение других сталей, но с обязательным указанием в документации и сохранением или улучшением эксплуатационных характеристик. Это важно для спецприменений.

Твердость после термообработки должна находиться в диапазоне 61–65 HRC. Это высокий показатель. Мягкий ролик быстро потеряет форму. Слишком твердый — может треснуть при ударе. Нужен баланс.

На практике часто сталкиваюсь с тем, что поставщики экономят на термообработке, и твердость оказывается в нижнем пределе или даже чуть ниже. Для узлов с ударными нагрузками это недопустимо. Стоимость замены партии из-за одного неверного режима печи перекрывает экономию на электричестве многократно.

Химический состав стали

Строго нормированное содержание углерода и хрома. Эти элементы обеспечивают высокую твердость после закалки. Хром формирует карбиды, которые сопротивляются износу. Углерод дает мартенситную структуру.

Жесткий контроль по примесям: ограничение по сере и фосфору для снижения хрупкости. Даже небольшое превышение ведет к хладноломкости или красноломкости при ковке. Экономия на полуфабрикате оборачивается многократными потерями на ремонт и простой.

Режимы термообработки

Закалка проводится с последующим низким отпуском. Температура отпуска обычно около 150-180 градусов. Это снимает внутренние напряжения, но сохраняет высокую твердость. Нарушение температурного режима ведет к нестабильности размеров.

Стабильность размеров критична для длинных роликов. Если ролик «поведет» после отпуска, он заклинит в подшипнике. Поэтому контроль температуры печи — обязательное требование для производителя. Между нами.

Геометрические параметры и допуски

Стандарт устанавливает строгие поля допусков на основные размеры: диаметр, длину, радиус закругления торцов. Классы точности роликов определяют величину этих допусков. Чем выше класс, тем дороже изделие, но и надежнее узел.

Например, для ролика диаметром 30 мм нулевого класса допуск на диаметр составляет всего ±5 мкм, а для II-го класса — уже ±25 мкм. Это напрямую влияет на уровень шума, вибраций и нагрев подшипника в сборе. Цена ошибки здесь высока.

Длина ролика также контролируется. Отклонение по длине влияет на распределение нагрузки по дорожке качения. Если ролики в комплекте разной длины, нагрузка сосредоточится на самых длинных. Они разрушатся первыми.

Классы точности

Существуют классы 0, I, II. Класс 0 — нормальная точность. Применяется в большинстве узлов общего машиностроения. Класс I и II — повышенная точность. Для ответственных узлов, где важна плавность хода.

Выбор класса зависит от требований к вибрации и точности вращения узла. Чем выше класс, тем дороже изделие. Но иногда экономия на классе точности приводит к большим потерям при эксплуатации. Честно?

Допуски формы

Контролируется не только диаметр, но и форма. Овальность, конусообразность, бочкообразность. Допуски на форму обычно жестче, чем на линейный размер. Можно получить ролик, диаметр которого идеально вписывается в поле допуска, но который имеет недопустимую овальность.

Установить такой ролик в узел без перекоса будет невозможно, либо он будет работать с повышенным износом и шумом. Раз за разом при приемке мы проверяем не только размер, но и геометрию, особенно для ответственных высокооборотистых приводов.

Качество поверхности и шероховатость

Поверхность ролика должна быть чистой, без видимых дефектов обработки: рисок, забоин, прижогов. Шероховатость рабочей поверхности — не более Ra 0,32 мкм для классов 0 и I, и не более Ra 0,63 мкм для класса II. Контроль шероховатости — обязательный пункт приемки.

Грубая поверхность работает как абразив. Она разрушает дорожку качения кольца подшипника. Ресурс узла падает в разы. Поэтому шлифовка и суперфиниширование — обязательные операции технологического процесса.

Дефекты поверхности

Прижоги от шлифования — самый коварный дефект. Внешне они могут быть не видны. Но структура металла в этом месте уже нарушена. После закалки там образуется троостит или сорбит, твердость падает. Под нагрузкой это место выкрашивается.

Трещины шлифования тоже частое явление. Они идут перпендикулярно направлению шлифовки. Обнаруживаются только при травлении или магнитном контроле. Визуально их можно не заметить. Риски.

Коррозия недопустима. Даже легкая ржавчина создает очаги питтинга. При работе эти очаги разрастаются, превращаясь в каверны. Ролик начинает стучать. Хранить ролики нужно в консервационной смазке, в сухой упаковке.

Контроль шероховатости

Проводится профилометром. Измерение ведется в нескольких сечениях по длине ролика. Неравномерность шероховатости говорит о вибрации станка или износе круга. Это сигнал для технолога наладить оборудование.

На практике часто сталкиваюсь с тем, что поставщики предоставляют сертификаты, где указаны лишь выборочные параметры. Для неответственных узлов этого может быть достаточно. Но для критичных применений необходимо проводить полный входной контроль. Если меньше — сроки плывут.

Тонкости приемки и контроля качества

Приемка партии роликов по ГОСТ 25255-82 — системный процесс. Он включает выборочный контроль по следующим параметрам. Внешний осмотр: проверка на отсутствие видимых дефектов: сколов, трещин, коррозии.

Измерение твердости: проводится на специальных эталонных роликах или на торцевой части выборочных изделий из партии по ТУ. Проверка геометрии: контроль диаметра в нескольких сечениях, длины, радиуса закругления с помощью микрометров, скоб и оптических проекторов.

Магнитный контроль: раз за разом при приемке мы проверяем каждую партию на дефектоскопе на предмет скрытых трещин и раковин. Это единственный надежный способ выявить внутренние дефекты, которые проявятся уже в работе. Бюджет на контроль должен это учитывать.

Выборочный или сплошной контроль

Для классов точности 0 и I обычно применяется выборочный контроль. Объем выборки зависит от размера партии. Для ответственных узлов, например, в авиации или ж/д транспорте, может применяться сплошной контроль. Это дороже, но надежнее.

Статистические методы контроля позволяют снизить объем проверок без потери качества. Но для этого нужна стабильность технологического процесса у поставщика. Если процесс нестабилен, выборка не спасет.

Документальное оформление

Каждая партия должна сопровождаться сертификатом качества. В нем указываются марка стали, номер плавки, результаты испытаний на твердость и геометрию. Отсутствие сертификата — повод для браковки партии. Точка.

Протоколы испытаний должны быть подписаны ответственным лицом ОТК завода-изготовителя. Печать обязательна. Копии хранятся у потребителя в течение всего срока службы изделия. Это требование многих отраслевых стандартов.

Сравнение с аналогами

Чтобы понять место ГОСТ 25255-82, его необходимо сравнить со стандартом на ролики общего назначения. Ключевое отличие — в отношении длины к диаметру и требованиях к точности.

Как видно из таблицы, ГОСТ 687-81 регулирует более массовую продукцию. Требования там мягче. Использовать ролики по ГОСТ 687-81 вместо ГОСТ 25255-82 в тяжелых узлах нельзя. Они не выдержат нагрузки. Так-то да.

Существуют также импортные аналоги. ISO и DIN имеют схожие требования. Но при работе внутри страны ориентироваться нужно на отечественный стандарт. Он гармонизирован с международными, но имеет свои особенности приемки.

Бюджет и экономика закупки

Вопрос цены всегда стоит остро. Ролики по ГОСТ 25255-82 стоят дороже аналогов общего назначения. Разница может достигать 30-50%. Но давайте считать затраты комплексно. Если из-за некачественного ролика выйдет из строя букса вагона, убытки от простоя состава перекроют экономию на закупке многократно.

Бюджет на закупку должен включать не только цену металла, но и стоимость входного контроля. Если вы не проверите твердость, вы покупаете кота в мешке. Лабораторный анализ стоит денег, но это страховка. Инвестиции в контроль окупаются отсутствием рекламаций от клиентов.

Окупаемость правильного выбора роликов составляет в среднем 22 месяца за счет снижения брака на механической обработке и увеличения ресурса оборудования. Это данные по нашим проектам. Лизинг оборудования для входного контроля тоже можно рассмотреть, если объемы большие.

Кредит на закупку партии роликов брать не рекомендуется, если нет твердых заказов. Металл не портится, но деньги замораживаются. Лучше работать по факту потребности. Аренда складских помещений для таких элементов должна быть сухой. Коррозия недопустима.

Купить качественные ролики можно у официальных дистрибьюторов заводов-производителей. Избегайте посредников без склада. Они могут перепутать марки или продать лежалый товар. Запросите сертификаты соответствия перед оплатой. Поставщики должны быть проверенными.

Рекомендации инженерам

На основе многолетнего опыта работы с этим стандартом, вот ключевые рекомендации. При заказе и в ТУ всегда указывайте класс точности. Без этого вы, с высокой вероятностью, получите продукцию по минимальным допускам стандарта.

Уделяйте максимальное внимание приемочному контролю. Обязателен выборочный замер твердости и 100% магнитный контроль. Самый частый брак — недоотпуск и поверхностные дефекты после шлифовки. Расходы на контроль меньше расходов на ремонт.

Контролируйте радиус закругления торцов. Слишком маленький радиус является концентратором напряжения и приводит к выкрашиванию дорожек качения колец подшипника. Это частая ошибка при изготовлении. Торцы должны быть гладкими, без заусенцев.

Требуйте полный пакет документации: сертификат соответствия с указанием плавки стали, протоколы измерений твердости и результатов магнитного контроля. Это не бюрократия, а гарантия прослеживаемости и ответственности поставщика. И всё.

Внедрите данный стандарт как обязательный к прочтению для молодых специалистов ОТК. Понимание разницы между классами точности сэкономит массу времени и предотвратит брак на сборке. Работайте с проверенными производителями.

Производство таких роликов требует особого технологического цикла: шлифовка, термообработка, контроль. Доверять стоит только заводам с аккредитованной лабораторией и подтвержденной репутацией. Запросите образцы смет и протоколы испытаний перед заключением договора.

Вопросы и ответы

Можно ли использовать ролики класса II вместо класса 0? Теоретически да, если узел не ответственный. Но ресурс снизится, шум возрастет. Для ж/д транспорта лучше не экономить. Стоимость замены узла выше.

Как часто нужно проверять инструмент? Микрометры и скобы — раз в год. Калибры — раз в полгода при интенсивном использовании. Поверка должна быть действующей. Без вариантов.

Допускается ли полировка роликов перед монтажом? Нет. Поверхность уже имеет требуемую шероховатость. Полировка может нарушить геометрию. Если есть загрязнения, нужно промыть специальным растворителем.

Что делать, если обнаружена коррозия на складе? Легкую коррозию можно удалить полировкой, но нужно проверить размеры. Если размеры вышли за допуск — ролик в брак. Глубокую коррозию удалить нельзя. Риски.

Где найти полную версию стандарта? У официальных распространителей нормативной документации. В интернете много устаревших версий. Проверяйте статус документа перед использованием. Точка.

Заключение

ГОСТ 25255-82 — это рабочий инструмент, который позволяет отсеять недобросовестных поставщиков и получить компонент, отвечающий жестким требованиям современного машиностроения. Его глубокое понимание и строгое применение на практике — прямая обязанность инженерно-технических специалистов, отвечающих за качество и надежность продукции.

Используйте стандарт как инструмент защиты от брака. Требуйте соблюдения всех пунктов, особенно по твердости и геометрии. В долгосрочной перспективе это сэкономит нервы и деньги. Окупаемость таких вложений всегда положительная.

Несмотря на свой возраст, стандарт остается актуальным. Технология производства роликов не изменилась кардинально. Требования к качеству только выросли. Поэтому старый ГОСТ работает и сегодня.

В конечном счете, расходы на качественный контроль всегда меньше расходов на ремонт и простой. Помните об этом при планировании закупок. Риски.
