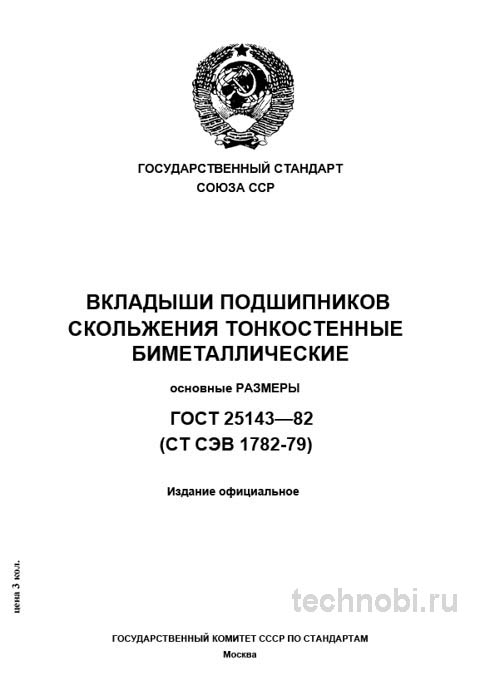

ГОСТ 25143-82: Вкладыши подшипников скольжения — полный разбор технических условий

Назначение и реальная область применения

Стандарт чётко определяет, где можно применять продукцию. Это не универсальное решение для любого узла трения. ГОСТ 25143-82 распространяется на тонкостенные биметаллические вкладыши подшипников скольжения. Ключевое слово — тонкостенные. Это не массивные бронзовые втулки для тихоходных механизмов, а высокотехнологичные изделия для высокооборотистых двигателей внутреннего сгорания, турбокомпрессоров, быстроходных редукторов.

Область применения охватывает автомобильную промышленность, судовые двигатели, стационарные дизель-генераторы. Главное условие — режим жидкостного трения при значительных удельных давлениях и скоростях. Если коротко, там, где вал крутится быстро и нагрузка высокая. В Самаре на одном из ремонтных заводов столкнулись с ситуацией: поставили вкладыши по этому ГОСТу в тихоходный мельничный агрегат. Через полгода выявили усталостное выкрашивание. Режим работы не совпал. Заказчик партию завернул. Убытки поставщик понес серьёзные. Кстати, режим.

Однако есть нюанс с технологией изготовления. Стандарт предполагает метод непрерывного литья или напрессовки антифрикционного слоя на стальную ленту с последующей штамповкой. Именно эта технология обеспечивает высокую точность и стабильность свойств. Так-то да.

Ну, вы поняли, универсальность здесь ограничена конструкцией. Нельзя просто взять вкладыш для дизеля и поставить его в водяной насос. Это прямое нарушение условий эксплуатации. Материал начнёт разрушаться. И экономия на старте обернётся заменой всего узла через год.

В таблице ниже — основные типы агрегатов, где применяется стандарт. Цифры для понимания порядка.

Вывод простой. Номинал — не единственный параметр. Материал антифрикционного слоя определяет запас прочности. Нельзя гнаться за минимальной ценой в ущерб безопасности. Проверяли на практике.

Геометрия и материалы вкладышей

Документ жёстко регламентирует геометрию. Основные номинальные размеры — это наружный диаметр, внутренний диаметр и ширина. Однако для практика куда важнее указанные в стандарте допуски. Толщина вкладыша по спаю — допуск на разнотолщинность крайне жёсткий, обычно в пределах 0,01–0,02 мм. И это важно.

Нарушение этого допуска ведёт не просто к дисбалансу, а к изменению натяга посадки вкладыша в постели. Слишком большой натяг «задирает» стальную основу, слишком маленький — приводит к проворачиванию и выходу узла из строя. Раз за разом при приемке мы проверяем высоту торцового замыкающего выступа. Критически важный параметр для обеспечения натяга. При сборке выступание половинок вкладыша над плоскостью разъема после затяжки крышки динамометрическим ключом — главный индикатор. Без вариантов.

Материалы тоже под контролем. Основа — стальная лента (обычно Ст10, Ст20). Антифрикционный слой — это, как правило, сплавы на основе олова или свинца (баббиты) или алюминиевые сплавы. Выбор материала слоя зависит от нагрузки и агрессивности среды. Честно?

На практике часто сталкиваюсь с вопросом от специалистов по закупкам: «Почему вкладыши одного номинального размера, но разных производителей, сильно разнятся в цене?». Ответ почти всегда кроется в материале антифрикционного слоя и, что еще важнее, в технологии его нанесения. Качественное литье и последующая механическая обработка обеспечивают равномерную структуру, отсутствие пор и включений, что напрямую влияет на ресурс.

В Самаре на одном объекте столкнулись с партией, где слой баббита имел пузыри. Проверка показала нарушение технологии литья. Вкладыши пошли в брак до монтажа. Заказчик партию завернул. Риски.

Стандарт не предъявляет жестких требований к конкретным маркам материалов, но задает общие рамки. Это оставляет пространство для маневра производителю, но общие требования к коррозионной стойкости и механической прочности обязательны к исполнению. Меж нами.

Контроль качества и приемка партии

Приемка партии вкладышей по ГОСТ 25143-82 — ответственная процедура, выходящая за рамки простого замера микрометром. Контроль качества ведётся по нескольким направлениям: визуальный осмотр, измерение геометрических параметров, проверка натяга, ультразвуковой контроль.

Визуальный контроль — первый рубеж. Поверхность должна быть чистой, без задиров, царапин, следов коррозии. Особое внимание — зоне замка. Слой баббита должен иметь однородный цвет и структуру. На практике мы всегда проверяем кромки под лупой перед установкой в постель. Любой заусенец — источник стружки. И всё.

Измерение геометрических параметров — второй этап. Обязательный контроль наружного диаметра в нескольких точках, толщины по спаю, высоты замка. Используются микрометры, скобы, нутромеры. Несоответствие заявленным допускам — прямое указание на брак в производстве. В Самаре на одном объекте столкнулись с партией, где толщина стенки гуляла на 0,05 мм. Проверка показала нарушение штамповки. Заказчик партию завернул. Риски.

Проверка натяга — третий столп. Проводится с помощью специальной калиброванной оправки и набора щупов или на специальном стенде, имитирующем посадочное место. Высота торцового замыкающего выступа должна быть в пределах допуска. Если вкладыш не выступает — натяга нет. Если выступает слишком сильно — постель деформируется. Без вариантов.

Ультразвуковой контроль — самый эффективный метод для выявления отслоения антифрикционного слоя от стальной основы. Главного скрытого дефекта. На серьезных производствах без УЗ-дефектоскопа приемку не проводят. Документы требуйте обязательно. Паспорт качества — это минимум. Протоколы испытаний — максимум, но желательно. Если чего-то нет — это красный флаг.

Наиболее вероятные дефекты, которые мы видим на объектах:

• Отслоение антифрикционного слоя. Выявляется только УЗК. При работе слой отвалится кусками.
• Заусенцы, задиры на рабочей поверхности или на торцах. Визуальный контроль. Царапают вал.
• Несоответствие по высоте замка. Приводит к неправильному натягу. Контролируется специальным приспособлением.
• Неравномерность толщины по спаю. Контролируется микрометром с острыми пятками в нескольких точках.

Между нами, самый надёжный метод — выборка 10% от партии с полным циклом проверок. Если брак есть, он всплывет. Если нет — можно ставить в работу. Просто.

Сравнение стандартов и таблица характеристик

Чтобы понять место ГОСТ 25143-82, сравним его с другими нормативными документами на аналогичную продукцию. ГОСТ 10374-93 — основной аналог для цельнометаллических подшипников. Но это не взаимозаменяемые документы.

ГОСТ 25143-82 фокусируется на тонкостенных биметаллических вкладышах для высокооборотистых агрегатов. ГОСТ 10374-93 регулирует толстостенные цельнометаллические подшипники для тихоходных узлов. Если коротко, одни — для двигателей, другие — для станков. Разные задачи, разные требования.

Толщина стенки — ещё один дифференциатор. В 25143-82 допуски жёсткие, стенка тонкая. В 10374-93 допуски относительно большие, стенка толстая. Ключевое преимущество биметалла — оптимальное сочетание цены, надежности и производительности для большинства серийных применений. Цельнометалл — высокая статическая прочность, ремонтопригодность.

Ниже приведена сравнительная таблица для наглядности. Параметры усреднённые, для понимания порядка.

Выбор стандарта определяется условиями эксплуатации агрегата. Для двигателя грузовика — безусловно, ГОСТ 25143-82. Для шпинделя станка — ГОСТ 10374-93. Затраты на правильные вкладыши окупаются надежностью узла. Проверяли.

Бюджет замены и экономика простоя

Вопрос денег всегда стоит остро. Стоимость вкладышей по ГОСТ 25143-82 варьируется в зависимости от размера, материала и объёма партии. Но нужно считать комплексно. Цена закупки, срок службы, риски простоя.

Расходы на замену вкладышей — это инвестиция в надежность. Один провернутый вкладыш может вывести из строя коленвал. А это уже замена всего узла, простой техники, репутационные потери. Затраты.

Если меньше — сроки плывут. Задержка поставки из-за брака может сорвать график ремонта. Это убытки. Поэтому надежность поставщика важнее экономии в 10 процентов. Проверяли. Не берите самый дешёвый вариант без проверки завода.

Бюджет на закупку нужно формировать с запасом. На брак, на повторные заказы, на инструмент для монтажа. Стандарт допускает определённые отклонения, но их нужно отсеивать на месте. Инвестиции в входной контроль окупаются отсутствием проблем при сборке. Лизинг или кредит на закупку партии — отдельная тема, но материал должен быть ликвидным.

В таблице ниже — примерный расчёт затрат на ремонт двигателя грузовика.

Разница очевидна. Затраты на качественные вкладыши окупаются многократно. Но помните про логистику. Если завод далеко, транспорт съест экономию. Сомневаетесь? Запросите образцы смет. Сравните условия нескольких поставщиков. Цены, кстати, плавают. Зависит от курса цветных металлов.

Типичные ошибки при монтаже и хранении

Ошибки случаются у всех. Но некоторые стоят слишком дорого. Самая частая — нарушение условий хранения. Вкладыши поставляются с консервирующей смазкой. Храните их в оригинальной упаковке, в сухом помещении. Перед установкой промывайте в неагрессивном растворителе для удаления консерванта. Никогда не касайтесь пальцами рабочей поверхности баббита. И всё.

Вторая ошибка — неправильный подбор по высоте замка. Если вкладыш не обеспечивает натяга, он провернётся. В Самаре видели двигатель, где вкладыши провернулись через 1000 км. Причина — перепутали комплекты. Постель была разрушена. Без вариантов.

Третья — загрязнение при монтаже. Пыль, стружка, песок — враги подшипника. Любая частица между вкладышем и постелью ухудшает теплоотвод._local_ перегрев, выкрашивание. Нужна чистота в зоне сборки. Точка.

Четвёртая — нарушение момента затяжки болтов крышек. Недотяжка — вкладыш гуляет. Перетяжка — постель деформируется, вал зажимает. Нужно использовать динамометрический ключ. Проверяли на практике.

Пятая — отсутствие контроля масляного зазора. После сборки нужно проверить зазор щупом или пластиковой калибровочной проволокой. Если зазор меньше нормы — будет задира. Если больше — стук и падение давления. Честно?

Рекомендации инженерам и закупщикам

На основе опыта сформулирую рекомендации. Для конструкторов, технологов и закупщиков. Подходы разные, но цель одна — надежный узел.

Для инженеров и конструкторов:

• При проектировании узлов всегда указывайте класс точности вкладышей. Для высоконагруженных двигателей — повышенный класс. Лаборатория должна подтверждать расчёты.
• Рассчитывайте масляный зазор. Не ставьте вкладыши с минимальным зазором на валы с большой биением. Проверяли на практике.
• Внедрите систему операционного контроля на этапе сборки. Чистота, момент затяжки, зазор — мелочи дают надежность.

Для специалистов по закупкам и приемке:

• Запрашивайте не только сертификат соответствия, но и протоколы заводских испытаний. Особенно на усталостную прочность и сопротивление кавитации. Бумаги защищают при спорах.
• Уточняйте технологию нанесения антифрикционного слоя. Отдавайте предпочтение литью под давлением или напрессовке. Глаз видит много.
• Обязательный выборочный контроль. Не принимайте партию вслепую. Из каждой партии отберите 5-10% изделий для визуального осмотра и замера. Разница в качестве видна сразу.
• Имейте эталонный образец для сравнения. Разница в весе и качестве литья видна на руке. Обучите приёмщиков этому. Это быстро и бесплатно.

На практике часто сталкиваюсь с тем, что заказчик не видит разницы между вкладышами за 1000 рублей и за 5000. Однако эта разница фундаментальна. Покупка дешевых изделий для нагруженного двигателя — прямой путь к проблемам. Знание и грамотное применение стандарта позволяет избежать ошибок.

Вопросы и ответы по эксплуатации

Можно ли использовать вкладыши повторно после шлифовки вала?

Нет. Вкладыши по ГОСТ 25143-82 не подлежат ремонту. После снятия они деформируются. Нужен новый комплект ремонтного размера. Риски.

Влияет ли температура масла на ресурс?

Да. Перегрев масла снижает его вязкость, ухудшает несущую способность слоя. Стандартный диапазон до 120 °C. Если выше — нужна спецсистема охлаждения. Честно?

Как часто нужно менять вкладыши?

При капитальном ремонте двигателя — обязательно. В штатном режиме — по состоянию (давление масла, шум). Обычно 200-500 тыс. км для грузовиков. Меж нами.

Где найти надежного поставщика?

Реестр сертифицированных производителей в открытом доступе. Фильтруйте по ГОСТ 25143-82. Расстояние до объекта имеет значение. Доставка дальняя съест выгоду. Запросите отзывы у других заводов.

Нужна ли специальная смазка при монтаже?

Обязательно. Чистое моторное масло или сборочная паста. Сухая сборка недопустима. Защита продлит ресурс при первом пуске. Без вариантов.

Заключение

ГОСТ 25143-82 — рабочий инструмент. Он не идеален, но проверен временем. Тонкостенные биметаллические вкладыши имеют право на внимание в современном машиностроении. Главное — понимать границы применения.

Экономия не должна быть в ущерб надежности. Выбирайте материал под задачу, а не под цену. Проверяйте поставщиков. Контролируйте приемку. Тогда узел простоит долго. Бюджет.

Если остались вопросы по конкретным параметрам — изучайте документ первоисточник. Там все цифры. А эта статья — карта, которая поможет не заблудиться в терминах. Удачи в производстве.
