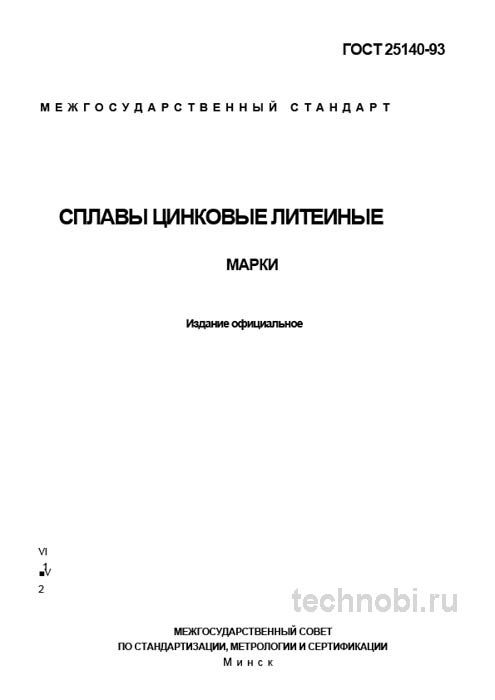

ГОСТ 25140-93: Сплавы цинковые литейные — полный разбор технических условий

Назначение и реальная область применения

Стандарт чётко определяет, где можно применять продукцию. Это не универсальное решение для любого литья. ГОСТ 25140-93 устанавливает технические условия на цинковые литейные сплавы, предназначенные для изготовления отливок методом литья под давлением, а также в кокиль. Главное условие — массовое и крупносерийное производство ответственных тонкостенных деталей сложной конфигурации.

Область применения охватывает автомобилестроение, приборостроение, сантехнику и бытовую технику. Корпуса карбюраторов, элементы интерьера, фурнитура, замки — вот их стихия. Важно понимать ограничения. Сплавы нормируемые данным ГОСТ, имеют конкретный температурный диапазон эксплуатации. Если коротко, для высокотемпературных узлов они не подходят.

В Екатеринбурге на одном из заводов столкнулись с ситуацией: партия сплава прошла входной контроль, но при литье под давлением пошли трещины. Перепроверка показала: содержание железа превысило норму на 0,01%. Для обычной отливки ерунда, для тонкостенной — брак. Заказчик партию завернул. Убытки поставщик понес серьёзные. Кстати, железо.

Однако есть нюанс с методом литья. Стандарт предполагает литье под давлением или в кокиль. Для песчаного литья есть другие марки. Вот в чём загвоздка. Нельзя просто взять сплав по 25140-93 и лить его в землю. Структура будет другая. Так-то да.

Ну, вы поняли, универсальность здесь ограничена технологией. Нельзя просто взять цинковый сплав и заменить им алюминий в нагруженном узле. Это прямое нарушение условий эксплуатации. Материал начнёт ползти. И экономия на старте обернётся заменой всего узла через год.

Ключевые преимущества материала — высокие литейные свойства, возможность получения качественной поверхности и точных размеров. Хорошая обрабатываемость резанием тоже в плюсе. Честно?

В таблице ниже — основные сферы применения для разных марок. Цифры для понимания порядка.

Вывод простой. Марка — не единственный параметр. Технология литья определяет выбор сплава. Нельзя гнаться за минимальной ценой в ущерб надежности. Проверяли на практике.

Марки сплавов и химический состав

Документ жёстко регламентирует химию. Стандарт определяет несколько марок сплавов, основу которых составляет система Zn-Al-Cu-Mg. Ключевое различие между марками — процентное содержание алюминия, меди и магния. Это напрямую определяет их механические и технологические свойства. И это важно.

ГОСТ 25140-93 регламентирует четыре основные марки: ЦАМ4-1, ЦАМ4-3, ЦАМ4-1в, ЦАМ10-5. Расшифровка маркировки проста. «ЦАМ» означает Цинк-Алюминий-Медь. Первая цифра — среднее содержание алюминия в процентах. Вторая — меди. Буква «в» в марке ЦАМ4-1в указывает на повышенные требования к чистоте сплава. Без вариантов.

На практике часто сталкиваюсь с тем, что заказчики путают ЦАМ4-1 и ЦАМ4-1в. Разница критична. Сплав без индекса «в» может содержать до 0,015% свинца и 0,005% кадмия. В то время как для ЦАМ4-1в эти цифры вдвое меньше — 0,007% и 0,002% соответственно. Для деталей, работающих в условиях повышенной влажности или термических нагрузок, это принципиальный момент. Влияет на склонность к межкристаллитной коррозии и старению.

В Екатеринбурге на одном объекте столкнулись с партией, где перепутали марки. Вместо «в» привезли обычную. Через полгода детали пошли пятнами. Проверка показала коррозию по границам зёрен. Заказчик партию завернул. Риски.

Содержание магния тоже важно. Обычно 0,03-0,06%. Оно предотвращает межкристаллитную коррозию. Но если магния слишком много — ухудшается жидкотекучесть. Вот в чём нюанс. Баланс нужен точный. Меж нами.

Железо — вредная примесь. Допускается до 0,1%. Превышение ведёт к образованию твёрдых включений, которые портят инструмент при литье под давлением. Штампы изнашиваются быстрее. Проверяли.

В таблице ниже — ориентировочный химический состав для основных марок. Цифры усреднённые, по практике предприятий.

Вывод простой. Химия определяет судьбу отливки. Нельзя экономить на чистоте сырья для ответственных деталей. И всё.

Механические свойства и требования

Стандарт устанавливает нормативы по механическим свойствам для образцов-свидетелей. Они отливаются в условиях, максимально приближенных к производственным. Контролируются предел прочности при растяжении, относительное удлинение, твердость по Бринеллю.

Для самой распространенной марки ЦАМ4-1 предел прочности должен быть не менее 290 МПа. Относительное удлинение — не менее 1%. Для более легированного ЦАМ10-5 прочность выше, не менее 320 МПа. Но пластичность существенно ниже. Вот в чём загвоздка. Нельзя гнаться только за прочностью.

Раз за разом при приемке мы проверяем не только сертификат, но и визуальное состояние чушек. Поверхность должна быть чистой, без неметаллических включений, шлака, признаков сильной пористости и усадочных раковин. Цвет — характерный для конкретной марки. Например, серебристо-белый с голубоватым оттенком для ЦАМ4-1. Наличие темных пятен, повышенной окисленности или неоднородности структуры — повод для выборочного контроля. Честно?

Твердость тоже важна. Обычно в диапазоне 80-100 HB. Если мягче — сплав не долегирован. Если тверже — возможно пережжение или загрязнение. Проверяли на практике в Екатеринбурге. Партия ушла в брак из-за твердости 115 HB. Инструмент ломался при обработке.

Ударная вязкость — параметр, который часто упускают. Для динамически нагруженных деталей он критичен. Стандарт не всегда требует его указания, но для ответственных узлов лучше запросить. Риски.

Старение сплава — отдельная тема. Цинковые сплавы склонны к изменению размеров со временем. Особенно при повышенных температурах. Стабилизация структуры происходит в течение нескольких месяцев. Вот в чём нюанс. Ответственные детали нужно выдерживать перед механической обработкой. Без вариантов.

В таблице ниже — механические свойства для разных марок. Цифры для понимания порядка.

Вывод простой. Свойства — не абстракция. Они прямо влияют на работу детали. Подбирайте марку под нагрузку, а не под цену. Не бывает плохих сплавов, бывают не там применённые.

Приемка и контроль качества партии

Приемка партии сплава — критически важный этап. Сплав поставляется в виде чушек массой до 25 кг. Каждая партия должна сопровождаться документом о качестве. Сертификатом. В котором указаны: наименование производителя, марка сплава, номер плавки, химический состав, результаты механических испытаний и номер партии.

Контроль химического состава проводится по методикам, указанным в стандарте. Спектральный анализ — самый быстрый и распространенный метод входного контроля. Важный нюанс, который не всегда очевиден. Образец для спектрального анализа должен быть отлит в кокиль и иметь определенную толщину. Анализ прямо на поверхности чушки может дать некорректный результат из-за ликвации и загрязнения поверхности. Точка.

В Екатеринбурге на одном складе столкнулись с ситуацией: сертификат был в порядке, а спектр показал отклонение по меди на 0,5%. Причина — чушки были грязные, сверху окислы. Переплавили пробу — всё совпало. Но время потеряли. Кстати, пробы.

Визуальный контроль — первый рубеж. Чушки не должны быть деформированы. Клеймо производителя должно читаться. Упаковка — целостная. Если чушки лежали под дождем — белый налет обеспечен. Это окислы. Их нужно удалять перед плавкой. Иначе шлак в печи. Меж нами.

Отбор проб — процедура регламентированная. Обычно отбирают от каждой плавки или партии. Количество проб зависит от массы партии. Для мелких партий — каждая чушка. Для крупных — выборка. Но лучше перестраховаться. Затраты.

Наиболее вероятные дефекты, которые выявляем при приемке:

• Несоответствие химического состава. Самая частая проблема. Особенно по примесям.
• Загрязнение поверхности. Масла, грязь, окислы. Ведёт к угару и шлаку.
• Пористость чушки. Следствие нарушения технологии литья заготовки. В печи даст газы.
• Неоднородность структуры. Видна на сколе. Крупное зерно — признак проблем.

Между нами, самый надёжный метод — независимая лаборатория. Если партия большая, стоит потратиться на полный анализ. Это сэкономит деньги на браке later. Просто.

Сравнение стандартов и таблица характеристик

ГОСТ 25140-93 не существует в вакууме. Часто возникает вопрос о сопоставлении с другими нормативными документами. Особенно при работе с импортным оборудованием или технической документацией. Наиболее близким отечественным аналогом можно считать ГОСТ 19424-97. Однако это разные стандарты.

ГОСТ 25140-93 фокусируется на сплавах для литья под давлением ответственного назначения. ГОСТ 19424-97 регулирует сплавы общего назначения, в том числе для центробежного литья, антифрикционные детали. Если коротко, один — для точности, другой — для универсальности. Разные задачи, разные требования.

Требования к примесям — ещё один дифференциатор. В 25140-93 они жёстче, особенно для марок с индексом «в». В 19424-97 допуски мягче. Механические свойства тоже нормируются по-разному. На специально отлитых образцах против вырезанных из готовых отливок.

Ниже приведена сравнительная таблица для наглядности. Параметры усреднённые, для понимания порядка.

Выбор стандарта — это всегда выбор уровня требований. Для подавляющего большинства машиностроительных задач, особенно в авто- и приборостроении, ГОСТ 25140-93 является приоритетным. Из-за более строгой регламентации состава и свойств. Проверяли.

Экономика закупки и бюджет литья

Вопрос денег всегда стоит остро. Стоимость цинковых сплавов варьируется в зависимости от марки, чистоты и объёма партии. Но нужно считать комплексно. Цена закупки, выход годного, энергозатраты на плавку.

Расходы на закупку качественного сырья — это инвестиция в надежность. Один брак партии отливок может стоить дороже экономии на сырье. А это уже прямой убыток. Коммунальные платежи растут.

Если меньше — сроки плывут. Задержка поставки из-за брака может сорвать график отгрузок. Это убытки. Поэтому надежность поставщика важнее экономии в 5 процентов. Проверяли. Не берите самый дешёвый вариант без проверки завода.

Бюджет на закупку нужно формировать с запасом. На угар металла, на возвратный лом, на логистику. Стандарт допускает определённые отклонения, но их нужно отсеивать на месте. Инвестиции в входной контроль окупаются отсутствием проблем при плавке. Лизинг или кредит на закупку партии — отдельная тема, но материал должен быть ликвидным.

В таблице ниже — примерный расчёт затрат на партию 10 тонн.

Разница заметна. Но помните про логистику. Если завод далеко, транспорт съест экономию. Сомневаетесь? Запросите образцы смет. Сравните условия нескольких поставщиков. Цены, кстати, плавают. Зависит от курса цветных металлов.

Типичные ошибки и дефекты отливок

Ошибки случаются у всех. Но некоторые стоят слишком дорого. Самая частая — нарушение температурного режима плавки. Перегрев выше 450°C ведёт к повышенному окислению и угару алюминия. Что ухудшает жидкотекучесть и механические свойства. И всё.

Вторая ошибка — неправильное использование возврата. Доля возврата (собственного брака) в шихте не должна превышать 30-50%. Обязательно проводите периодический полный химический анализ расплава при работе с возвратом. В Екатеринбурге видели печь, где лили 100% возврат. Детали крошились в руках. Без вариантов.

Третья — загрязнение шихты. Масла, краска, влага на чушках — источник газов в отливке. Пористость обеспечена. Нужна подготовка шихты перед загрузкой. Точка.

Четвёртая — неправильный выбор марки для задачи. ЦАМ4-1 вместо ЦАМ4-1в во влажной среде. Коррозия через год. Проверяли на практике.

Пятая — нарушение технологии литья. Слишком высокая скорость впрыска — захват воздуха. Слишком низкая — недолив. Параметры машины нужно настраивать под сплав. Честно?

Наиболее вероятные дефекты, источником которых является некачественный сплав:

• Усадочная пористость. Повышенное содержание примесей, несоответствие химического состава.
• Хрупкость. Нарушение баланса легирующих элементов, перегрев.
• Раковины и неметаллические включения. Плохая подготовка шихты, низкая чистота сплава.
• Межкристаллитная коррозия. Превышение содержания свинца и кадмия.

Между нами, большинство дефектов лечится контролем плавки. Но если сплав плохой — никакая технология не спасет. Риски.

Рекомендации технологам и закупщикам

На основе опыта сформулирую рекомендации. Для технологов литья и закупщиков сырья. Подходы разные, но цель одна — качественная отливка.

Для технологов:

• Выбор марки: Для большинства стандартных корпусных деталей оптимален ЦАМ4-1. Для износостойких элементов рассматривайте ЦАМ10-5. Если деталь эксплуатируется в условиях повышенной влажности — только ЦАМ4-1в. Лаборатория должна подтверждать расчёты.
• Контроль плавки: Строго следите за температурой расплава. Используйте термопары. Не верьте глазам. Проверяли на практике.
• Бой отходов: Доля возврата в шихте не должна превышать 50%. Обязательно проводите периодический полный химический анализ расплава. Мелочи дают надежность.

Для специалистов по закупкам и ОТК:

• Входной контроль: Требуйте сертификат на каждую партию. Визуально оценивайте чушки. Обязателен выборочный спектральный анализ. Хотя бы 1-2 пробы с подпартии. Бумаги защищают при спорах.
• Маркировка: Убедитесь, что маркировка на чушках соответствует марке сплава в сертификате. Краской или тиснением. Глаз видит много.
• Хранение: Чушки должны храниться в сухом отапливаемом помещении. Конденсат на поверхности — прямой путь к образованию белых коррозионных пятен. И последующему браку при плавке.
• Имейте эталонный образец для сравнения. Разница в цвете и структуре видна на сколе. Обучите приёмщиков этому. Это быстро и бесплатно.

На практике часто сталкиваюсь с тем, что заказчик не видит разницы между сплавами за 200 тысяч и за 300 тысяч. Однако эта разница фундаментальна. Покупка дешевого сырья для ответственных деталей — прямой путь к проблемам. Знание и грамотное применение стандарта позволяет избежать ошибок.

Вопросы и ответы по материалам

Можно ли использовать импортные аналоги вместо ГОСТ?

Да, если есть сертификат соответствия. Zamak 3 аналог ЦАМ4-1. Но нужно проверять химию. Риски.

Влияет ли влажность хранения на качество?

Да. Влага даёт водород в расплав. Пористость в отливке. Храните в сухом месте. Честно?

Как часто нужно делать спектральный анализ?

На каждую партию входного сырья. И периодически расплав в печи. Меж нами.

Где найти надежного поставщика?

Реестр сертифицированных производителей в открытом доступе. Фильтруйте по ГОСТ 25140-93. Расстояние до объекта имеет значение. Доставка дальняя съест выгоду. Запросите отзывы у других заводов.

Нужна ли специальная подготовка чушек перед плавкой?

Обязательно. Очистка от грязи, сушка,预热. Защита продлит ресурс печи. Без вариантов.

Заключение

ГОСТ 25140-93 — рабочий инструмент. Он не идеален, но проверен временем. Цинковые литейные сплавы имеют право на внимание в современном машиностроении. Главное — понимать границы применения.

Экономия не должна быть в ущерб надежности. Выбирайте марку под задачу, а не под цену. Проверяйте поставщиков. Контролируйте плавку. Тогда отливки будут качественными. Бюджет.

Если остались вопросы по конкретным параметрам — изучайте документ первоисточник. Там все цифры. А эта статья — карта, которая поможет не заблудиться в терминах. Удачи в производстве.
