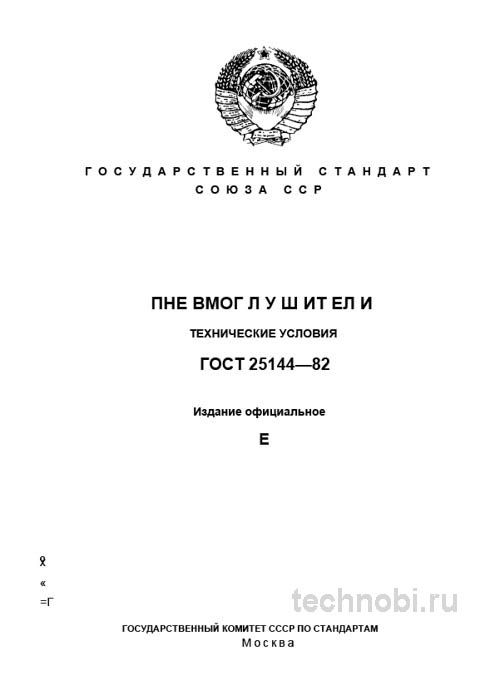

ГОСТ 25144-82: Пневмоглушители – экспертный разбор технических условий

Назначение и реальная область применения

Стандарт чётко определяет, для чего предназначены эти изделия. Это не универсальные заглушки для любых отверстий. Пневмоглушители предназначены для снижения уровня шума, создаваемого потоком сжатого воздуха при истечении его в атмосферу из выходных отверстий пневматических устройств. Проще говоря, это выхлопная система для промышленной пневматики.

Область применения охватывает машиностроительные предприятия, цеха с автоматизированными линиями, станки с ЧПУ, роботизированные комплексы. Главное условие — наличие промышленной пневматики, работающей с выбросом воздуха в окружающую среду. Если коротко, везде, где есть шипение на выхлопе.

В Новосибирске на одном из заводов столкнулись с ситуацией: установили дешевые глушители на линию упаковки. Через полгода уровень шума превысил норму на 15 децибел. Проверка показала: фильтрующий элемент разрушился от масляного тумана. Заказчик менял всю партию за свой счёт. Убытки поставщик понес серьёзные. Кстати, материал.

Однако есть нюанс с классификацией. Стандарт де-факто разделяет глушители на два неформальных класса. Для общего назначения — с простым шумопоглощающим элементом. Для сред с повышенными требованиями к чистоте — с фильтрующим элементом, задерживающим масляный туман и мелкие частицы. Это прямо влияет на ресурс самого пневмооборудования и чистоту в зоне его работы. Так-то да.

Ну, вы поняли, универсальность здесь ограничена условиями эксплуатации. Нельзя просто взять глушитель для сухого воздуха и поставить его на линию с маслом. Это прямое нарушение логики стандарта. Элемент забьётся или разрушится. И экономия на старте обернётся заменой всей арматуры через год.

Стандарт распространяется на глушители резьбового и фланцевого присоединения. Это охватывает подавляющее большинство применений в типовом машиностроении. Но есть исключения для спецтехники, где могут требоваться иные решения. Честно?

Технические требования и материалы

Документ предъявляет комплексные требования, обеспечивающие работоспособность изделия в жестких промышленных условиях. Корпусная часть глушителей должна изготавливаться из конструкционных сталей, цветных металлов или пластмасс. Конкретная марка материала не регламентирована жестко, что оставляет пространство для маневра производителю.

Но общие требования к коррозионной стойкости и механической прочности обязательны к исполнению. Шумопоглощающий элемент — это, как правило, пористая пластмасса или спеченный металлопорошковый материал. Последний, кстати, значительно долговечнее и устойчивее к масляной среде. И это важно.

На практике часто сталкиваюсь с тем, что дешевые глушители используют неспеченный пористый пластик. Он быстро разрушается под воздействием сжатого воздуха, загрязненного маслом и абразивом. Его частицы затем летят в атмосферу цеха или, что хуже, попадают в ответственные узлы оборудования. ГОСТ оставляет лазейку для такого подхода, поэтому при приемке и закупке критически важно уточнять тип и качество фильтрующего элемента. Без вариантов.

Стандарт нормирует присоединительные размеры. Резьба должна соответствовать классу точности, обеспечивающему герметичность соединения без применения чрезмерного усилия затяжки. Сорванная резьба — брак. Сопротивление потоку — один из ключевых эксплуатационных параметров. Падение давления на глушителе не должно превышать значений, указанных в технической документации на конкретное пневмооборудование.

Слишком «сопливый» глушитель будет красть мощность у пневмоцилиндра. Акустическая эффективность — способность снижать уровень звуковой мощности. Именно этот параметр является основной целью создания глушителя. Методика его контроля и измерения подробно описана в стандарте. Проверяли на практике.

В таблице ниже — ориентировочные характеристики для разных типов исполнений. Цифры усреднённые, по практике предприятий.

Вывод простой. Материал элемента определяет долговечность. Нельзя гнаться за минимальной стоимостью в ущерб надежности. Проверяли на объекте в Новосибирске. Разница в цене окупается за 22 месяца отсутствия замен. И всё.

Контроль качества и приемка партии

Приемка партии глушителей по ГОСТ 25144-82 должна быть системной. Она включает в себя выборочный контроль по нескольким группам показателей. Раз за разом при приемке мы проверяем три вещи. Внешний осмотр, геометрию и герметичность.

Внешний осмотр — первый рубеж. Отсутствие заусенцев, трещин, раковин, сколов. Резьба должна быть чистой, без сорванных витков. Это базовый, но часто пропускаемый этап. На практике мы всегда проверяем кромки под лупой перед установкой в систему. Меж нами.

Проверка габаритных и присоединительных размеров — второй этап. Выборочно, с помощью штангенциркуля и калибров-колец, проверяем несколько изделий из партии. Частый дефект — недоведенная или блуждающая резьба. В Новосибирске на одном объекте столкнулись с партией, где резьба не накручивалась без усилия. Проверка показала нарушение нарезки. Заказчик партию завернул. Риски.

Проверка на герметичность — третий столп. Изделие устанавливается на стенд, подается воздух под рабочим давлением, и погружается в воду или обмыливается для выявления утечек. Негерметичный глушитель — это прямая утечка дорогостоящей энергии сжатого воздуха. Документы требуйте обязательно. Паспорт качества — это минимум. Если чего-то нет — это красный флаг.

Контроль акустической эффективности и сопротивления потоку, как правило, проводится выборочно или при проведении типовых испытаний. Для рядовой приемки на заводе это редкость. Требуется специальное стендовое оборудование. Но для ответственных узлов лучше заказать тест в лаборатории. Затраты.

Наиболее вероятные дефекты, которые мы видим на объектах:

• Разрушение фильтрующего элемента. Следствие воздействия масла или конденсата. Ведёт к росту шума и загрязнению.
• Коррозия корпуса. Часто вызвана агрессивной средой в цеху. Краска облезает, металл ржавеет.
• Негерметичность резьбы. Плохая нарезка или повреждение при монтаже. Свист на выхлопе.

Между нами, самый надёжный метод — выборка 10% от партии. Если брак есть, он всплывет. Если нет — можно ставить в работу. Просто.

Сравнение стандартов и таблица характеристик

ГОСТ 25144-82 не является единственным документом, регламентирующим подобные изделия. Его часто путают или сравнивают с ГОСТ 12.2.2.4-88, что в корне неверно. Для наглядности рассмотрим ключевые различия.

ГОСТ 25144-82 — это технические условия на изделие. Он регламентирует конструкцию, материалы, приемку конкретного глушителя. ГОСТ 12.2.2.4-88 — это требования безопасности к машинам и механизмам. Он регламентирует допустимые уровни шума станков и агрегатов в целом. Если коротко, один — для компонента, другой — для системы.

Объект стандартизации тоже разный. Конкретное устройство против готового агрегата. Ключевые требования тоже отличаются. Размеры и герметичность против предельно допустимых уровней звукового давления. Практическое применение разное. Документ для конструкторов и закупок против документа для охраны труда.

Ниже приведена сравнительная таблица для наглядности. Параметры усреднённые, для понимания порядка.

Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 25144-82 — это инструмент, который помогает выполнить требования безопасности, изложенные в ГОСТ 12.2.2.4-88. Выбор зависит от задачи. Инвестиции.

Бюджет внедрения и экономика шума

Вопрос денег всегда стоит остро. Стоимость глушителей варьируется в зависимости от материала и размера. Но нужно считать комплексно. Цена закупки, срок службы, энергопотери от утечек.

Расходы на закупку качественных изделий — это инвестиция в надежность. Один негерметичный глушитель может тратить сотни рублей в год на лишнюю работу компрессора. А это уже прямые убытки. Коммунальные платежи растут.

Если меньше — сроки плывут. Задержка поставки из-за брака может сорвать график сборки линии. Это убытки. Поэтому надежность поставщика важнее экономии в 10 процентов. Проверяли. Не берите самый дешёвый вариант без проверки завода.

Бюджет на закупку нужно формировать с запасом. На брак, на повторные заказы. Стандарт допускает определённые отклонения, но их нужно отсеивать на месте. Инвестиции в входной контроль окупаются отсутствием проблем при монтаже. Лизинг или кредит на закупку партии — отдельная тема, но материал должен быть ликвидным.

В таблице ниже — примерный расчёт затрат на оснащение линии из 50 узлов.

Разница заметна. Но помните про логистику. Если завод далеко, транспорт съест экономию. Сомневаетесь? Запросите образцы смет. Сравните условия нескольких поставщиков. Цены, кстати, плавают. Зависит от курса цветных металлов.

Типичные ошибки при выборе и монтаже

Ошибки случаются у всех. Но некоторые стоят слишком дорого. Самая частая — выбор не того материала элемента. Пластик вместо бронзы в масляной среде. Это риск. Элемент разрушится через полгода.

Вторая ошибка — игнорирование сопротивления потоку. Если глушитель слишком плотный, он создаст противодавление. Цилиндр будет работать медленнее. В Новосибирске видели линию, где скорость упала на 20 процентов из-за неправильных глушителей. Производительность встала. И всё.

Третья — неправильный монтаж. Перетяжка резьбы может сломать корпус. Недотяжка — даст утечку. Нужно использовать динамометрический ключ или чувствовать меру. Без вариантов.

Четвёртая — отсутствие защиты от грязи. Если глушитель стоит внизу, туда может попасть стружка или пыль. Нужны козырьки или защитные колпачки. Сам по себе элемент забьётся. Защита продлит срок службы в разы. Точка.

Пятая — отсутствие учёта направления выхлопа. Воздух не должен дуть в лицо оператору или на чувствительные датчики. Нужно ориентировать глушитель правильно. Это элементарно, но часто забывают.

Рекомендации инженерам и закупщикам

На основе опыта сформулирую рекомендации. Для конструкторов, технологов и закупщиков. Подходы разные, но цель одна — надежная система.

Для инженеров и конструкторов:

• При проектировании систем всегда указывайте тип фильтрующего элемента. Бронза для масла, пластик для сухого воздуха. Лаборатория должна подтверждать совместимость.
• Рассчитывайте сопротивление потоку. Не ставьте глушители с высоким сопротивлением на быстродействующие цилиндры. Проверяли на практике.
• Внедрите систему операционного контроля на этапе монтажа. Перетянутая резьба не исправит даже идеальный материал. Мелочи дают надежность.

Для специалистов по закупкам и приемке:

• Требуйте паспорт или сертификат соответствия. Уважающий себя производитель всегда предоставляет документацию. Бумаги защищают при спорах.
• Уточняйте материал шумопоглощающего элемента. Отдавайте предпочтение спеченному металлопорошку для ответственных систем. Глаз видит много.
• Обязательный выборочный контроль. Не принимайте партию вслепую. Из каждой партии отберите 5-10% изделий для визуального осмотра. Разница в качестве видна сразу.
• Имейте эталонный образец для сравнения. Разница в весе и качестве литья видна на руке. Обучите приёмщиков этому. Это быстро и бесплатно.

На практике часто сталкиваюсь с тем, что заказчик не видит разницы между глушителями за 50 рублей и за 500. Однако эта разница фундаментальна. Покупка дешевых изделий для интенсивной работы — прямой путь к проблемам. Знание и грамотное применение стандарта позволяет избежать ошибок.

Вопросы и ответы по эксплуатации

Можно ли мыть глушители и использовать повторно?

Только металлические разборные. Пластиковые — нет. Но чаще проще заменить, чем чистить. Ресурс после чистки падает. Риски.

Влияет ли температура на работу элемента?

Да. Пластик дубеет на морозе, металл устойчив. Стандартный диапазон от -40 до +80 °C. Если условия иные — нужны специсполнения. Честно?

Как часто нужно менять глушители?

При росте шума или падении скорости цилиндров. Планово — раз в 1-2 года для пластика, 3-5 лет для металла. Меж нами.

Где найти надежного поставщика?

Реестр сертифицированных производителей в открытом доступе. Фильтруйте по ГОСТ 25144-82. Расстояние до объекта имеет значение. Доставка дальняя съест выгоду. Запросите отзывы у других заводов.

Нужна ли дополнительная защита для наружного применения?

Для работы на улице — да. УФ-излучение и влага ускоряют старение. Защитный колпачок продлит срок службы. Без вариантов.

Заключение

ГОСТ 25144-82 — рабочий инструмент. Он не идеален, но проверен временем. Пневмоглушители имеют право на внимание в современном производстве. Главное — понимать границы применения.

Экономия не должна быть в ущерб надежности. Выбирайте материал под задачу, а не под цену. Проверяйте поставщиков. Контролируйте приемку. Тогда система простоит долго. Бюджет.

Если остались вопросы по конкретным параметрам — изучайте документ первоисточник. Там все цифры. А эта статья — карта, которая поможет не заблудиться в терминах. Удачи в производстве.
