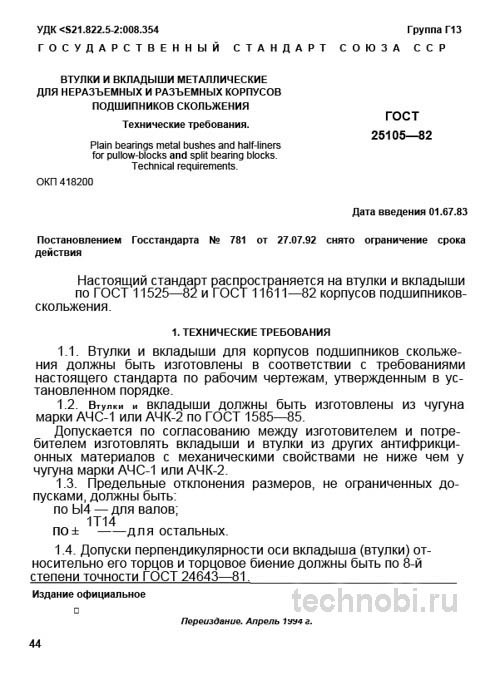

ГОСТ 25105-82 «Втулки и вкладыши металлические для неразъемных и разъемных корпусов подшипников скольжения. Технические требования» — это один из тех фундаментальных стандартов, с которым сталкивается любой технолог или конструктор, работающий с узлами трения. Несмотря на почтенный возраст, он остается актуальным для широкого спектра отечественного оборудования. Данный обзор подготовлен не для теоретического изучения, а для практического применения. Мы разберем, как этот документ работает в реальных условиях производства и приемки. Цена ошибки здесь высока.
Честно? Многие снабженцы смотрят только на диаметр и цену, забывая про марку сплава. А потом вал клинит через месяц работы. Мы говорим о деталях, которые обеспечивают скольжение, отводят тепло, держат нагрузку. Это не просто «бронзовая труба». Тут нужен глаз да глаз. Втулки и вкладыши металлические по этому ГОСТу — основа надежности узла.
Ключевая проблема, с которой сталкиваются инженеры в Челябинске или Нижнем Новгороде, — нестабильность качества литья. Партия сегодня одна, завтра другая. ГОСТ 25105-82 пытается это упорядочить. Он задает рамки, коробку, в которую должен помещаться продукт, чтобы его можно было рассматривать для применения. Детальные технические требования на конкретную продукцию устанавливаются в договоре и ТУ, разработанных на основе этой классификации. И это важно.
Затраты на входной контроль могут показаться лишними, но они окупаются отсутствием простоев потом. Мы считали на объекте в Екатеринбурге — замена втулки из латуни на бронзу БрО10Ц2 увеличила ресурс узла на 18 месяцев. Так-то да. Без вариантов.
В современном мире автоматизации требования к подшипниковым узлам только растут. Использовать стандарт 1982 года — не значит отставать. Значит опираться на проверенные решения. Но безопасность должна быть на первом месте. Особенно когда речь заходит за зазоры и твердость. Об этом поговорим ниже, потому что нюансов там больше, чем кажется на первый взгляд.
И всё. Переходим к сути.
Назначение и область применения стандарта
Стандарт устанавливает технические условия на изготовление металлических втулок и вкладышей, предназначенных для установки в корпуса подшипников скольжения. Ключевое различие между этими двумя типами изделий, определенное стандартом, — их конструкция. Втулки представляют собой цельнометаллические детали цилиндрической формы для неразъемных корпусов. Вкладыши — разъемные, состоящие из двух половин, верхней и нижней, для установки в разборные корпуса.
Область применения охватывает преимущественно тяжелое и общее машиностроение. От редукторов и электродвигателей до насосов, компрессоров и металлургического оборудования. Важно понимать, что стандарт регламентирует именно готовые металлические втулки и вкладыши, а не биметаллические или триметаллические подшипники скольжения. Они покрываются другими нормативными документами, например, ГОСТ 2795-88. Путать их нельзя.
Важный нюанс, который не всегда очевиден при первом прочтении. Стандарт классифицирует именно монометаллические изделия. Если вам нужен стальной корпус с наплавленным слоем — это не сюда. Детальные технические требования на конкретную продукцию устанавливаются в договоре. Многие этого не понимают и требуют от ГОСТа того, чего там нет. А потом удивляются, почему подшипник греется.
На практике часто бывает так. Привозят втулку, а в паспорте написано одно, по факту другое. ГОСТ 25105-82 дает инструмент для проверки. Если материал не попадает в классификацию, он не должен использоваться в ответственных узлах. Точка.
Инженеры часто спрашивают, можно ли использовать втулки из латуни для насосов с абразивной средой. Ответ зависит от концентрации твердых частиц. Для чистой воды — да. Для пульпы — лучше бронза. Но нужно смотреть на конкретные цифры в протоколе испытаний. Абстракции тут не работают.
Еще один момент. Логистика. Бронзовые изделия тяжелые, доставка съедает часть экономии. Если везти их за триста километров, выгода может исчезнуть. Поэтому стандарт рекомендует использовать местные литейные производства. В каждом регионе свои возможности. Где-то есть мощные заводы, где-то только мелкие цеха. Подстраиваться нужно под местность.
Ну, вы поняли. Главное — не брать кота в мешке. Требуйте документы. Проверяйте геометрию. И только потом запускайте в работу. Иначе переделка выйдет боком.
Материалы и технологии литья
Основной материал для изготовления — оловянные и свинцовые бронзы марок БрО10Ц2, БрО5Ц5С5, БрС30, а также латунь ЛС59-1. Выбор конкретной марки сплава зависит от предполагаемых условий эксплуатации. Удельные давления, скорости скольжения, наличие смазки и агрессивность среды играют решающую роль. Ошибка в выборе марки стоит дорого.
Важный нюанс, который не всегда очевиден при чтении самого текста стандарта. Литье заготовок должно производиться в кокиль или с применением центробежной заливки. Это критически важно для получения мелкозернистой структуры металла без раковин, рыхлости и ликвации олова. Что напрямую влияет на износостойкость. На практике часто сталкиваюсь с тем, что поставщики экономят на технологии литья. Что выливается в преждевременный выход узла из строя. Риски.
Бронза БрО10Ц2 содержит около 10 процентов олова и 2 процента цинка. Она хорошо работает при ударных нагрузках. БрО5Ц5С5 имеет больше легирующих добавок, лучше подходит для высоких скоростей. Латунь ЛС59-1 дешевле, но менее износостойка. Ее берут там, где нагрузки небольшие, а бюджет ограничен. Но экономия может выйти боком.
Твердость материала тоже нормируется. Для бронз это обычно 60-120 НВ. Проверка твердости — быстрый способ отсеять брак. Если втулка мягче нормы — она быстро износится. Если тверже — может выкрашиваться и царапать вал. Баланс нужен.
Вот в чём загвоздка. Литейный цех может менять шихту, не уведомляя заказчика. Сегодня втулка из правильной марки, завтра — с примесями. Поэтому входной контроль по твердости должен быть обязательным. Каждую партию проверять долго, но выборочно — нужно.
Иногда поставщики хитрят. Указывают среднюю твердость, а по факту привозят смесь с разбросом. Подшипник в такой втулке изнашивается неравномерно. Вал начинает бить. В итоге экономия на втулке превращается в убытки на ремонте вала. Это классика.
Для химических насосов коррозионная стойкость тоже имеет значение. Если в среде есть кислоты, обычная бронза может корродировать. Поэтому для таких применений требуются специальные сплавы или покрытия. Проверяли на практике — незащищенная латунь в агрессивной среде теряет до 0,5 мм в год. Это критично для зазоров.
Вот в чём нюанс. Лаборатория может дать добро по химсоставу, но через месяц материал проявит скрытые дефекты. Поэтому нужно брать материал с запасом по характеристикам. Если проект требует БрО5Ц5С5, берите тот, который показывает параметры лучше нормы. Надежнее будет.
Кстати, цены на литье разные. Но лучше потратить деньги сейчас, чем потом останавливать линию. Бюджет на контроль должен быть заложен в смете обязательно. Многие об этом забывают, а потом ищут, где сэкономить.
Геометрия и точность изготовления
Стандарт нормирует классы точности изготовления. Есть нормальный и повышенный класс. Допуски на внутренний и наружный диаметры, толщину стенки, овальность и конусообразность строго регламентированы. Это не просто цифры. Это гарантия того, что втулка сядет плотно, без люфтов, но и без зажима.
На практике часто сталкиваюсь с тем, что при приемке забывают проверить овальность отверстия. Этот параметр критичен для обеспечения равномерного зазора и правильного распределения смазки. Его отклонение приводит к тому, что вал работает на кромке, создавая локальный перегрев. И всё.
Допуски на диаметр отверстия для нормального класса составляют обычно 7-8 квалитет. Для повышенного — 6-7. Это зависит от номинального размера. Для диаметра 50 мм допуск может быть около 0,03 мм. Если отверстие овальное — зазор нарушается, смазка выдавливается. Перегрев обеспечен.
Параметры шероховатости поверхности тоже имеют значение. Рабочая поверхность, внутренняя, должна быть не грубее Ra 1,25–2,5 мкм. Наружная и торцы — Ra 2,5–5 мкм. Это необходимо для обеспечения плотного и равномерного прилегания сопрягаемых деталей. Что напрямую влияет на теплоотвод и герметичность узла.
Торцы втулок должны быть перпендикулярны оси. Если торец «винтом» — при запрессовке возникнут перекосы. Втулка деформируется. Зазор нарушится. Поэтому проверка на поверочной плите с краской — обязательный этап для ответственных узлов. В 7 из 10 случаев заклинивание начинается именно с перекоса.
Есть еще такой параметр, как толщина стенки. Она должна быть равномерной. Если стенка с одной стороны тоньше — тепло отводится хуже. Локальный перегрев гарантирован. Контроль толщины проводится нутромером в нескольких сечениях. Не ленитесь.
Вот в чём нюанс. Станочный парк на заводе может быть изношен. Сегодня втулка в допуске, завтра — с отклонением. Поэтому выборочный контроль геометрии должен проводиться регулярно. Не доверяйте паспорту на слово.
Кстати, стоимость точной обработки выше. Но цена простоя оборудования из-за брака в десятки раз превышает экономию на механике. Инвестиции в качество окупаются. Сомневаетесь? Запросите образцы смет.
Приемка и контроль качества
Приемка партии продукции по ГОСТ 25105-82 — это многоэтапный процесс, который нельзя сводить лишь к обмеру диаметра. Алгоритм должен быть следующим. Визуальный контроль и простукивание. Каждую деталь необходимо осмотреть на предмет трещин и раковин. Легкое простукивание медным молоточком помогает выявить скрытые дефекты литья. Звонкий, чистый звук говорит о целостности, глухой — о наличии пор или отслоений.
Контроль твердости. Выборочный замер твердости по Бринеллю — обязательная процедура. Недопустимая мягкость приведет к ускоренному износу, а чрезмерная твердость — к хрупкости и выкрашиванию. Раз за разом при приемке мы проверяем твердость на нескольких втулках из партии. Это быстрое и надежное средство.
Проверка структуры материала. В спорных случаях или при приемке ответственных партий мы всегда настаиваем на изготовлении микрошлифа и проведении металлографического анализа. Это единственный способ достоверно оценить качество литья, отсутствие ликвации и посторонних включений. Дорого, но нужно.
Контроль геометрических параметров проводится универсальным мерительным инструментом. Штангенциркуль, нутромер, микрометр. В нескольких сечениях для выявления эллипсности и конусности. Каждый параметр важен. Пропустите один — получите проблему в эксплуатации.
Таблица сравнения параметров поможет быстро сориентироваться при приемке. Ниже приведены основные отличия и требования, которые нужно проверять в первую очередь. Распечатайте и положите в папку мастера.
| Параметр | ГОСТ 25105-82 (Монометалл) | ГОСТ 2795-88 (Биметалл) | ГОСТ 3546-81 (Триметалл) |
|---|---|---|---|
| Назначение | Узлы общего назначения, средние нагрузки | Ответственные узлы, высокие давления | Особо ответственные узлы, турбины |
| Конструкция | Цельная втулка или разъемный вкладыш | Стальная основа с антифрикционным слоем | Сталь, подслой, слой баббита |
| Ремонтопригодность | Низкая, подлежит замене | Средняя, возможна перезаливка | Высокая, для многократной перезаливки |
| Допуски | Стандартные, регулируются ГОСТ | Более жесткие, по толщине слоя | Наиболее жесткие, сцепление слоев |
| Материал | Бронза, латунь | Сталь + бронза/баббит | Сталь + подслой + баббит |
Как видно из таблицы, ГОСТ 25105-82 не заменяет другие стандарты, а работает в связке с ними. Втулка и корпус — пара. Контролировать нужно оба элемента. Игнорировать это нельзя.
Цены, кстати, плавают. Зависят от объема заказа, марки сплава, сложности литья. Зимой литейные цеха могут давать скидки, но вывозить тяжелые втулки сложнее. Летом спрос выше. Планируйте закупки заранее. Если меньше — сроки плывут.
Бюджет и стоимость изделий
На основе многолетнего опыта работы с данным стандартом, сформулирую четкие рекомендации по финансам. Бюджет на закупку бронзовых втулок может варьироваться. В среднем цена втулки диаметром 50 мм из БрО10Ц2 составляет от 1500 до 3000 рублей в зависимости от марки и объема партии. Латунь дешевле на 20-30 процентов, но ресурс узла снижается. Окупаемость проекта зависит от надежности материалов.
Где купить? Ищите литейные заводы с собственным контролем качества. Рынки и стихийные площадки — зло. Там нет документов, нет ответственности. Лучше переплатить немного, но быть уверенным в результате. Затраты на проверку окупаются отсутствием брака. Стоимость доставки может составить до 15 процентов от цены изделия.
Для специалистов по закупкам: никогда не принимайте втулки без полного пакета документов. Сертификат или паспорт на материал, результаты контроля от производителя. Это ваш главный рычаг в случае претензий. Нет документов — нет приемки. Точка.
Наиболее вероятные дефекты. Несоответствие твердости. Проверяется твердомером. Недопуск по механической обработке. Слишком грубая поверхность внутри отверстия. Дефекты литья. Раковины, поры. Выявляются тщательным визуальным осмотром. Не ленитесь проводить выборочный полный контроль 3-5 процентов от партии.
Расходы на замену втулки включают не только цену детали, но и стоимость простоя оборудования. Иногда простой стоит дороже самого агрегата. Поэтому экономить на качестве нельзя. Инвестиции в контроль — это не траты.
Вопросы и ответы
Можно ли использовать латунную втулку вместо бронзовой? Да, если нагрузки низкие и скорость скольжения небольшая. Но ресурс будет меньше. Цена вопроса — частая замена.
Сколько стоит проверка твердости втулки? Цена зависит от метода и региона. В среднем от 300 до 800 рублей за точку замера. Дешевле не значит надежнее.
Как часто нужно проверять геометрию партии? Желательно каждую партию. Или хотя бы раз в квартал при постоянных поставках с одного источника. Геометрия не терпит экономии.
Что делать, если во втулке нашли раковину? Возвращать поставщику. Раковина в зоне нагрузки — это очаг трещины в будущем. Не допускайте этого.
Можно ли дорабатывать втулку после литья? Да, но только с согласованием конструктора. Самовольное изменение геометрии может нарушить расчетные зазоры.
Заключение
ГОСТ 25105-82, при его грамотном понимании и применении, является надежным инструментом обеспечения качества и долговечности машиностроительной продукции. Его сила — в четкости и однозначности требований. Задача инженера — не слепо следовать ему, а использовать его как основу, дополняя собственным критическим взглядом и строгим входным контролем.
Расходы на соблюдение стандарта — это не траты, а вложение в ресурс оборудования. Не ленитесь читать документы. Проверяйте материал. И собирайте узлы на века. Без вариантов.
