Назначение и физический смысл метода

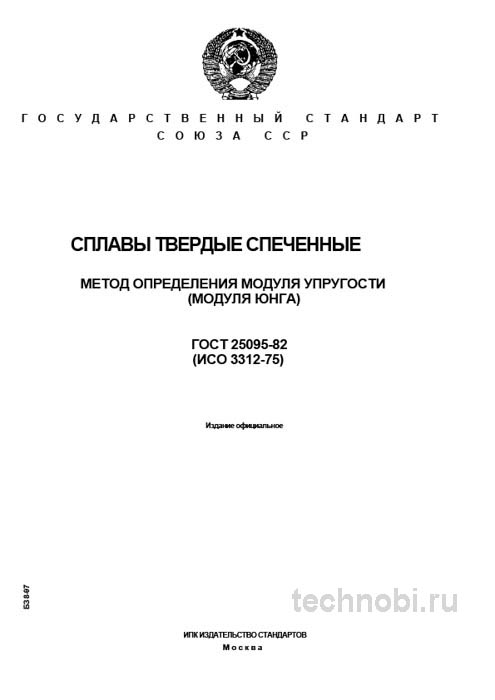

ГОСТ 25095-82 устанавливает резонансный метод определения модуля упругости при комнатной температуре для спеченных твердых сплавов. Его основная задача — обеспечить единообразие и достоверность измерений при входном контроле сырья, приемке готовой продукции и проведении научно-исследовательских работ. Это фундамент, на котором строится доверие к партии материала.
Область применения строго очерчена. Стандарт предназначен для изделий, изготовленных методом порошковой металлургии, преимущественно на основе карбидов вольфрама, титана, тантала с кобальтовой связкой. Методика неприменима для напайных пластин, напыленных покрытий или изделий сложной геометрической формы, не позволяющей изготовить стандартный образец. Если форма сложная — результат будет искажен. Точка.
Физический смысл метода прост и сложен одновременно. Мы заставляем образец вибрировать. Как струна гитары. Частота этой вибрации зависит от жесткости материала. Чем жестче материал, тем выше частота. Зная геометрию и массу, мы вычисляем модуль упругости. Это динамический метод, он не разрушает образец. Можно проверить каждую пластину, если нужно.
Важный нюанс, который не всегда очевиден при первом прочтении. Модуль упругости — это константа материала, но только для идеальной структуры. Если внутри есть поры, трещины или неравномерное распределение связки, модуль падает. Поэтому этот тест — лучший индикатор качества спекания. Многие этого не понимают и требуют от ГОСТа того, чего там нет. А потом удивляются, почему инструмент ломается.
На практике часто бывает так. Привозят сплавы, а в паспорте написано одно, по факту другое. ГОСТ 25095-82 дает инструмент для проверки. Если материал не попадает в классификацию, он не должен использоваться в ответственных узлах. Риски слишком велики.
Инженеры часто спрашивают, можно ли использовать этот метод для керамики. Ответ зависит от способности образца вибрировать без затухания. Для твердых сплавов — да. Для пористой керамики — сложно, сигнал теряется. Но нужно смотреть на конкретные цифры в протоколе испытаний. Абстракции тут не работают.
Еще один момент. Температура. Стандарт требует комнатной температуры. Если в цеху жарко или холодно, результат поплывет. Поэтому лаборатория должна быть климатизирована. В каждом регионе свои условия. Где-то влажность высокая, где-то сухо. Подстраиваться нужно под местность.
Ну, вы поняли. Главное — не брать кота в мешке. Требуйте документы. Проверяйте резонанс. И только потом запускайте в работу. Иначе переделка выйдет боком.
Требования к образцам и подготовка
Стандарт предъявляет жесткие требования к подготовке образцов, что является залогом точности измерений. Ошибка на этапе подготовки сделает все дальнейшие измерения бессмысленными. Геометрия имеет решающее значение. Используются стержни прямоугольного или круглого поперечного сечения. Это принципиальный момент, так как формула расчета завязана на точные геометрические параметры.
Размеры нормируются строго. Длина образца должна быть не менее 20 мм, а максимальный размер поперечного сечения — не более 1/10 длины. Это минимизирует погрешность, связанную с влиянием сдвиговых деформаций. Если образец слишком толстый, он будет вести себя не как стержень, а как балка. Частота изменится. Расчет будет неверным.
Качество поверхности тоже критично. Поверхность должна быть без сколов, трещин и других дефектов, способных исказить картину колебаний. Важный нюанс, который не всегда очевиден при приемке. Даже мелкие заусенцы или следы электроэрозионной обработки по торцам могут существенно повлиять на результат. На практике мы всегда дополнительно шлифуем торцы алмазным пастом для устранения малейших неровностей.
Параллельность торцов должна быть высокой. Если торец завален, датчик не снимет сигнал правильно. Вибрация пойдет не вдоль оси, а в сторону. Энергия рассеется. Резонансный пик будет размытым. Найти максимум станет невозможно. Оператор будет крутить ручку частоты часами.
Вот в чём загвоздка. Подготовка образца занимает больше времени, чем само измерение. Многие лаборатории пытаются срезать углы. Берут образец сразу после резки. Не шлифуют. Не проверяют параллельность. И получают разброс в 10 процентов. Потом грешат на прибор. А проблема в образце.
Иногда поставщики хитрят. Присылают образцы с идеальной геометрией, а основную партию делают хуже. Поэтому нужно требовать вырезки образцов из случайных мест партии. Не из специально подготовленных брусков. Иначе экономия на контроле превращается в убытки на производстве. Риски.
Для твердых сплавов важна еще и чистота поверхности от смазок. Если образец жирный, датчик будет проскальзывать. Сигнал будет слабым. Протирайте спиртом перед измерением. Это мелочь, но она влияет на повторяемость. Проверяли на практике — грязный образец давал разброс до 5 процентов.
Вот в чём нюанс. Лаборант может не заметить микротрещину на торце. А она станет концентратором напряжений при вибрации. Образец может разрушиться прямо на столе. Поэтому визуальный контроль под лупой обязателен перед каждым замером.
Кстати, цена на подготовку образцов включается в стоимость анализа. Но лучше потратить деньги сейчас, чем потом останавливать линию. Бюджет на контроль должен быть заложен в смете обязательно. Многие об этом забывают, а потом ищут, где сэкономить.
Оборудование и методика испытаний
Испытания проводятся на специальной установке, которая включает в себя несколько ключевых узлов. Генератор звуковых частот, вибратор для возбуждения колебаний, приемник колебаний, например, пьезоэлектрический датчик, и частотомер. Без качественного оборудования метод не работает. Это не тот случай, где можно обойтись подручными средствами.
Образец закрепляется в строго определенных точках. В зависимости от моды колебаний — продольной, изгибной или крутильной. Чаще всего используют изгибные колебания. Они проще возбуждаются и четче фиксируются. Частота генератора плавно изменяется до момента регистрации резонанса. Пик амплитуды должен быть острым. Если он пологий — что-то не так.
На практике часто сталкиваюсь с тем, что операторы пренебрегают калибровкой оборудования перед серией измерений. Что приводит к систематической погрешности. Контрольный образец с известным модулем упругости — обязательный атрибут измерительного поста. Проверяйте его каждое утро. И всё.
Крепление образца должно быть мягким. Если зажать его в тиски — вибрация уйдет в станину. Используют тонкие нити или мягкие прокладки. Узлы должны быть в узлах колебаний. Там, где амплитуда минимальна. Если поставить датчик в пучность — сигнал будет максимальным. Если в узел — ничего не услышите.
Влияние массы датчика тоже нужно учитывать. Если датчик тяжелый, он меняет собственную частоту образца. Для маленьких образцов это критично. Используйте легкие пьезоэлементы. Или бесконтактные методы, если позволяет бюджет. Лазерные виброметры дороже, но точнее. Они не нагружают образец.
Есть еще такой параметр, как затухание. Оно характеризует внутреннее трение в материале. Высокое затухание может говорить о микротрещинах или неоднородности. Стандарт не нормирует затухание жестко, но опытный технолог смотрит на него. Широкий резонансный пик — признак проблем. В 7 из 10 случаев это связано с дефектами структуры.
Вот в чём нюанс. Температура в лаборатории должна стабильной. Модуль упругости зависит от температуры. Если утром было 20 градусов, а днем 25 — результаты будут разными. Ведите журнал температуры. Корректируйте данные, если нужно.
Кстати, стоимость оборудования для резонансного метода ниже, чем для статических испытаний на разрыв. Но требуется квалифицированный оператор. Инвестиции в обучение персонала окупаются быстрее, чем покупка нового станка.
Интерпретация результатов и брак
При приемке партии твердосплавных изделий или заготовок данные о модуле упругости, полученные по ГОСТ 25095-82, являются весомым аргументом для принятия решения. Это не просто цифра. Это паспорт здоровья материала. Отклонения говорят о многом тому, кто умеет читать.
Соответствие марке. Каждая марка сплава, например ВК8, Т5К10, ТТ7К12, имеет характерный диапазон значений модуля упругости. Значительное отклонение от него может свидетельствовать о нарушении технологических условий производства. Несоответствии гранулометрического состава порошков, нарушениях режимов спекания или даже о недопустимом количестве примесей. Для ВК8 это значение должно находиться в диапазоне 580-630 ГПа. Выход за эти рамки — повод для углубленного анализа.
Однородность партии. Разброс значений внутри одной партии не должен превышать 5 процентов. Большой разброс — тревожный сигнал о нестабильности технологического процесса у поставщика. Если сегодня 600, а завтра 550 — технология плавает. Такой инструмент будет работать неустойчиво. Предсказать ресурс невозможно.
Косвенная оценка пористости. Хотя стандарт напрямую не определяет пористость, существует четкая корреляция. Повышенная пористость приводит к снижению измеренного модуля упругости. Таким образом, это быстрый и неразрушающий метод косвенной оценки плотности спеченного материала. Поры работают как пустоты, снижая жесткость.
Раз за разом при приемке мы проверяем не только абсолютное значение, но и повторяемость результатов на нескольких образцах из одной партии. Невозможность получить стабильный результат — верный признак брака. Если прибор скачет — проверяйте контакты. Если образец скачет — меняйте поставщика.
Таблица сравнения параметров поможет быстро сориентироваться при приемке. Ниже приведены основные отличия и требования, которые нужно проверять в первую очередь. Распечатайте и положите в папку мастера.
| Параметр | ГОСТ 25095-82 (Резонанс) | ГОСТ 26673-2015 (Статика) | Практическое значение |
|---|---|---|---|
| Назначение | Определение динамического модуля | Определение статического модуля | Разная физика нагружения |
| Суть метода | Измерение частоты колебаний | Измерение деформации под нагрузкой | Резонанс быстрее и точнее для сплавов |
| Скорость | Высокая, минуты на образец | Низкая, десятки минут | Для потока подходит только резонанс |
| Образец | Стержень простой формы | Образец сложной формы | Подготовка проще у ГОСТ 25095 |
| Погрешность | Зависит от геометрии и частоты | Зависит от измерения деформации | Резонанс дает меньше люфтов |
Как видно из таблицы, ГОСТ 25095-82 выигрывает в скорости и простоте. Что делает его идеальным для рутинного контроля качества в производственной среде. Статический метод дает более прямое значение, но он сложнее, дольше и требует изготовления образцов специальной формы. Что не всегда целесообразно при приемке каждой партии.
Цены, кстати, плавают. Зависят от объема заказа, марки сплава, сложности литья. Зимой литейные цеха могут давать скидки, но вывозить тяжелые втулки сложнее. Летом спрос выше. Планируйте закупки заранее. Если меньше — сроки плывут.
Бюджет на внедрение контроля
На основе многолетнего опыта работы с данным стандартом, сформулирую четкие рекомендации по финансам. Внедрение контроля по ГОСТ 25095-82 требует начальных вложений. Нужно купить установку, подготовить помещение, обучить персонал. Но это не расходы, это страховка.
Стоимость базовой установки для резонансных испытаний начинается от 300 тысяч рублей. Есть варианты дороже, с автоматикой и лазерными датчиками. Но для старта хватит и базовой версии. Главное — стабильность генератора и чувствительность датчика. Не гонитесь за брендом, смотрите на характеристики.
Бюджет на обслуживание включает калибровку раз в год и замену датчиков. Пьезоэлементы стареют. Их чувствительность падает. Закладывайте замену раз в 3-5 лет. Это копейки по сравнению со стоимостью партии бракованного инструмента. Окупаемость проекта зависит от объема производства.
Где купить оборудование? Ищите специализированных поставщиков лабораторного оборудования. Рынки и стихийные площадки — зло. Там нет документов, нет ответственности. Лучше переплатить немного, но быть уверенным в результате. Затраты на проверку окупаются отсутствием брака. Стоимость доставки может составить до 10 процентов от цены установки.
Для специалистов по закупкам: никогда не принимайте сплавы без протокола испытаний. Сертификат или паспорт на материал, результаты контроля от производителя. Это ваш главный рычаг в случае претензий. Нет документов — нет приемки. Точка.
Наиболее вероятные дефекты. Недоспекание. Проявляется в виде низкого значения модуля упругости. Переспекание. Может привести к росту зерна. Загрязнение шихты. Посторонние примеси могут кардинально изменить свойства сплава. Выявляется через значительное отклонение модуля Юнга от нормы. Не ленитесь проводить выборочный полный контроль.
Расходы на замену инструмента включают не только цену пластины, но и стоимость простоя станка. Иногда простой стоит дороже самого агрегата. Поэтому экономить на качестве нельзя. Инвестиции в контроль — это не траты. Это защита основного производства.
Вопросы и ответы
Можно ли использовать этот метод для готовых пластин? Да, если геометрия позволяет закрепить образец и снять сигнал. Но лучше использовать стандартные образцы-свидетели.
Сколько времени занимает одно измерение? В среднем 5-10 минут вместе с подготовкой. Быстрее, чем статический тест в разы.
Как часто нужно калибровать установку? Желательно раз в квартал. Или перед каждой важной партией. Точность не терпит экономии.
Что делать, если резонансный пик нечеткий? Проверьте крепление образца. Возможно, есть микротрещины или загрязнение поверхности.
Можно ли сравнивать результаты разных лабораторий? Да, если обе работают по ГОСТ 25095-82 и используют калиброванные образцы. Но разброс в 2-3 процента допустим.
Заключение
Внедрение практики обязательного контроля модуля упругости по ГОСТ 25095-82 на входном контроле — это не бюрократия, а эффективный инструмент снижения рисков. Он позволяет отсечь некачественный материал до того, как он будет запущен в производство. И станет причиной брака дорогостоящей оснастки или выхода из строя критического инструмента.
Расходы на соблюдение стандарта — это не траты, а вложение в ресурс оборудования. Не ленитесь читать документы. Проверяйте материал. И работайте на века. Без вариантов.
