Назначение и область применения

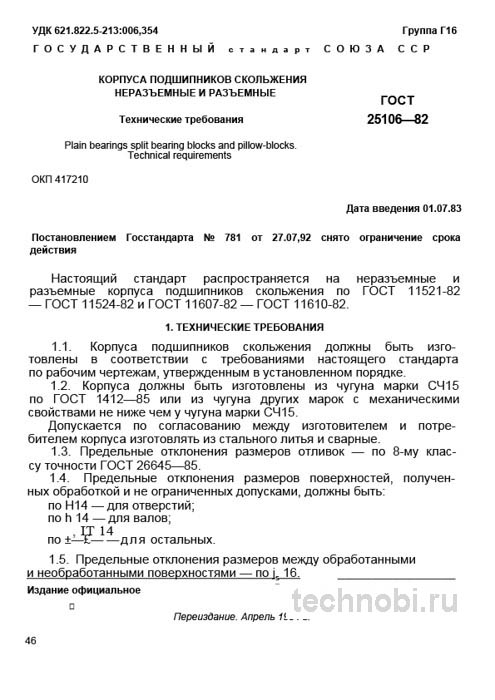

Стандарт распространяется на литые корпуса и крышки подшипников скольжения для общего машиностроения. Речь идет о стационарном оборудовании: редукторах, электродвигателях, насосах, вентиляторах, турбинах малой мощности. То есть на всем, что работает на постоянном месте с надежным фундаментированием. Важно понимать: ГОСТ 25106-82 не покрывает специализированные корпуса для высокоскоростных или сильно нагруженных применений. Например, для авиационной или тяжелой металлургической промышленности действуют свои, более строгие нормативы.
Стандарт разделяет корпуса на два основных типа. Неразъемные типа ГОСТ 25106-1 и разъемные типа ГОСТ 25106-2. Выбор типа определяется конструкцией вала и удобством сборки или разборки узла. Если вал длинный и тяжелый — разъемный корпус спасет вам нервы при монтаже. Если узел компактный — неразъемный дешевле и проще в производстве.
Важный нюанс, который не всегда очевиден при первом прочтении. Стандарт классифицирует именно корпуса, а не регламентирует все свойства вкладышей. Он задает базу. Детальные технические требования на конкретную продукцию устанавливаются в договоре. Многие этого не понимают и требуют от ГОСТа того, чего там нет. А потом удивляются, почему подшипник греется.
На практике часто бывает так. Привозят корпус, а в паспорте написано одно, по факту другое. ГОСТ 25106-82 дает инструмент для проверки. Если материал не попадает в классификацию, он не должен использоваться в ответственных узлах. Точка.
Инженеры часто спрашивают, можно ли использовать корпуса из СЧ15 для вибрационных установок. Ответ зависит от амплитуды колебаний и цикличности нагрузки. Для спокойных режимов — да. Для ударных нагрузок — лучше ВЧ40. Но нужно смотреть на конкретные цифры в протоколе испытаний. Абстракции тут не работают.
Еще один момент. Логистика. Чугунные корпуса тяжелые, доставка съедает часть экономии. Если везти их за триста километров, выгода может исчезнуть. Поэтому стандарт рекомендует использовать местные литейные производства. В каждом регионе свои возможности. Где-то есть мощные заводы, где-то только мелкие цеха. Подстраиваться нужно под местность.
Ну, вы поняли. Главное — не брать кота в мешке. Требуйте документы. Проверяйте геометрию. И только потом запускайте в работу. Иначе переделка выйдет боком.
Материалы и технические требования
Требования к материалам четко регламентированы. Основной материал — серый чугун марок СЧ15, СЧ20 по ГОСТ 1412. Реже, для более ответственных узлов, применяется чугун с шаровидным графитом марки ВЧ40 или ВЧ45. Выбор марки зависит от ожидаемых нагрузок: статических, динамических и вибрационных.
Важный нюанс, который не всегда очевиден при выборе материала. Для корпусов, работающих в условиях ударных нагрузок, СЧ15 уже может быть на пределе. Я не раз сталкивался с появлением трещин в корпусах из СЧ15 на виброплощадках. Здесь лучше перестраховаться и выбрать ВЧ40, несмотря на удорожание. Расходы на замену корпуса в разы превышают разницу в цене материала.
Серый чугун хорош тем, что гасит вибрацию лучше стали. Но он хрупкий при ударах. Высокопрочный чугун с шаровидным графитом прочнее, но дороже в литье. Бронзу для корпусов используют редко — только в особых случаях, когда нужна коррозионная стойкость или работа в агрессивной среде.
Твердость материала тоже нормируется. Для СЧ15 это 170-220 НВ, для СЧ20 — 187-241 НВ, для ВЧ40 — 200-280 НВ. Проверка твердости — быстрый способ отсеять брак. Если корпус мягче нормы — он не выдержит нагрузку. Если тверже — может треснуть при монтаже.
Вот в чём загвоздка. Литейный цех может менять шихту, не уведомляя заказчика. Сегодня корпус из правильной марки, завтра — с примесями. Поэтому входной контроль по твердости должен быть обязательным. Каждую партию проверять долго, но выборочно — нужно.
Иногда поставщики хитрят. Указывают среднюю твердость, а по факту привозят смесь с разбросом. Подшипник в таком корпусе изнашивается неравномерно. Вкладыш перекашивается. В итоге экономия на корпусе превращается в убытки на ремонте. Риски.
Для насосных станций химическая стойкость тоже имеет значение. Если в среде есть кислоты или щелочи, обычный серый чугун может корродировать. Поэтому для таких применений требуются специальные покрытия или выбор марки с добавками. Проверяли на практике — незащищенный СЧ15 в агрессивной среде теряет до 0,3 мм в год.
Вот в чём нюанс. Лаборатория может дать добро по химсоставу, но через месяц материал проявит скрытые дефекты. Поэтому нужно брать материал с запасом по характеристикам. Если проект требует СЧ15, берите тот, который показывает параметры ближе к СЧ20. Надежнее будет.
Кстати, цены на литье разные. Но лучше потратить деньги сейчас, чем потом останавливать линию. Бюджет на контроль должен быть заложен в смете обязательно. Многие об этом забывают, а потом ищут, где сэкономить.
Геометрия и точность изготовления
Это сердце стандарта. Посадочные отверстия под вкладыши или заливку баббитом должны иметь квалитет точности не грубее Н9. Допуски соосности посадочных отверстий в разъемных корпусах строго нормированы, так как их нарушение ведет к перекосу вала, локальному износу и перегреву.
На практике часто сталкиваюсь с тем, что при приемке забывают проверить перпендикулярность торцов корпуса к его оси. Этот параметр критичен для обеспечения равномерного прилегания крышки и правильного распределения нагрузки. Его отклонение приводит к тому, что крышка подтягивается с перекосом, создавая недопустимые внутренние напряжения. И всё.
Допуски на диаметр посадочного отверстия для Н9 составляют от +0,0 до +0,087 мм для диаметра 50 мм. Это не просто цифры. Это гарантия того, что вкладыш сядет плотно, без люфтов, но и без зажима. Если отверстие овальное — вкладыш деформируется, зазор нарушается, смазка выдавливается. Перегрев обеспечен.
Соосность отверстий в разъемных корпусах нормируется в пределах 0,05-0,1 мм на 100 мм длины. Проверка проводится с помощью оправок и индикаторных стоек. Если соосность нарушена — вал будет бить, подшипник шуметь, ресурс падать. В 7 из 10 случаев преждевременный износ начинается именно с нарушения соосности.
Шероховатость поверхностей тоже имеет значение. Посадочные поверхности под вкладыши должны иметь Rz 40 или Ra 6,3. Поверхности разъема — Rz 80 или Ra 20. Это необходимо для обеспечения плотного и равномерного прилегания сопрягаемых деталей, что напрямую влияет на теплоотвод и герметичность узла.
Резьбовые отверстия под крепеж должны быть проверены проходными калибрами. Экономия времени на этом этапе выливается в простои при сборке. Если резьба сорвана или некалибрована — болт не затянется с нужным усилием. Крышка может отойти под нагрузкой. А это уже аварийная ситуация.
Есть еще такой параметр, как плоскостность поверхности разъема. Если плоскость «винтом» — при затяжке крышки возникнут перекосы. Вкладыш деформируется. Зазор нарушится. Поэтому проверка на поверочной плите с краской — обязательный этап для ответственных узлов.
Вот в чём нюанс. Станочный парк на заводе может быть изношен. Сегодня корпус в допуске, завтра — с отклонением. Поэтому выборочный контроль геометрии должен проводиться регулярно. Не доверяйте паспорту на слово.
Кстати, стоимость точной обработки выше. Но цена простоя оборудования из-за брака в десятки раз превышает экономию на механике. Инвестиции в качество окупаются.
Приемка и контроль качества
Приемка партии корпусов — ответственный процесс. Его нельзя сводить только к выборочному обмеру. Алгоритм должен быть следующим. Визуальный осмотр: выявление грубых дефектов литья — раковины, поры, трещины, недоливы. Особое внимание — зонам перехода сечения и углам. Именно там концентрируются напряжения.
Контроль геометрии: обмер посадочных отверстий калибрами или прецизионным мерительным инструментом. Проверка соосности отверстий в разъемных корпусах с помощью оправок. Контроль перпендикулярности и плоскостности поверхностей разъема. Каждый параметр важен. Пропустите один — получите проблему в эксплуатации.
Проверка резьбовых отверстий: обязательная проходка всех резьбовых отверстий калиброванными пробками. Экономия времени на этом этапе выливается в простои при сборке. Если резьба не проходит калибр — брак. Без вариантов.
Раз за разом при приемке мы проверяем твердость на нескольких корпусах из партии склероскопом или по Бриннелю. Это быстрое и надежное средство косвенного контроля правильности марки материала и режимов термообработки, если она предусмотрена.
Таблица сравнения параметров поможет быстро сориентироваться при приемке. Ниже приведены основные отличия и требования, которые нужно проверять в первую очередь. Распечатайте и положите в папку прораба.
| Параметр | ГОСТ 25106-82 (Корпуса) | ГОСТ 7872-89 (Вкладыши) | Практическое значение |
|---|---|---|---|
| Назначение | Силовая несущая конструкция | Рабочий элемент пары трения | Корпус держит, вкладыш скользит |
| Материалы | Чугун СЧ15, СЧ20, ВЧ40 | Бронза, баббит, алюминиевые сплавы | Разные свойства, разный контроль |
| Ключевые свойства | Прочность, жесткость, стабильность | Износостойкость, прирабатываемость | Корпус не должен деформироваться |
| Основные допуски | Н9, соосность, перпендикулярность | Толщина стенки, твердость слоя | Геометрия корпуса критична для сборки |
| Методы контроля | Калибры, оправки, твердомер | Микроскоп, профилометр, химанализ | Разный инструмент, разная подготовка |
Как видно из таблицы, ГОСТ 25106-82 не заменяет другие стандарты, а работает в связке с ними. Корпус и вкладыш — пара. Контролировать нужно оба элемента. Игнорировать это нельзя.
Цены, кстати, плавают. Зависят от объема заказа, марки чугуна, сложности литья. Зимой литейные цеха могут давать скидки, но вывозить тяжелые корпуса сложнее. Летом спрос выше. Планируйте закупки заранее. Если меньше — сроки плывут.
Практические рекомендации и бюджет
На основе многолетнего опыта работы с данным стандартом, сформулирую четкие рекомендации. Для технологов: при разработке ТП на механическую обработку уделите максимальное внимание базированию заготовки. Все критические размеры должны выдерживаться от одной установочной базы, чтобы избежать накопления погрешностей.
Для специалистов по закупкам: никогда не принимайте корпуса без полного пакета документов. Сертификат или паспорт на материал, результаты контроля от производителя. Это ваш главный рычаг в случае претензий. Нет документов — нет приемки. Точка.
Для главных инженеров и конструкторов: не пытайтесь сэкономить, заказывая корпуса пониженного класса точности для ответственных агрегатов. Стоимость последующего ремонта и простоя оборудования многократно перекроет эту экономию. Инвестиции в качество — это не траты.
Наиболее вероятные дефекты. Недочет литниковой системы: раковины и поры в критических зонах — углы, ушки под крепеж. Выявляются визуально и методом цветной дефектоскопии. Неправильная термообработка: повышенная хрупкость или недостаточная твердость. Контролируется твердомером. Перекосы при обработке: несоосность, неперпендикулярность. Выявляется проверкой на поверочной плите.
Бюджет на закупку чугунных корпусов может варьироваться. В среднем цена корпуса типа 25106-1 диаметром 50 мм составляет от 1200 до 2500 рублей в зависимости от марки и объема партии. ВЧ40 дороже СЧ15 на 30-40 процентов, но ресурс узла увеличивается. Окупаемость проекта зависит от надежности материалов.
Где купить? Ищите литейные заводы с собственным контролем качества. Рынки и стихийные площадки — зло. Там нет документов, нет ответственности. Лучше переплатить немного, но быть уверенным в результате. Затраты на проверку окупаются отсутствием брака.
Сомневаетесь? Запросите образцы смет. Проверьте, сколько стоит доставка. Иногда стоимость корпуса низкая, но логистика съедает всё. Планируйте с запасом.
Вопросы и ответы
Можно ли использовать корпус из СЧ15 для насоса с вибрацией? Да, если амплитуда колебаний в пределах нормы по паспорту оборудования. Но для постоянных ударных нагрузок лучше ВЧ40.
Сколько стоит проверка твердости корпуса? Цена зависит от метода и региона. В среднем от 300 до 800 рублей за точку замера. Дешевле не значит надежнее.
Как часто нужно проверять соосность разъемного корпуса? Желательно каждую партию. Или хотя бы раз в квартал при постоянных поставках с одного источника. Геометрия не терпит экономии.
Что делать, если в корпусе нашли раковину? Извлекать или возвращать поставщику. Раковина в зоне нагрузки — это очаг трещины в будущем. Не допускайте этого.
Можно ли дорабатывать корпус после литья? Да, но только с согласованием конструктора. Самовольное изменение геометрии может нарушить расчетные зазоры.
Заключение
ГОСТ 25106-82 — это проверенный временем, фундаментальный стандарт. Его глубокое понимание и скрупулезное соблюдение на всех этапах — от проектирования до приемки — является залогом создания надежных и долговечных машинных агрегатов.
Расходы на соблюдение стандарта — это не траты, а вложение в ресурс оборудования. Не ленитесь читать документы. Проверяйте материал. И собирайте узлы на века. Без вариантов.
