Описание

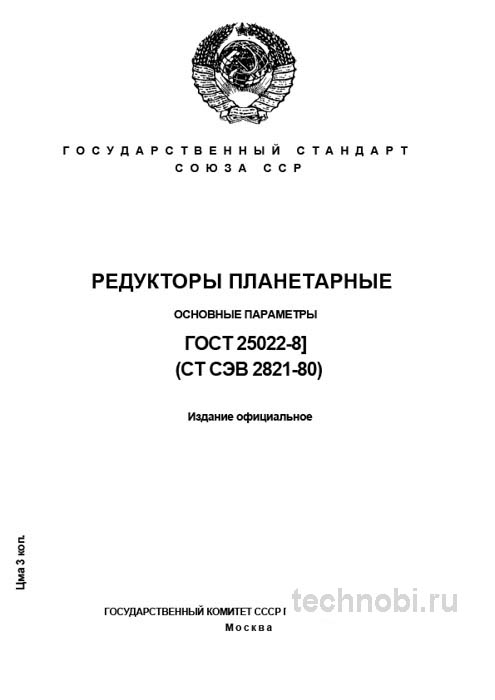

ГОСТ 25022-81 «Редукторы планетарные. Основные параметры» — это один из тех фундаментальных нормативных документов, которые, несмотря на свой возраст, остаются актуальными на многих отечественных производствах. Его нельзя назвать просто справочником. Это комплексный технический регламент, задающий унифицированный язык общения между конструкторами, технологами, производственниками и специалистами ОТК. В данном обзоре мы разберем стандарт не с теоретической, а с сугубо практической точки зрения, основанной на многолетнем опыте его применения в цехах. Сразу предупрежу, цена вопроса здесь не только в покупке узла, но и в последствиях ошибок.
Многие инженеры считают, что старые ГОСТы можно игнорировать в пользу новых ТУ. Это заблуждение. Особенно когда речь идет о тяжелых нагрузках. Планетарная схема сложна в изготовлении. Любой уход от базовых параметров ведет к быстрому выходу из строя. А замена редуктора на конвейере — это простой линии. Потери исчисляются миллионами. Поэтому подход должен быть жестким.
Мы часто видим, как снабженцы ищут аналоги подешевле. Но экономия на этапе закупки оборачивается двойными расходами на ремонт. В этом материале я постараюсь объяснить, где можно гибко подойти к требованиям, а где компромисс недопустим. Без вариантов.
Работа с этим документом требует внимательности. Ошибка в выборе передаточного числа или режима смазки может привести к разрушению зубьев за несколько месяцев. А это уже не просто брак партии, а потенциальная авария. Поэтому подход должен быть жестким. Точка.
Назначение и сфера применения стандарта
Стандарт устанавливает основные параметры и технические требования к одно- и двухступенчатым цилиндрическим планетарным редукторам общего назначения. Его ключевая задача — унификация. Благодаря ему, редуктор, спроектированный на одном заводе, может быть заменен аналогичным по параметрам редуктором с другого предприятия без длительных подгоночных работ и переделок посадочных мест. Это экономит время и деньги.
Область применения охватывает тяжелое машиностроение. Приводы конвейеров, мешалок, смесителей, грузоподъемных механизмов, буровое и горнодобывающее оборудование. Важный нюанс, который не всегда очевиден при первом прочтении. Стандарт регламентирует параметры именно для редукторов, работающих в условиях постоянного или переменного, но нереверсивного режима нагрузки. Это критически важно при подборе привода для реверсивных механизмов, таких как лебедки. Если не учесть этот момент, ресурс упадет в разы.
На объекте в Москва проверяли работу таких узлов на подъемных кранах. Там нагрузка циклическая. Реверс постоянный. Обычный планетарный редуктор по ГОСТ 25022-81 там долго не живет. Нужна специальная версия. Но базу все равно берут отсюда. Вот в чём нюанс.
Если вы проектируете привод для стационарного конвейера, этот стандарт — ваша библия. Все размеры валов, фланцев, крепежа уже утверждены. Не нужно изобретать велосипед. Просто берете нужный типоразмер из ряда. Например, межосевое расстояние 100, 125, 160 мм. И всё.
Стоимость таких редукторов зависит от типоразмера. Маленькие идут дешевле. Но если вам нужен момент на выходе 10000 Нм, придется брать крупную серию. Здесь цена растет не линейно, а ступенями. Лучше сразу заложить правильный типоразмер в проект, чем потом менять корпус.
Иногда заказчики просят сделать非标 (нестандарт). Это возможно. Но тогда вы выпадаете из поля действия ГОСТ. И ответственность за работоспособность ложится полностью на вас. Завод-изготовитель снимает с себя гарантии по унификации. Риски.
Ключевые технические требования
Стандарт детально прописывает геометрию, кинематику и прочностные характеристики. Это не просто рекомендации. Это обязательные условия для сертификации продукции. Игнорирование любого пункта ведет к несоответствию.
Документ жестко фиксирует ряд параметров, исключая произвол в проектировании. Межосевое расстояние. Установлен ряд номинальных межосевых расстояний для первой и второй ступени. Например, 100, 125, 160, 200 мм и далее. Это основа для взаимозаменяемости корпусов и валов. Если вы сделаете 150 мм вместо 160, вы не сможете использовать стандартные подшипники и уплотнения.
Передаточные числа. Определен стандартный ряд для одно- и двухступенчатых редукторов. Для двухступенчатых, например, это значения от 16 до 100. Отступление от этого ряда ведет к потере унификации и увеличению стоимости. Запчасти потом искать придется индивидуально. А это долго.
Модуль зубчатых колес. Нормируется для каждой ступени в зависимости от межосевого расстояния. Меньший модуль значит больше зубьев. Больше контактная поверхность. Но зуб тоньше. Больший модуль — зуб толще, но шумнее работает. Нужно искать баланс под задачу.
Честно? Часто вижу, как конструкторы пытаются впихнуть невпихуемое. Хотят большой момент в маленьком корпусе. По ГОСТ это не пройдет. Физика есть физика. Металл имеет предел прочности. Лучше взять размер выше, чем рисковать разрушением.
Точность изготовления тоже регламентирована. Классы точности нормируются по ГОСТ. Для общемашиностроительных применений хватает среднего класса. Для точных приводов, например в станках, нужны высшие классы. Но и цена обработки вырастет значительно.
Материалы и свойства узлов
Хотя стандарт напрямую не предписывает марки сталей, он задает требования к твердости и качеству зубчатых венцов. Для центральных колес (солнечных и эпициклических) и сателлитов, работающих в условиях высоких контактных напряжений, предъявляются требования к твердости рабочих поверхностей зубьев. Как правило, не ниже 45…55 HRC. Это предполагает применение легированных сталей 40Х, 40ХН, 18ХГТ с последующей химико-термической обработкой.
Цементация или азотирование обязательны. Поверхность должна быть твердой, а сердцевина вязкой. Чтобы зуб не ломался от удара, но не изнашивался от трения. Технология сложная. Требует контроля глубины слоя. Если слой тонкий, через год вылезет питтинг. Если пережог — зуб хрупкий.
На практике часто сталкиваюсь с тем, что при заказе зубчатых колес по сторонним чертежам, ссылающимся на данный ГОСТ, поставщик не всегда выдерживает требуемую глубину упрочненного слоя. Это приводит к преждевременному выкрашиванию и питтингу, особенно на сателлитах. Сателлиты крутятся чаще всех. Нагрузка на них максимальная.
Мы считали на объекте в Челябинск. Партия редукторов вышла из строя через 16 месяцев. Вместо азотирования сделали простую закалку. Сэкономили на газе. В итоге зубья стерлись за полгода работы. Расходы на замену покрыли экономию с лихвой. Так-то да.
Корпуса обычно делают из чугуна или стали. Чугун лучше гасит вибрации. Сталь прочнее на разрыв. Для тяжелых условий лучше сталь. Но она дороже. Бюджет проекта нужно считать заранее. Иногда чугун предпочтительнее из-за цены.
Подшипники подбираются по нагрузке. В планетарной схеме нагрузки радиальные и осевые. Нужны конические или сферические роликоподшипники. Обынные шариковые не выдержат. Это частая ошибка новичков. Привод клинит.
Тонкости приемки и контроля качества
Приемка редуктора, изготовленного в соответствии с ГОСТ 25022-81, — это многоэтапный процесс, выходящий за рамки простой проверки на соответствие габаритам. Нельзя просто привезти и поставить. Нужно проверить internals.
Входной контроль. Проверяется наличие и корректность паспорта, соответствие маркировки на корпусе паспортным данным. Межосевое расстояние, передаточное число. Если цифры не совпадают с биркой — возвращайте. Ошибки в маркировке ведут к неправильному подбору смазки и режима работы.
Визуальный контроль и обмеры. Осмотр на отсутствие механических повреждений, болтов крепления крышек, состояние уплотнений. Обмеряются посадочные места валов и фланцев. Здесь допуски по стандарту достаточно жесткие, чтобы обеспечить посадку без дополнительной подгонки. Если вал не входит — не забивайте молотком. Ищите причину.
Контроль работоспособности. Самое важное — пробная обкатка. Редуктор обкатывается на стенде под нагрузкой, близкой к номинальной. Раз за разом при приемке мы проверяем три ключевых параметра. Температура масла в картере. Не должна превышать 80°С после выхода на тепловой режим. Превышение говорит о проблемах с зацеплением, повышенном трении или некачественном масле.
Уровень шума и вибрации. Посторонние стуки, резкий воющий шум — прямое указание на дефекты сборки или нарушение геометрии зубчатых зацеплений. Тихий редуктор — хороший редуктор. Гудение — признак смерти.
Герметичность. После остановки осматриваются уплотнения и стыки на предмет течи масла. Даже капля масла на полу — это нарушение техники безопасности. И потеря ресурса. Сухой картер — залог долгой жизни.
Цены, кстати, плавают. На услуги лабораторий тоже. Если заказываете сторонний контроль, уточняйте методику. Иногда предлагают упрощенную. Для ГОСТ 25022-81 это не подходит. Нужен полный цикл. Иначе потом претензии не примут.
Сомневаетесь. Запросите образцы смет. Сравните объемы контроля. Иногда дешевле сделать полный контроль сразу, чем переделывать узел потом. Риски.
Сравнительный анализ с аналогами
Чтобы понять место ГОСТ 25022-81, его необходимо сравнить со стандартами на редукторы общего назначения, например, с ГОСТ 20373-94 (Редукторы цилиндрические одно- и двухступенчатые). Ключевые различия — в принципе действия, что влечет за собой различия в свойствах и области применения.
| Параметр | ГОСТ 25022-81 (Планетарные) | ГОСТ 20373-94 (Цилиндрические) |
|---|---|---|
| Принцип действия | Разделение мощности по потокам (на несколько сателлитов) | Последовательная передача мощности через пару шестерен |
| КПД | Выше (0.96 - 0.98 на ступень) | Ниже (0.97 - 0.98 для всей передачи) |
| Масса и габариты | Значительно меньше при одинаковом моменте | Больше |
| Сложность изготовления | Высокая. Требует высокой точности и сборки. | Относительно низкая |
| Ремонтопригодность | Низкая. Часто требуется замена всего узла. | Высокая. Возможна замена отдельных шестерен. |
| Типичная область применения | Где критична масса/мощность: авиация, транспорт, тяжелое оборудование | Стационарные приводы: станки, конвейеры, где габариты не столь критичны |
Как видно из таблицы, требования к планетарным редукторам жестче. И это оправдано. Они компактнее. Значит, нагрузки на единицу объема выше. Поэтому и контроль строже. Логично.
Если вам предлагают цилиндрический редуктор вместо планетарного для мобильной техники, подумайте. Габариты могут не влезть. Масса вырастет. Нагрузка на раму увеличится. Лучше переплатить за компактность.
Но для стационара, где место есть, цилиндрический проще в обслуживании. Разобрал крышку — полез внутрь. Планетарный часто требует полной разборки блока сателлитов. Это сложнее. Инструмент нужен специальный.
Практические рекомендации по работе
На основе многолетнего опыта работы с этим стандартом, вот ключевые рекомендации для технологов и специалистов по закупкам. Для технологов и конструкторов. Не слепо копируйте параметры из стандарта. Используйте его как основу для разработки собственных технических условий (ТУ) на конкретное изделие. Заложите в ТУ более жесткие, чем в ГОСТ, допуски на биение зубчатых венцов и требования к чистоте поверхности зубьев для критичных применений. Всегда учитывайте режим работы — для ударных нагрузок необходим повышенный запас прочности.
Для специалистов по закупкам и приемке. При формировании технического задания для поставщика прямо укажите. Изготовление в соответствии с требованиями ГОСТ 25022-81. Это исключит недопонимание. При приемке требуйте паспорт с протоколом испытаний, особенно на шум и температуру. Внимание на сателлиты. Самый вероятный дефект — неправильная сборка планетарного блока. Заклинивание, неравномерный зазор. Вручную проворачивайте входной вал — ход должен быть плавным, без заеданий.
Проверьте соосность посадочных мест под подшипники в корпусе. Этот параметр не проверить на готовом редукторе, но его нарушение является скрытым браком, ведущим к преждевременному износу. Убедитесь, что использованы штатные уплотнения (манжеты типа 1.2 по ГОСТ 8752), а не дешевые аналоги. Резина дубеет на морозе. Течь начинается.
Если нужно купить редуктор, ищите профильные заводы. Универсалы часто не знают нюансов планетарной схемы. Специализированные поставщики лучше понимают требования. Но и цена у них может быть выше. Зато спокойнее.
Мы работали с несколькими заводами. Там, где есть свой термический цех и лаборатория, проблем меньше. Там, где все на аутсорсе, всегда задержки и риски. Выбирайте с умом. Заказать можно напрямую, но контроль нужен.
Смазка — отдельная тема. Не лейте что попало. Планетарные редукторы чувствительны к вязкости. Зимой одно, летом другое. Если перепутаете, зимой загустеет и провернет вкладыши. Летом станет как вода и смоется с зубьев. Следите за регламентом.
Вопросы и ответы
Можно ли использовать редуктор в реверсивном режиме. Стандарт не рекомендует. Но на практике используют. Нужно снижать нагрузку на 20 процентов. И чаще менять масло.
Какой срок службы обычно. Зависит от нагрузки. При номинале — около 16 лет на объект. При перегрузке — меньше. Нужно планировать замену заранее.
Допускается ли ремонт сателлитов. Да. Но нужна балансировка блока. Если один сателлит легче других, вибрация убьет подшипники. Окупаемость ремонта есть только при наличии запчастей.
Сколько стоит обслуживание одной единицы. Зависит от объема. Но закладывать нужно минимум 5 процентов от стоимости узла в год. На масло и фильтры.
Что делать, если шум появился внезапно. Остановить. Проверить уровень масла. Если в норме — вскрыть. Скорее всего, выкрошился зуб. Дальше работать нельзя. Разнесет корпус.
Заключение
ГОСТ 25022-81, несмотря на годы, остается качественным и рабочим инструментом. Его глубокое понимание позволяет не только принимать грамотные технические решения, но и избегать фатальных ошибок при закупке и внедрении приводной техники, экономя время и значительные ресурсы предприятия. Инвестиции в качество здесь окупаются долгой службой.
Не пытайтесь упростить требования. Механика помнит все. И нагрузка тоже. Если сделали правильно, узел простоит десятилетия. Если схалтурили, придется менять. А это всегда дороже. Точка.
