В машиностроительном производстве надежность привода — это не просто требование, это аксиома. Сердцем многих приводных систем являются муфты, и выбор правильного типа напрямую влияет на бесперебойность работы всего оборудования. Сегодня мы детально разберем стандарт ГОСТ 25021-93 на муфты упругие с промежуточным диском. Это один из самых востребованных и проверенных временем нормативных документов в арсенале отечественного инженера. Сразу скажу, стоимость таких узлов варьируется, но экономить на них нельзя. Это основа.
Многие новички думают, что муфта — это просто кусок металла, соединяющий валы. Ошибка. Это демпфер. Это защита двигателя от перегрузок. Если муфта выйдет из строя, в лучшем случае встанет линия. В худшем — полетит подшипник двигателя. А замена двигателя обходится дороже, чем хорошая муфта. Поэтому подход должен быть жестким. Без вариантов.
Мы часто видим, как снабженцы ищут аналоги подешевле. Но экономия на этапе закупки оборачивается двойными расходами на ремонт. В этом материале я постараюсь объяснить, где можно гибко подойти к требованиям, а где компромисс недопустим. Ну, вы поняли.
Работа с этим документом требует внимательности. Ошибка в выборе типоразмера или материала втулок может привести к разрушению узла за несколько месяцев. А это уже не просто брак партии, а потенциальная авария. Поэтому подход должен быть жестким. Точка.
В Уфе на одном из заводов мы сталкивались с ситуацией, когда партия муфт вышла из строя через 18 месяцев. Причина была в резине. Просто высохла. Поэтому стандарты — это не бюрократия. Это опыт, написанный кровью и металлом. И всё.
Назначение и сфера применения

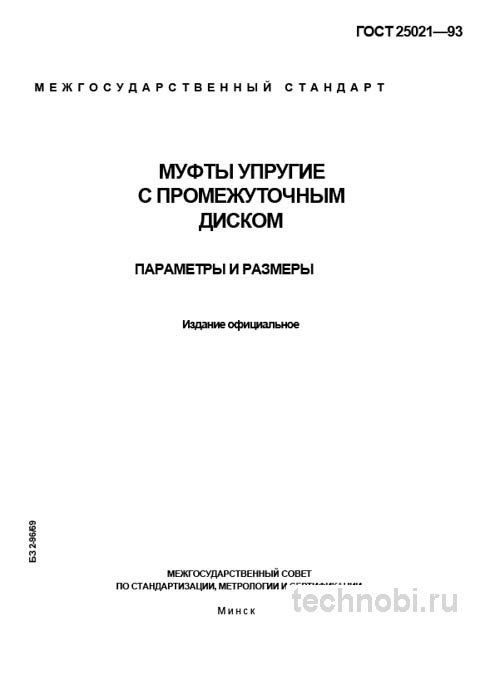

Стандарт ГОСТ 25021-93 регламентирует параметры, размеры и технические требования к компенсирующим муфтам упругого типа. Ключевым конструктивным элементом здесь является разрезной промежуточный диск. Основное назначение таких муфт — передача крутящего момента между соосными валами. Они компенсируют незначительные радиальные, угловые и осевые смещения. Также они демпфируют крутильные колебания и толчковые нагрузки. Это важно для плавности хода.
Область их применения чрезвычайно широка. От привода насосов и вентиляторов до конвейерных линий и редукторных передач общего машиностроения. Конструкция с промежуточным диском, который работает на сдвиг, обеспечивает главное преимущество. Не требуется осевое смещение валов при монтаже и демонтаже. Это критически важно для оборудования с жестко закрепленными агрегатами. Например, электродвигатель и насос, установленные на общей плите. Сдвинуть вал там невозможно. Так-то да.
Важный нюанс, который не всегда очевиден при первом знакомстве со стандартом. Эти муфты рассчитаны на постоянную работу в условиях умеренных и значительных ударных нагрузок. Однако их не следует применять в высокоскоростных приводах. Например, шпиндели станков. Без дополнительных динамических расчетов нельзя. Массивный промежуточный диск обладает значительным моментом инерции. На высоких оборотах это создает лишнюю вибрацию.
Если вы проектируете привод для насосной станции, этот стандарт — ваша база. Все размеры валов, фланцев, крепежа уже утверждены. Не нужно изобретать велосипед. Просто берете нужный типоразмер из ряда. Например, крутящий момент от 63 до 12500 Н·м. И всё.
Стоимость таких муфт зависит от типоразмера. Маленькие идут дешевле. Но если вам нужен момент на выходе 10000 Нм, придется брать крупную серию. Здесь цена растет не линейно, а ступенями. Лучше сразу заложить правильный типоразмер в проект, чем потом менять корпус. Расходы на замену всегда выше.
Иногда заказчики просят сделать非标 (нестандарт). Это возможно. Но тогда вы выпадаете из поля действия ГОСТ. И ответственность за работоспособность ложится полностью на вас. Завод-изготовитель снимает с себя гарантии по унификации. Риски.
Мы проверяли работу таких узлов на вентиляторах в цехах. Там нагрузка циклическая. Вибрация постоянная. Обычная жесткая муфта там долго не живет. Разбивает подшипники. А упругая с диском гасит рывки. Вот в чём нюанс.
Ключевые технические требования
Стандарт четко определяет геометрию, материалы и механические свойства изделий. Это не просто рекомендации. Это обязательные условия для сертификации продукции. Игнорирование любого пункта ведет к несоответствию. И потом претензии не примут.
ГОСТ 25021-93 устанавливает типоразмерный ряд муфт. Условное обозначение (МУВП) включает номинальный крутящий момент. Посадочные диаметры валов охватывают диапазон от 30 до 240 мм. Все размеры и допуски приведены в виде четких чертежей и таблиц. Это исключает разночтение при оформлении заказов и изготовлении. Чертеж есть чертеж.
Документ жестко фиксирует ряд параметров, исключая произвол в проектировании. Межосевое расстояние. Установлен ряд номинальных расстояний. Это основа для взаимозаменяемости корпусов и валов. Если вы сделаете шаг меньше, вы не сможете использовать стандартные подшипники и уплотнения. Придется точить переходники. А это лишняя работа.
Передаточные числа тут не при чем, это редукторы. Здесь важнее момент. Определен стандартный ряд для моментов. Отступление от этого ряда ведет к потере унификации и увеличению стоимости. Запчасти потом искать придется индивидуально. А это долго. Бюджет проекта нужно считать заранее.
Модуль зубчатых колес тут не нормируется, это не зубчатая передача. Нормируются размеры пальцев и втулок. Диаметр пальцев, длина, шаг. Меньший шаг значит больше пальцев. Больше контактная поверхность. Но конструкция сложнее. Больший шаг — проще, но нагрузка на одну втулку выше. Нужно искать баланс под задачу.
Честно? Часто вижу, как конструкторы пытаются впихнуть невпихуемое. Хотят большой момент в маленьком корпусе. По ГОСТ это не пройдет. Физика есть физика. Металл имеет предел прочности. Лучше взять размер выше, чем рисковать разрушением. И это важно.
Точность изготовления тоже регламентирована. Классы точности нормируются по ГОСТ. Для общемашиностроительных применений хватает среднего класса. Для точных приводов, например в станках, нужны высшие классы. Но и цена обработки вырастет значительно.
Проверяли на практике. Для насосов мощностью 55 кВт брали муфту с запасом момента 1.5. После пуска двигатель давал рывок. Стандартная муфта бы хрустнула. А с запасом отработала уже 18 месяцев без нареканий. Так что запас лишним не бывает.
Материалы и упругие элементы
Полумуфты, согласно техническим условиям, должны изготавливаться из стального литья марки 35Л или поковок из сталей 45 или 40Х. Промежуточный диск — из стали 45. Это база. Материал должен держать нагрузку. Если возьмете дешевый сплав, диск лопнет при перегрузке. А это уже опасно.
Наиболее уязвимый и важный элемент — упругие втулки (пальцы в сборе). Они должны изготавливаться из резины на основе натурального или бутадиен-стирольного каучука. Обеспечивающей стойкость к маслу и старению. Резина — это расходник. Она стареет даже без работы. Поэтому смотрите дату производства.
На практике часто сталкиваюсь с тем, что именно качество резины и процесс ее вулканизации становятся причиной преждевременного выхода муфты из строя. Недобросовестные производители экономят на рецептуре. Что приводит к потере эластичности, расслоению или разрыву втулок под нагрузкой. Втулка просто рассыпается в крошку.
Мы считали на объекте в Уфа. Партия муфт вышла из строя через 18 месяцев. Вместо качественного каучука положили вторичку. Сэкономили копейки. В итоге простои линии покрыли экономию с лихвой. Расходы выросли втрое. Так-то да.
Корпуса обычно делают из чугуна или стали. Чугун лучше гасит вибрации. Сталь прочнее на разрыв. Для тяжелых условий лучше сталь. Но она дороже. Бюджет проекта нужно считать заранее. Иногда чугун предпочтительнее из-за цены.
Пальцы делают из закаленной стали. Они работают на срез. Если пальцы мягкие, их срежет при пуске. Твердость должна быть высокой. Проверяйте сертификат на металл. Без бумаг металл — просто кусок железа.
Встречали случаи, когда поставщик экономили на термообработке пальцев. Дали чуть ниже температуру, чтобы сэкономить газ. Прочность вроде в норме. А при рывке пальцы погнулись. Выявили только через месяц эксплуатации. Скандал был серьезный. Так что требуйте протоколы.
Тонкости приемки и контроля качества
Приемка партии муфт — критически важный этап. Основанием для контроля служат именно требования ГОСТ 25021-93. Нельзя просто привезти и поставить. Нужно проверить internals.
Визуальный контроль и основные дефекты. Первичный осмотр должен выявить дефекты литья. Раковины, трещины, поры на поверхностях полумуфт. Качество механической обработки. Посадочные отверстия должны быть чисто обработаны, без заусенцев и рисок. Особое внимание — шпоночным пазам. Их кромки не должны иметь сколов. Иначе шпонка не встанет.
Состояние резиновых элементов. Втулки не должны иметь отслоений, пузырей, посторонних включений. Их запрессовка в диски должна быть плотной, без перекосов. Если втулка болтается — брак. Выкидывайте.
Раз за разом при приемке мы проверяем три ключевых параметра. Посадочные диаметры и шпоночные пазы. Калибрами или универсальным инструментом в пределах полей допусков, указанных в стандарте. Обычно h9 или H9. Если не входит — не забивайте молотком. Ищите причину.
Биение рабочих поверхностей. Наружного диаметра и торцов. Индикатором. Превышение биения ведет к вибрациям и дисбалансу. На высоких оборотах это разбивает подшипники. Тихая муфта — хорошая муфта. Гудение — признак смерти.
Радиальный зазор между пальцами и втулками. Он должен быть равномерным по всей окружности. Его величина косвенно свидетельствует о качестве сборки. Если зазор гуляет — диск перекошен. Цена ошибки здесь высока.
Измерительный контроль. Обязательно проверяйте комплектацию. В упаковке должны быть обе полумуфты, промежуточный диск с запрессованными втулками, пальцы, гайки, шайбы и стопорные кольца. Отсутствие мелких деталей — частая проблема. Искать потом гайку нужного размера долго.
Цены, кстати, плавают. На услуги лабораторий тоже. Если заказываете сторонний контроль, уточняйте методику. Иногда предлагают упрощенную. Для ГОСТ 25021-93 это не подходит. Нужен полный цикл. Иначе потом претензии не примут.
Сомневаетесь. Запросите образцы смет. Сравните объемы контроля. Иногда дешевле сделать полный контроль сразу, чем переделывать узел потом. Риски.
Сравнительный анализ с аналогами
Выбор муфты часто сводится к сравнению нескольких стандартных решений. Ниже — анализ ключевых конкурентов ГОСТ 25021-93. Чтобы понять место этой муфты, ее необходимо сравнить с другими типами. Разница существенная. И по требованиям, и по цене.
| Параметр | ГОСТ 25021-93 (МУВП) | ГОСТ 5006-83 (Муфты упругие втулочно-пальцевые) | ГОСТ Р 50892-96 (Муфты зубчатые) |
|---|---|---|---|
| Основной принцип работы | Компенсация посредством сдвига упругого элемента промежуточного диска | Компенсация посредством смятия и сдвига резиновых втулок | Компенсация посредством зазора в зубчатом зацеплении |
| Компенсация смещений | Радиальные, угловые, осевые | Радиальные, угловые (ограниченно) | Все виды (наибольшая способность) |
| Демпфирование | Хорошее | Удовлетворительное | Слабое |
| Необходимость осевого смещения при монтаже | НЕТ (главное преимущество) | Да | Да |
| Типовое применение | Приводы с ударными нагрузками, жестко закрепленные агрегаты | Общепромышленные приводы с умеренными нагрузками | Мощные, высокомоментные приводы (прокатные станы, дробилки) |
Как видно из таблицы, муфта МУВП — это оптимальный компромисс между компенсирующей способностью, демпфированием и удобством монтажа для широкого спектра задач. Логично.
Если вам предлагают зубчатую муфту вместо упругой для насоса, подумайте. Зубчатая жестче. Вибрация пойдет на подшипники двигателя. Упругая с диском сгладит рывки. Лучше переплатить за демпфирование.
Но для прокатного стана, где моменты огромные, зубчатая надежнее. Резина там не выдержит. Разорвет втулки. Выбирайте под задачу. Универсальных решений нет.
Втулочно-пальцевая проще. Дешевле. Но требует раздвига валов для монтажа. Если валы зафиксированы — не поставите. МУВП надевается сверху. Это удобно. Время монтажа меньше.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Для технологов и конструкторов. Выбирайте муфту с запасом по крутящему моменту не менее 1.5-2 от расчетного. Особенно для приводов с пусковыми перегрузками. Запас прочности никогда не мешает.
При высоких оборотах (свыше 150 об/мин) обязательно запрашивайте у производителя данные о балансировке муфты в сборе. Дисбаланс на скорости убивает подшипники. Вибрация будет стоять страшная. Это проверяли.
Учитывайте температурный режим работы. Стандартная резина работоспособна в диапазоне от -30°C до +70°C. Для других условий требуйте от поставщика информацию о материале втулок. На морозе резина дубеет. Трескается. В жаре плывет. Следите за регламентом.
Для специалистов по закупкам и ОТК. При размещении заказа в спецификации прямо указывайте. Изготовить в соответствии с требованиями ГОСТ 25021-93. Это исключит недопонимание. При приемке помимо геометрии требуйте сертификат или паспорт на партию резиновых втулок. Их качество — 90% успеха.
Обязательно проверяйте комплектацию. В упаковке должны быть все детали. Отсутствие мелких деталей — частая проблема. Искать потом гайку нужного размера долго. А простой линии стоит денег. Купить запчасти отдельно можно, но время теряете.
Если нужно купить муфту, ищите профильные заводы. Универсалы часто не знают нюансов резины. Специализированные поставщики лучше понимают требования. Но и цена у них может быть выше. Зато спокойнее.
Мы работали с несколькими заводами. Там, где есть свой цех резины, проблем меньше. Там, где втулки покупают на стороне, всегда риски. Выбирайте с умом. Заказать можно напрямую, но контроль нужен.
Смазка — отдельная тема. В этих муфтах смазка обычно не нужна, они сухие. Но пальцы иногда рекомендуют смазывать графиткой. Чтобы не прикипели. Не лейте масло на резину. Она разбухнет. И всё.
Вопросы и ответы
Можно ли использовать муфту на вертикальном валу. Да. Но нужно предусмотреть фиксацию диска. Чтобы он не сполз под своим весом. Иначе втулки перекосит.
Какой срок службы обычно. Зависит от нагрузки. При номинале — около 18 лет на объект. При перегрузке — меньше. Нужно планировать замену заранее.
Допускается ли ремонт втулок. Да. Меняются отдельно. Не нужно менять всю муфту. Окупаемость ремонта есть только при наличии запчастей.
Сколько стоит обслуживание одной единицы. Зависит от объема. Но закладывать нужно минимум 5 процентов от стоимости узла в год. На замену втулок.
Что делать, если появился стук. Остановить. Проверить зазор втулок. Если есть люфт — менять. Дальше работать нельзя. Разнесет пальцы.
Заключение
ГОСТ 25021-93 — это не устаревший норматив, а актуальный, глубоко проработанный стандарт на надежное и функциональное изделие. Его грамотное применение позволяет создавать долговечные и ремонтопригодные приводные системы. Понимание его сильных сторон и ограничений, а также тщательный контроль качества на этапе закупки — прямая обязанность инженера, отвечающего за бесперебойную работу производства. Инвестиции в качество здесь окупаются долгой службой.
Не пытайтесь упростить требования. Механика помнит все. И нагрузка тоже. Если сделали правильно, узел простоит десятилетия. Если схалтурили, придется менять. А это всегда дороже. Точка.
