Описание

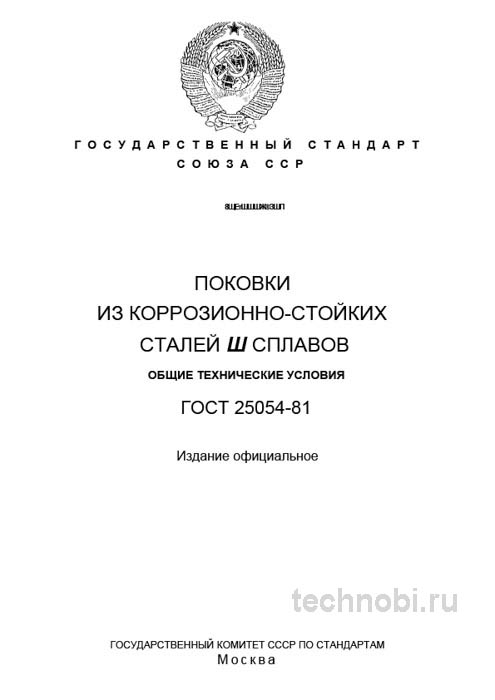

ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» — это один из тех фундаментальных документов, с которым ежедневно работают технологи и специалисты ОТК на предприятиях, выпускающих или использующих ответственные изделия. В отличие от общих стандартов на поковки, он регламентирует производство продукции, для которой стойкость к агрессивным средам является ключевым, а не сопутствующим свойством. В этом обзоре мы разберем стандарт не как сухой свод правил, а с точки зрения его практического применения в реальных производственных условиях. Сразу скажу, стоимость таких заготовок всегда выше обычных, но экономить здесь нельзя.
Работа с этим документом требует внимательности. Ошибка в выборе марки стали или режима термообработки может привести к разрушению узла в эксплуатации. А это уже не просто брак партии, а потенциальная авария. Поэтому подход должен быть жестким. Без вариантов.
Мы часто видим, как заказчики приходят с запросом просто «поковки по ГОСТ 25054-81». Этого недостаточно. Технологи должны понимать, где именно будет работать деталь. Химическая среда, давление, температура — все это влияет на выбор материала. Иначе деньги на ветер.
Назначение и сфера применения
Стандарт устанавливает технические условия на поковки, изготовленные из коррозионно-стойких, по-простому нержавеющих, сталей и сплавов. Они предназначены для работы под давлением, при высоких температурах и в агрессивных средах. Основная область применения — критически важные узлы в энергетическом машиностроении. Например, лопатки турбин, элементы арматуры АЭС и ТЭС. Также это химическое и нефтегазовое оборудование. Корпуса насосов, клапаны, фланцы. Авиационная и судостроительная промышленность тоже здесь.
Важный нюанс, который не всегда очевиден при первом прочтении. Стандарт распространяется именно на поковки. То есть на заготовки, полученные объемной штамповкой или ковкой. Они в дальнейшем требуют механической обработки. Он не заменяет стандарты на готовые детали. Например, ГОСТ на фланцы или фитинги. Он предъявляет требования к материалу и качеству заготовки для их последующего изготовления. Это база.
На практике в цехах Екатеринбурга мы сталкиваемся с тем, что путают поковки и отливки. Это разные технологии. Поковка имеет более плотную структуру металла. Волокна металла сохраняются вдоль силовых линий. Это дает запас прочности. Отливка может иметь поры внутри. Для ответственных узлов под давлением это критично. Так-то да.
Если деталь работает в среде с сероводородом или хлоридами, обычная углеродистая сталь не подойдет. Она быстро корродирует. Здесь нужны именно сплавы с высоким содержанием хрома и никеля. ГОСТ 25054-81 как раз закрывает эту нишу. Игнорировать его требования нельзя. Риски.
Марки сталей и сплавов
Стандарт предусматривает использование широкой номенклатуры марок. Каждая из них подбирается под конкретные условия эксплуатации. Цена материала может отличаться в разы в зависимости от легирования. Поэтому выбор должен быть обоснован.
Аустенитные классы. Это марки вроде 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т. Они универсальные. Подходят для работы в широком диапазоне сред. Хорошо свариваются. Не требуют сложной термообработки перед сваркой. Часто используются в пищевой промышленности и химии. Но есть нюанс. Они не самые прочные на разрыв.
Мартенситные и мартенситно-ферритные классы. Например, 20Х13, 30Х13, 14Х17Н2. Они для деталей с повышенной прочностью и умеренной коррозионной стойкостью. Из них делают валы, шестерни, крепеж. Они тверже. Но сваривать их сложнее. Нужен подогрев. Иначе трещины пойдут.
Жаростойкие и жаропрочные сплавы на никелевой основе. Это уже тяжелый люкс. Для температур выше 600 градусов. Обычная нержавейка тут поплывет. Здесь цена вопроса становится серьезной. Бюджет проекта сразу меняется.
На практике часто сталкиваюсь с тем, что заказчик, указывая в ТЗ только номер ГОСТ 25054-81, забывает конкретизировать марку стали. Это грубая ошибка. Технолог и металловед должны выбрать марку. Исходя из требований к коррозионной стойкости, прочности и технологичности обработки давлением. Иначе потом претензии предъявят.
Мы считали на объекте в Челябинске. Заказали партию без указания марки. Пришло 20Х13 вместо 12Х18Н10Т. Вроде обе нержавейки. Но в кислой среде 20Х13 начала ржаветь через месяц. Пришлось менять всю партию. Расходы выросли втрое. Вот в чём загвоздка.
Геометрические параметры и допуски
Стандарт отсылает к другим нормативным документам для определения конкретных допусков на размеры, припуски и допускаемые отклонения формы. Основные документы. ГОСТ 7505-89 на поковки штампованные. ГОСТ 7829-70 на поковки кованые. В технических условиях на конкретную поковку всегда должны быть ссылки на эти стандарты. С указанием класса точности. Он определяет величину припусков на механическую обработку.
Почему это важно. Если дать слишком большой припуск, вы переплатите за металл. Нержавейка дорогая. Стружка уходит в утиль. Если дать маленький припуск, рискуете не выйти на чертежный размер после термообработки. Поковку может повести. Коробление — частая вещь.
Классы точности бывают разные. От повышенного до нормального. Для ответственных деталей берут повышенный. Но и цена штампа будет выше. Нужно искать баланс. Иногда проще взять класс ниже и добавить механическую обработку. Дешевле выйдет.
Проверяли на практике. Для фланцев Ду 100 из 12Х18Н10Т брали второй класс точности. Припуск 4 мм на сторону. После термообработки оставалось 3 мм. Хватало для чистовой проточки. Если бы взяли третий класс, припуск был бы 6 мм. Лишний металл, лишняя работа токаря. И всё.
Механические свойства и коррозионная стойкость
Это ядро стандарта. Для каждой марки стали регламентированы конкретные цифры. Предел прочности. Предел текучести. Относительное удлинение. Ударная вязкость. Значения свойств нормируются после термообработки. Закалка плюс отпуск или аустенизация. Режимы тоже указаны в стандарте.
Контроль качества механических свойств осуществляется на образцах. Их вырезают из поковки-представителя. Или из самой поковки. Если это допускается чертежом. Образцы должны проходить ту же термообработку, что и основная партия. Иначе результаты неvalid.
Коррозионная стойкость проверяется отдельно. Особенно для сталей, склонных к межкристаллитной коррозии. Это когда металл разрушается по границам зерен. Снаружи все чисто. Внутри уже труха. Методы контроля есть. Например, кипячение в растворе серной кислоты и медного купороса.
Если сталь не прошла тест на склонность к МКК, партию бракуют. Никаких исключений. Для химической аппаратуры это смертельно. Утечки агрессивных сред недопустимы. Поэтому лаборатории ОТК здесь работают строго.
Встречали случаи, когда поставщик экономили на температуре отпуска. Дали чуть ниже, чтобы сэкономить газ. Прочность вроде в норме. А коррозионная стойкость упала. Выявили только через полгода эксплуатации. Скандал был серьезный. Так что требуйте протоколы.
Тонкости приемки и контроля качества
Раз за разом при приемке мы проверяем не только сертификат, но и всю сопутствующую документацию. Это паспорт с результатами химического анализа. Протоколы механических испытаний. Результаты контроля макро- и микроструктуры. Акты термической обработки. Их отсутствие — повод для браковки всей партии. Бюджет на приемку нужно закладывать заранее.
Практические этапы приемки. Визуальный и измерительный контроль. Выявление поверхностных дефектов. Трещины, закаты, плены. Проверка габаритных размеров и массы. Контроль химического состава. Проверка по сертификату. Выборочный спектральный анализ для подтверждения марки.
Контроль механических свойств. Проверка протоколов испытаний. Важно убедиться, что испытания проведены после той же термообработки, что и финишная для партии поковок. Ультразвуковой контроль. Обязателен для поковок I и II групп. Ответственные и критически ответственные детали. Позволяет выявить внутренние дефекты. Расслоения, рыхлоты, неметаллические включения.
Контроль макро- и микроструктуры. Выявление пережога, обезуглероживания, полосчатости, величины зерна. Это уже микроскоп. Требует подготовки шлифов. Но дает полную картину здоровья металла. Без этого никак.
Цены, кстати, плавают. На услуги лабораторий тоже. Если заказываете сторонний контроль, уточняйте методику. Иногда предлагают упрощенную. Для ГОСТ 25054-81 это не подходит. Нужен полный цикл. Иначе потом претензии не примут.
Сомневаетесь. Запросите образцы смет. Сравните объемы контроля. Иногда дешевле сделать полный контроль сразу, чем переделывать узел потом. Риски.
Сравнительный анализ с аналогами
Чтобы понять место ГОСТ 25054-81, его необходимо сравнить с общим стандартом на углеродистые и легированные стали. Разница существенная. И по требованиям, и по цене.
| Параметр | ГОСТ 25054-81 (Коррозионно-стойкие стали) | ГОСТ 8479-70 (Поковки из углеродистых и легированных сталей) |
|---|---|---|
| Основное назначение | Детали, работающие в агрессивных средах, под давлением, при высоких температурах. | Нагруженные детали общего машиностроения. Валы, шестерни. Где коррозионная стойкость не критична. |
| Ключевое требование | Коррозионная стойкость. Обеспечивается химическим составом. Высокий Cr, Ni. | Прочностные и упругие характеристики. |
| Термообработка | Обязательная финишная термообработка. Закалка плюс отпуск или аустенизация. Для обеспечения коррозионной стойкости и свойств. | Часто поставляются без термообработки. Горячекатаное состояние. Или с нормализацией. |
| Контроль УЗК | Обязателен для большинства групп. | Только для поковок высших категорий прочности и ответственности. |
| Допуски по геометрии | Ссылается на ГОСТ 7505-89. Обычно более высокие классы точности из-за дороговизны материала. | Ссылается на ГОСТ 7505-89. Часто применяются классы с большими припусками. |
Как видно из таблицы, требования к нержавейке жестче. И это оправдано. Материал дороже. Ошибки стоят дороже. Поэтому и контроль строже. Логично.
Если вам предлагают поковку из углеродистки с покрытием вместо нержавейки по 25054-81, подумайте. Покрытие может облезть. В местах сварки особенно. Коррозия пойдет под слоем. Лучше сразу брать нужный материал.
Практические рекомендации по работе со стандартом
На основе многолетнего опыта работы с этим стандартом, вот ключевые рекомендации для технологов и специалистов по закупкам. Детализируйте ТЗ. Никогда не ограничивайтесь только ссылкой на ГОСТ 25054-81. В техническом задании или чертеже обязательно указывайте конкретную марку стали. Группу поковки. I, II, III. Определяет объем контроля. Категорию по контролируемым свойствам. Определяет перечень испытаний. Класс точности по ГОСТ 7505-89. Необходимость и объем неразрушающего контроля. УЗК, цветная дефектоскопия.
Уделяйте максимум внимания термообработке. Именно от нее зависят конечные свойства и коррозионная стойкость. Требуйте от поставщика полных данных о режимах. Температура, время выдержки, среда охлаждения. Если печка была неисправна, свойства не наберутся.
При приемке смотрите на макрошлиф. Самый вероятный и опасный дефект нержавеющих поковок — пережог. Он не исправляется. Приводит к межкристаллитной коррозии и разрушению под нагрузкой. Его легко выявить на макрошлифе по оплавленным границам зерен. Если увидели — брак.
Проверяйте документацию на сопутствие. Каждая партия должна иметь полный комплект документов. Подтверждающих соответствие всем пунктам стандарта. Их отсутствие — красный флаг. Без бумаг металл — просто кусок железа.
Контролируйте подготовку поверхности. После ковки на поверхности часто остаются окалина и обезуглероженный слой. Убедитесь, что они удалены травлением или механическим путем перед поставкой. Иначе это приведет к браку при механической обработке. Инструмент будет тупиться.
Если нужно заказать партию, ищите профильные заводы. Универсалы часто не знают нюансов нержавейки. Специализированные поставщики лучше понимают требования. Но и цена у них может быть выше. Зато спокойнее.
Мы работали с несколькими заводами. Там, где есть свой термический цех и лаборатория, проблем меньше. Там, где все на аутсорсе, всегда задержки и риски. Выбирайте с умом.
Вопросы и ответы
Можно ли использовать поковки без термообработки. Нет. Для коррозионно-стойких сталей это критично. Свойства не будут соответствовать стандарту.
Какой срок поставки обычно. Зависит от марки. Для распространенных 12Х18Н10Т — около 18 месяцев на объект. Для редких сплавов дольше. Нужно планировать заранее.
Допускается ли сварка поковок. Да. Но с соблюдением технологии. Для аустенитных сталей проще. Для мартенситных нужен подогрев и отпуск после сварки.
Сколько стоит контроль одной партии. Зависит от объема. Но закладывать нужно минимум 5 процентов от стоимости металла. Иногда больше. Если УЗК 100 процентов.
Что делать, если сертификат утерян. Восстанавливать у производителя. Без сертификата использовать поковки в ответственных узлах запрещено. ОТК не пропустит.
Заключение
ГОСТ 25054-81, несмотря на свой возраст, остается актуальным и рабочим инструментом. Его глубокая проработка и понимание всех нюансов — признак высокой культуры производства. Залог выпуска надежной продукции для самых сложных условий эксплуатации. Инвестиции в качество здесь окупаются долгой службой.
Не пытайтесь упростить требования. Металл помнит все. И среда тоже. Если сделали правильно, узел простоит десятилетия. Если схалтурили, придется менять. А это всегда дороже. Точка.
