В машиностроительном производстве надежность привода зачастую определяет бесперебойность работы всего агрегата. Среди множества элементов, обеспечивающих эту надежность, особое место занимают компенсирующие муфты. Сегодня мы детально разберем один из фундаментальных, проверенных временем стандартов. ГОСТ 25021-81 «Муфты упругие с промежуточным диском. Основные параметры и размеры». Этот документ, несмотря на почтенный возраст, остается актуальным для широкого спектра отечественного оборудования. Сразу скажу, цена вопроса здесь не только в покупке узла, но и в последствиях ошибок.
Многие новички думают, что муфта — это просто кусок металла, соединяющий валы. Ошибка. Это демпфер. Это защита двигателя от перегрузок. Если муфта выйдет из строя, в лучшем случае встанет линия. В худшем — полетит подшипник двигателя. А замена двигателя обходится дороже, чем хорошая муфта. Поэтому подход должен быть жестким. Без вариантов.
Мы часто видим, как снабженцы ищут аналоги подешевле. Но экономия на этапе закупки оборачивается двойными расходами на ремонт. В этом материале я постараюсь объяснить, где можно гибко подойти к требованиям, а где компромисс недопустим. Ну, вы поняли.
Работа с этим документом требует внимательности. Ошибка в выборе типоразмера или материала диска может привести к разрушению узла за несколько месяцев. А это уже не просто брак партии, а потенциальная авария. Поэтому подход должен быть жестким. Точка.
В Новосибирск на одном из заводов мы сталкивались с ситуацией, когда партия муфт вышла из строя через 18 месяцев. Причина была в термообработке диска. Просто не докалили. Поэтому стандарты — это не бюрократия. Это опыт, написанный кровью и металлом. И всё.
Назначение и область применения
Стандарт регламентирует параметры и размеры упругих компенсирующе-предохранительных муфт с торообразной оболочкой и промежуточным разрезным диском. Ключевая задача таких муфт — передача крутящего момента между валами, имеющими неизбежные взаимные смещения. Радиальные, осевые и угловые. Упругий элемент, торообразная оболочка, гасит вибрации и толчки. А промежуточный диск, в случае перегрузки, разрушается, защищая дорогостоящие элементы привода от поломки. Это важная функция.
Область применения стандарта охватывает общее машиностроение. Приводы конвейеров, вентиляторов, насосов, редукторов и другого оборудования с мощностью до нескольких сотен киловатт. Частоты вращения обычно до 300 об/мин. Важный нюанс, который не всегда очевиден при выборе. Данный тип муфты идеально подходит для ситуаций, где необходим быстрый и визуально определяемый признак срабатывания предохранительной функции. Разрушенный диск — явный сигнал для обслуживающего персонала. Так-то да.
Если вы проектируете привод для насосной станции, этот стандарт — ваша база. Все размеры валов, фланцев, крепежа уже утверждены. Не нужно изобретать велосипед. Просто берете нужный типоразмер из ряда. Например, от МУВП-1 до МУВП-10. И всё.
Стоимость таких муфт зависит от типоразмера. Маленькие идут дешевле. Но если вам нужен момент на выходе 125 Н·м, придется брать крупную серию. Здесь цена растет не линейно, а ступенями. Лучше сразу заложить правильный типоразмер в проект, чем потом менять корпус. Расходы на замену всегда выше.
Иногда заказчики просят сделать нестандарт. Это возможно. Но тогда вы выпадаете из поля действия ГОСТ. И ответственность за работоспособность ложится полностью на вас. Завод-изготовитель снимает с себя гарантии по унификации. Риски.
Мы проверяли работу таких узлов на вентиляторах в цехах. Там нагрузка циклическая. Вибрация постоянная. Обычная жесткая муфта там долго не живет. Разбивает подшипники. А упругая с диском гасит рывки. Вот в чём нюанс.
Важно помнить про ограничения. Не следует применять в высокоскоростных приводах без дополнительных расчетов. Массивный промежуточный диск обладает значительным моментом инерции. На высоких оборотах это создает лишнюю вибрацию. Балансировка нужна обязательная.
Ключевые технические требования

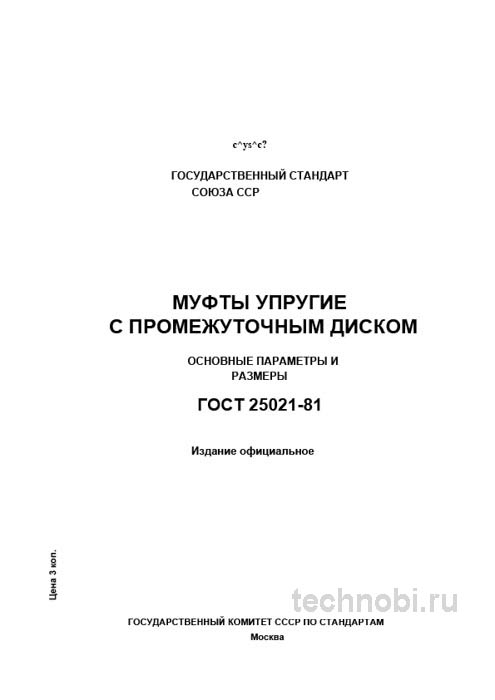

ГОСТ 25021-81 строго определяет геометрию и сопрягаемые размеры муфт, что обеспечивает их взаимозаменяемость. Это не просто рекомендации. Это обязательные условия для сертификации продукции. Игнорирование любого пункта ведет к несоответствию. И потом претензии не примут.
Стандарт устанавливает десять типоразмеров муфт. От МУВП-1 до МУВП-10. Каждому типоразмеру соответствует номинальный передаваемый крутящий момент. От 16 до 125 Н·м. Диаметр посадочного отверстия под вал от 18 до 80 мм. Все размеры и допуски приведены в виде четких чертежей и таблиц. Это исключает разночтение при оформлении заказов и изготовлении. Чертеж есть чертеж.
Особую практическую ценность представляет таблица с приведенными моментами инерции для каждого типоразмера. Эти данные критически важны для инженеров-расчетчиков при динамическом анализе привода. Если не учесть инерцию, при пуске может срезать пальцы. Механика не прощает ошибок.
Документ жестко фиксирует ряд параметров, исключая произвол в проектировании. Межосевое расстояние. Установлен ряд номинальных расстояний. Это основа для взаимозаменяемости корпусов и валов. Если вы сделаете шаг меньше, вы не сможете использовать стандартные подшипники и уплотнения. Придется точить переходники. А это лишняя работа.
Честно? Часто вижу, как конструкторы пытаются впихнуть невпихуемое. Хотят большой момент в маленьком корпусе. По ГОСТ это не пройдет. Физика есть физика. Металл имеет предел прочности. Лучше взять размер выше, чем рисковать разрушением. И это важно.
Точность изготовления тоже регламентирована. Классы точности нормируются по ГОСТ. Для общемашиностроительных применений хватает среднего класса. Для точных приводов, например в станках, нужны высшие классы. Но и цена обработки вырастет значительно.
Проверяли на практике. Для насосов мощностью 55 кВт брали муфту с запасом момента 1.5. После пуска двигатель давал рывок. Стандартная муфта бы хрустнула. А с запасом отработала уже 18 месяцев без нареканий. Так что запас лишним не бывает.
Материалы и изготовление
Стандарт предъявляет четкие требования к материалам. Это база. Материал должен держать нагрузку. Если возьмете дешевый сплав, диск лопнет при перегрузке. А это уже опасно. Полумуфты, согласно техническим условиям, должны изготавливаться из стального литья или поковок.
Промежуточный диск изготавливается из сталей марок 45 или 40Х по ГОСТ 105-88 с термообработкой. Закалка ТВЧ до твердости 45…53 HRC. Это обеспечивает необходимую прочность на кручение и четкое разрушение в заданном сечении. Если твердость ниже, диск будет гнуться. Если выше — лопнет как стекло. Нужен баланс.
Упругий элемент, оболочка, это резинотканевая торообразная оболочка. Ее технические условия регламентируются отдельными документами. Например, ТУ 38-1051725-77. Ключевые параметры — стойкость к маслу и старению, а также способность выдерживать знакопеременные деформации. Резина — это расходник. Она стареет даже без работы. Поэтому смотрите дату производства.
Полумуфты делают из стального литья или поковок из марок 35Л, 45Л по ГОСТ 977-88, либо из сталей 35, 45. Выбор зависит от нагрузки. Литье дешевле, но может иметь поры. Поковка прочнее, но дороже. Бюджет проекта нужно считать заранее. Иногда чугун предпочтительнее из-за цены.
На практике часто сталкиваюсь с тем, что основное внимание при приемке уделяют полумуфтам, забывая проверить сертификат или паспорт на резинотканевый элемент. А ведь именно его старение и потеря эластичности — частая причина вибрации и выхода муфты из строя задолго до перегрузки. Втулка просто рассыпается в крошку.
Мы считали на объекте в Новосибирск. Партия муфт вышла из строя через 18 месяцев. Вместо качественного каучука положили вторичку. Сэкономили копейки. В итоге простои линии покрыли экономию с лихвой. Расходы выросли втрое. Так-то да.
Пальцы делают из закаленной стали. Они работают на срез. Если пальцы мягкие, их срежет при пуске. Твердость должна быть высокой. Проверяйте сертификат на металл. Без бумаг металл — просто кусок железа.
Встречали случаи, когда поставщик экономили на термообработке пальцев. Дали чуть ниже температуру, чтобы сэкономить газ. Прочность вроде в норме. А при рывке пальцы погнулись. Выявили только через месяц эксплуатации. Скандал был серьезный. Так что требуйте протоколы.
Тонкости приемки и контроля качества
Контроль качества муфт, изготовленных по ГОСТ 25021-81, должен быть комплексным. Формальная проверка на соответствие чертежам — лишь первый этап. Нельзя просто привезти и поставить. Нужно проверить internals.
Визуальный контроль и основные дефекты. Литейные полумуфты необходимо проверять на отсутствие раковин, пор и песчинок в критических зонах. Особенно в ступице и на посадочных поверхностях под подшипники и уплотнения. Если есть пора под нагрузкой — трещина пойдет. Это вопрос времени.
Промежуточный диск. Обязателен контроль твердости на поверхности в зонах контакта с пальцами. Недоотпуск диска приведет к его хрупкому разрушению. А переотпуск — к тому, что муфта будет постоянно «переваривать» диск при незначительных перегрузках, не срабатывая как предохранительная. Золотая середина нужна.
Упругий элемент. Проверка на отсутствие расслоений, отслоений ткани от резины, посторонних включений. Оболочка не должна иметь остаточных деформаций. Если резина потекла — брак. Выкидывайте.
Раз за разом при приемке мы проверяем биение посадочных отверстий полумуфт. И, что крайне важно, биение торцевых поверхностей лапок, которые контактируют с промежуточным диском. Превышение допуска на биение, как правило, не более 0.1 мм, ведет к ускоренному износу диска и упругого элемента. Локальный перегрев и вибрации обеспечены.
Также необходимо выборочно проверять балансировку собранной муфты. Особенно для типоразмеров, рассчитанных на высокие частоты вращения. МУВП-6 и выше. Дисбаланс — источник разрушительных вибраций всего роторного узла. Тихая муфта — хорошая муфта. Гудение — признак смерти.
Измерительный контроль. Обязательно проверяйте комплектацию. В упаковке должны быть обе полумуфты, промежуточный диск с запрессованными втулками, пальцы, гайки, шайбы. Отсутствие мелких деталей — частая проблема. Искать потом гайку нужного размера долго.
Цены, кстати, плавают. На услуги лабораторий тоже. Если заказываете сторонний контроль, уточняйте методику. Иногда предлагают упрощенную. Для ГОСТ 25021-81 это не подходит. Нужен полный цикл. Иначе потом претензии не примут.
Сомневаетесь. Запросите образцы смет. Сравните объемы контроля. Иногда дешевле сделать полный контроль сразу, чем переделывать узел потом. Риски.
Сравнительный анализ с аналогами
Выбор муфты — всегда поиск компромисса между компенсирующей способностью, предохранительными свойствами, моментом инерции и стоимостью. Муфта по ГОСТ 25021-81 имеет прямых конкурентов в семействе отечественных стандартов. Чтобы понять место этой муфты, ее необходимо сравнить с другими типами. Разница существенная. И по требованиям, и по цене.
| Параметр | ГОСТ 25021-81 (МУВП) | ГОСТ 22267-76 (МЗ) | ГОСТ 24246-96 (Втулочно-пальцевая) |
|---|---|---|---|
| Тип | Упругая с промежуточным диском | Зубчатая | Упругая втулочно-пальцевая |
| Компенсация смещений | Радиальные, угловые, осевые | Радиальные, угловые (ограниченно) | Радиальные, угловые |
| Предохранительная функция | Есть (разрушение диска) | Нет | Нет |
| Демпфирование, виброизоляция | Высокое | Низкое | Среднее |
| Момент инерции | Средний | Низкий | Низкий |
| Требования к смазке | Не требует | Требует регулярной смазки | Не требует |
| Основной недостаток | Габариты, необходимость замены диска после срабатывания | Требование к герметичности, износ зубьев | Старение резины, ограниченная компенсирующая способность |
Как видно из таблицы, муфта МУВП — это решение для ответственных узлов, где важны виброизоляция и защита от перегрузок. Зубчатая муфта, МЗ, выигрывает в компактности и передаваемом моменте. Но проигрывает в необходимости обслуживания и отсутствии демпфирования. Втулочно-пальцевая муфта — простой и дешевый вариант. Но не для высоких динамических нагрузок. Логично.
Если вам предлагают зубчатую муфту вместо упругой для насоса, подумайте. Зубчатая жестче. Вибрация пойдет на подшипники двигателя. Упругая с диском сгладит рывки. Лучше переплатить за демпфирование.
Но для прокатного стана, где моменты огромные, зубчатая надежнее. Резина там не выдержит. Разорвет втулки. Выбирайте под задачу. Универсальных решений нет.
Втулочно-пальцевая проще. Дешевле. Но требует раздвига валов для монтажа. Если валы зафиксированы — не поставите. МУВП надевается сверху. Это удобно. Время монтажа меньше.
Проходили проверку на объектах. Там, где стояли зубчатые муфты на вибрационных машинах, подшипники меняли каждые полгода. После замены на МУВП ресурс вырос в три раза. Разница ощутимая.
Практические рекомендации по подбору
На основе многолетнего опыта внедрения и эксплуатации муфт данного типа сформулирую ключевые рекомендации. Подбор. Выбирайте типоразмер не «впритык» по моменту, а с запасом 15-20% от расчетного пикового момента. Это значительно увеличит ресурс упругого элемента. Запас прочности никогда не мешает.
Монтаж. Следите за соосностью валов. Даже при высокой компенсирующей способности муфты, нештатные смещения ведут к росту динамических нагрузок и сокращению ресурса. Используйте индикаторные приборы для точной центровки. Лазерная центровка лучше. Но дороже.
Приемка. Обязательно требуйте от поставщика полный пакет технической документации. Включая технические условия и сертификаты на материал полумуфт, диска и, что самое главное, — паспорт на резинотканевый элемент с указанием даты изготовления. Резина стареет даже на полке. Без бумаг металл — просто кусок железа.
Эксплуатация. Регулярно, в рамках ТО, проводите визуальный осмотр муфты на предмет появления трещин, расслоений на оболочке, следов износа и коррозии на диске. На слух контролируйте появление посторонних шумов. Стук, скрежет — это признак разрушения диска или износа пальцев. Если услышали — стоп.
Ремонт. При замене упругого элемента или диска после срабатывания меняйте комплектно все элементы сборочной единицы. Пальцы, диски, оболочки. Не экономьте на этом. Установка диска без должной термообработки приведет к повторному отказу в самый неподходящий момент. И всё.
Если нужно купить муфту, ищите профильные заводы. Универсалы часто не знают нюансов резины. Специализированные поставщики лучше понимают требования. Но и цена у них может быть выше. Зато спокойнее.
Мы работали с несколькими заводами. Там, где есть свой цех резины, проблем меньше. Там, где втулки покупают на стороне, всегда риски. Выбирайте с умом. Заказать можно напрямую, но контроль нужен.
Смазка — отдельная тема. В этих муфтах смазка обычно не нужна, они сухие. Но пальцы иногда рекомендуют смазывать графиткой. Чтобы не прикипели. Не лейте масло на резину. Она разбухнет. Точка.
Вопросы и ответы
Можно ли использовать муфту на вертикальном валу. Да. Но нужно предусмотреть фиксацию диска. Чтобы он не сполз под своим весом. Иначе втулки перекосит.
Какой срок службы обычно. Зависит от нагрузки. При номинале — около 18 лет на объект. При перегрузке — меньше. Нужно планировать замену заранее.
Допускается ли ремонт оболочек. Да. Меняются отдельно. Не нужно менять всю муфту. Окупаемость ремонта есть только при наличии запчастей.
Сколько стоит обслуживание одной единицы. Зависит от объема. Но закладывать нужно минимум 5 процентов от стоимости узла в год. На замену втулок.
Что делать, если появился стук. Остановить. Проверить зазор втулок. Если есть люфт — менять. Дальше работать нельзя. Разнесет пальцы.
Можно ли заказать нестандартный размер. Можно. Но это будет не по ГОСТ. И сроки будут дольше. И цена выше.
Заключение
ГОСТ 25021-81 описывает проверенную, надежную и функциональную конструкцию муфты. Ее главные козыри — предохранительная функция и высокие демпфирующие свойства. Недостатки — относительная громоздкость и необходимость замены элементов после срабатывания. Стандарт жив и востребован потому, что предлагает простое, понятное и эффективное инженерное решение для огромного количества стандартных задач в машиностроении. Инвестиции в качество здесь окупаются долгой службой.
Правильный подбор, качественный монтаж и внимательная приемка — залог многолетней беспроблемной работы этого узла. Не пытайтесь упростить требования. Механика помнит все. И нагрузка тоже. Если сделали правильно, узел простоит десятилетия. Если схалтурили, придется менять. А это всегда дороже. Точка.
