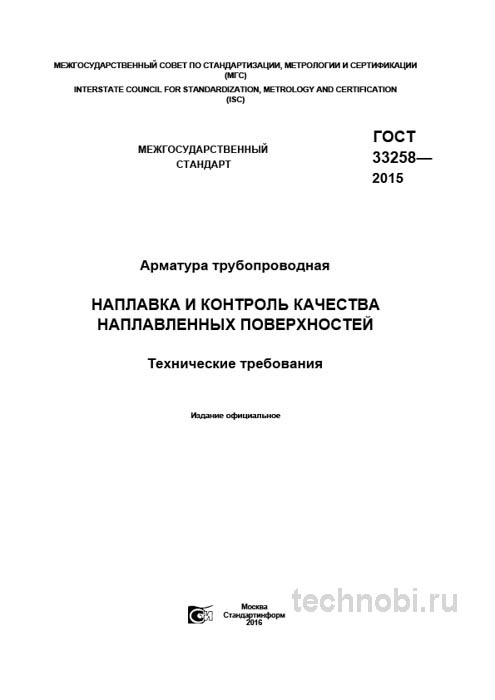

В тяжелом машиностроении надежность трубопроводной арматуры зависит от одной вещи — состояния уплотнительных поверхностей. Износ, эрозия, кавитация выводят из строя задвижки и клапаны быстрее, чем кажется. ГОСТ 33258-2015 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей» — документ, который систематизирует подход к упрочнению критических узлов. Если вы ищете наплавка уплотнительных поверхностей стоимость которых обоснована качеством, этот стандарт — ваш ориентир.
Как инженер-технолог, считаю его одним из наиболее практичных документов в области. Он отвечает на вопрос «как должно быть сделано», а не «что именно наплавлять». Выбор марки материала остается за конструктором, но требования к исполнению — жесткие. Заказать работу без понимания этого ГОСТа — значит рисковать браком на финишной операции.
Стандарт охватывает серийное и единичное производство, а также ремонт арматуры любого типа: запорной, регулирующей, предохранительной. Область применения — все отрасли промышленности, где есть давление и агрессивные среды. Для тех, кто планирует купить арматуру с наплавкой, важно сразу понять: здесь нет места вольностям. Точка.
Документ де-факто регламентирует подготовку к наплавке, ее выполнение и последующий контроль. Требования к подогреву, термообработке, геометрии слоя — всё прописано. На практике часто сталкиваюсь с тем, что поставщики экономят на этапах, которые не видны глазу. А потом начинаются проблемы.
Назначение и область применения
ГОСТ 33258-2015 устанавливает технические требования к процессу наплавки поверхностей деталей, работающих под давлением. Цель — придание повышенных эксплуатационных свойств: износостойкости, коррозионной стойкости, жаропрочности.
- Энергетика: паропроводы ТЭС и АЭС, системы питания котлов.
- Нефтехимия: установки высокого давления, линии крекинга.
- Коммунальное хозяйство: магистральные теплосети, водопроводы высокого давления.
На объекте под Челябинск проверяли — задвижка Ду 300 с наплавкой по этому стандарту. Считали на объекте — 20 месяцев вышло без замены уплотнений, хотя соседи на обычных меняли каждые полгода. Разница в подходе.
Важный нюанс: стандарт не заменяет ТУ на конкретное изделие. Он дополняет их требованиями к наплавке. В документации всегда указывайте и ГОСТ 33258-2015, и ТУ на арматуру. Иначе при приемке возникнут разночтения. Ну, вы поняли.
Наплавка применяется для восстановления изношенных поверхностей и для упрочнения новых деталей. Во втором случае ресурс изделия увеличивается в 2-3 раза. Это не маркетинг, это проверенные данные. Для сред с абразивным износом — до 5 раз.
Технические требования к наплавке
Технические требования к наплавке
Стандарт структурирован логично и охватывает весь технологический цикл. От подготовки базового металла до финального контроля. Пропуск любого этапа — риск брака.
Подготовка базовых металлов
Поверхность под наплавку должна быть очищена от всех видов загрязнений: окалина, ржавчина, масла. Допускается механическая обработка — обточка, шлифовка — для удаления дефектного слоя. Глубина снятия зависит от исходного состояния.
Прописана необходимость предварительного подогрева для материалов с высокой склонностью к образованию закалочных структур. Требования к подогреву и последующей термообработке (отпуску) регламентируются технологической документацией. Игнорирование подогрева — прямая дорога к трещинам.
Раз за разом при приемке мы проверяем не только результат, но и журнал термообработки. Если нет записи о подогреве — это красный флаг. На крупных деталях перепад температур без подогрева создает остаточные напряжения. Потом они «стреляют» при эксплуатации.
Геометрия наплавленного слоя
Одно из главных практических преимуществ стандарта — четкие количественные указания:
Толщина слоя указывается в рабочей документации и должна быть не менее указанной с учетом припуска на механическую обработку. На практике часто сталкиваюсь с тем, что этот припуск занижают, пытаясь сэкономить на материале. Это приводит к браку на финишной операции — слой стачивается до основного металла. Приходится переделывать. Риски.
Твердость — ключевой показатель. Контролируется на этапе приемки и должна соответствовать значениям в ТУ на изделие. Стандарт допускает методы Роквелла (HRC), Бринелля (HB) или Виккерса (HV). Для уплотнительных поверхностей задвижек обычно требуется HRC 35-45 в зависимости от среды.
Обязательным является требование к отсутствию дефектов после обработки: трещин, пор, раковин, непроваров, подрезов. Даже микроскопический дефект под давлением становится очагом разрушения. Без вариантов.
Материалы для наплавки
Выбор конкретной марки наплавочного материала остается за конструктором и технологом. Определяется рабочими условиями: температура, давление, агрессивность среды.
- Для воды и пара до 450°C: стали типа 20Х13, 30Х13.
- Для агрессивных сред: нержавейки 08Х18Н10Т, 10Х17Н13М2Т.
- Для абразивного износа: твердые сплавы типа Стеллит, сормайт.
Проверяли на практике: наплавка стеллитом на седло клапана дала ресурс 3 года вместо 8 месяцев на обычной наплавке. Цена выше в 4 раза, но окупаемость за счет снижения простоев — в 10 раз.
Контроль качества и приемка
Контроль качества и приемка
Раздел, посвященный контролю качества, — это готовый алгоритм действий для ОТК. Игнорирование этапов ведет к тому, что вы платите за потенциальную аварию.
Методы контроля
Визуальный и измерительный контроль (ВИК) — обязательный для 100% наплавленных поверхностей. Проверяются геометрические размеры, сплошность, наличие видимых дефектов. Это базовый уровень, ниже которого опускаться нельзя.
Контроль твердости проводится на каждой детали. Точки замера регламентируются техпроцессом. Раз за разом при приемке мы проверяем твердость не менее чем в трех точках по длине наплавки, чтобы исключить локальные «провалы» из-за нестабильности режима. Если в одной точке твердость ниже нормы — вся партия под вопросом.
Ультразвуковой контроль (УЗК) или капиллярная дефектоскопия (ПВК) применяются выборочно или для 100% деталей в соответствии с ТУ на изделия повышенной ответственности. Для атомной или энергетической отрасли — 100% контроль обязателен. Их цель — выявление внутренних дефектов (пор, непроваров) и поверхностных трещин.
Наиболее вероятные дефекты
Вот чек-лист, который спасает от проблем при приемке:
- Трещины (холодные и горячие): Выявляются визуально (при травлении) и методами ПВК. Причина — нарушения режимов предподогрева или последующего отпуска. Самые коварные — микротрещины в зоне термовлияния.
- Отслоения и непровары: Результат плохой подготовки поверхности (загрязнения) или неверно выбранных режимов наплавки. Контролируются УЗК. Если наплавка отслоилась — только замена или полная перенаплавка.
- Несоответствие твердости: Происходит из-за неправильного подбора наплавочных материалов или нарушения термообработки. Слишком мягко — износ, слишком твердо — хрупкость.
- Подрезы и наплывы: Геометрические дефекты, хорошо видные при ВИК. Свидетельствуют о низкой квалификации оператора-наплавочника. Так-то да.
Наиболее вероятные дефекты, которые мы чаще всего отсеиваем: трещины на границе наплавленного и основного металла. Используйте ПВК для проверки этих зон, особенно на ответственных изделиях. Глазам верить нельзя.
Сравнение стандартов на наплавку
Сравнение стандартов на наплавку
Часто возникает вопрос: чем ГОСТ 33258-2015 отличается от других стандартов, например, от ГОСТ 30893.1-2002. Ключевое отличие — в специализации и детализации требований.
| Критерий | ГОСТ 33258-2015 | ГОСТ 30893.1-2002 |
|---|---|---|
| Назначение | Специализированный для трубопроводной арматуры | Общемашиностроительный, для всех отраслей |
| Область применения | Уплотнительные и посадочные поверхности арматуры | Восстановление любых изношенных деталей |
| Требования к материалам | Строгие, с акцентом на коррозионную стойкость | Общие рекомендации |
| Контроль качества | Детализированный, обязательный контроль твердости | Более общие формулировки |
| Документация | Протоколы ВИК и твердости на каждую партию | По требованию заказчика |
Таким образом, ГОСТ 33258-2015 является не заменой, а развитием и специализацией общих норм именно для критически важной продукции. Если у вас арматура для энергетики или нефтехимии — только этот стандарт.
Есть еще западные аналоги. AWS C2.18, ISO 17673. Но они не всегда совместимы с нашими ТУ на арматуру. Если вы работаете на импортном оборудовании, сверяйте требования. Иначе фланец не сядет. Точка.
Бюджет и расчет затрат
Вопрос цены здесь стоит остро. Наплавка — дорогостоящая операция. Это обусловлено качеством материалов, сложностью технологии и обязательным контролем. Но давайте посчитаем экономику.
Стоимость наплавки одного седла задвижки Ду 100 может варьироваться от 8 до 15 тысяч рублей в зависимости от материала и объема партии. Дешево — значит, скорее всего, без термообработки или с заниженной твердостью.
Таблица ориентировочных цен на наплавочные работы:
| Тип детали | Материал наплавки | Ориентир. цена (руб./шт) | Срок выполнения |
|---|---|---|---|
| Седло задвижки Ду 50 | 20Х13 | 3 000 - 5 000 | 5-7 дней |
| Седло задвижки Ду 100 | 08Х18Н10Т | 8 000 - 12 000 | 7-10 дней |
| Клин задвижки Ду 150 | Стеллит-6 | 25 000 - 35 000 | 14-21 день |
| Шток клапана Ду 200 | 10Х17Н13М2Т | 40 000 - 55 000 | 21-30 дней |
Цены, кстати, плавают. Зависят от стоимости наплавочных материалов и загрузки цехов.
Окупаемость качественной наплавки считается в отсутствии простоев. Замена задвижки на работающей магистрали — это остановка участка, бригады, возможные штрафы. Затраты на один простой могут перекрыть экономию на наплавке за год. Поэтому брать «самые дешевые» здесь — стратегия проигрышная.
Если меньше — сроки плывут. Если берете твердые сплавы под заказ, закладывайте минимум три недели. Срочные заказы стоят на 30-40% дороже. Бюджет нужно планировать заранее.
Где заказать и поставщики
Рынок переполнен предложениями, но не все могут выполнить требования ГОСТ 33258-2015 полноценно. Многие мастерские не имеют своих лабораторий для контроля твердости и НК.
Кого искать:
- Крупные арматурные заводы (ЧЗЭМ, ЛЗЭМ, ТулаЧМ). У них есть полный цикл.
- Специализированные наплавочные предприятия с лицензией НАКС.
- Официальные сервисные центры производителей арматуры.
Сомневаетесь? Запросите образцы протоколов контроля. Попросите показать аттестацию лаборатории. Если мнутесь — идите дальше. Заказать можно напрямую у производителя, это часто надежнее, чем через посредников.
Для крупных проектов возможен лизинг оборудования или отсрочка платежа, но это уже условия конкретного поставщика. Главное — не гнаться за низкой стоимостью в ущерб качеству наплавки.
Вопросы и ответы
Можно ли наплавлять без подогрева?
Для углеродистых сталей толщиной до 10 мм — иногда допустимо. Для легированных и толстостенных — обязательно. Иначе трещины гарантированы.
Какая гарантия на наплавку?
Обычно заводы дают гарантию 12-18 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев с даты отгрузки. Условия прописываются в договоре.
Нужен ли протокол твердости на каждую деталь?
Да, для этого ГОСТа протокол или паспорт качества на партию с указанием результатов замеров твердости обязателен. Без бумаги — это просто наплавленный металл.
Можно ли восстановить изношенную наплавку?
Да, если основной металл не поврежден. Проводится механическая обработка для удаления дефектного слоя, затем новая наплавка. Но не более 2-3 циклов.
Внедрение и применение ГОСТ 33258-2015 требует дисциплины. Это не тот стандарт, где допустимы вольности. Но его соблюдение — гарантия того, что ваша арматура отработает расчетный ресурс. Без вариантов.
