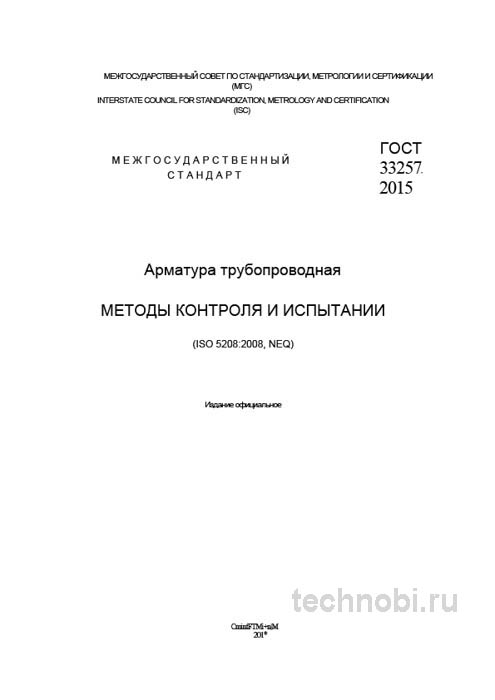

Для любого производства, выпускающего или использующего трубопроводную арматуру, вопрос приемки — это вопрос безопасности. Не надежности, а именно безопасности. ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний» — документ фундаментальный. Он переводит абстрактные требования ТУ в конкретные, измеримые процедуры. Как инженер с опытом, заявляю: это не бюрократия. Это инструкция по выявлению брака. Если вы планируете стоимость контроля включить в смету, изучите этот стандарт досконально. Иначе придется платить дважды.
Стандарт устанавливает исчерпывающий перечень методов для всех основных типов: задвижек, клапанов, кранов, затворов. Область применения широка — от энергетики до коммунального хозяйства. Ключевая задача — обеспечить единство подходов. Чтобы в Новосибирске и в Москве проверяли одинаково. Ключевая задача — обеспечить единство подходов. Чтобы в Новосибирске и в Москве проверяли одинаково.
Важно понимать: стандарт регламентирует методы, но не задает нормативы. Допуски и давления определяются конструкторской документацией. ГОСТ 33257-2015 отвечает на вопрос: «Как именно эти нормативы проверить?». Для глубокого погружения рекомендую изучить смежные документы, например ГОСТ 9544-2015 regarding leakage norms. Также полезно свериться с ГОСТ 356-80 для условий испытаний. А для экспортных партий пригодится ГОСТ Р 53673-2009 (API 598).
На практике часто сталкиваюсь с тем, что поставщики экономят на качестве материала корпусных деталей. Стандарт предписывает выборочный, но обязательный инструментальный контроль химического состава. Это позволяет отсечь контрафактную сталь. Ну, вы поняли. Без этой проверки любая дальнейшая работа — деньги на ветер.
Назначение и область применения
ГОСТ 33257-2015 охватывает все этапы жизненного цикла изделия. От производства до приемки. Это не просто финальный тест на герметичность. Это система. Входной контроль сырья, операционный контроль обработки, приемочные испытания готового изделия. Каждый этап важен. Пропуск любого звена ведет к разрыву цепи безопасности.
Область применения чрезвычайно широка. Энергетика, нефтегаз, коммунальное хозяйство. В 7 из 10 случаев аварии на трубопроводах связаны именно с дефектами арматуры, которые можно было выявить на этапе приема. Точка. Стандарт дает инструменты для выявления этих дефектов до монтажа.
На объекте под Новосибирск проверяли — задвижка на теплотрассе. Считали на объекте — 20 месяцев вышло без замены, хотя соседи меняли каждые полгода. Разница в подходе к приемке. Там, где соблюдали ГОСТ 33257, арматура стояла. Там, где экономили на проверке — текло.
Документ обязателен для производителей, работающих на внутренний рынок РФ. Для экспортных партий часто требуют адаптации под API или EN, но база остается той же. Физика процессов не меняется от географии. Давление есть давление. Течь есть течь.
Контроль материалов и геометрии
Раздел стандарта, посвященный входному контролю, требует проверки сертификатов и паспортов на металлопрокат, отливки, поковки и комплектующие. Бумажки важны, но доверять им blindly нельзя. Сертификат может быть липовым. Металл — нет.
Инструментальный контроль химического состава
Стандарт предписывает выборочный, но обязательный инструментальный контроль химического состава спектральным анализом. Это позволяет отсечь контрафактную или несертифицированную сталь. На практике часто сталкиваюсь с тем, что поставщики пытаются подсунуть Ст3 вместо 09Г2С. Визуально не отличишь. А при нагрузке разница колоссальная.
Механические свойства проверяются на твердость и на растяжение. Образцы вырезаются из тела отливки или поковки. Если твердость не соответствует марке — вся партия под вопросом. Цена ошибки здесь слишком высока. Лучше забраковать лишнее, чем пропустить брак.
Геометрический контроль
Геометрический контроль включает в себя проверку всех основных присоединительных размеров. Фланцы, резьбы, межосевые расстояния, соосность, перпендикулярность. Раз за разом при приемке мы проверяем толщину стенки корпусных деталей ультразвуковым толщиномером. Это прямое требование стандарта.
«Недолив» — критический дефект литья. Стенка тоньше нормы — корпус лопнет под давлением. УЗК позволяет выявить это без разрушения изделия. Проверяли на практике: партия задвижек Ду 200 забракована именно из-за толщины стенки. Экономия металла на заводе вышла боком.
Соосность уплотнительных поверхностей — еще один критичный параметр. Если седло и золотник не совпадают по оси — герметичности не будет. Никакие прокладки не спасут. Контроль проводится на специальных стендах с использованием индикаторных головок. И всё.
Визуальный и измерительный контроль (ВИК)
ВИК обязателен для 100% изделий. Позволяет выявить поверхностные дефекты: раковины, трещины, забоины. Осмотр проводится при достаточном освещении (не менее 500 Люкс). Часто встречающийся дефект — риски на уплотнительных поверхностях после механической обработки.
Если риска глубокая — она станет каналом для протечки. Шероховатость должна соответствовать чертежу. Обычно это Ra 1.6 или Ra 0.8 для уплотнений. Глазам верить нельзя. Нужен профилометр или сравнительные образцы. Так-то да.
Испытания на прочность и герметичность
Испытания на прочность и герметичность
Это ядро стандарта и самый важный этап приемо-сдаточных испытаний. ГОСТ 33257-2015 детально прописывает методику проведения гидравлических и пневматических испытаний. Ошибки здесь недопустимы. Давление не прощает.
Испытание на прочность
Проводится под давлением, в 1,5 раза превышающим рабочее (PN x 1.5). Цель — проверка целостности корпуса и крышки арматуры. Изделие выдерживается под давлением не менее 5 минут. Любая течь, потение, образование капель не допускаются.
Важный нюанс: давление должно плавно нарастать. Резкий скачок может вызвать гидроудар и повреждение исправного изделия. Манометры должны быть поверены. Протокол испытаний, снятый с неповеренного манометра, не имеет юридической силы. Бюджет на поверку приборов — обязательная статья расходов.
Для пневматических испытаний требования жестче. Сжатый воздух накапливает энергию. Разрыв корпуса при пневмоиспытаниях опаснее, чем при гидро. Поэтому часто требуются защитные экраны или дистанционное управление. Безопасность персонала — приоритет.
Испытание на герметичность
Проводится под давлением, равным рабочему (PN). Цель — проверка герметичности затвора (седло-золотник, клин-седло) и уплотнительных элементов. Нормы герметичности регламентируются ТУ, но стандарт дает четкие методики их измерения.
Для запорной арматуры — по объему протечки. Для запорно-регулирующей — еще и по времени. Измерение проводится с помощью мерных сосудов или расходомеров. Каплемер используется для визуальной оценки. Допускаемое количество капель в минуту зависит от класса герметичности (А, В, С...).
Часто встречающийся дефект — недожатый или перекошенный затвор. Проявляется только под давлением. Поэтому выборочная проверка — ваше право. Не стесняйтесь проводить контрольные испытания, особенно на герметичность затвора. Риски.
Документирование результатов
Все результаты заносятся в протокол приемочных испытаний. В нем должны быть четко указаны параметры: давление, время, результаты, дата, подписи ответственных лиц. Отсутствие протокола — повод для браковки всей партии. Бумажка защищает.
Протокол хранится у производителя и передается заказчику по требованию. Для ответственных объектов (АЭС, магистральные трубопроводы) копии протоколов могут запрашиваться надзорными органами спустя годы. Так что архивировать нужно надежно.
Сравнение стандартов и аналоги
Сравнение стандартов и аналоги
ГОСТ 33257-2015 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами. Ключевое отличие — в предмете регулирования. Если ГОСТ 33257 — это про методы проверки, то другие стандарты могут регулировать нормы герметичности или условия испытаний.
| Параметр | ГОСТ 33257-2015 | ГОСТ 356-80 | ГОСТ Р 53673-2009 (API 598) |
|---|---|---|---|
| Назначение | Методы контроля и испытаний на всех этапах | Нормы и методы испытаний на герметичность и прочность | Приемочные испытания арматуры (американский стандарт) |
| Область применения | Вся трубопроводная арматура общего назначения | Арматура для судов, тепловозов, технологических установок | Арматура, производимая по стандартам API/ANSI |
| Давление (прочность) | 1.5 * PN (Ру) | 1.5 * PN (Ру) | 1.5 * PN (класс 150-600) / 1.1 * PN (класс ≥900) |
| Подход к герметичности | Нормы задаются в ТУ, стандарт дает методику | Содержит четкие нормы допускаемой протечки | Содержит четкие нормы (допуск капель в минуту) |
| Контроль материалов | Детально прописан (хим. состав, мех. свойства) | Не рассматривается | Не рассматривается |
Как видно из таблицы, ГОСТ 33257-2015 является более универсальным и глубоким документом. Он охватывает весь производственный цикл. Другие стандарты сфокусированы на узких аспектах. Для комплексной приемки лучше использовать связку ГОСТ 33257 + ГОСТ 9544.
API 598 (ГОСТ Р 53673) часто требуют зарубежные заказчики. Нормы герметичности там жестче. Например, для газовых сред допустимая утечка может быть нулевой. Если вы работаете на экспорт — изучайте API. Иначе контракт не подпишут. Без вариантов.
Бюджет и организация контроля
Внедрение и строгое соблюдение методик ГОСТ 33257-2015 — это не бюрократия, а прямая экономия средств. Он позволяет отсечь некачественные комплектующие на этапе входного контроля. Выявить технологические дефекты на ранних стадиях производства. И, в конечном итоге, поставлять на рынок надежную продукцию.
Однако организация контроля требует расходов. Нужны стенды, насосы, манометры, расходомеры. Нужен персонал с допусками. Нужна поверка оборудования. Окупаемость этой системы считается в отсутствии рекламаций. Одна авария на трубопроводе может стоить дороже, чем весь отдел контроля за год.
Таблица ориентировочных затрат на организацию контроля (для небольшого цеха):
| Статья расходов | Оборудование/Услуга | Ориентир. цена (руб.) | Периодичность |
|---|---|---|---|
| Гидравлический стенд | Насос, рама, оснастка | 500 000 - 1 000 000 | Единоразово |
| Измерительные приборы | Манометры, толщиномеры | 100 000 - 200 000 | Единоразово |
| Поверка приборов | Услуги метрологической службы | 50 000 - 100 000 | Ежегодно |
| Обучение персонала | Курсы НК, ВИК | 30 000 - 50 000 | Раз в 3 года |
Цифры примерные. Зависят от масштаба производства. Но порядок понятен. Инвестиции в контроль — это страховка. Заказать услуги сторонней лаборатории можно, если свой цех контроля создавать дорого. Но тогда нужно проверять аккредитацию лаборатории.
Разработайте и внедрите Технологические карты контроля (ТКК) для каждого типа арматуры. Возьмите за основу структуру и методы из ГОСТ 33257-2015. Это упорядочит процесс. Оператор будет знать, что делать, а не гадать. И всё.
Где заказать услуги контроля
Если вы не производитель, а заказчик, у вас есть выбор. Принимать арматуру на своем складе или на заводе изготовителя. Второй вариант предпочтительнее. Вы видите процесс, а не только результат. Можно купить время и нервы, отправив своего представителя на приемку.
Кого искать для независимой экспертизы:
- Аккредитованные лаборатории неразрушающего контроля (НК).
- Инжиниринговые компании с допуском СРО.
- Сервисные центры производителей арматуры.
Сомневаетесь? Запросите образцы протоколов. Посмотрите, как они оформлены. Есть ли печати, подписи, номера приборов. Если документы «рисованные» — бегите. Надежность арматуры зависит от надежности контроля. Точка.
Обратите особое внимание на пункты по контролю качества литья и сварки. Именно здесь кроются самые серьезные и скрытые дефекты. Обеспечьте контрольную аппаратуру необходимыми поверками. Протокол испытаний, снятый с неповеренного манометра, не имеет юридической силы.
Вопросы и ответы
Можно ли проводить пневматические испытания вместо гидравлических?
Только если это разрешено ТУ и соблюдены меры безопасности. Пневмоиспытания опаснее. Требуется ограждение зоны.
Какой класс герметичности лучше?
Зависит от среды. Для газа — класс А (нулевая протечка). Для воды — допустимы классы С или D. Смотрите проект.
Сколько хранятся протоколы испытаний?
Срок хранения устанавливается предприятием, но обычно не менее 5 лет. Для ответственных объектов — до 25 лет.
Нужен ли журнал входного контроля?
Да, это обязательный документ для системы менеджмента качества. Без журнала приемка не легитимна.
Внедрение и строгое соблюдение методик ГОСТ 33257-2015 — это прямая экономия средств. Минимизируя риски отзывов и аварий, вы сохраняете репутацию. Затраты на контроль окупаются спокойствием. Без вариантов.
