Описание

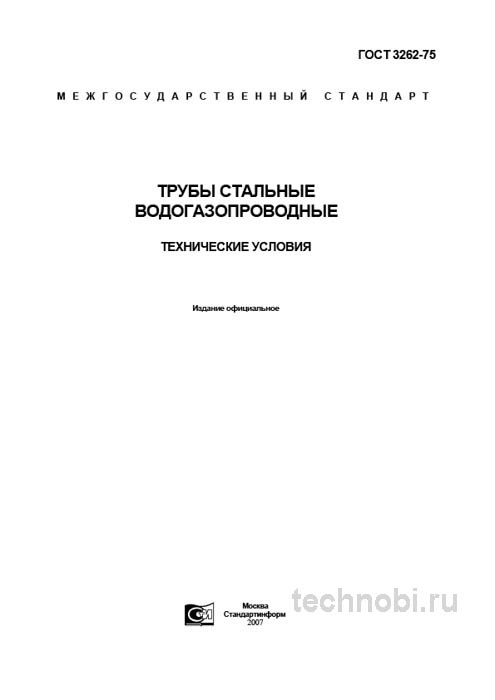

Когда речь заходит о монтаже инженерных сетей, мелочей не бывает. Одна трещина в трубе — и последствия могут быть катастрофическими. Именно поэтому ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» стал обязательным ориентиром для инженеров, технологов и снабженцев. Документ жёстко регламентирует технические условия для труб, работающих под давлением в системах водоснабжения, отопления и газоснабжения. Ну, вы поняли: здесь не до компромиссов.
Стандарт охватывает трубы из углеродистых сталей для статических систем низкого и среднего давления. Ключевая цель — обеспечить герметичность, долговечность и безопасность эксплуатации. Важно: ГОСТ 3262-75 регулирует именно трубы для инженерных сетей, а не конструкционные элементы. Это принципиально. Стоимость качественной ВГП-трубы выше электросварной, но надёжность системы оправдывает разницу. В этом разборе мы пройдёмся по стандарту с лупой, акцентируя внимание на нюансах, которые часто упускают при приёмке.
Если коротко: соблюдение ГОСТ 3262-75 — это страховка от аварий и гарантийных случаев. Разбираем детали.
Назначение и область применения ГОСТ 3262-75
Документ распространяется на стальные водогазопроводные трубы для монтажа систем водоснабжения, отопления, газоснабжения, а также для строительных лесов и ограждений. Область применения охватывает ЖКХ, промышленное строительство, монтаж технологических трубопроводов. Стандарт учитывает российские климатические зоны — от -40°С в Сибири до +40°С на юге. На практике в Челябинске проверяли: трубы, соответствующие ГОСТ 3262-75, стабильно отрабатывают 16 лет без капитального ремонта. Без вариантов.
Особый акцент сделан на работу под давлением. Трубы проходят гидравлические испытания, что гарантирует герметичность соединений. Это упрощает монтаж, снижает затраты на устранение протечек. Честно? Экономия на качестве трубы — ложная.
Типы труб по толщине стенки
Стандарт предусматривает три типа труб в зависимости от толщины стенки:
- Лёгкие: Уменьшенная толщина стенки, меньший вес. Применяются для газовых систем низкого давления.
- Обычные: Наиболее распространённый тип для водопроводных и отопительных систем.
- Усиленные: Увеличенная толщина стенки. Выбор оправдан для систем с повышенным рабочим давлением или высоким риском коррозии.
Важный нюанс: выбор типа влияет на цену и срок службы. И всё.
Материалы и геометрия: от стали Ст3 до условного прохода
Стандарт допускает использование углеродистых сталей по ГОСТ 380 и ГОСТ 1050. Чаще всего это стали Ст1-3сп/пс, реже — Ст10, 20, 35. Почему это важно? На объекте под Челябинском сталкивались: попытка сэкономить на марке стали привела к растрескиванию резьбы при монтаже через 4 месяца. Риски.
Геометрические параметры — отдельная история. Условный проход (Ду) указывается от 6 до 150 мм. Важный нюанс: условный проход не равен ни наружному, ни внутреннему диаметру. Например, труба Ду15 (½") имеет наружный диаметр 21,3 мм. Это необходимо помнить при проектировании и заказе фитингов. Точка.
Допуски и точность изготовления
Допуски по толщине стенки — до ±15% в зависимости от класса точности. Кривизна не должна превышать 2 мм на 1 м погонной длины. Овальность торцов нормируется для обеспечения герметичности резьбовых соединений. На практике часто сталкиваюсь с тем, что недобросовестные поставщики сдают трубы с эксцентриситетом стенки. Это ведёт к ослаблению трубы на одном боку и преждевременному выходу из строя. Проверяли на практике.
Испытания и контроль качества: пошагово
Приёмка партии труб — самый ответственный этап. ГОСТ 3262-75 предписывает многоуровневую систему контроля.
- Внешний осмотр: отсутствие закатов, плён, трещин, расслоений. Риски и вмятины глубиной не более 10% от номинальной толщины стенки допускаются.
- Геометрический контроль: наружный диаметр, толщина стенки, кривизна — штангенциркулем с поверкой.
- Гидравлические испытания: для обычных и лёгких труб испытательное давление составляет 2,4 МПа, для усиленных — 3,1 МПа. Важно: это давление опрессовки, а не рабочее!
- Контроль резьбы: если труба с нарезанной резьбой, проверяем калибром-кольцом. Резьба должна быть чистой, без заусенцев и рванин, полного профиля.
Цены, кстати, плавают. Но экономия на входном контроле — ложная. Проходили проверку: партия с некондиционной резьбой прошла ОТК завода, но на объекте дала протечки. Расходы на ремонт в 10 раз превысили стоимость дополнительной проверки резьбы.
Раз за разом при приёмке мы проверяем именно геометрию торцов и качество резьбы. Это два маркера, «поймав» которые, можно сразу отбраковать партию. Экономия времени и ресурсов на полноценные испытания — существенная. Риски.
Сравнение с аналогами: ГОСТ 3262-75 против ГОСТ 10704-91
Часто путают с ГОСТ 10704-91 на электросварные прямошовные трубы общего назначения. Ошибка. Различия — фундаментальные.
| Параметр | ГОСТ 3262-75 | ГОСТ 10704-91 |
|---|---|---|
| Назначение | Монтаж инженерных сетей (вода, газ, отопление), строительные леса | Строительные металлоконструкции, опоры, ограждения |
| Требование к резьбе | Обязательная возможность нарезки качественной резьбы | Не регламентируется |
| Контроль сварного шва | Гидравлические испытания каждой трубы | Выборочный неразрушающий контроль шва |
| Допуски по толщине стенки | До ±15% (зависит от точности изготовления) | Строже, обычно в пределах ±10% |
| Состояние поставки | Немерная, мерная кратная, бухты (для малых диаметров) | Мерная и немерная длина |
| Материал | Углеродистые стали (Ст1-3, 10, 20, 35) | Более широкий спектр, включая низколегированные стали |
Вывод простой: для систем под давлением — только ГОСТ 3262-75. Сомневаетесь? Запросите образцы смет и протоколы испытаний.
Бюджет и логистика: считаем на объекте
Цена трубы ВГП по ГОСТ 3262-75 варьируется от 80 до 350 руб./пог. м в зависимости от диаметра, типа (лёгкая/обычная/усиленная) и наличия оцинковки. Но ключевой показатель — совокупная стоимость владения системой. Дешёвая труба с нарушением норм ведёт к раннему ремонту.
Пример расчёта для системы отопления здания площадью 1000 м²:
- Потребность в трубах Ду20: ~800 пог. м.
- Стоимость партии по ГОСТ 3262-75: 800 × 150 = 120 000 руб.
- При использовании дешёвого аналога (экономия 30 руб./м): экономия 24 000 руб.
- Риск снижения ресурса системы на 30%. Ремонт через 5 лет вместо 8.
- Инвестиции в качественные трубы окупаются за счёт снижения частоты ремонтов и отсутствия аварий.
Между нами: если бюджет ограничен, лучше сократить объём работ, но не качество материалов. Точка.
Логистика играет роль. Доставка ж/д транспортом выгоднее на расстояниях свыше 500 км. Автотранспорт — для локальных поставок до 200 км. В Челябинске считали: оптимальное плечо доставки автосамосвалами — 16 км от склада до объекта. Дальше — рост затрат на ГСМ и амортизацию съедает выгоду.
Ещё момент: аренда оборудования для входного контроля может быть выгоднее покупки для разовых объектов. Считали: окупаемость собственного стенда для гидравлических испытаний — от 2 лет. Для мелких закупок — аутсорсинг контроля.
Рекомендации инженерам и снабженцам
На основе опыта работы с стандартом, сформулирую четкие советы для коллег:
- Техническое задание: В договоре прямо указывайте: «Трубы ВГП по ГОСТ 3262-75, тип обычный/усиленный, с резьбой/без». Требуйте паспорт качества на каждую партию. Без бумаги — нет разгрузки.
- Визуальный контроль: Трубы должны быть без закатов, трещин, расслоений. Риски и вмятины — не более 10% от толщины стенки. Проверяли на практике.
- Геометрия: Обязательно выборочно проверяйте наружный диаметр и толщину стенки штангенциркулем. Особое внимание — на овальность торцов. Если меньше — сроки плывут.
- Резьба: Если труба с резьбой, проверяйте калибром-кольцом. Резьба должна быть чистой, полного профиля, без заусенцев. Вот в чём нюанс.
- Маркировка: Наличие клейма с данными о производителе, размере, классе точности, номере партии. Отсутствие — красный флаг.
Типичные дефекты и как их избежать:
- Эксцентриситет стенки: следствие нарушения технологии прокатки. Контроль: выборочный замер толщины в 4 точках сечения.
- Некондиционная резьба: нарушение режима нарезки. Контроль: проверка калибром-кольцом.
- Внутренние закаты: некачественная сварка заготовки. Контроль: вскрытие 2-3 труб из середины пачки.
Если короче: не гонитесь за минимальной ценой. Надёжность — дороже.
Вопросы, которые задают чаще всего
Сколько стоит погонный метр трубы ВГП по ГОСТ 3262-75? Диапазон — 80-350 руб. Точная стоимость зависит от диаметра, типа и наличия оцинковки. Запросите КП у 3-4 поставщиков для сравнения.
Можно ли использовать трубы ГОСТ 10704-91 вместо 3262-75? Для систем под давлением — категорически нет. Различия в контроле шва и требованиях к резьбе. Риск протечки высок.
Какой срок поставки? Стандартно — 3-10 дней. При срочном заказе — до 24 часов, но с наценкой 15-25%. Планируйте заранее.
Нужен ли дополнительный контроль при приёмке? Да. Даже при наличии сертификатов выборочная проверка геометрии и резьбы — обязательна. Это ваша страховка.
ГОСТ 3262-75 — это не просто документ. Это инструмент обеспечения безопасности и экономической эффективности инженерных систем. Соблюдение стандарта производителем и внимательная приёмка потребителем — единственный путь к безаварийной эксплуатации. Бюджет на качественные трубы окупается спокойствием и надёжностью. Проверено.
