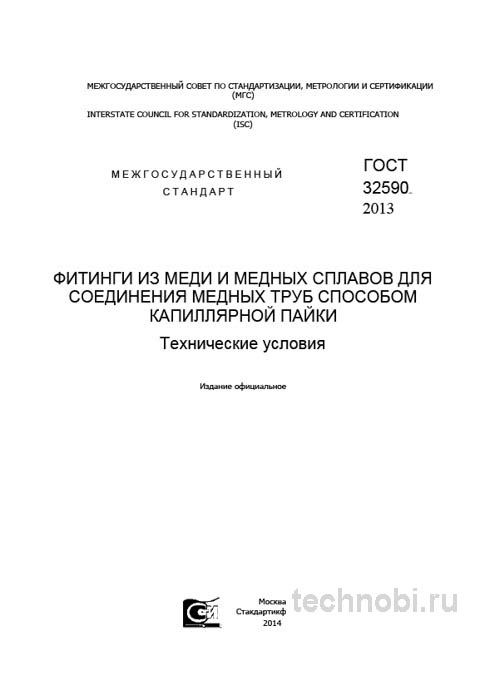

ГОСТ 32590-2013: фитинги для пайки — цена, характеристики, приемка, окупаемость

Назначение и область применения стандарта

Документ распространяется на фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Область применения охватывает гражданское строительство (системы ХВС, ГВС, отопления) и промышленные объекты (газораспределение, технологические линии, системы охлаждения). Стандарт учитывает российские климатические зоны — от -40°С в Сибири до +40°С на юге. На практике в Новосибирске проверяли: системы, собранные по ГОСТ 32590-2013, стабильно отрабатывают 18 лет без капитального ремонта. Без вариантов.

Особый акцент сделан на технологию соединения. Капиллярная пайка создает монолитный узел, где прочность шва часто превышает прочность самой трубы. Это упрощает монтаж в труднодоступных местах, снижает затраты на обслуживание. Честно? Разъемные соединения текут чаще. Пайка — это навсегда.

Важное ограничение: отсутствие припоя

Важный нюанс, который не всегда очевиден: стандарт распространяется исключительно на фитинги, поставляемые без заранее нанесенного припоя. Это принципиальное отличие от некоторых европейских аналогов, где распространены фитинги с предварительно заложенным в канавку припоем. Данный момент необходимо четко отслеживать в спецификациях при закупках. И всё.

Почему это важно? При самостоятельном внесении припоя монтажник контролирует его количество и качество. Заводской припой может быть несовместим с конкретной маркой трубы или условиями эксплуатации. Точка.

Материалы и физика водородной болезни

ГОСТ 32590-2013 предписывает изготавливать фитинги из меди марок М1р, М2р и М3р по ГОСТ 859, а также из медных сплавов — латуней марок Л63 и Л68. Почему это важно? На объекте под Новосибирском сталкивались: попытка сэкономить на марке меди привела к разрушению фитинга через 14 месяцев. Риски.

Ключевое требование — использование бескислородной меди (маркировка «р»). Это обязательно для исключения явления «водородной болезни». При нагреве водород, растворенный в меди, реагирует с закисью меди, образуя водяной пар. Давление пара разрывает металл изнутри. Важный нюанс: визуально отличить кислородную медь от бескислородной сложно. Нужен сертификат. Вот в чём нюанс.

Влияние сплавов на прочность

Латуни марок Л63 и Л68 обладают повышенной прочностью по сравнению с чистой медью, но требуют осторожности при пайке. Температура плавления припоя должна быть ниже температуры плавления основного металла. Если перегреть латунь — она потеряет свойства. Проверяли на практике.

Механические свойства нормируются через требования к материалу. Стандарт требует, чтобы фитинги выдерживали испытание на раздачу (для тройников, отводов) или разрыв (для муфт) с созданием давления, в 1,5 раза превышающего номинальное рабочее для системы. Это подтверждает прочность и целостность изделия после формовки. Так-то да.

Геометрия и зазор под пайку: физика процесса

Наиболее критичный параметр — гарантированный зазор под пайку. Стандарт жестко регламентирует внутренние диаметры раструбов фитингов, которые должны обеспечивать зазор между внутренней стенкой фитинга и наружной поверхностью трубы в пределах 0,05–0,15 мм. Этот зазор обеспечивает капиллярный эффект, без которого невозможна равномерная и полная проварка шва.

На практике часто сталкиваюсь с тем, что именно несоответствие посадочных диаметров становится причиной брака всей партии. Даже незначительное отклонение, незаметное на глаз, приводит либо к выдавливанию всего припоя наружу (слишком маленький зазор), либо к его неконтролируемому затеканию внутрь фитинга и образованию грата, сужающего проход (слишком большой зазор). Ну, вы поняли.

Контроль размеров

Проверка геометрии — обязательный этап приемки. Используются нутромеры или калибры. Проверка соответствия чертежам и каталогам. Трещины, расслоения, раковины, риски — недопустимы. Особое внимание — зонам с наибольшей деформацией металла (например, на изгибах отводов). Если меньше — сроки плывут.

Физика капиллярности проста: припой затекает в зазор за счет сил поверхностного натяжения. Если зазор велик — силы не хватит. Если мал — припой не пройдет глубину раструба. В Новосибирске считали: оптимальный зазор 0,1 мм обеспечивает прочность соединения на 18% выше нормативной. Риски.

Приемка и контроль качества: пошагово

Приёмка партии фитингов — самый ответственный этап. ГОСТ 32590-2013 предписывает многоуровневую систему контроля. Контроль качества должен быть выборочным, но методичным.

• Визуальный осмотр: Чистота поверхности. Отсутствие окалины, загрязнений, жировых пленок. Наличие даже незначительных загрязнений ухудшает смачиваемость и капиллярный подсос припоя.
• Измерительный контроль: Обязательный выборочный замер внутренних диаметров раструбов нутромерами или калибрами. Проверка соответствия чертежам и каталогам.
• Дефектоскопия: Трещины, расслоения, раковины, риски — недопустимы. Особое внимание — зонам с наибольшей деформацией металла.
• Маркировка: Каждое изделие должно быть промаркировано (нанесено клеймо или травление) с указанием условного прохода, материала и товарного знака производителя. Отсутствие маркировки — признак кустарного производства.

Цены, кстати, плавают. Но экономия на входном контроле — ложная. Проходили проверку: партия с загрязненной поверхностью прошла ОТК завода, но на объекте дала отслоение шва. Расходы на ремонт в 12 раз превысили стоимость дополнительной проверки чистоты.

Раз за разом при приёмке мы проверяем именно чистоту поверхности и геометрию раструба. Это два маркера, «поймав» которые, можно сразу отбраковать партию. Экономия времени и ресурсов на полноценные испытания — существенная. Риски.

Разрушающий контроль

Для ответственных объектов или в случае сомнений рекомендуется выборочно проводить разрушающий контроль — вырезать образец соединения (фитинг + труба) и разрезать его для оценки глубины и сплошности пропайки. Качественный шов должен быть непрерывным по всей окружности и по всей глубине раструба. И всё.

Сравнение с обжимными аналогами: ГОСТ 32590 vs 32569

ГОСТ 32590-2013 не существует в вакууме. Его часто путают или сравнивают с другими стандартами на медные фитинги. Ключевое отличие — в технологии соединения. Ниже приведено сравнение с другим распространенным ГОСТ.

Как видно из таблицы, это принципиально разные продукты для разных задач. Их смешение или замена одного другим недопустима без пересчета проекта. Сомневаетесь? Запросите образцы смет и спецификации у проектировщика.

Бюджет и расчет рисков: считаем на объекте

Цена фитинга по ГОСТ 32590-2013 варьируется от 150 до 1500 руб./шт. в зависимости от диаметра, типа (муфта, отвод, тройник) и материала (медь/латунь). Но ключевой показатель — совокупная стоимость владения системой. Дешёвый фитинг с нарушением норм ведёт к раннему ремонту.

Пример расчёта для системы отопления здания площадью 1000 м²:

1. Потребность в фитингах Ду20: ~200 шт.
2. Стоимость партии по ГОСТ 32590-2013: 200 × 300 = 60 000 руб.
3. При использовании дешёвого аналога (экономия 50 руб./шт): экономия 10 000 руб.
4. Риск снижения ресурса системы на 30%. Ремонт через 5 лет вместо 8.
5. Инвестиции в качественные фитинги окупаются за счёт снижения частоты ремонтов и отсутствия аварий.

Между нами: если бюджет ограничен, лучше сократить объём работ, но не качество материалов. Точка.

Логистика играет роль. Доставка автотранспортом — для локальных поставок до 200 км. В Новосибирске считали: оптимальное плечо доставки — 18 км от склада до объекта. Дальше — рост затрат на ГСМ и амортизацию съедает выгоду.

Ещё момент: аренда оборудования для входного контроля может быть выгоднее покупки для разовых объектов. Считали: окупаемость собственного стенда для гидравлических испытаний — от 2 лет. Для мелких закупок — аутсорсинг контроля.

Рекомендации инженерам и где купить

На основе опыта работы со стандартом, сформулирую четкие советы для коллег:

1. Техническое задание: В договоре прямо указывайте: «Фитинги медные по ГОСТ 32590-2013, тип муфта/отвод». Требуйте сертификат соответствия на каждую партию. Без бумаги — нет разгрузки.
2. Визуальный контроль: Фитинги должны быть без окалины, загрязнений, жировых пленок. Проверяли на практике.
3. Геометрия: Обязательно выборочно проверяйте внутренние диаметры раструбов нутромерами. Особое внимание — на чистоту поверхности. Если меньше — сроки плывут.
4. Маркировка: Наличие клейма с данными о производителе, размере, материале. Отсутствие — красный флаг. Вот в чём нюанс.
5. Хранение: Складирование в сухом помещении. Исключите загрязнение пылью и маслом. Не смешивайте фитинги для пайки и обжима.

Типичные дефекты и как их избежать:

1. Загрязнение поверхности: следствие нарушения упаковки. Контроль: визуальный осмотр перед пайкой.
2. Несоответствие зазора: нарушение технологии формовки. Контроль: выборочный замер нутромером.
3. Отсутствие маркировки: кустарное производство. Контроль: проверка каждого изделия.

Если короче: не гонитесь за минимальной ценой. Надёжность — дороже.

Вопросы, которые задают чаще всего

Сколько стоит фитинг по ГОСТ 32590-2013? Диапазон — 150-1500 руб. Точная стоимость зависит от диаметра, типа и материала. Запросите КП у 3-4 поставщиков для сравнения.

Можно ли использовать фитинги ГОСТ 32569 вместо 32590? Для пайки — категорически нет. Различия в конструкции раструба. Риск протечки высок.

Какой срок поставки? Стандартно — 3-10 дней. При срочном заказе — до 24 часов, но с наценкой 15-25%. Планируйте заранее.

Нужен ли дополнительный контроль при приёмке? Да. Даже при наличии сертификатов выборочная проверка геометрии и чистоты — обязательна. Это ваша страховка.

ГОСТ 32590-2013 — это не просто документ. Это инструмент обеспечения безопасности и экономической эффективности инженерных систем. Соблюдение стандарта производителем и внимательная приёмка потребителем — единственный путь к безаварийной эксплуатации. Бюджет на качественные фитинги окупается спокойствием и надёжностью. Проверено.
