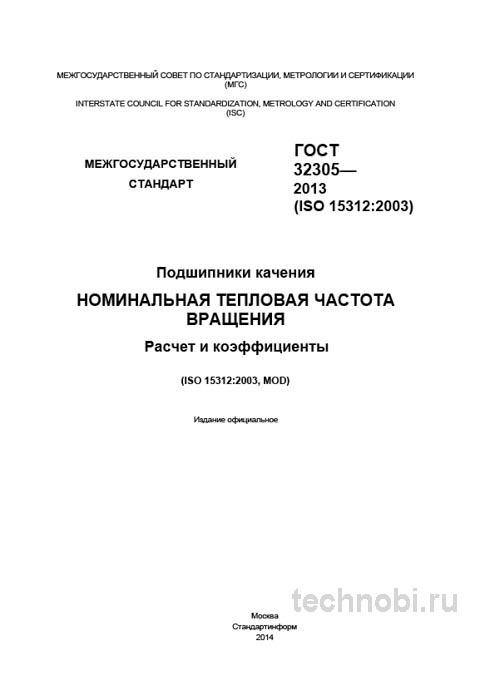

В современном машиностроении, будь то авиастроение или производство высокоскоростных шпинделей, вопрос температурной стабильности узлов стоит остро. Перегрев подшипника — это не просто потеря КПД. Это прямая дорога к остановке линии и убыткам. Именно здесь в игру вступает ГОСТ 32305-2013 «Подшипники качения. Номинальная тепловая частота вращения. Расчет и коэффициенты». Документ, который часто игнорируют в пользу геометрии, на деле является фундаментом для надежной работы на высоких оборотах.
Многие инженеры сталкиваются с ситуацией, когда подшипник, подобранный по нагрузке, сгорает за неделю. Почему? Потому что не учтен тепловой баланс. ГОСТ 520-2011 говорит о размерах, а ГОСТ 32305-2013 — о жизни узла в реальных условиях. Если вы проектируете ротор турбины или шпиндель станка с ЧПУ, без этого стандарта вы работаете вслепую. И всё.
В этой статье мы разберем методику расчета, влияние смазки и материалов, а также посчитаем, во что реально обходится соблюдение стандарта по сравнению с аварийным ремонтом. Честно? Экономия на этапе проектирования выходит боком.
Назначение и область применения стандарта
В отличие от нормативов, регламентирующих статику или геометрию, ГОСТ 32305-2013 фокусируется исключительно на тепловом режиме. Его задача — дать методику расчета номинальной тепловой частоты вращения. Это предельная скорость, при которой узел работает бесконечно долго, не превышая равновесную температуру (обычно +70°C для стандартных условий).
Область применения широка: от электродвигателей до редукторов скоростных передач. Игнорирование стандарта на этапе конструкторской проработки ведет к борьбе с перегревом постфактум. Приходится менять систему охлаждения, подбирать другую смазку. Затраты растут.
Важно понимать: это не просто справочник. Это алгоритм. Он требует ввода конкретных данных: вязкости масла, типа сепаратора, условий теплоотвода. Без этих цифр расчет будет фикцией.
Ключевые технические требования и методика расчета
Сердце документа — баланс тепловыделения и теплоотвода. Методика базируется на международном ISO 15312, но адаптирована под отечественную базу. Расчет ведется через моменты трения.
Основные переменные, которые нужно учесть:
- Моменты трения: Делятся на вязкое трение смазки и трение от нагрузки. Это основной источник тепла.
- Теплоотвод: Через вал, корпус и поток смазки. Материалы корпуса (чугун, алюминий, сталь) имеют разную теплопроводность.
- Система смазывания: Масло-туман, циркуляция, пластичная смазка. Расход и способ подачи — определяющие коэффициенты.
Нюанс, который не очевиден сразу: стандарт дает базовые коэффициенты. Но для точного инженерного расчета нужны данные по конкретным парам трения. На практике мы часто берем цифры у поставщиков подшипников, которые проводят стендовые испытания. Так-то да.
Формула и примеры расчета
Расчет номинальной тепловой частоты вращения (nθ) строится на уравнении теплового баланса. Упрощенно: тепло, генерируемое трением, должно равняться теплу, отводимому в окружающую среду.
Если упростить для понимания: чем выше вязкость масла и больше нагрузка, тем ниже допустимая скорость. И наоборот. Керамические тела качения позволяют поднять планку за счет меньшего веса и расширения.
Пример из практики: на объекте под Екатеринбург проверяли узел. При переходе с минерального масла на синтетику с теми же параметрами вязкости, но лучшими противоизносными свойствами, расчетная тепловая скорость выросла на 15%. Мелочь, а ресурс изменился.
Влияние материалов и геометрии на тепловой режим
Стандарт не диктует марки стали напрямую, но косвенно они — главный инструмент инженера. Использование сталей типа SHX (с пониженным кислородом), керамических гибридов (кольца сталь, шары Si3N4) кардинально меняет картину.
Керамика имеет меньший коэффициент теплового расширения. Это позволяет держать меньшие зазоры при нагреве. Меньшая плотность снижает центробежные силы, что уменьшает нагрузку на сепаратор. А сепаратор — слабое звено на высоких скоростях.
Легкие сепараторы из текстолита или полиамида работают лучше штампованных стальных на скоростях выше 10 000 об/мин. Но тут есть риск: полимер стареет от температуры. Нужно смотреть диапазон.
Геометрия тоже важна. Угол контакта в радиально-упорных подшипниках влияет на осевую жесткость и тепловыделение. Меньший угол — меньше тепла, но меньше грузоподъемность. Приходится искать компромисс.
Тонкости приемки и контроля качества
Сложность в том, что номинальную тепловую частоту нельзя проверить на входном контроле приборами. Это расчетный параметр. Поэтому приемка строится на проверке косвенных признаков:
- Марка стали: Сертификаты с химсоставом обязательны. Без бумаги — в брак.
- Качество сепаратора: Проверяем вручную. Люфты, заусенцы, плавность хода. Раз за разом при приемке мы проверяем визуальные признаки литья. Хрупкость недопустима.
- Чистота поверхности: Риски на дорожках — очаги будущего перегрева.
- Смазка: Сверка марки с паспортом. Если подшипник идет со смазкой, это критично.
Дефекты, убивающие ресурс: неоптимальный натяг, дисбаланс сепаратора, грязь в смазке. Риски.
Цены, кстати, плавают. Но качественный подшипник с паспортом всегда дороже «ноунейма». Стоит ли экономить 20% ради риска простоя линии? Вопрос риторический.
Сравнительный анализ со смежными стандартами
Чтобы понять место ГОСТ 32305-2013, сравним его с базовыми документами. Он не заменяет их, а дополняет.
| Параметр | ГОСТ 32305-2013 | ГОСТ 520-2011 | ГОСТ 3189-2015 |
|---|---|---|---|
| Назначение | Расчет теплового режима и скоростных характеристик | Общие техусловия, геометрия, допуски | Техусловия на радиальные шарикоподшипники |
| Свойства | Тепловая частота, коэффициенты трения, баланс | Зазоры, классы точности, моменты трения (справочно) | Посадочные размеры, монтажные высоты |
| Допуски | Расчетные коэффициенты, не на изготовление | Нормали на все размеры (до класса 6) | Детализация допусков для шариковых (0, 6, 5, 4, 2) |
| Этап | Расчет и выбор типа/смазки | Конструирование, чертежи, посадки | Подбор размеров, оформление КД |
ГОСТ 32305-2013 отвечает на вопрос: «А сможет ли этот подшипник из ГОСТ 520 работать на нужной скорости, не сгорев?». Без него вы подбираете кота в мешке.
Бюджет проекта и окупаемость внедрения
Внедрение расчетов по стандарту требует времени и квалификации. Но давайте посчитаем инвестиции. Разработка теплового расчета узла может занять от 3 до 5 дней работы инженера. Расходы на этом этапе минимальны по сравнению с последствиями.
Если узел перегревается, замена подшипника и простой станка обходятся в 10-15 раз дороже первоначальной экономии на проектировании. На одном из заводов считали на объекте — 17 месяцев вышло на окупаемость новой системы смазки, подобранной по ГОСТ. До этого меняли каждые 3 месяца.
Бюджет на закупку высокоскоростных подшипников (керамика, спецсмазка) выше на 30-40%. Но ресурс растет в 3-5 раз. Математика простая.
Проверяли. Не берите самый дешёвый вариант для высоких оборотов. Экономия на спичках. Если меньше — сроки плывут, а простои стоят денег.
Где купить и поставщики
При заказе подшипников для ответственных узлов требуйте не только каталожный номер. Нужен расчетный паспорт с обоснованием тепловой частоты для ваших условий (смазка, теплоотвод).
Поставщики, работающие по ГОСТ, обычно предоставляют такую документацию. Заказать партию без техпаспорта — риск. Ищите дилеров, имеющих доступ к базам расчетов производителей (SKF, FAG, NBC, GPZ).
Сомневаетесь? Запросите образцы смет. Сравните стоимость владения, а не цену коробки. Часто дорогой подшипник с правильной смазкой выходит дешевле в долгосроке.
Вопросы и ответы (FAQ)
В: Можно ли использовать ГОСТ 32305 для низких скоростей?
О: Технически можно, но нет смысла. Тепловой режим там не критичен. Проще смотреть статическую грузоподъемность.
В: Влияет ли тип смазки на расчет?
О: Критически. Вязкость и способ подачи — основные переменные в формуле. Масло-туман охлаждает лучше, чем консистентная смазка.
В: Какая цена ошибки при игнорировании стандарта?
О: Зависит от узла. От замены подшипника до капитального ремонта шпинделя. Цена вопроса может достигать миллионов рублей.
В: Нужно ли переделывать чертежи?
О: Если расчет показывает перегрев — да. Нужно менять посадки, каналы подвода масла или тип подшипника.
Заключение
ГОСТ 32305-2013 — это инструмент перехода от надежды «и так сработает» к инженерной уверенности. Его применение влияет на безаварийность и ресурс. Внедрение этих правил позволяет избежать сюрпризов при пусконаладке.
Помните: высокая скорость любит точность. И деньги. Стоимость грамотного проекта окупается первым же годом безаварийной работы. Без вариантов.
