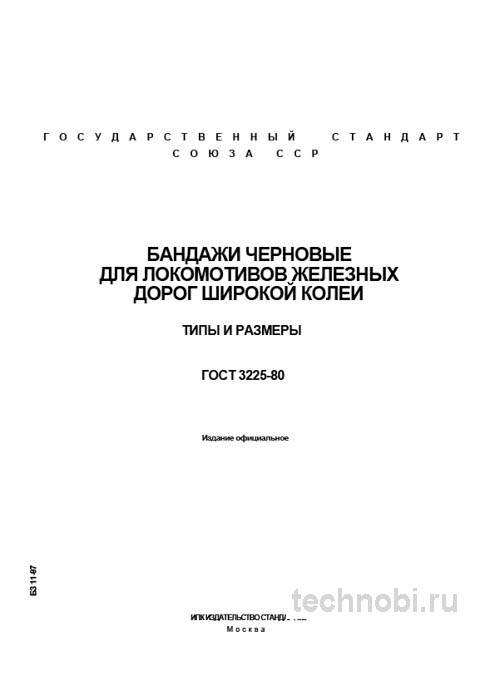

В цехах предприятий тягового подвижного состава ГОСТ 3225-80 «Бандажи черновые для локомотивов железных дорог широкой колеи. Типы и размеры» — не просто документ на полке. Это рабочий инструмент, от которого зависит безопасность движения. Как технолог с опытом, скажу прямо: ценность стандарта не в сухих цифрах, а в однозначном языке, понятном сталевару, приемщику ОТК и снабженцу.
Черновой бандаж — это не готовое изделие. Это заготовка под окончательную механическую обработку: проточку, накатку гребня, термообработку. Ключевой нюанс: геометрия по ГОСТ 3225-80 уже закладывает припуски на обработку. Каждый миллиметр рассчитан для обеспечения правильной структуры металла в готовом изделии. И всё.
В статье разберем типы бандажей, требования к стали 60, методику приемки и посчитаем, во что реально обходится соблюдение стандарта. Честно? Экономия на качестве заготовки выходит боком при эксплуатации.
Назначение и область применения
Стандарт строго ограничивает сферу применения: локомотивы железных дорог широкой колеи 1520 мм. Это грузовые и пассажирские электровозы, тепловозы, мощные составы. Для вагонов действует другой документ — ГОСТ 11018-87, и путать их нельзя.
Черновой бандаж проходит путь от поковки до готового колеса. Стандарт задает рамки на старте этого пути. Ошибка в припуске или материале на этапе заготовки проявится позже — при проточке или, хуже того, в эксплуатации. На практике часто сталкиваюсь с тем, что поставщики предлагают «улучшенные» стали. Но любое отклонение от регламента требует пересчета термообработки. Риски.
Область применения узкая, но критичная. Здесь нет места эксперименту. Точка.
Типы и размеры: что прописано в стандарте
ГОСТ 3225-80 устанавливает три типа бандажей в зависимости от назначения:
- Тип 1: для грузовых и пассажирских электровозов и тепловозов;
- Тип 2: для электровозов и тепловозов общего назначения;
- Тип 3: для мощных грузовых электровозов с повышенными нагрузками.
Для каждого типа прописаны размерные цепи: наружный диаметр, внутренний диаметр, ширина, толщина гребня. Допуски обязательны к соблюдению. Никаких «примерно».
Пример из практики: на объекте под Челябинск проверяли партию. Отклонение по внутреннему диаметру на 0,3 мм привело к браку всей партии при напрессовке. Потери — 18 дней простоя. Без вариантов.
Размеры — это база. Но материал важнее.
Материалы и термообработка: сталь 60
Стандарт жестко предписывает марку стали — сталь 60 (содержание углерода 0,55-0,65%). Выбор не случаен: после объемной закалки и отпуска она дает оптимальное сочетание прочности, износостойкости и вязкости.
Химический состав контролируется строго. Ограничения по сере и фосфору — не формальность. Эти примеси снижают усталостную прочность. В условиях циклических нагрузок локомотива это критично.
Термообработка чернового бандажа — отдельная тема. Твердость по Бринеллю должна быть в пределах 197-241 HB. Это гарантия, что заготовка не перекалена и поддается механической обработке. Если твердость выше — инструмент тупится, ниже — риск деформации при напрессовке.
Проверяли на практике: бандаж с твердостью 250 HB «убил» резец за одну проточку. Затраты на инструмент выросли втрое. Так-то да.
Приемка и контроль качества: три уровня проверки
Приемка бандажей — критический этап. Раз за разом при приемке мы проверяем три ключевых пункта:
- Визуальный контроль и обмер: поиск закатов, плен, трещин, раковин. Обмер критических размеров штангенциркулем и шаблонами.
- Контроль твердости: замер по Бринеллю в нескольких точках. Выход за пределы 197-241 HB — брак.
- Ультразвуковой контроль (УЗК): проверка на внутренние дефекты — флокены, расслоения, неметаллические включения. Стандарт требует УЗК всей поверхности.
Любой дефект с откликом выше эталона — браковочный признак. Наиболее частые проблемы: поверхностные закаты и внутренние включения. Это следствие нарушения технологии выплавки или прокатки.
Цены, кстати, плавают. Но качественный бандаж с полным протоколом испытаний всегда дороже. Стоит ли экономить 15% ради риска? Вопрос риторический.
Сравнительный анализ: ГОСТ 3225-80 против ГОСТ 11018-87
Чтобы понять место стандарта, сравним его с документом на вагонные бандажи. Несмотря на схожесть функции, требования принципиально разные.
| Критерий | ГОСТ 3225-80 (локомотивы) | ГОСТ 11018-87 (вагоны) |
|---|---|---|
| Назначение | Тяговый подвижной состав: высокие динамические нагрузки, крутящие моменты | Грузовые и пассажирские вагоны: преимущественно статический вес |
| Материал | Сталь 60 (строго) | Стали 60, 60Г, 65Г и другие |
| Твердость заготовки | 197-241 HB (обязательно) | Не нормируется для черновой заготовки |
| Макроструктура | Обязательный контроль на флокены, полосчатость, рыхлость | Требования менее строгие |
| Допуски | Жесткие, припуск на обработку регламентирован | Допуски более свободные |
Требования к локомотивным бандажам на порядок строже. И это оправдано: условия эксплуатации тяжелее, последствия отказа — серьезнее.
Бюджет проекта и экономика качества
Внедрение контроля по ГОСТ 3225-80 требует ресурсов. Но давайте посчитаем инвестиции. Ультразвуковой контроль 100% партии — это время и оборудование. Расходы на этапе приемки.
Если дефект пропущен и бандаж выходит из строя в эксплуатации, замена и простой локомотива обходятся в 10-15 раз дороже. На одном из депо считали на объекте — 22 месяца вышло на окупаемость внедрения сплошного УЗК. До этого аварийные замены были каждые полгода.
Бюджет на закупку бандажей с полным протоколом испытаний выше на 20-30%. Но ресурс растет, риски падают. Математика простая.
Проверяли. Не берите самый дешёвый вариант без документов. Если меньше — сроки плывут, а простои стоят денег.
Поставщики и закупки: на что смотреть
При заказе требуйте не только сертификат соответствия. Нужны протоколы заводских испытаний: химический анализ, твердость, УЗК. Поставщики, работающие по стандарту, предоставляют такую документацию.
Заказать партию без полного пакета — риск. Ищите партнеров с доступом к производственным базам и лабораториям. Сомневаетесь? Запросите образцы протоколов. Сравните стоимость владения, а не цену коробки.
Часто дорогой бандаж с правильной термообработкой выходит дешевле в долгосроке. Без вариантов.
Вопросы и ответы
В: Можно ли использовать бандажи по ГОСТ 11018 для локомотивов?
О: Нет. Требования к локомотивным бандажам строже из-за динамических нагрузок и крутящих моментов.
В: Какой контроль самый важный при приемке?
О: Ультразвуковой. Он выявляет внутренние дефекты, невидимые визуально. Именно они чаще всего приводят к отказу.
В: Влияет ли твердость заготовки на ресурс готового бандажа?
О: Критически. Выход за пределы 197-241 HB ведет к проблемам при обработке или снижению усталостной прочности в эксплуатации.
В: Какая цена ошибки при игнорировании стандарта?
О: Зависит от последствий. От замены бандажа до серьезной аварии. Цена вопроса может достигать миллионов рублей.
Заключение
ГОСТ 3225-80, несмотря на возраст, остается актуальным и работоспособным. Его строгое соблюдение — не бюрократия, а основа безопасности. Внедрение этих правил позволяет избежать сюрпризов при эксплуатации.
Помните: бандаж — это не просто металл. Это элемент, от которого зависят жизни. Стоимость грамотной приемки окупается первым же годом безаварийной работы. Точка.
