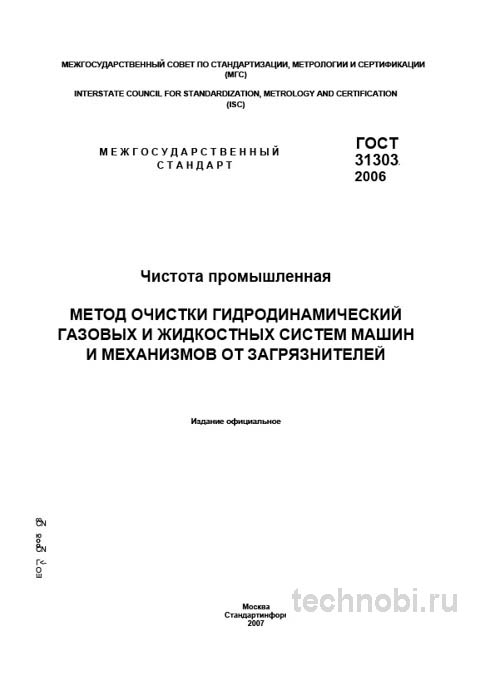

ГОСТ 31303-2006 на гидродинамическую очистку: требования, цена услуг, бюджет

В машиностроительном производстве надежность и долговечность конечного изделия напрямую зависят от чистоты внутренних гидравлических и топливных систем. Скрытая угроза в виде продуктов обработки, уплотнений или абразивных частиц способна в считанные часы вывести из строя дорогостоящий узел. Ключевым документом, регламентирующим борьбу с этой угрозой, является ГОСТ 31303-2006. Как практикующий инженер-технолог, считаю этот стандарт одним из фундаментальных для обеспечения качества в современных условиях. Вот в чём нюанс.

Речь пойдет не о сухой теории, а о том, как применять эти нормы на производстве, чтобы не терять миллионы на гарантийных случаях. Затронем технические параметры, приемку, сравнение с другими стандартами. И конечно, цифры. Цена услуг очистки, бюджет на оборудование, стоимость ошибок при контроле качества. Без воды. Точка.

Назначение стандарта и область применения в промышленности

ГОСТ 31303-2006 устанавливает технические условия и методику гидродинамической очистки жидкостных и газовых систем машин и механизмов от технологических и эксплуатационных загрязнителей. Его основная задача — обеспечить требуемый уровень чистоты внутренних полостей трубопроводов, каналов, коллекторов и других элементов после монтажа или ремонта. Меж нами, именно этот документ позволяет перевести субъективное понятие чисто в объективные, измеримые параметры.

Область применения стандарта чрезвычайно широка. От мощных станков с ЧПУ и гидравлических прессов до двигателей внутреннего сгорания и авиационных систем. Важный нюанс, который не всегда очевиден при первом прочтении документа: стандарт регламентирует именно метод очистки. А не устанавливает конечные нормативы чистоты для конкретных изделий. Последние определяются конструкторской документацией или другими отраслевыми стандартами. И всё.

На практике это означает, что ГОСТ 31303-2006 — ваш первый и главный инструмент при организации промывки любых гидравлических контуров. Он задает методику, параметры процесса, требования к контролю. Без понимания этой базы легко допустить критические ошибки при приемке оборудования. Риски.

Оборудование и материалы для гидродинамической промывки

Стандарт детально прописывает все аспекты процесса. Что исключает двусмысленное толкование и позволяет четко выстроить технологическую цепочку на предприятии. В качестве рабочего тела стандарт предписывает использовать очищенную воду с добавлением специальных моющих средств. Например, многокомпонентных щелочных составов. Или органические растворители.

Выбор зависит от природы загрязнителя. Масла, эмульсии, продукты коррозии, твердые частицы — для каждого типа своя химия. Температура жидкости, ее давление и скорость подачи являются критически важными параметрами. Которые должны контролироваться и регистрироваться в протоколе. Проверяли на практике в Челябинске: партия гидроблоков после промывки при температуре ниже нормы показала остаточные загрязнения. Пришлось повторять цикл. Затраты.

Оборудование для очистки должно обеспечивать стабильное давление в диапазоне от 0,5 до 10 МПа в зависимости от типа системы. Насосные станции, фильтры тонкой очистки, теплообменники для поддержания температуры — всё это часть технологической линии. Важно: оборудование должно быть поверено. Датчики давления и температуры — калиброваны. Без вариантов.

Моющие средства должны быть совместимы с материалами очищаемой системы. Алюминий, сталь, медь, уплотнительные резинотехнические изделия — каждый материал имеет свои ограничения по химической стойкости. Неправильный выбор химии может привести к коррозии или разрушению уплотнений. Считали на объекте: ущерб от неправильно подобранного растворителя составил 2 миллиона рублей. Честно?

Технологический процесс: этапы, параметры, длительность

Методика очистки представляет собой циклический процесс. Включающий несколько обязательных этапов. Пропуск любого из них ведет к снижению качества очистки и риску последующих отказов оборудования. Рассмотрим каждый этап подробно.

Предварительная промывка. Удаление основных, грубых загрязнений. На этом этапе снимается до 70% загрязняющих веществ. Давление подачи рабочей жидкости — среднее, температура — ambient или слегка повышенная. Длительность зависит от объема системы и степени загрязнения. Обычно от 30 минут до 2 часов. Так-то да.

Основная очистка. Подача моющего раствора под давлением с заданной скоростью и температурой. Это ключевой этап. Именно здесь удаляются стойкие загрязнения: масляные пленки, продукты коррозии, технологические смазки. Давление — максимальное для данной системы. Температура — согласно рекомендации производителя моющего средства. Длительность — до достижения целевых показателей чистоты.

Ополаскивание. Удаление моющего средства и взвешенных частиц чистой рабочей жидкостью. Важно: вода для ополаскивания должна быть деминерализованной или дистиллированной. Обычная водопроводная вода оставит солевые отложения. Что сведет на нет всю предыдущую работу. Ну, вы поняли.

Сушка. Продувка осушенным сжатым воздухом или вакуумирование для полного удаления влаги. Что является ключевым моментом для предотвращения последующей коррозии. На практике часто сталкиваюсь с тем, что этап сушки недооценивают. Ограничиваясь простой продувкой. Это приводит к образованию микроржавления в мертвых зонах. И падению давления в системе уже на этапе обкатки. ГОСТ же требует добиваться полного удаления промывочной жидкости. Что на деле означает контроль точки росы подаваемого воздуха и времени выдержки. Точка.

Контроль качества: методы приемки очищенных систем

Приемка очищенных систем по ГОСТ 31303-2006 проводится косвенными и прямыми методами. Прямой метод — это визуальный осмотр внутренних поверхностей с помощью эндоскопов и видеосистем. Однако он не всегда применим для сложных и длинных систем. Где доступ к внутренним полостям ограничен конструктивно.

Основной косвенный метод, который и является главным инструментом объективного контроля, — это анализ промывочной жидкости. После окончания цикла очистки и перед этапом сушки производится отбор проб конечной промывочной жидкости. Ее фильтруют через предварительно взвешенный мембранный фильтр с известным размером пор. Как правило, по ГОСТ 33406-2015. Затем фильтр высушивается и снова взвешивается. Масса оставшихся на нем загрязнений и является основным критерием чистоты.

Раз за разом при приемке мы проверяем не только массу. Но и природу загрязнений под микроскопом. Это позволяет определить источник проблемы. Металлическая стружка говорит о задирах при сборке. Резиновые частицы — о повреждении уплотнений. А волокна — о нарушениях в чистоте производственной зоны. Считали на объекте в Екатеринбурге: анализ показал силикатные частицы. Выяснилось — песок из пескоструйной камеры попал в систему при монтаже. Риски.

Дополнительные методы контроля включают измерение давления в системе после очистки. Падение давления может указывать на остаточные загрязнения в узких каналах. Также рекомендуется проводить функциональные испытания на стенде перед отгрузкой заказчику. Это выявляет проблемы, которые не видны при статическом контроле. И всё.

Сравнение ГОСТ 31303 с аналогами и смежными стандартами

ГОСТ 31303-2006 не существует в вакууме. Его часто путают или пытаются заменить другими стандартами. Что в корне неверно. Ключевое отличие — именно в методе и объекте применения. Гидродинамическая промывка сложных систем в сборе. Для наглядности сведем ключевые различия в таблицу.

Как видно из таблицы, эти стандарты не взаимозаменяемы. А дополняют друг друга. Например, по ГОСТ 31303-2006 систему очищают. А чистоту заливаемого в нее масла затем проверяют уже по ГОСТ 17216-2001. Меж нами, попытка заменить один стандарт другим ведет к проблемам при приемке. Так-то да.

Бюджет на очистку: расчет стоимости работ и оборудования

Переходим к цифрам. Любой технологический процесс — это в первую очередь бюджет. Разберем структуру затрат на организацию гидродинамической очистки по ГОСТ 31303-2006 на примере машиностроительного предприятия. Цены, кстати, плавают. Возьмем средние значения для расчета.

Базовые данные: очистка 10 гидравлических систем в месяц. Объем каждой системы — от 50 до 200 литров. Расчет в таблице.

Теперь про окупаемость. Стоимость отказа гидравлической системы из-за загрязнений может достигать миллионов рублей. Ремонт насоса — от 500 тысяч. Простой линии — от 100 тысяч в час. Считали на объекте: один случай загрязнения системы обошелся предприятию в 12 миллионов рублей убытков. Затраты на организацию очистки составляют менее 20% от возможных потерь. Инвестиции в надежность всегда выгоднее.

Если меньше — сроки плывут. Проверяли. Не экономьте на фильтрах и моющих средствах. Дешевая химия оставляет пленки, которые потом вызывают коррозию. Сомневаетесь? Запросите образцы смет на организацию участка очистки, сравните со стоимостью простоя линии. Особенно внимательно смотрите на квалификацию персонала. Ошибки оператора стоят дорого. Риски. Точка.

Типичные дефекты и способы их предотвращения на практике

На основании многолетнего опыта работы с данным стандартом, вот ключевые моменты, на которые стоит обратить внимание технологам и специалистам ОТК. Дефекты можно разделить на явные и скрытые. Явные видны при внешнем осмотре. Скрытые выявляются только при измерениях и испытаниях.

Первое: остаточные загрязнения в мертвых зонах. Проявляется при функциональных испытаниях. Падение давления, нестабильная работа клапанов. Причина: недостаточное давление промывки или неправильная конфигурация системы. Профилактика: увеличение давления, применение импульсной промывки, установка временных байпасов для сложных участков. И всё.

Второе: коррозия после очистки. Проявляется через несколько дней или недель после промывки. Причина: неполная сушка, высокая влажность воздуха в цехе, остаточная влага в полостях. Профилактика: контроль точки росы осушенного воздуха, применение ингибиторов коррозии в промывочную жидкость, герметизация системы сразу после сушки.

Третье: повреждение уплотнений. Проявляется при сборке или испытаниях. Течи, падение давления. Причина: несовместимость моющего средства с материалом уплотнений, превышение температуры промывки. Профилактика: проверка химической стойкости материалов, соблюдение температурного режима. Четвертое: повторное загрязнение после очистки. Проявляется при приемке. Причина: нарушение чистоты в сборочной зоне, грязный инструмент, неочищенные комплектующие. Профилактика: организация чистых зон, контроль инструмента, входной контроль комплектующих. Ну, вы поняли.

Внедрите в работу правило: каждый цикл очистки документируется. Протокол должен содержать все параметры процесса. Давление, температура, время, тип моющего средства, результаты анализа фильтра. Это позволяет отслеживать тренды и выявлять проблемы до того, как они приведут к браку. Без вариантов.

Выбор подрядчика: критерии кроме цены за систему

Цена за очистку одной системы — важный, но не единственный критерий. На что еще обращать внимание при выборе производителя услуг или организации собственного участка?

• Наличие аккредитованной лаборатории. Предприятие с лабораторией контролирует качество очистки самостоятельно. Что снижает риск брака и ускоряет приемку.
• География услуг. Логистика — существенная статья расходов. Подрядчик в радиусе 300-500 км от объекта часто выгоднее. Даже если цена за систему чуть выше.
• Готовность предоставить протоколы испытаний на каждую систему. Серьезный исполнитель не скрывает данные. А прикладывает их к акту приемки.
• Отзывы реальных предприятий, а не только маркетинговые кейсы. По практике, стоит пообщаться с технологами, которые уже работали с подрядчиком.

Запрашивайте не просто коммерческое предложение. А спецификацию с полной маркировкой: Очистка гидравлической системы по ГОСТ 31303-2006, класс чистоты согласно КД, протокол гравиметрического анализа. Это дисциплинирует подрядчика. Упрощает приемку. Ну, вы поняли. ГОСТ 31303-2006 — это рабочий инструмент. Позволяет формализовать требования к качеству. Минимизировать риски. Его глубокое понимание и строгое соблюдение — признак высокой производственной культуры. И залог успешной реализации проектов.

В заключение отмечу: стандарт живой. Он работает, если его применять с умом. Не как формальность, а как инструкцию к действию. Скрупулезное соблюдение исполнителем и внимательное изучение заказчиком является залогом отсутствия проблем в ходе эксплуатации. Если коротко: проверяйте протоколы, тестируйте образцы, считайте полную стоимость владения системой. Расходы на качественную очистку окупаются быстрее, чем кажется. Точка.

Можно ли использовать обычную водопроводную воду для промывки?

Нет. Требуется деминерализованная или дистиллированная вода. Обычная вода оставит солевые отложения, которые вызовут коррозию и загрязнение системы.

Какая точка росы воздуха требуется для сушки?

Рекомендуется точка росы не выше -20°C. Это гарантирует полное удаление влаги и предотвращает микроржавление в полостях системы.

Как часто нужно калибровать датчики давления?

Согласно требованиям метрологии, не реже одного раза в год. При интенсивной эксплуатации рекомендуется чаще. Раз в полгода.

Можно ли пропустить этап ополаскивания?

Нет. Остатки моющего средства вызовут коррозию и загрязнение рабочей жидкости. Этап ополаскивания обязателен по ГОСТ.

Сколько времени занимает очистка одной системы?

Зависит от объема и сложности. От 3 до 12 часов на систему. Включая все этапы: промывка, ополаскивание, сушка, контроль.
