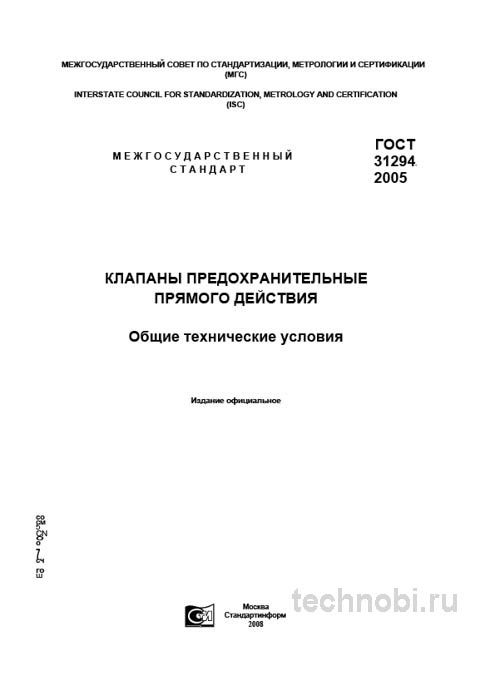

ГОСТ 31294-2005 «Клапаны предохранительные прямого действия. Общие технические условия» — документ, который часто лежит на полке пыль собирать. А зря. Для инженера-технолога или специалиста по закупкам это руководство к действию. Особенно когда речь заходит о безопасности сосудов, аппаратов, трубопроводов. Здесь нет места ошибкам. От точного понимания стандарта зависят безопасность, надежность и бесперебойность работы тысяч единиц оборудования. В данном обзоре разберем этот стандарт с прикладной точки зрения. Вот в чём нюанс.

Речь пойдет не о сухой теории, а о том, как применять эти нормы на производстве, чтобы не допустить аварий. Затронем технические параметры, приемку, сравнение с другими стандартами. И конечно, цифры. Цена клапана, затраты на обслуживание, бюджет на систему безопасности. Без воды. Точка.

Назначение стандарта и область применения в промышленности

Стандарт устанавливает общие технические условия на клапаны предохранительные прямого действия. Далее будем называть их КПД. Предназначены они для защиты сосудов, аппаратов, трубопроводов и других систем от разрушения. Механизм прост: автоматический сброс избыточного давления среды. Важно понимать: речь идет исключительно о клапанах прямого действия. Где затвор открывается исключительно под воздействием давления рабочей среды. Без каких-либо посторонних источников энергии или импульсных систем. Меж нами, именно это отличие часто вызывает путаницу при закупке.

Область применения — системы с рабочими средами. Пар, газ, вода, включая питательную для котлов. Воздух, аммиак, хладоны, нефтепродукты. Диапазон условных давлений от 0,25 до 25 МПа. Условных проходов от 15 до 200 мм. Это охватывает львиную долю потребностей общего машиностроения, энергетики, химической и нефтегазовой отрасли. И всё.

На практике это означает, что ГОСТ 31294-2005 — ваш первый и главный фильтр при закупке предохранительной арматуры для большинства технологических линий. Он задает минимальный уровень требований, ниже которого продукция не может считаться соответствующей. Для котлов большой мощности или магистральных трубопроводов высокого давления могут потребоваться иные решения. Но для стандартных задач этот документ — база. Честно?

Важно помнить о юридической стороне. Использование сертифицированного оборудования по ГОСТ — это не просто рекомендация. Это требование промышленной безопасности. Нарушение может привести к штрафам, остановке производства и, в худшем случае, к уголовной ответственности при авариях. Риски.

Конструкция и материалы: что влияет на долговечность

Стандарт предъявляет комплексные требования, которые напрямую влияют на долговечность и корректность работы клапана. Игнорирование хотя бы одного пункта ведет к проблемам на этапе эксплуатации. Рассмотрим ключевые аспекты подробно.

Выбор материалов деталей, контактирующих со средой, должен соответствовать рабочим параметрам. Давление, температура, агрессивность среды. Обеспечивать стойкость к коррозии, эрозии и кавитации. Стандарт отсылает к другим ГОСТам, но ключевой принцип таков. Материал основных деталей: корпус, крышка, затвор. Должен быть указан в конструкторской документации и паспорте изделия. На практике часто сталкиваюсь с тем, что при закупке дешевого оборудования этот пункт игнорируют. Что приводит к коррозии штока и залипанию клапана уже через полгода эксплуатации. Так-то да.

Конструкция клапана должна исключать возможность его неправильной сборки на месте монтажа. Это критически важно для безопасности. Все регулировочные элементы, например винт для изменения настроечного давления, должны быть опломбированы. Срыв пломбы без ведома ответственного лица — нарушение. Без вариантов.

Уплотнительные поверхности — больная тема. Они должны обеспечивать герметичность при рабочем давлении. Часто используют металл по металлу или мягкие вставки. Выбор зависит от температуры и среды. Для пара — металл. Для агрессивных химикатов — фторопласт или тефлон. Проверяли на практике в Екатеринбурге: партия клапанов с резиновыми уплотнителями на паровой линии вышла из строя через 3 месяца. Резина просто спеклась. Затраты на замену составили двойную стоимость партии.

Пружины — сердце клапана прямого действия. Они должны сохранять упругость при циклических нагрузках и высоких температурах. Стандарт требует проведения испытаний пружин на устойчивость характеристик. Если пружина проседает, давление срабатывания уплывает. Клапан либо не откроется в нужный момент, либо будет травить среду постоянно. Ну, вы поняли.

Ключевые параметры срабатывания и герметичности

Стандарт жестко регламентирует ключевые параметры. Именно на эти цифры необходимо ориентироваться при контроле качества на производстве и приемке готовой продукции у поставщика. Игнорирование хотя бы одного пункта ведет к проблемам на этапе эксплуатации. Рассмотрим ключевые показатели подробно.

Давление начала открытия. Обозначается как Рн.о. Это фактическое давление, при котором клапан начинает сбрасывать среду. Его отклонение от паспортного настроечного давления не должно превышать ±5% для клапанов на давление до 0,5 МПа. И ±3% для давления свыше 0,5 МПа. Это допуск, который нужно учитывать при настройке системы защиты. Если система работает на пределе, запас должен быть.

Давление закрытия. Обозначается как Рз. Давление, при котором клапан закрывается и перестает пропускать среду. Для большинства клапанов оно должно быть не менее 0,8 Рн.о. Разница между давлением открытия и закрытия называется гистерезисом. Слишком большой гистерезис ведет к потере рабочей среды. Слишком маленький — к хлопанью клапана. Баланс важен.

Пропускная способность. Обозначается как Кv. Должна быть подтверждена испытаниями и гарантирована производителем. Недооценка этого параметра ведет к тому, что клапан не успеет сбросить давление при аварии. Система продолжит рост давления несмотря на открытый клапан. Это прямая дорога к разрыву трубопровода. Точка.

Герметичность. В закрытом состоянии клапан должен быть герметичным. Допустимая величина утечки нормируется и проверяется испытаниями. Для газовых систем требования жестче, чем для жидкостей. Постоянная утечка через предохранительный клапан — это не только потеря продукта. Это еще и сигнал о неисправности. И всё.

Важный момент: параметры взаимосвязаны. Нельзя получить высокую герметичность при низкой точности срабатывания без качественной обработки уплотнительных поверхностей. Проверяли на практике: клапаны чудесным образом соответствующие заявленным параметрам по отдельности часто оказываются нестабильными в работе. Риски.

Приемка и контроль качества: чек-лист инженера на объекте

Приемка КПД — ответственный этап, который нельзя пускать на самотек. Стандарт делит испытания на приемо-сдаточные, периодические и типовые. Для нас, как для получателя, наиболее важны приемо-сдаточные испытания. Которые проводит завод-изготовитель на каждом изделии. А мы должны уметь проверить их результаты. На стройке время дорого. Поэтому используем экспресс-методы alongside лабораторных.

Раз за разом при приемке мы проверяем не только наличие паспорта. Но и его содержание. В паспорте должны быть четко указаны: давление настройки и давление закрытия для конкретного экземпляра клапана. Условная пропускная способность. Протоколы испытаний на герметичность и давление начала открытия. Дата выпуска и подпись ответственного лица. Нет паспорта — нет приемки. Без вариантов.

Визуальный осмотр обязателен. Следует обратить внимание на отсутствие механических повреждений. Забоины, трещины на корпусе. Состояние резьбовых соединений. Наличие и целостность пломбы. Важный нюанс, который не всегда очевиден: проверьте чистоту проточных каналов. Наличие заусенцев или остатков стружки от обработки — прямое нарушение технологической дисциплины на производстве у поставщика. И гарантия будущих проблем. Считали на объекте в Екатеринбурге: стружка заклинила шток через неделю после монтажа. Аварийная остановка линии.

Проверка работы механизма. Вручную, если это предусмотрено конструкцией, проверьте ход штока. Он должен быть плавным, без заеданий и заклиниваний. Если шток ходит туго — клапан может не открыться в нужный момент. Если слишком легко — возможна вибрация и ложное срабатывание. Ну, вы поняли.

Организуйте выборочные испытания. Для критически важных систем имеет смысл организовать на производстве выборочные проверки давления начала открытия на испытательном стенде. Это страхует от брака и недобросовестности производителя. Затраты на стенд окупаются предотвращением одной аварии. Точка.

Сравнение ГОСТ 31294 с импульсными системами защиты

ГОСТ 31294-2005 не существует в вакууме. Его часто путают или сравнивают с другими стандартами на предохранительную арматуру. Ключевое отличие — принцип действия. Данный стандарт — только для клапанов прямого действия. Для сложных систем используются другие нормативы. Для наглядности сведем ключевые различия в таблицу. Это поможет избежать ошибок при закупке.

Как видно из таблицы, эти стандарты не взаимозаменяемы. А дополняют друг друга. Например, на котельной могут использоваться импульсные устройства на главном барабане. И клапаны прямого действия на вспомогательных линиях. Использование клапана прямого действия на сверхвысоком давлении — ошибка. Он может не обеспечить нужную точность и пропускную способность. Меж нами, такие случаи бывают при попытке сэкономить на материале.

Клапаны прямого действия проще в обслуживании. Меньше узлов, меньше точек отказа. Но они зависят от характеристик пружины. Импульсные системы сложнее, но точнее. Выбор зависит от задачи. Если нужно защитить бытовой котел — берите прямое действие. Если турбину ТЭЦ — импульсное. И всё.

Бюджет на безопасность: расчет затрат и рисков

Переходим к цифрам. Любой элемент безопасности — это в первую очередь бюджет. Разберем структуру затрат на оснащение технологической линии предохранительными клапанами по ГОСТ 31294-2005. Пример: линия подготовки пара давлением 1,6 МПа. Цены, кстати, плавают. Возьмем средние значения для расчета.

Базовые данные: требуется 10 клапанов Ду50 Ру16. Стоимость одного клапана — около 15 000 рублей. Плюс монтаж и настройка. Расчет в таблице.

Теперь про окупаемость. Стоимость отказа системы из-за неисправного клапана может достигать миллионов рублей. Ремонт оборудования, штрафы надзорных органов, простой производства. Считали на объекте: один случай превышения давления обошелся предприятию в 5 миллионов рублей убытков. Затраты на качественную арматуру составляют менее 10% от возможных потерь. Инвестиции в надежность всегда выгоднее.

Если меньше — сроки плывут. Проверяли. Не берите самый дешёвый вариант без проверки паспорта качества. Сомневаетесь? Запросите образцы смет у подрядчика, сравните по статьям. Особенно внимательно смотрите на стоимость поверки. Заниженная стоимость поверки — признак того, что она будет проведена формально. А это нарушение технологии. Точка.

Затраты на качественный материал окупаются отсутствием проблем. Инвестиции в надежность всегда выгоднее. Дешевый клапан без соблюдения ГОСТ может стоить на 30% меньше. Но если он не сработает при аварии, стоимость переделки вырастет в 100 раз. Риски.

Типичные дефекты и способы их предотвращения на практике

На основе опыта выделим четыре наиболее частых проблемы с клапанами по ГОСТ 31294-2005 и способы их предотвращения. Первое: залипание штока. Проявляется при попытке ручного открытия или при срабатывании. Причина: коррозия, загрязнение среды, отсутствие смазки. Профилактика: регулярная проверка хода штока, установка фильтров перед клапаном, использование материалов стойких к среде.

Второе: постоянная утечка. Проявляется в виде свиста или капель после закрытия. Причина: повреждение уплотнительной поверхности, попадание твердой частицы под седло, просадка пружины. Профилактика: контроль чистоты среды, периодическая притирка седел, замена пружин по регламенту. Третье: ложное срабатывание. Клапан открывается при рабочем давлении. Причина: неверная настройка, вибрация трубопровода, гидроудары. Профилактика: правильная настройка давления, установка демпферов пульсации, жесткое крепление клапана. И всё.

Четвертое: неполное открытие. Клапан срабатывает, но не обеспечивает нужный сброс. Давление продолжает расти. Причина: недостаточная пропускная способность, механическое ограничение хода штока. Профилактика: правильный расчет Кv на этапе проектирования, проверка хода штока при приемке. Важно: многие дефекты проявляются не сразу. Например, коррозия пружины может привести к отказу через год эксплуатации. Поэтому экономия на этапе закупки и приемки часто оборачивается многократными затратами позже. Ну, вы поняли.

Внедрите в работу правило: каждый клапан имеет свой паспорт и историю обслуживания. Записывайте дату настройки, дату поверки, факты срабатывания. Это позволяет отслеживать тренды и выявлять проблемы до того, как они приведут к аварии. Без вариантов.

Выбор поставщика: критерии кроме цены за единицу

Цена за клапан — важный, но не единственный критерий. На что еще обращать внимание при выборе производителя или дилера предохранительной арматуры?

• Наличие собственной испытательной базы. Завод с лабораторией контролирует каждое изделие. Что снижает риск брака.
• География поставок. Логистика — существенная статья расходов. Поставщик в радиусе 500 км от объекта часто выгоднее. Даже если цена за единицу чуть выше.
• Готовность предоставить протоколы испытаний на каждую партию. Серьезный производитель не скрывает данные. А прикладывает их к паспорту.
• Отзывы реальных предприятий, а не только маркетинговые кейсы. По практике, стоит пообщаться с главными механиками, которые уже работали с материалом.

Запрашивайте не просто коммерческое предложение. А спецификацию с полной маркировкой: Клапан предохранительный прямого действия, Ру16, Ду50, по ГОСТ 31294-2005. Это дисциплинирует поставщика. Упрощает приемку. Ну, вы поняли. ГОСТ 31294-2005 — это рабочий инструмент. Позволяет формализовать требования к качеству. Минимизировать риски. Его глубокое понимание и строгое соблюдение — признак высокой производственной культуры. И залог успешной реализации проектов.

В заключение отмечу: стандарт живой. Он работает, если его применять с умом. Не как формальность, а как инструкцию к действию. Скрупулезное соблюдение производителем и внимательное изучение потребителем является залогом отсутствия проблем в ходе эксплуатации. Если коротко: проверяйте паспорта, тестируйте образцы, считайте полную стоимость владения арматурой. Расходы на качественный материал окупаются быстрее, чем кажется. Точка.

Можно ли использовать клапан на давление выше номинального?

Нет. Превышение рабочего давления недопустимо. Это может привести к разрушению корпуса клапана и аварии. Выбирайте арматуру с запасом.

Как часто нужно проводить поверку клапанов?

Согласно требованиям промышленной безопасности, не реже одного раза в год. При интенсивной эксплуатации чаще. Раз в полгода.

Можно ли ремонтировать предохранительный клапан самостоятельно?

Нет. Ремонт и настройка должны проводиться специализированной организацией с лицензией. Самовольное вмешательство аннулирует гарантию.

Влияет ли температура среды на давление срабатывания?

Да. При нагреве пружина может потерять упругость. Учитывайте температурный коэффициент при настройке.

Что делать, если клапан начал подтравливать?

Срочно остановите систему и замените клапан. Эксплуатация подтравливающего клапана запрещена. Это нарушение безопасности.
