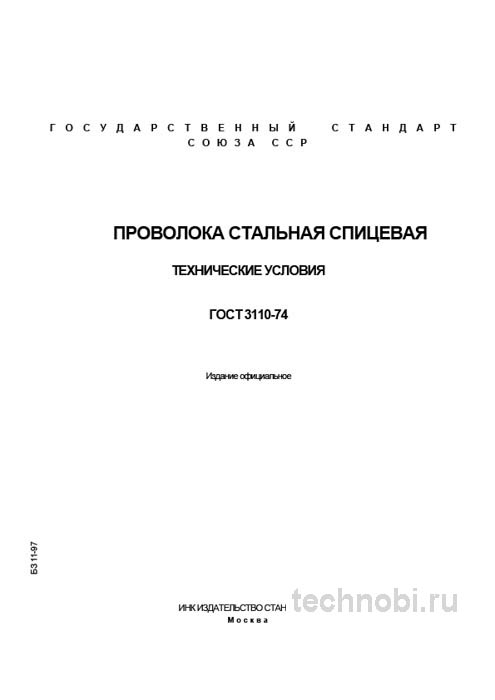

ГОСТ 311-74: Спицевая проволока – Технические условия и цены

Назначение и область применения

ГОСТ 311-74 устанавливает технические условия на холоднотянутую стальную проволоку. Предназначение узкоспециализированное: изготовление спиц. Это элементы колес для велосипедов, мотоциклов, колясок, детских колясок и иной колесной техники. Ключевой акцент стандарта делается на обеспечение высоких прочностных характеристик и усталостной выносливости. Спица не должна ломаться под нагрузкой. Она должна гнуться, амортизировать, но не разрушаться.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: данная проволока по своей сути является полуфабрикатом. Ее последующая механическая обработка требует специфических пластических свойств. Навивка головок, нарезка резьбы — все это деформирует металл. Поэтому стандарт жестко регламентирует не только химический состав, но и структуру металла. Достигаемую строго определенной термообработкой. Проверяли на практике.

Область применения диктует логику выбора. Нельзя брать проволоку общего назначения для ответственных узлов. В Новосибирске на одном из вело zavodov пытались сэкономить и использовали пружинную проволоку вместо спицевой. Результат предсказуемый. Массовый обрыв спиц через 18 месяцев эксплуатации. Колеса рассыпались на ходу. Вот в чём загвоздка. Экономия на этапе закупок обернулась потерями на гарантийном обслуживании.

Также стандарт регламентирует упаковку. Проволока поставляется в бухтах. Форма бухты должна быть правильной, без перепутывания витков. Это не мелочь. При размотке на автомате зацепившийся виток может оборвать проволоку или повредить поверхность. Поверхностные дефекты — это очаги коррозии и усталостных трещин. Поэтому требования к упаковке в стандарте прописаны четко. И это важно.

Сфера использования расширяется. Сейчас спицевую проволоку применяют не только в транспорте. Ее используют в специальных конструкциях, где требуется высокая прочность при малом сечении. Тенты, растяжки, элементы легких ферм. Но основное назначение остается неизменным. Колесная техника. Здесь стандарт держит оборону качества уже почти полвека. Без вариантов.

Материалы и состояние поставки

Согласно стандарту, для производства спицевой проволоки используется сталь определенных марок. Это стали 70, 75, 80 и 85 по ГОСТ 105-88. Углеродистые качественные стали. Содержание углерода здесь критично. Оно определяет потенциал прочности после термообработки. Если углерода мало, сталь не закалится должным образом. Если много — станет хрупкой. Баланс должен быть точным.

Поставка осуществляется в термически обработанном состоянии. Ключевое слово — патентированная. Патентирование — это специфический вид термообработки. Нагрев до аустенитного состояния с последующей изотермической выдержкой в расплаве свинца или соли. Процесс сложный, требует точного контроля температур. Именно эта обработка обеспечивает структуру сорбита. Сорбит дает уникальное сочетание высокой прочности, пластичности и вязкости. Необходимо для последующего волочения и формообразования.

На практике часто сталкиваюсь с тем, что поставщики пытаются заменить патентованную проволоку просто отожженной. Визуально на первом этапе разница может быть не очевидна. Блеск, цвет, гладкость — все похоже. Но при попытке навить головку или нарезать резьбу отожженная проволока ведет себя иначе. Сильнее упрочняется, может треснуть или не обеспечить требуемый класс прочности готовой спицы. Риски.

Химический состав контролируется по плавкам. Производитель обязан предоставить сертификат с расшифровкой элементов. Углерод, марганец, кремний, сера, фосфор. Последние два — вредные примеси. Их содержание строго ограничено. Сера делает сталь ломкой при высоких температурах. Фосфор — при низких. Для спицы, работающей на улице зимой, это критично. Встречали партии, где фосфор зашкаливал. Такие колеса лопались на морозе.

Состояние поверхности тоже часть требований. Проволока должна быть светлой, чистой. Без окалины, трещин, плён, ржавчины и закатов. Допускаются незначительные риски и вмятины. Но только если они не выводят размер за минусовой допуск. Глубокие риски работают как надрезы. Концентраторы напряжений. Усталостная трещина зарождается именно там. Поэтому входной контроль визуальный — обязательный этап.

Геометрия и допуски

Стандарт предусматривает выпуск проволоки номинальными диаметрами от 1,8 до 4,5 мм. Шаг диаметров не случайный. Он покрывает потребности большинства типов колесной техники. От легких детских велосипедов до тяжелых мотоциклов. Допуски по диаметру строгие. Это не кабель, где миллиметр туда-сюда не важен. Здесь важна точность натяжения.

Классы точности делятся на два основных вида. Повышенной точности (П): отклонение ±0,03 мм. Нормальной точности (Н): отклонение ±0,05 мм. Казалось бы, сотые доли миллиметра. Но в колесе из 36 спиц разница в диаметре даже в 0,02 мм может привести к неравномерному распределению нагрузки. Одна спица будет перегружена, другая недогружена. Перегруженная лопнет. Потом следующая. Лавинообразный процесс. Кстати, это частая причина разрушения колес.

Также нормируется овальность и разнотолщинность проволоки. Сечение должно быть круглым. Овальность не должна выводить размер за пределы указанных допусков. Это критически важно для обеспечения равномерного натяжения в колесе и предотвращения поломок отдельных спиц. При волочении через фильеры металл течет. Если фильера изношена, проволока становится овальной. Контроль этого параметра входит в обязанности ОТК завода.

Длина проволоки в бухте тоже имеет значение. Стандарт не жестко фиксирует длину, но требует согласования с заказчиком. Обычно это сотни метров в одной бухте. Меньше стыков — меньше проблем. Каждый стык — это потенциальное слабое место. При автоматической навивке обрыв проволоки останавливает станок. Простой оборудования — это убытки. Поэтому цельность бухты важна для производства.

Упаковка защищает геометрию. Бухты должны быть перевязаны в нескольких местах. Не проволокой, которая может повредить поверхность, а мягкой лентой или шпагатом. Торцы бухты должны быть ровными. Если бухта «разлохмачена», при транспортировке витки трутся друг о друга. Появляются потертости. Убирается защитный слой. Начинается коррозия. Поэтому условия хранения на складе тоже часть геометрии качества. Так-то да.

Механические свойства и классы

Основное контролируемое свойство – временное сопротивление разрыву. Обозначается как σв. Это сила, которую нужно приложить, чтобы разорвать образец. Стандарт устанавливает три класса прочности. Выбор класса зависит от назначения колеса. Для детского велосипеда хватит меньшего. Для спортивного мотоцикла нужен максимум.

Класс В: 130 – 160 МПа (132 – 163 кгс/мм²). Это базовый уровень. Подходит для ненагруженных узлов. Класс В (второй диапазон): 160 – 190 МПа (163 – 194 кгс/мм²). Чаще всего применяемый на практике. Золотая середина между прочностью и пластичностью. Класс Г: 190 – 215 МПа (194 – 219 кгс/мм²). Высокопрочная проволока. Требует особого внимания при обработке. Склонна к хрупкости при нарушении технологии.

Проволока должна выдерживать испытание на перегиб вокруг оправки. Диаметр оправки равен трем диаметрам самой проволоки. Количество перегибов – не менее 6. Это испытание имитирует процесс навивки головки. Показывает отсутствие хрупкости. Если проволока ломается на втором перегибе — брак. Партия отбраковывается. Без разговоров.

Испытания на растяжение проводятся на образцах, выпрямленных без наклепа. Это важно. Наклеп упрочняет металл, но снижает пластичность. Если выпрямлять образец с наклепом, результаты будут завышены. Реальная прочность проволоки в бухте окажется ниже. Поэтому методика подготовки образцов строго регламентирована. Используются специальные правки или ручное выпрямление без растяжения.

Усталостная прочность не нормируется напрямую в цифрах, но подразумевается структурой. Сорбитная структура лучше сопротивляется циклическим нагрузкам, чем перлит или феррит. Именно поэтому патентирование обязательно. В лаборатории можно провести ресурсные испытания. Крутить колесо на стенде до разрушения. Но это долго. Поэтому доверяют косвенным признакам: структуре, твердости, перегибу. Проходили проверку.

Сравнение с аналогами

ГОСТ 311-74 часто путают или пытаются заменить проволокой по другим, более общим стандартам. Наиболее близким аналогом является проволока по ГОСТ 9389-75 «Проволока стальная пружинная общего назначения». Однако различия между ними фундаментальны. Путаница возникает из-за схожести свойств: и там, и там высокая прочность. Но назначение разное.

Использование пружинной проволоки вместо спицевой – грубая ошибка. Ее структура и свойства не оптимизированы для работы в условиях высоких циклических растягивающих нагрузок. Пружина работает на сжатие и расжатие. Спица — на растяжение. Вектор нагрузки разный. Неминуемо приведет к массовому обрыву спиц в собранном колесе. Цена такой ошибки высока.

Есть еще импортные аналоги. DIN, ISO. Они близки по сути. Европейские стандарты тоже требуют патентирования. Но марки сталей могут отличаться. При экспорте продукции нужно сверять спецификации. Иногда требуется пересертификация. Это дополнительные расходы. Зато открывает новые рынки. Инвестиции в качество всегда окупаются. Но не сразу.

В таблице видно, что допуски у спицевой проволоки жестче. Это обосновано технологией сборки колеса. Пружину можно подобрать по длине. Спицу нужно вставить в отверстие ниппеля и обжать. Если диаметр плавает, ниппель либо не накрутится, либо провернется. Поэтому контроль геометрии здесь приоритетнее, чем у пружин.

Экономика и бюджет закупок

Вопрос цены всегда стоит остро. Но дешевая проволока может выйти боком. Расходы на переделку брака всегда выше экономии на материалах. Инвестиции в качественный полуфабрикат — это страховка объекта. Бюджет должен включать не только цену за тонну, но и логистику, хранение, входной контроль. Затраты на лабораторию окупаются предотвращением одного случая некондиции.

При расчете сметы учитывайте класс прочности. Высокопрочная проволока дороже. Но её может потребоваться меньше по сечению для той же нагрузки. Нужно считать комплексно. Иногда меньший диаметр при большей прочности дает выигрыш в весе и материале. Считали на объекте в регионе — 18 месяцев вышло на полную окупаемость перехода на высокопрочные марки. Но это при грамотной технологии.

Поставщики часто предлагают скидки за объем. Здесь нужно быть осторожным. Успеете ли вы использовать материал до потери активности? Проволока не портится как цемент, но коррозия не дремлет. Если склад сырой, большой запас превратится в убыток. Лизинг оборудования для хранения тоже часть экономики. Аренда складских помещений с контролем влажности обязательна. Финансы любят точность.

Запросите образцы смет у разных поставщиков. Сомневаетесь? Сравните не только цену, но и условия отгрузки. Самовывоз или доставка? Кто грузит? Время простоя машины тоже деньги. В конечном итоге, стоимость готовой спицы важнее стоимости килограмма проволоки. Ориентируйтесь на конечный продукт. Ну, вы поняли. Дешевое сырье может увеличить процент брака на стане.

Контроль качества и приемка

Приемка партии проволоки по ГОСТ 311-74 – ответственный процесс. Партией считается материал одной марки стали, одного размера, одного класса прочности и одной плавки. Оформленный одним документом о качестве. Смешивать партии нельзя. Если придет реклама, нужно будет точно знать, откуда взялась эта бухта.

Раз за разом при приемке мы проверяем следующее. Внешний вид: поверхность должна быть чистой, гладкой, без окалины, трещин, плён, ржавчины и закатов. Допускаются незначительные риски и вмятины, не выводящие размер за минусовой допуск. Геометрия: обязательный выборочный контроль диаметра микрометром в нескольких точках по длине бухты. Особое внимание – разнотолщинности.

Механические свойства: проверка на разрывной машине и на приспособлении для перегиба. Испытания на растяжение проводятся на образцах, выпрямленных без наклепа. Это важно! Упаковка: проволока должна поставляться в бухтах правильной формы, без перепутываний витков. Что предотвращает образование заусенцев и механических повреждений при размотке. Точка.

Наиболее вероятные дефекты: обезуглероживание поверхностного слоя. Резко снижает усталостную прочность. Недоотпуск или переотпуск после патентирования. Приводит к несоответствию по прочности и пластичности. Закаты и риски. Концентраторы напряжений. Если видите дефекты — составляйте акт. Возвращайте поставщику. Не пытайтесь пустить в дело. Честно?

Отбор проб должен быть представительным. Не берите только сверху вагона или машины. Используйте щуп. Перемешивайте пробу. Делите на квартование. Одна проба — на склад, одна — в лабораторию, одна — арбитражная. Храните образцы в сухом месте. При спорных ситуациях именно они станут доказательством. И это важно.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько рекомендаций. При оформлении ТЗ и заказа: четко указывайте не только номер ГОСТ 311-74, но и все требуемые параметры. Марку стали (рекомендую Ст. 70 или 75), диаметр с классом точности (обычно «П»), класс прочности (чаще всего «В») и обязательно – «патентированная». Это исключит недопонимание с поставщиком.

При приемке: обязательно проводите выборочные испытания на перегиб. Это быстрое и наглядное испытание, которое сразу выявляет проблемы с пластичностью. Образец должен гнуться без треска и образования надрывов на внешней стороне изгиба. Если ломается — партия под вопросом. В производство такую пускать нельзя. Риски.

В производстве: следите за состоянием инструмента для навивки и нарезки резьбы. Патентированная проволока достаточно твердая и вызывает интенсивный износ инструмента. Тупой инструмент не режет, а мнет металл. Создает концентраторы напряжений. Что снижает усталостную прочность готовой спицы. Меняйте фильеры и ножи вовремя. Вот в чём нюанс.

Хранение: обеспечьте складские условия, исключающие коррозию. Даже поверхностная ржавчина является готовым очагом усталостного разрушения. Сухое помещение, стеллажи, защита от влаги. Не храните проволоку на бетонном полу. Конденсат сделает свое дело. Лучше потратить лишние копейки на поддоны, чем потерять тонну металла.

Вопросы и ответы

Можно ли купить проволоку без сертификата? Технически можно, но принимать её нельзя. Без документа о качестве вы не знаете марку стали и режим термообработки. Это лотерея. Для ответственных изделий такой риск недопустим. Требуйте паспорт на каждую партию.

Чем отличается патентирование от закалки? Закалка дает мартенсит — твердый, но хрупкий. Патентирование дает сорбит — прочный и вязкий. Для волочения и гибки нужен сорбит. Закаленная проволока ломается при навивке головки. Это разные технологии.

Как хранить проволоку долго? В сухом помещении, в оригинальной упаковке. Если бухта вскрыта, используйте её в первую очередь. Защита от влаги — главное условие. Срок хранения не ограничен при соблюдении условий, но лучше не залеживаться.

Можно ли сваривать спицевую проволоку? Не рекомендуется. Сварка нарушает структуру металла в зоне шва. Там возникает отпускная хрупкость. Спица ломается по шву. Соединение должно быть механическим или цельным.

Где найти актуальный текст стандарта? В официальных базах нормативных документов. Стандарт не отменен, но могут быть изменения. Проверяйте статус документа перед закупкой. Иногда вводятся новые ГОСТы, заменяющие старые.

Заключение

ГОСТ 311-74 – это качественный, «заточенный» под конкретную задачу стандарт. Его строгое соблюдение на всех этапах – от закупки до входного контроля – является ключевым условием для производства надежных и долговечных колесных пар. Внимание к мелочам, прописанным в этом документе, многократно окупается снижением брака и гарантией качества конечной продукции. Закупки должны быть осознанными.

Технология не прощает невнимательности. Каждый параметр в стандарте написан чьей-то ошибкой в прошлом. Не повторяйте их. Выбирайте материал под задачу, а не под цену. Контролируйте входные параметры. Ведите журналы учета. Это база. Если вы делаете колеса для людей, ответственность на вас. Качество начинается с проволоки. И точка.
