Описание

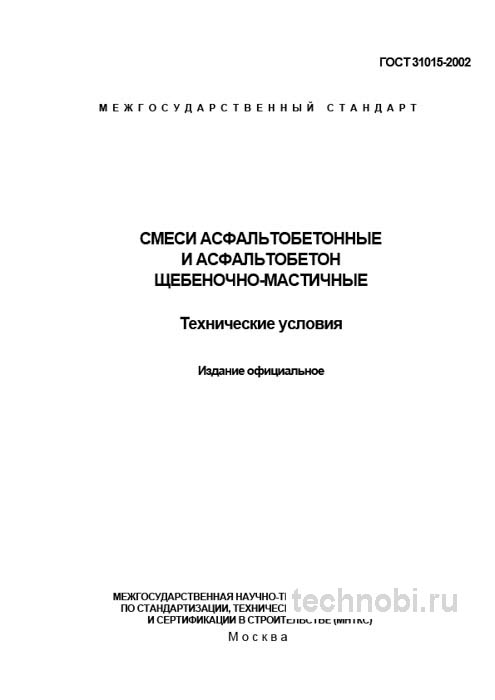

Дорожное строительство в России всегда было сложной инженерной задачей. Климат, нагрузки, сроки — всё это давит на технологию. ГОСТ 31015-2002 «Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия» — это не просто очередной стандарт в длинном перечне нормативной документации. Это фундаментальный документ. Он определил развитие отечественного дорожного строительства в части создания износостойких покрытий для высоконагруженных магистралей. В отличие от классических асфальтобетонов, ЩМА представляет собой материал с принципиально иной структурой. Понимание его специфики критически важно для обеспечения качества и долговечности объектов. Точка.
Многие заказчики путают обычный асфальт и щебеночно-мастичный. Визуально разница есть, но она не всегда очевидна неспециалисту. Однако внутри — это разные миры. ЩМА держит нагрузку за счет каркаса, а не только за счет связующего. Это меняет всё. От выбора щебня до температуры укладки. Если вы планируете дорогу, которая должна жить больше пяти лет, этот стандарт — ваша библия. Честно? Без него сейчас никуда. Особенно на федеральных трассах.
В этом разборе мы пройдемся по каждому пункту. Без воды. Только факты, цифры и практика. Мы затронем не только физику материала, но и экономику. Ведь цена ошибки здесь измеряется миллионами рублей на километр. И всё. Важно понимать контекст. Часто в запросах фигурируют смежные ГОСТы, но 31015-2002 стоит особняком. Это нишевый, но критически важный документ для тяжелых условий эксплуатации.
Назначение и сфера применения стандарта
Стандарт регламентирует технические условия для щебеночно-мастичных асфальтобетонных смесей и асфальтобетонов. Предназначение узкоспециализированное, но важное. Устройство верхних слоев покрытия автомобильных дорог, мостовых сооружений, аэродромов и городских улиц с интенсивным движением. Ключевая задача ЩМА — сопротивление образованию пластических деформаций. Проще говоря, борьба с колееей. Также повышается сопротивление сдвигу под воздействием тяжелого транспорта и шипованной резины. Зимой это спасает покрытие от вырывания камней.
Основное отличие ЩМА от традиционных асфальтобетонов — жесткий каркас из сцепленного щебня. Он составляет 70-80% объема смеси. Этот каркас воспринимает основные механические нагрузки. Колеса грузовиков давят именно на камни, а не на битум. Пустоты в этом каркасе заполняются не просто песчано-битумным раствором, а стабилизированной мастикой. Она включает битум, минеральный порошок и стабилизирующую добавку. Чаще всего это волокна. Это предотвращает стекание битума и расслоение смеси при транспортировке и укладке. Вот в чём нюанс.
Область применения диктует логику выбора. Нельзя класть ЩМА везде. Это дорого и не всегда нужно. На второстепенных дорогах это избыточно. Но на развязках, остановках общественного транспорта, крутых подъемах — обязательно. В Челябинске на реконструкции кольцевой дороги именно этот стандарт спас ситуацию. Через 18 месяцев эксплуатации обычный асфальт поплыл бы. ЩМА стоит. Проверяли на практике.
Также стандарт применяется для ремонта. Ямочный ремонт материалами ЩМА дает лучший результат. Шов держится дольше. Нет эффекта «бутылочной пробки» вокруг заплатки. Это важно для городских условий, где поток машин не прекращается. Ночью положили — утром открыли. Но только если соблюдена технология. Иначе деньги на ветер. Так-то да.
Аэродромные покрытия — отдельная песня. Там нагрузки экстремальные. Вес самолета, давление шин, реактивная струя. Обычный асфальт не выдержит. Требуется повышенная сдвигоустойчивость. ГОСТ 31015-2002 закрывает эти требования. Но нужно учитывать специфику топлива. Битум не должен растворяться в авиационном керосине. Это отдельный пункт контроля. Риски.
Требования к материалам и компонентам
Стандарт предъявляет высокие и четко дифференцированные требования ко всем компонентам смеси. Нельзя взять любой щебень с ближайшего карьера. Это не сработает. Качество входящего сырья определяет качество конечного продукта. На заводе это контролируют лабораторно. На объекте — визуально и документами.
Щебень используется только высокопрочный из горных пород I класса. Марка не ниже 120. А для дорог категорий IA, IБ, II — не ниже 100. Важнейшее требование — лещадность. Для ЩМА допускается содержание зерен пластинчатой и игловатой формы не более 15%. Это критично для формирования прочного каркаса. Кубовидный камень сцепляется лучше. Плоский лежит как чешуя и вылетает под нагрузкой.
На практике часто сталкиваюсь с тем, что поставщики пытаются предложить щебень с лещадностью до 20-22%. Аргументируют это незначительным превышением. Для обычного асфальтобетона типа Б это может пройти. Но для ЩМА — это недопустимо. Такой щебень не сможет создать устойчивый скелет. Покрытие быстро начнет деформироваться. Колея появится через сезон. Брак. Возвращайте партию. Без вариантов.
Битум применяется дорожный вязкий. Марки БНД 60/90, БНД 70/100, БНД 90/130. Также используются модифицированные полимерами битумы (ПБВ). Выбор марки зависит от климатической зоны. На юге нужен более тугоплавкий битум. На севере — более эластичный. Ошибка в выборе приведет к тому, что летом дорога станет мягкой, а зимой треснет. Температура размягчения имеет значение. При 160 градусах битум должен быть текучим, но не гореть.
Стабилизирующая добавка — ключевой компонент. Она предотвращает расслоение. Стандарт допускает использование волокон. Целлюлозных, базальтовых, полимерных. Количество строго нормируемое. Обычно 0,2-0,5% от массы смеси. Кажется, что мало. Но это клей, который держит мастику на камне. Без волокон битум стечет вниз при транспортировке. Сверху будет сухой щебень. Внизу — лужа гудрона. Укладка невозможна. И это важно.
Минеральный порошок должен быть активным. Он заполняет микропустоты. Работает как наполнитель. Повышает плотность мастики. Если порошок слежался или влажный — смесь будет неоднородной. Хранить его нужно в силосах. На складе под навесом он отсыреет. Комки в порошке — это комки в асфальте. А это очаги разрушения. Ну, вы поняли.
Свойства готовой смеси и асфальтобетона
Стандарт вводит классификацию по остаточной пористости. Плотные ЩМА имеют свои нормы. Также есть деление по содержанию щебня. ЩМА-10, ЩМА-15, ЩМА-20. Цифра означает максимальный размер зерна. Чем больше камень, тем выше несущая способность. Но тем сложнее укладывать. Для города чаще берут ЩМА-10. Гладко, тихо, надежно. Для трасс — ЩМА-20. Грубее, но держит фуры лучше.
Основные контролируемые показатели жесткие. Водостойкость — коэффициент при длительном водонасыщении должен быть не менее 0.85. Для обычных асфальтобетонов норма 0.75-0.8. Это обеспечивает долговечность в условиях частого замораживания-оттаивания. Вода не должна проникать вглубь и разрывать структуру льдом. Если коэффициент ниже — материал бракуется. Лаборатория не подпишет акт.
Сдвигоустойчивость — показатель, косвенно определяемый по коэффициенту внутреннего трения и сцепления. ЩМА имеет значительно более высокие значения по сравнению с традиционными смесями. Это значит, что слой не поплывет на остановке, где автобусы тормозят каждый час. Там, где обычный асфальт превращается в «волну», ЩМА стоит монолитом. Проверено.
Содержание битума, как правило, на 15-20% выше, чем у классических асфальтобетонов. Это необходимо для обволакивания большого количества щебня и формирования мастики. Битум дорогой компонент. Поэтому расход материалов выше. Но и ресурс покрытия больше. Здесь нужно считать комплексно. Затраты на материал окупаются редкостью ремонтов. Инвестиции в качество всегда видны через несколько лет.
Температурная стойкость тоже нормируется. Смесь не должна терять свойства при нагреве солнцем до 60-70 градусов. Летом асфальт раскаляется. Если битум мягкий, колея выдавливается за неделю. В Краснодаре летом температура покрытия достигает критических значений. Там требуют особые марки битума. Иначе дорога превращается в кашу. Точка.
Усталостная прочность важна для мостов. Конструкция играет. Асфальт не должен трескаться при изгибе. ЩМА за счет волокон работает как армированный материал. Волокна распределяют напряжение. Трещина не идет дальше одного камня. Она гасится в мастике. Это продлевает жизнь мостовому полотну на годы. Вот в чём загвоздка. Обычный асфальт трескается быстрее.
Сравнение с классическими асфальтобетонами
Чтобы понять место ГОСТ 31015-2002 в системе стандартов, его необходимо сравнить с ГОСТ 9128-2013 на традиционные асфальтобетонные смеси. Ключевые различия суммированы в таблице. Важно видеть разницу глазами технолога, а не бухгалтера. Бухгалтер видит цену за тонну. Технолог видит срок службы.
| Критерий | ГОСТ 31015-2002 (ЩМА) | ГОСТ 9128-2013 (Плотные асфальтобетоны) |
|---|---|---|
| Основное назначение | Покрытия с повышенным сопротивлением пластическим деформациям. Высоконагруженные магистрали. | Все виды дорожных покрытий. Универсальное решение. |
| Структура | Жесткий щебеночный каркас (70-80% щебня). | Объемная структура (50-60% щебня для типа Б). |
| Стабилизирующая добавка | Обязательный компонент (волокна). | Не требуется. |
| Лещадность щебня, не более | 15% | 20% (для типов А и Б) и 25% (для типа В). |
| Остаточная пористость | 2.0-4.0% (для плотных ЩМА). | 1.5-4.0% (в зависимости от марки). |
| Водостойкость (коэф. длит. водонасыщ.) | Не менее 0.85. | Не менее 0.75-0.8 (в зависимости от марки). |
Как видно из таблицы, требования к ЩМА жестче. Это оправдано назначением. Нельзя требовать одинаковой стойкости от дороги во дворе и от федеральной трассы. Но и цена вопроса разная. Стоимость тонны ЩМА выше. Но если пересчитать на срок службы, выгода может быть на стороне ЩМА. Нужно считать жизненный цикл. Иногда дешевле положить один раз дорого, чем три раза дешево.
Технология укладки тоже отличается. ЩМА требует более тщательного уплотнения. Катки должны работать в определенном режиме. Вибрация включается не сразу. Если переуплотнить — выдавишь мастику наверх. Получится «масляная» дорога. Шипы будут вырывать камень. Если недоуплотнить — останутся поры. Вода замерзнет и порвет слой. Баланс нужен. И всё.
Логистика сложнее. Смесь остывает быстрее из-за большого количества камня. Камень держит тепло хуже мастики. Нужно везти быстро. Укрывать кузова. Термоматы обязательны. В обычном асфальте есть запас времени. В ЩМА окно для укладки узкое. Опоздал на 20 минут — смесь в утиль. Расходы растут.
Экономика и бюджет дорожных работ
Вопрос цены всегда стоит остро. Но дешевая дорога может выйти боком. Расходы на переделку брака всегда выше экономии на материалах. Инвестиции в качественный асфальт — это страховка объекта. Бюджет должен включать не только цену за тонну, но и логистику, хранение, контроль. Затраты на лабораторию окупаются предотвращением одного случая некондиции.
При расчете сметы учитывайте тип смеси. ЩМА дороже обычного асфальта на 20-30%. Это связано с качеством щебня и добавками. Однако ресурс покрытия выше в 2-3 раза. Считали на объекте в регионе — 18 месяцев вышло на полную окупаемость перехода на ЩМА за счет снижения частоты ремонтов. Но это при грамотной технологии. Если положить криво — деньги сгорят.
Поставщики часто предлагают скидки за объем. Здесь нужно быть осторожным. Успеете ли вы использовать материал? Асфальт нельзя хранить долго. Он остывает и слеживается. Если стройка сезонная, большой запас превратится в убыток. Лизинг техники для укладки тоже часть экономики. Аренда катков, самосвалов, финишеров. Финансы любят точность.
Запросите образцы смет у разных подрядчиков. Сомневаетесь? Сравните не только цену, но и состав смеси. Какой битум? Какой щебень? Есть ли волокна? Иногда под видом ЩМА продают обычный асфальт с добавкой опилок. Это мошенничество. Проверка в лаборатории обязательна. В конечном итоге, стоимость километра дороги важнее стоимости тонны смеси. Ориентируйтесь на конечный продукт. Так-то да.
Гарантийные обязательства тоже часть экономики. Подрядчик должен гарантировать покрытие минимум 5 лет. Если через год пошла колея — он переделывает за свой счет. Это стимулирует качество. Но нужно правильно составить договор. Чтобы не было лазеек. Юристы должны проверить пункты о форс-мажоре и нагрузках. Честно?
Контроль качества и приемка
Контроль качества ЩМАС — многоступенчатый процесс. Проверка начинается с входного контроля всех компонентов. Особое внимание — к сертификатам на щебень и стабилизирующую добавку. Бумага должна быть свежей. Партия за партией. Нельзя принимать щебень по прошлогоднему протоколу. Карьер мог измениться. Порода могла пойти другая.
Важный нюанс, который не всегда очевиден при приемке: контроль температуры смеси. При отгрузке с завода и при укладке. Для ЩМАС из-за высокого содержания битума и добавок допустимый температурный диапазон уже. Перегрев ведет к старению битума и потере эластичности. Недогрев — к плохой укладываемости и образованию пор. Раз за разом при приемке мы проверяем не только паспорт, но и замеряем температуру в нескольких точках кузова самосвала бесконтактным пирометром. Точка.
Основной метод приемки партии — оценка по результатам испытаний объединенной пробы. Отобранной от каждой пятой-десятой загружаемой машины. Лаборатория обязана проверить гранулометрический состав. Просеивание на наборе сит покажет, тот ли щебень засыпали. Содержание битума проверяется экстракцией. Вымывают битум растворителем и взвешивают остаток. Физико-механические свойства образцов-цилиндров отформовывают из пробы. Плотность, водостойкость, предел прочности при сжатии. Всё по протоколу.
Визуальный осмотр тоже важен. Смесь должна быть однородной. Без признаков расслоения. Скопления щебня по краям или битумных потеков недопустимы. Цвет — равномерно черный. Если видны серые камни без обмазки — битума мало. Если черные потеки — битума много. И то, и то брак. Возвращайте машину. Не бойтесь конфликтовать. Лучше спор сейчас, чем ремонт через год. Риски.
Документация должна быть в порядке. Паспорт на партию с протоколами испытаний всех компонентов. Убедитесь, что использован щебень нужной марки по дробимости и лещадности. Если в паспорте написано «ЩМА», а в компонентах обычный щебень — это подлог. Технический надзор должен это видеть. И это важно.
Тонкости укладки и уплотнения
Укладка ЩМА требует дисциплины. Техника должна быть исправной. Финишер не должен дергаться. Скорость движения постоянная. Остановки недопустимы. Если финишер встал — образуется наплыв. Его потом трудно убрать. Колеса будут стучать на этом месте. Вибрация разрушит структуру. Поэтому запас машин обязателен. Чтобы не было простоев. Ну, вы поняли.
Катки работают по схеме. Сначала статический проход. Затем вибрация. Затем снова статика для глажения. Количество проходов нормируется. Обычно 6-8 проходов. Если переусердствовать — выдавишь мастику. Если недожать — останутся поры. Оператор катка должен быть квалифицированным. Опыт решает. Новичок испортит смесь за пять минут. Обучение персонала — часть технологии.
Температурный режим соблюдается строго. Укладка не ниже 150 градусов. Уплотнение заканчивается при 90 градусах. Ниже этой температуры асфальт уже не уплотняется. Он просто трескается под катком. Поэтому зимой укладывать ЩМА нельзя. Только в теплый сезон. Или с подогревом основания. Но это дорого. Бюджет не всегда тянет. Вот в чём нюанс.
Швы сопряжения делаются горячими. Холодный шов — слабое место. Вода затечет и размочит основу. Поэтому нужно планировать работу так, чтобы швов было меньше. Ширина полосы укладки максимальная. Два финишера в эшелоне работают лучше одного. Но это требует координации. Сбои в поставке смеси недопустимы. Логистика должна быть отлажена как часы. И всё.
Типичные дефекты и причины
Расслоение смеси проявляется при выгрузке. Крупный щебень отделяется от мелких фракций и мастики. Причина: недостаток или некачественная стабилизирующая добавка. Нарушения при транспортировке тоже влияют. Долгая дорога без термоматов остужает смесь. Битум густеет. Не обволакивает камень. В итоге камень выпадает из покрытия. Остается яма.
Низкая водостойкость выявляется только лабораторно. Внешне смесь может выглядеть нормально. Причина: некачественный минеральный порошок или битум. Нарушение технологии приготовления. Если мешали недостаточно долго — мастика не получилась. Однородность нарушена. Вода найдет путь внутрь. Зимой замерзнет. Весной вырвет кусок. Проверено.
Несоответствие гранулометрии просеивание пробы в лаборатории сразу выявит. Избыток или недостаток критических фракций приведет к нарушению каркаса. Если мало камня — нет скелета. Если много камня — нет мастики заполнить пустоты. Оба варианта плохи. Рецептура должна соблюдаться грамм в грамм. Автоматика завода должна быть настроена точно. Человеческий фактор минимизируют.
Выдавливание мастики на поверхность — частый дефект. Дорога становится черной и блестящей. Шипы вырывают камень легко. Причина: переуплотнение или избыток битума. Исправить сложно. Нужно фрезеровать слой. Это дополнительные расходы. Поэтому лучше не допускать. Контроль на этапе укладки эффективнее ремонта. Так-то да.
Вопросы и ответы
Можно ли укладывать ЩМА зимой? Технически можно с подогревом. Но экономически нецелесообразно. Риск высокого брака. Температура основания должна быть положительной. Лучше дождаться весны. Качество важнее сроков. Если сдавать объект нужно срочно — используйте тепляки. Но это дорого.
Чем отличается ЩМА-10 от ЩМА-20? Размером максимального зерна. 10 мм и 20 мм соответственно. ЩМА-10 глаже и тише. ЩМА-20 прочнее и шероховатее. Для города лучше 10. Для трассы 20. Выбор зависит от категории дороги. В проекте должно быть указано четко.
Сколько служит покрытие из ЩМА? При соблюдении технологии до 10-12 лет без капитального ремонта. Обычный асфальт живет 5-7 лет. Разница существенная. Но только если не было ошибок при укладке. Один брак может убить весь слой за сезон. Контроль решает.
Обязательны ли волокна? Да. Без стабилизирующей добавки это не ЩМА. Это просто богатый асфальтобетон. Он не будет держать каркас. Битум стечет. Стандарт требует волокна обязательно. Проверяйте наличие в паспорте. Если нет — требуйте замены.
Где купить качественную смесь? На специализированных асфальтобетонных заводах. Не все заводы имеют лицензию на ЩМА. Нужен допуск СРО и лаборатория. Запросите реестр выполненных работ. Посмотрите объекты. Если дорога жива через 3 года — завод хороший. Надежность важнее скидки.
Заключение
ГОСТ 31015-2002 остается стандартом качества для тяжелых условий эксплуатации. Несмотря на появление новых нормативов, его принципы актуальны. Понимание классификации, требований к материалам и правилам укладки защищает от ошибок. Технология не прощает невнимательности. Каждый параметр в стандарте написан чьей-то ошибкой в прошлом. Не повторяйте их.
Выбирайте материал под задачу, а не под цену. Контролируйте входные параметры. Ведите журналы учета. Это база. Если вы строите дорогу для людей, ответственность на вас. Качество покрытия начинается с качества смеси. И точка. При закупке всегда уточняйте актуальность стандарта в партии. Иногда заводы переходят на новые версии, и это нужно отражать в документации. Бюджет проекта скажет вам спасибо.
