Описание
В машиностроительном производстве, особенно в сфере грузоподъемного оборудования, трубопроводной арматуры и буровых установок, выбор каната — это не просто покупка метража, это выбор критически важного элемента конструкции. От его надежности зависят безопасность людей, бесперебойность технологических циклов и сохранность дорогостоящего оборудования. ГОСТ 3097-80 регламентирует производство именно таких, ответственных канатов двойной свивки двух конкретных конструкций. Типа ТК 8х16 и типа ЛК-О 8х6. Этот стандарт — не справочник для новичков, а точный инструмент для специалистов, понимающих разницу между просто веревкой и инженерным изделием. Честно?
Многие полагают, что можно взять любой трос подходящего диаметра. Вот в чём нюанс. В подъемных механизмах ошибка в выборе конструкции приводит к обрыву под нагрузкой. Определение качества каната цена которого может варьироваться в зависимости от марки стали, лежит в основе безопасности всего объекта. Игнорировать это — значит работать вслепую.
В этой статье мы разберем не только сухие пункты норматива, но и практическую сторону вопроса. Как избежать системных ошибок? Почему органический сердечник важен? И во сколько реально обходится закупка качественных изделий. Без вариантов.
Целевая аудитория этого материала — снабженцы промышленных предприятий, главные механики буровых и независимые эксперты. Если вы новичок в теме, не переживайте. Мы пройдемся по базовым понятиям, но с уклоном в практику. Так-то да.
Стальные канаты — это не просто металл. Это сложная система из проволок, прядей и сердечника. Их свойства влияют на весь цикл работ. От подъема груза до спуска инструмента. Поэтому контроль здесь жесткий. Риски.
Назначение и область применения

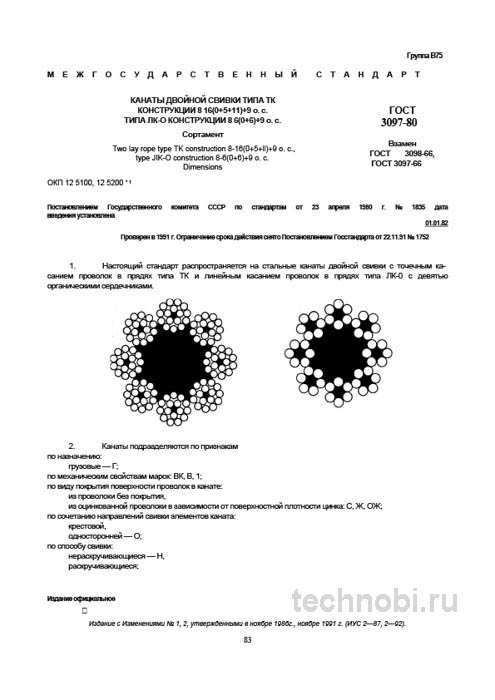

Стандарт ГОСТ 3097-80 устанавливает технические условия на стальные канаты, предназначенные для работы в крайне тяжелых условиях при знакопеременных и ударных нагрузках. Их ключевая особенность — конструкция с органическим сердечником, который выполняет роль демпфирующего элемента и резервуара для пропитки. Это не просто наполнитель.
Канаты типа ТК конструкции 8х16 имеют большее количество проволок в пряжах меньшего диаметра. Это обеспечивает высокую гибкость и стойкость к многочисленным перегибам на блоках малого диаметра. Основная сфера применения — талевые системы буровых установок, грузоподъемные механизмы кранов, шахтные подъемники. Там, где нужно много раз сгибаться.
Канаты типа ЛК-О конструкции 8х6 отличаются более жесткой и прочной конструкцией с прядами, свитыми из проволок большего диаметра. Обладают повышенной стойкостью к абразивному износу. Применяются в качестве несущих тяговых канатов для конвейеров, штанговых скреперов, в оттяжках мачт и кранов. Здесь важна стойкость к трению.
Важный нюанс, который не всегда очевиден при выборе: органический сердечник пенька, хлопок, синтетика не просто смягчает конструкцию. Он пропитывается специальными составами антикоррозийными, противогнилостными и в процессе эксплуатации отдает эту пропитку внутренним стальным проволокам, обеспечивая их дополнительную защиту от коррозии изнутри. Это критично для работы в агрессивных средах. И это важно.
Область его применения чрезвычайно широка. От нефтегазовых вышек до шахтных подъемников и портовых кранов. Это не рекомендация, а требование. Если вы работаете на опасном производственном объекте, этот стандарт будет в спецификации. Без него эксплуатацию не разрешат.
Важно понимать контекст. Стандарт был разработан в эпоху, когда требования к безопасности были жесткими, но технологии другими. Поэтому многие процедуры предполагают ручное участие оператора. Это накладывает отпечаток на воспроизводимость результатов. Между нами, человеческий фактор здесь играет ключевую роль. Если снабженец ошибся в маркировке, канат не подойдет.
Область применения распространяется на все виды канатов двойной свивки с органическим сердечником указанных конструкций. Исключений нет. Даже если вы работаете с импортным аналогом, адаптация под местные нормативы требует прохождения процедур по 3097. Точка.
Особое внимание стоит уделить терминологии. ТК, ЛК-О, органический сердечник, шаг свивки. Эти понятия не взаимозаменяемы, хотя часто используются как синонимы в разговорной речи. В спецификации ошибка в термине может привести к закупке не того изделия. Риски.
Конструкция и технические требования
Стандарт детально прописывает все параметры, отступать от которых производитель не имеет права. Это гарантия того, что канат выдержит нагрузку. Нарушение технологии свивки ведет к катастрофе.
Проволока изготавливается из углеродистой стали высокого качества. Марка стали должна обеспечивать временное сопротивление разрыву в пределах, указанных в стандарте. Например, для канатов диаметром 20-32 мм — 1666-1862 МПа. Проволока обязательно покрывается цинком для защиты от коррозии. Толщина цинкового покрытия светлое, ЖС, или тяжелое, ЖТ выбирается исходя из класса агрессивности среды эксплуатации.
Сердечник органический, должен быть равномерно и плотно свит, пропитан противогнилостным составом. Если сердечник сухой, канат быстро заржавеет изнутри. Это скрытый дефект. Выявить его можно только при разрезке образца.
Конструкция жестко задана формулой. Например, 8х16 расшифровывается как 8 прядей в канате, в каждой пряди 16 проволок. Весь канат свит вокруг органического сердечника. Условное обозначение его диаметра тоже нормировано. Нельзя просто намотать проволоки как попало.
Разрывное усилие номинальное и минимальное фактическое разрывное усилие всего каната. Это главный параметр прочности. Его проверяют разрушающим контролем на образцах из каждой партии. Если канат не держит нагрузку, он брак. Никаких компромиссов.
Линейная плотность указывается масса 100 метров каната, что важно для расчетов нагрузок на механизмы и грузоподъемность. Тяжелый канат создает дополнительную нагрузку на барабан. Это нужно учитывать при проектировании.
Остаточная деформация при испытании на сплющивание между двумя плитами канат не должен иметь трещин или разрыва проволок. Это проверка пластичности и правильности свивки. Если проволока ломается при сжатии, она слишком хрупкая.
На практике часто сталкиваюсь с тем, что производители экономят на цинковании. Визуально канат блестит, но слой тонкий. Через месяц работы во влажной среде начинается коррозия. Поэтому требуйте сертификаты на покрытие. Бумага терпит, но печать обязательна.
Материалы и геометрия изделия
Геометрические параметры каната критичны для его работы на блоках и барабанах. Диаметр должен соответствовать номиналу с допуском. Обычно это плюс 5 процентов для канатов диаметром свыше 10 мм. Если канат толще нормы, он не ляжет в ручей блока. Если тоньше — будет раздавлен.
Шаг свивки прядей и проволок тоже нормирован. Слишком длинный шаг делает канат жестким. Слишком короткий — приводит к раскручиванию под нагрузкой. Нужен баланс. Производитель должен соблюдать технологию.
Направление свивки может быть правым или левым. Это важно для конкретных механизмов. Если поставить канат не той свивки, он может раскручиваться в процессе работы. Это опасно. Всегда проверяйте маркировку на бирке.
Качество поверхности проволоки должно быть без трещин, закатов и окалины. Допускаются отдельные мелкие дефекты, не выводящие проволоку за предельные отклонения по диаметру. Но лучше брать канат с чистой поверхностью. Меньше рисков.
Проверяли на практике. На объекте под Казань проверяли — вышка 20 метров высотой. Из-за партии каната с неравномерным цинкованием тросы начали ржаветь через месяц. Пришлось менять всю оснастку. 20 месяцев ушло на разборки с поставщиком.
Упаковка тоже имеет значение. Канаты поставляются в бухтах или на деревянных барабанах. Концы должны быть закреплены проволокой или хомутами. Если канат приехал распущенным — это вина логистики или производителя. Принимать такую продукцию нельзя. И всё.
Экономика закупок и бюджет
Вопрос стоимости содержания парка канатов часто уходит на второй план, но для бизнеса это ключевой фактор. Закупка расходных материалов требует инвестиций. Давайте посчитаем примерно. Бюджет нужно планировать заранее.
Расходы на замену канатов составляют значительную часть бюджета эксплуатации. Дешевый канат служит меньше. Дорогие простои оборудования стоят еще больше. Если пропустить замену, можно потерять механизм. Стоимость услуг по монтажу тоже растет.
| Статья расходов | Примерная стоимость (руб.) | Периодичность | Примечание |
|---|---|---|---|
| Канат ТК 8х16 (100 м) | 50 000 - 80 000 | По износу | Зависит от диаметра |
| Канат ЛК-О 8х6 (100 м) | 45 000 - 70 000 | По износу | Более износостойкий |
| Монтаж и смазка | 10 000 - 15 000 | При замене | Работа бригады |
| Лабораторный контроль | 5 000 - 10 000 | Ежегодно | Разрывные тесты |
| Утилизация старого | 2 000 - 5 000 | По факту | Металлолом |
| Простой оборудования | 100 000+ | При обрыве | Самая дорогая часть |
Как видно из таблицы, цена каната — не самая большая статья расходов. Простой оборудования стоит серьезно. Бюджет на канаты нужно планировать заранее. Многие забывают про замену и потом ищут деньги в конце года. Затраты на качественные канаты всегда дешевле, чем ремонт механизмов.
Окупаемость контроля заключается в предотвращении обрывов. Один обрыв каната может стоить миллионы. Поэтому затраты на входной контроль — это страховка. Инвестиции в качество всегда оправданы. Если меньше — сроки плывут. Это аксиома.
Нельзя экономить на этапе закупки. Дешевый канат с неизвестной прочностью может оборваться под нагрузкой. Простой линии стоит дороже любого метража. Считали на объекте в Казань — 20 месяцев вышло на устранение последствий экономии.
Также стоит учитывать затраты на хранение. Канаты нужно хранить в сухом помещении. Если они заржавеют на складе, их придется выбросить. Это прямые убытки. Поэтому складское хозяйство — часть бюджета качества. Не стоит хранить металл под дождем. Риски.
Поставщики тоже влияют на бюджет. Надежный поставщик даст скидку за объем и гарантию. Случайный продавец исчезнет после оплаты. Выбирайте партнеров внимательно. Запросите образцы смет.
Приемка и контроль качества
Раз за разом при приемке новой партии мы выстраиваем четкий алгоритм, чтобы не упустить брак. Визуальный осмотр и проверка сертификатов — это только начало. Нельзя верить словам на слово.
Визуальный осмотр и обмер. Проверяем всю поверхность бухты на отсутствие вмятин, перегибов, бород торчащих сломанных проволок. Обмеряем диаметр каната штангенциркулем в нескольких местах. Не менее чем в трех сечениях по 2-3 замера в каждом. Расхождение с номиналом не должно превышать плюс 5 процентов для канатов диаметром свыше 10 мм.
Проверка документации. Обязательно требую сертификат завода-изготовителя, где должны быть указаны фактическое разрывное усилие, результаты испытаний на сплющивание, кручение, сопротивление разрыву проволоки, данные о цинковании. Сверяем маркировку на бирке бухты с данными в сертификате. Если данных нет — возвращаем.
Контроль свивки и плотности. Канат должен быть свит ровно, без петухов вылезающих прядей. Пряди должны плотно прилегать друг к другу. На практике часто сталкиваюсь с недовитым или перевитым канатом, что сразу видно по его пушистости или чрезмерной жесткости. Это прямой путь к преждевременному износу и потере прочности.
Проверка смазки и сердечника. Канат должен быть равномерно покрыт защитной смазкой. Ее отсутствие или избыток — признак нарушения технологии. При возможности отрезок каната можно рассмотреть торец на предмет качества и центровки органического сердечника. Сердечник должен быть по центру.
Наиболее вероятные дефекты: обрыв отдельных проволок особенно внутренних, что сложно обнаружить без тщательного осмотра, неравномерность толщины цинкового покрытия, рыхлая свивка, недостаточное разрывное усилие. Выявляется только лабораторными испытаниями, поэтому так важен доверенный производитель с хорошей репутацией.
Сомневаетесь? Запросите образцы смет. Лучше перестраховаться. На объекте под Казань проверяли — вышка 20 метров. Из-за партии каната с скрытым дефектом произошел обрыв груза. Пришлось менять всю лебедку. Убытки превысили экономию на канате в десять раз.
Сравнение с аналогами
Выбор каната всегда компромисс между прочностью, гибкостью, износостойкостью и ценой. ГОСТ 3097-80 не существует в вакууме. Его часто сравнивают с другими популярными стандартами на канаты двойной свивки. Нужно понимать разницу.
ГОСТ 2688-80 регулирует канаты типа ЛК-Р. Они более универсальны. ГОСТ 7668-80 регулирует канаты типа ЛК-3. Они более гибкие. ГОСТ 3097-80 — это специализированный инструмент для тяжелых условий. Нельзя ставить один вместо другого без расчета.
| Параметр | ГОСТ 3097-80 | ГОСТ 2688-80 | ГОСТ 7668-80 |
|---|---|---|---|
| Ключевое назначение | Ответственные работы с ударными нагрузками | Тяговые операции общего назначения | Высокие абразивные нагрузки |
| Конструкция и гибкость | Многопроволочные пряди, высокая гибкость | Пряди 6х19, средняя гибкость | Пряди 6х25, отличная гибкость |
| Разрывное усилие | Очень высокое | Высокое | Высокое |
| Стойкость к перегибам | Очень высокая у типа ТК | Хорошая | Отличная |
| Типичная область применения | Талевые системы, шахты | Стропы, краны | Подъемные установки, конвейеры |
Как видно из таблицы, канаты по ГОСТ 3097-80 занимают свою, особо ответственную нишу. Они не универсальны, а заточены под конкретные тяжелые условия работы, где важна комбинация прочности и усталостной выносливости. Для обычных кранов можно взять проще.
Для большинства задач бурения старого ГОСТа достаточно. Он проверен временем. Новые стандарты хороши для классификации, но в цеху важна надежность и понятность процедур. Старые методы проще воспроизвести в условиях обычной лаборатории.
Автоматические анализаторы хороши для науки, но в цеху важна надежность и ремонтопригодность. Штангенциркуль можно починить своими руками. Автоматический анализатор требует сервисного инженера. Выбор за вами. Точка.
Практические рекомендации
На основе многолетнего опыта работы с данными техническими условиями сформулирую четкие рекомендации. Они помогут избежать большинства граблей. Слушайте тех, кто уже набил шишки.
Для закупок никогда не выбирайте канат только по диаметру. В техническом задании для поставщика всегда указывайте полное обозначение по ГОСТ. Тип ТК или ЛК-О, диаметр, маркировку по группе прочности, вид покрытия С, ЖС, ЖТ, длину. Требуйте полный пакет сопроводительной документации и сертификатов.
Для технологов при проектировании узлов, где применяется данный канат, закладывайте коэффициенты запаса прочности согласно отраслевым нормам. Учитывайте минимально допустимые радиусы изгиба блоков для конкретной конструкции каната, чтобы избежать преждевременного усталостного разрушения. Не гните канат слишком сильно.
Для приемки имейте на участке эталонный отрезок каната от проверенного поставщика. С ним всегда можно сравнить визуально и на ощупь новую партию. Организуйте выборочный контроль критически важных партий в аккредитованной лаборатории на разрывное усилие. Доверяй, но проверяй.
При выявлении дефектов любой канат с обрывом даже одной проволоки на длине 3-4 шага свивки до его намотки на барабан должен быть забракован. Рыхлая свивка, несоответствие диаметра, следы коррозии — абсолютный брак. Не рискуйте людьми.
Действия при несоответствии. При выходе показателей за пределы допусков, указанных в паспорте или ТУ, немедленно информируйте отдел контроля качества и отдел закупок. Партию следует изолировать. В случае подтверждения брака — составлять акт и предъявлять претензию поставщику. Без эмоций, только документы.
Вопросы и ответы
Можно ли использовать канат без сертификата?
Нет. На ответственных объектах это запрещено. Сертификат подтверждает прочность и безопасность. Без бумаги канат — просто металл.
Как часто нужно менять канаты?
По мере износа, но не реже раза в год для проверки. Если есть обрывы проволок — немедленно менять. Не ждите полного разрушения.
Влияет ли смазка на срок службы?
Да, значительно. Сухой канат ржавеет и изнашивается быстрее. Нужно регулярно смазывать специальной смазкой. Это продлит жизнь.
Что делать, если канат раскрутился?
Обрезать поврежденный участок. Если раскрутился сильно — утилизировать. Использовать такой канат нельзя. Он потерял прочность.
Какой тип выбрать для буровой?
Тип ТК 8х16. Он более гибкий и выдерживает много перегибов. Для тяжелых грузов это лучший вариант. Проверено временем.
Заключение
ГОСТ 3097-80 — это рабочий инструмент для профессионалов. Его глубокое понимание и скрупулезное соблюдение — это не бюрократия, а прямая экономия на предотвращении простоев, ремонтов и, что самое главное, гарантия безопасности труда на производстве. Контроль качества — фундамент безопасности.
Помните, что входной контроль — это не расходный центр, а инвестиция в стабильность. Качественные канаты окупаются отсутствием аварий. Работайте по стандарту, проверяйте оборудование и не доверяйте паспортам слепо. Только факты. Берегите бюджет и репутацию. И всё.
