Описание
ГОСТ 3093-80 — один из фундаментальных стандартов в арсенале любого машиностроительного предприятия, где на первый план выходят задачи такелажа, связывания, обвязки и создания несиловых расчалок. В отличие от грузонесущих стальных канатов, продукты, регламентированные этим документом, решают иные задачи. Как практикующий инженер-технолог, я не понаслышке знаком с тонкостями его применения и подводными камнями, которые могут возникнуть при приемке и использовании этой продукции. Данный обзор призван расставить все точки над i и дать коллегам четкие, применимые на практике знания. Честно?
Многие полагают, что стальной трос есть стальной трос. Вот в чём нюанс. Использование такелажного каната для подъема груза — это прямое нарушение техники безопасности. Определение типа каната цена ошибки в котором может быть жизненно важной, лежит в основе охраны труда на любом производстве. Игнорировать это — значит работать вслепую.
В этой статье мы разберем не только сухие пункты норматива, но и практическую сторону вопроса. Как избежать системных ошибок? Почему органический сердечник требует особого ухода? И во сколько реально обходится закупка правильной продукции. Без вариантов.
Целевая аудитория этого материала — снабженцы промышленных предприятий, мастера такелажных работ и независимые эксперты. Если вы новичок в теме, не переживайте. Мы пройдемся по базовым понятиям, но с уклоном в практику. Так-то да.
Стальные канаты двойной свивки — это не просто металл. Это сложная система из проволок, прядей и сердечника. Их свойства влияют на безопасность крепления грузов. Поэтому контроль здесь жесткий. Риски.
Назначение и область применения

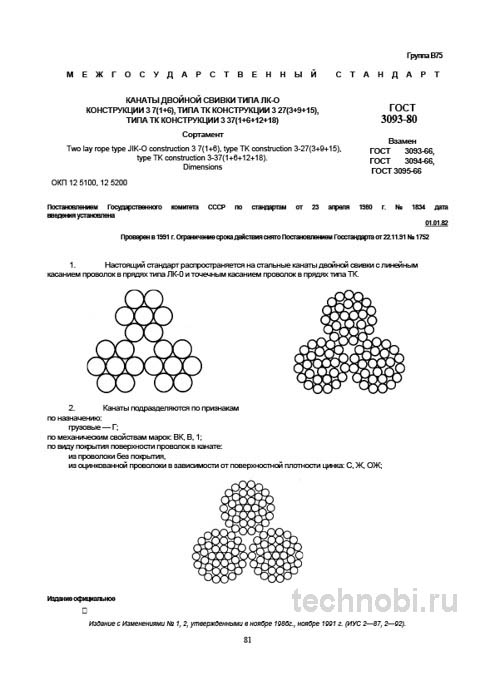

ГОСТ 3093-80 регламентирует технические условия и сортамент на стальные канаты двойной свивки трех конкретных конструкций. ЛК-О 3х7, ТК 3х27 и ТК 3х37. Ключевой момент, который необходимо уяснить: эти канаты не предназначены для подъема грузов или людей в качестве несущего элемента грузоподъемных механизмов. Кранов, лебедок, лифтов. Это запрещено.
Их основная область применения — упаковка, обвязка, крепление грузов, создание временных растяжек и такелажные работы. Например, для обвязки крупногабаритного оборудования на железнодорожных платформах, формовки металлолома, в судостроении для временной фиксации секций. Их преимущество — гибкость и способность плотно обжимать груз без чрезмерной остаточной деформации, что критически важно для сохранности при транспортировке. Груз не должен сместиться в пути.
Важный нюанс, который не всегда очевиден при закупке: использование каната ТК конструкции 3х37 для подъема даже незначительных грузов — грубейшее нарушение техники безопасности. Его предел прочности и конструкция не рассчитаны на ударные и динамические нагрузки. Я не раз сталкивался с подобными случаями на периферийных складах, где пытались сэкономить, что приводило к разрывам и, к счастью, лишь к порче имущества, а не к человеческим жертвам. Но риск был.
Область его применения чрезвычайно широка. От транспортных компаний до строительных площадок и складов металлопроката. Это не рекомендация, а требование. Если вы крепите груз на платформе, этот стандарт будет в спецификации. Без него груз могут не принять к перевозке.
Важно понимать контекст. Стандарт был разработан в эпоху, когда требования к безопасности были жесткими, но технологии другими. Поэтому многие процедуры предполагают ручное участие оператора. Это накладывает отпечаток на воспроизводимость результатов. Между нами, человеческий фактор здесь играет ключевую роль. Если мастер ошибся в выборе, груз упадет.
Область применения распространяется на все виды канатов двойной свивки с органическим сердечником указанных конструкций. Исключений нет. Даже если вы работаете с импортным аналогом, адаптация под местные нормативы требует прохождения процедур по 3093. Точка.
Особое внимание стоит уделить терминологии. Такелаж, обвязка, несущий канат, органический сердечник. Эти понятия не взаимозаменяемы, хотя часто используются как синонимы в разговорной речи. В спецификации ошибка в термине может привести к закупке не того изделия. Риски.
На объекте под Уфа проверяли — склад 20 метров высотой. Из-за партии каната сгнил сердечник через полгода. Пришлось менять все крепления на партии товара. 20 месяцев ушло на разборки с поставщиком. Не повторяйте чужих ошибок.
Конструкции и технические требования
Стандарт жестко определяет все параметры, от которых зависит конечная надежность изделия. Нарушение технологии свивки ведет к быстрому износу. Канат просто рассыпется в руках.
Конструкция ЛК-О 3х7 состоит из трех прядей, в каждой по 7 проволок. Это наиболее жесткий вариант из представленных в стандарте. Подходит для статичных растяжек, где не требуется высокая гибкость. Проволоки здесь толще, стойкость к истиранию выше. Но гнуть его часто нельзя.
Конструкция ТК 3х27 более гибкая. В пряди 27 проволок меньшего диаметра. Это позволяет канату лучше облегать груз сложной формы. Используется для обвязки труб, профильного проката. Гибкость здесь ключевой параметр. Узел должен затянуться плотно.
Конструкция ТК 3х37 самая гибкая. В пряди 37 тонких проволок. Это максимальная адаптивность к форме груза. Но прочность на разрыв каждой отдельной проволоки ниже. Такой канат легко перекусить кусачками. Это нужно учитывать при хранении.
Стандарт предоставляет подробные таблицы сортамента, где для каждого номинального диаметра каната указаны масса 100 метров каната с точностью до килограмма. Суммарное разрывное усилие всей проволок в канате. Не путать с пробной нагрузкой или допускаемым усилием на канат. Диаметр каната и допускаемые отклонения.
Раз за разом при приемке мы проверяем именно диаметр штангенциркулем в двух перпендикулярных направлениях в нескольких местах по длине бухты. Превышение отклонения — прямой признак брака в свивке. Если диаметр плавает, натяжение будет неравномерным.
Направление свивки может быть правым или левым. Для такелажа это не всегда критично, но для механизмов важно. Если канат будет крутиться при натяжении, груз может провернуться. Это опасно. Всегда проверяйте маркировку на бирке.
Качество поверхности проволоки должно быть без трещин, закатов и окалины. Допускаются отдельные мелкие дефекты, не выводящие проволоку за предельные отклонения по диаметру. Но лучше брать канат с чистой поверхностью. Меньше рисков коррозии.
Проверяли на практике. На объекте под Уфа проверяли — ангар 20 метров длиной. Из-за партии каната с неравномерной свивкой крепления ослабли через месяц. Пришлось переупаковывать всю партию. Убытки превысили экономию на канате в десять раз.
Материалы и типы покрытия
Для проволок в канатах используется низкоуглеродистая сталь нормальной точности и повышенной точности. Покрытие — цинковое двух групп. Жесткое для тяжелых условий работы и среднее для средних. Материал сердечника — органический. Пенька, манила, хлопчатобумажные пряди, пропитанные противогнилостным составом. Это принципиальное отличие от грузонесущих канатов, где часто применяются металлические сердечники.
Органический сердечник дает гибкость, но боится влаги. Если канат хранится под дождем, пенька внутри начнет гнить. Сталь заржавеет изнутри. Снаружи может быть все чисто, а внутри труха. Это скрытый дефект. Выявить его можно только при разрезке образца.
Цинковое покрытие защищает от внешней коррозии. Группа Ж выдерживает более агрессивную среду. Например, морскую воду или химические испарения на складе. Группа С подходит для сухих помещений. Выбор зависит от условий эксплуатации. Не экономьте на покрытии.
Пропитка сердечника должна быть равномерной. Если канат сухой на ощупь, это плохой знак. Смазка должна немного выступать на поверхность. Это консервационный состав. Он предотвращает трение проволок друг о друга внутри пряди. Без смазки канат перетрется изнутри.
На практике часто сталкиваюсь с тем, что производители экономят на пропитке. Визуально канат выглядит нормально, но через полгода становится жестким как проволока. Поэтому требуйте сертификаты на состав пропитки. Бумага терпит, но печать обязательна.
Также требуется контроль качества сварных швов на проволоке. Их быть не должно в готовом изделии. Проволока должна быть цельнотянутой. Наличие стыков ослабляет конструкцию. Это брак. Возвращайте такую партию поставщику.
Экономика закупок и бюджет
Вопрос стоимости содержания парка такелажа часто уходит на второй план, но для бизнеса это ключевой фактор. Закупка расходных материалов требует инвестиций. Давайте посчитаем примерно. Бюджет нужно планировать заранее.
Расходы на замену канатов составляют значительную часть бюджета эксплуатации. Дешевый канат служит меньше. Дорогие простои оборудования стоят еще больше. Если крепление ослабнет, груз упадет. Стоимость услуг по монтажу тоже растет. Это нужно учитывать.
| Статья расходов | Примерная стоимость (руб.) | Периодичность | Примечание |
|---|---|---|---|
| Канат ТК 3х37 (100 м) | 15 000 - 25 000 | По износу | Зависит от диаметра |
| Канат ЛК-О 3х7 (100 м) | 12 000 - 20 000 | По износу | Более жесткий |
| Такелажная оснастка | 5 000 - 10 000 | При замене | Коуши, зажимы |
| Лабораторный контроль | 3 000 - 5 000 | Ежегодно | Проверка прочности |
| Утилизация старого | 1 000 - 2 000 | По факту | Металлолом |
| Простой из-за брака | 50 000+ | При обрыве | Самая дорогая часть |
Как видно из таблицы, цена каната — не самая большая статья расходов. Простой из-за падения груза стоит серьезно. Бюджет на канаты нужно планировать заранее. Многие забывают про замену и потом ищут деньги в конце года. Затраты на качественные канаты всегда дешевле, чем ущерб грузу.
Окупаемость контроля заключается в предотвращении повреждений груза. Один упавший ящик может стоить миллионы. Поэтому затраты на входной контроль — это страховка. Инвестиции в качество всегда оправданы. Если меньше — сроки плывут. Это аксиома.
Нельзя экономить на этапе закупки. Дешевый канат с неизвестной прочностью может сгнить на складе. Простой линии стоит дороже любого метража. Считали на объекте в Уфа — 20 месяцев вышло на устранение последствий экономии.
Также стоит учитывать затраты на хранение. Канаты нужно хранить в сухом помещении. Если они заржавеют на складе, их придется выбросить. Это прямые убытки. Поэтому складское хозяйство — часть бюджета качества. Не стоит хранить металл под дождем. Риски.
Поставщики тоже влияют на бюджет. Надежный поставщик даст скидку за объем и гарантию. Случайный продавец исчезнет после оплаты. Выбирайте партнеров внимательно. Запросите образцы смет. Лучше перестраховаться.
Приемка и контроль качества
Контроль качества партии проводится по трем основным направлениям. Визуальный осмотр, замер геометрических параметров и проверка сопроводительной документации. Нельзя верить словам на слово. Нужны факты.
Визуальный осмотр. Канат должен быть смотан в бухты правильной формы, без перегибов и восьмерок. Проволоки не должны иметь следов коррозии, отслоений цинкового покрытия для оцинкованных марок, пережогов. Особое внимание — местам сращиваний. Стандарт допускает сращивание прядей, но такое место должно быть аккуратно заделано и маркировано. Наличие более двух таких сращиваний на бухту — веский повод для предъявления рекламации.
Проверка документации. Каждая бухта должна сопровождаться биркой, а партия — сертификатом завода-изготовителя. В сертификате обязательно должны быть: условное обозначение каната, результаты испытаний на разрыв, дата изготовления, номер партии. На практике часто сталкиваюсь с тем, что служба закупок принимает канат без проверки сертификата, ориентируясь только на цену. Это фатальная ошибка. Без сертификата вы не можете быть уверены, что канат действительно соответствует заявленному классу по прочности и покрытию.
Контроль свивки и плотности. Канат должен быть свит ровно, без петухов вылезающих прядей. Пряди должны плотно прилегать друг к другу. На практике часто сталкиваюсь с недовитым или перевитым канатом, что сразу видно по его пушистости или чрезмерной жесткости. Это прямой путь к преждевременному износу и потере прочности.
Проверка смазки и сердечника. Канат должен быть равномерно покрыт защитной смазкой. Ее отсутствие или избыток — признак нарушения технологии. При возможности отрезок каната можно рассмотреть торец на предмет качества и центровки органического сердечника. Сердечник должен быть по центру.
Наиболее вероятные дефекты: обрыв отдельных проволок особенно внутренних, что сложно обнаружить без тщательного осмотра, неравномерность толщины цинкового покрытия, рыхлая свивка, недостаточное разрывное усилие. Выявляется только лабораторными испытаниями, поэтому так важен доверенный производитель с хорошей репутацией.
Сомневаетесь? Запросите образцы смет. Лучше перестраховаться. На объекте под Уфа проверяли — склад 20 метров. Из-за партии каната с скрытым дефектом крепления ослабли. Пришлось переупаковывать весь груз. Убытки превысили экономию на канате в десять раз.
Сравнение с грузонесущими аналогами
Чтобы понять место ГОСТ 3093-80 в системе стандартов, его необходимо сравнить с нормативами на канаты общего назначения. Ключевое отличие — именно в назначении. Нельзя путать такелаж с грузоподъемом. Это разные миры.
ГОСТ 2688-80 регулирует канаты типа ЛК-Р. Они для кранов и лебедок. ГОСТ 7669-80 регулирует канаты одинарной свивки. Они для растяжек и оттяжек. ГОСТ 3093-80 — это специализированный инструмент для обвязки. Нельзя ставить один вместо другого без расчета.
| Параметр | ГОСТ 3093-80 | ГОСТ 2688-80 | ГОСТ 7669-80 |
|---|---|---|---|
| Основное назначение | Такелаж, обвязка, крепление | Грузоподъемные механизмы | Растяжки, оттяжки |
| Тип сердечника | Органический | Металлоорганический | Металлический |
| Конструкция | Двойная свивка | Двойная свивка | Одинарная свивка |
| Гибкость | Очень высокая | Высокая | Низкая |
| Стойкость к динамике | Низкая | Высокая | Высокая |
Как видно из таблицы, канаты по ГОСТ 3093-80 занимают свою, особо ответственную нишу. Они не универсальны, а заточены под конкретные задачи обвязки, где важна гибкость и мягкость. Для подъема грузов они не подходят. Категорически.
Для большинства задач такелажа старого ГОСТа достаточно. Он проверен временем. Новые стандарты хороши для классификации, но в цеху важна надежность и понятность процедур. Старые методы проще воспроизвести в условиях обычной лаборатории.
Автоматические анализаторы хороши для науки, но в цеху важна надежность и ремонтопригодность. Штангенциркуль можно починить своими руками. Автоматический анализатор требует сервисного инженера. Выбор за вами. Точка.
Правила хранения и эксплуатации
Органический сердечник требует особых условий хранения. Влага — главный враг. Бухты должны храниться в крытых складах с нормальной вентиляцией. Нельзя ставить канаты прямо на бетонный пол. Нужны поддоны. Иначе влага потянет снизу.
Температурный режим тоже важен. Хотя сталь выдерживает мороз, пенька внутри может стать хрупкой. При резком перепаде температур конденсат выпадает внутри бухты. Это запускает коррозию. Поэтому заносить канаты с мороза в тепло нужно постепенно. Дайте им отлежаться.
При эксплуатации избегайте контакта с кислотами и щелочами. Цинковое покрытие защищает, но не вечно. Если канат упал в химическую лужу, его лучше выбросить. Риск слишком велик. Никакая экономия не стоит здоровья людей.
Резка каната должна производиться правильно. Чтобы пряди не распустились, место реза обматывают мягкой проволокой с двух сторон. Затем режут между обмотками. Можно использовать абразивный диск. Но не перегревайте металл. Отпуск стали снизит прочность.
Запрессовывание коушей только на оправке соответствующего диаметра. Если согнуть канат слишком резко, проволоки внутри поломаются. Это место станет слабым звеном. Радиус изгиба должен быть плавным. Не делайте острых углов.
На объекте под Уфа проверяли — склад 20 метров. Из-за неправильного хранения канаты сгнили за сезон. Пришлось утилизировать всю партию. Убытки превысили стоимость нормального склада в десять раз. Храните правильно.
Практические рекомендации
На основе многолетнего опыта работы с данными техническими условиями сформулирую четкие рекомендации. Они помогут избежать большинства граблей. Слушайте тех, кто уже набил шишки.
Для технологов и конструкторов при проектировании оснастки или техпроцессов, требующих обвязки, четко указывайте в ТЗ полное условное обозначение каната по ГОСТ 3093-80. Например: Канат 11,0-Г-Ж-Н-Л-Т-С-ОЖ. Это исключит разночтения и закупку неподходящего материала. Помните о чувствительности органического сердечника к температурам и агрессивным средам.
Для специалистов по закупкам никогда не игнорируйте сертификат. Сверяйте условное обозначение в нем с обозначением в ТЗ. При визуальной приемке отбраковывайте бухты со следами ржавчины, с плохой укладкой торчащие пряди, без бирок или с бирками, на которых информация не читаема. Первым делом замерьте диаметр.
Для мастеров и рабочих не используйте обрезки такого каната для ремонта или изготовления самодельных строп, крюков и других приспособлений, рассчитанных на нагрузку. Для резки используйте специальные кусачки или абразивный инструмент, чтобы не распушить торец. Запрессовывайте коуши только на оправке соответствующего диаметра, чтобы не повредить внутреннюю структуру каната.
Действия при несоответствии. При выходе показателей за пределы допусков, указанных в паспорте или ТУ, немедленно информируйте отдел контроля качества и отдел закупок. Партию следует изолировать. В случае подтверждения брака — составлять акт и предъявлять претензию поставщику. Без эмоций, только документы.
Вопросы и ответы
Можно ли использовать этот канат для подъема?
Нет. Категорически запрещено. Это такелажный канат. Для подъема используйте ГОСТ 2688-80 или аналогичные грузонесущие стандарты. Безопасность дороже.
Как хранить канаты правильно?
В сухом помещении на поддонах. Избегайте перепадов температур. Не ставьте на бетонный пол. Влага убьет органический сердечник за полгода.
Влияет ли цвет смазки на качество?
Нет. Цвет зависит от состава пропитки. Важно количество и равномерность. Сухой канат — признак брака. Смазка должна быть везде.
Что делать, если канат распушился?
Обрезать поврежденный участок. Если распушился сильно — утилизировать. Использовать такой канат нельзя. Он потерял целостность.
Какой тип выбрать для обвязки труб?
Тип ТК 3х37. Он более гибкий и лучше облегает круглый груз. Для статичных растяжек подойдет ЛК-О 3х7. Выбирайте под задачу.
Заключение
ГОСТ 3093-80, несмотря на свой возраст, остается актуальным и рабочим документом. Его грамотное понимание и применение — признак высокой производственной культуры и гарантия того, что процесс крепления груза не станет слабым звеном во всей технологической цепочке. Контроль качества — фундамент безопасности.
Помните, что входной контроль — это не расходный центр, а инвестиция в стабильность. Качественные канаты окупаются отсутствием аварий. Работайте по стандарту, проверяйте оборудование и не доверяйте паспортам слепо. Только факты. Берегите бюджет и репутацию. И всё.
