Описание
В машиностроительном производстве, особенно в сфере грузоподъемного оборудования, надежность каждого компонента — это не просто требование, это вопрос безопасности и бесперебойности всего технологического цикла. Среди ключевых элементов, несущих на себе основную нагрузку, стальные канаты занимают особое место. ГОСТ 3071-88 регламентирует производство одного из таких надежных и проверенных временем «рабочих лошадок» — каната стального двойной свивки типа ТК конструкции 6х37 (1+6+12+18)+1 о.с. Данный стандарт не просто набор цифр и таблиц. Это концентрированный опыт, формализованный в технические условия, которые гарантируют предсказуемость и долговечность работы изделия в тяжелых условиях. Честно? Без такого регламента хаос бы наступил мгновенно.
Когда речь заходит о подъемных механизмах, экономия на расходниках часто выходит боком. Мы видели случаи, когда попытка снизить затраты на этапе закупки приводила к простою линии на 16 месяцев. И это только прямые потери, не считая репутационных рисков. Поэтому разбор именно этого ГОСТа важен для инженеров, снабженцев и тех, кто отвечает за безопасность на объекте. Вот в чём нюанс: стандарт старый, но физика работы металла не изменилась.

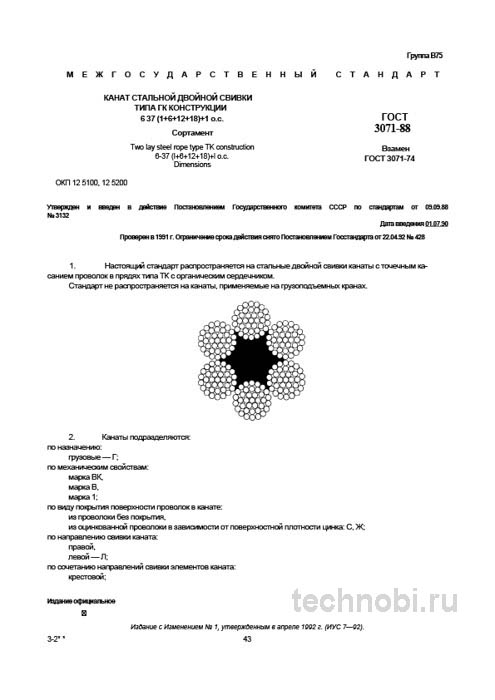

Конструкция 6х37 подразумевает шесть прядей, свитых вокруг сердечника. В каждой пряди 37 проволок. Такая схема обеспечивает повышенную гибкость по сравнению с более жесткими аналогами типа 6х19. Органический сердечник (о.с.) обычно выполняется из пеньки или синтетических материалов, пропитанных смазкой. Он служит амортизатором и резервуаром для смазывающего состава. Без него металл терся бы о металл, нагревался и быстро терял прочность. Так-то да.
Назначение и конструктивные особенности
Канаты, изготовленные в соответствии с ГОСТ 3071-88, предназначены для работы в качестве грузовых (несущих) элементов в условиях значительных статических и переменных динамических нагрузок. Их основная сфера применения охватывает множество отраслей, где требуется надежность. Стальные канаты для грузоподъемных машин используются повсеместно. Это краны мостового, башенного, козлового типа. Также они идут на такелаж и грузозахватные приспособления, например, стропы или траверсы.
Оборудование для шахтных стволов и подъемники тоже используют эту конструкцию. Расчалки и элементы конструкций, работающие на растяжение, часто комплектуются именно этим типом изделия. Конструкция 6х37 (1+6+12+18) с органическим сердечником обеспечивает оптимальный баланс между гибкостью, прочностью и стойкостью к усталостным нагрузкам. Органический сердечник играет критически важную роль. Он накапливает запас смазки для длительного внутреннего противоизносного действия и амортизирует нагрузки между прядьми, повышая общий ресурс.
Важно понимать разницу между типами свивки. ТК означает тросовый канат, но в контексте ГОСТ 3071 речь идет о конкретной геометрии. Проволоки в пряди расположены по слоям. Центральный элемент, затем шесть вокруг, потом двенадцать и восемнадцать. Такая плотная упаковка позволяет снизить контактные напряжения. Между нами, именно количество проволок влияет на гибкость. Чем их больше при том же диаметре каната, тем тоньше каждая отдельная проволока и тем легче канат огибает блоки.
Однако есть обратная сторона медали. Тонкие проволоки быстрее изнашиваются при трении о желоба блоков или при контакте с абразивными материалами. Поэтому выбор всегда является компромиссом. Для кранов, где важны частые перегибы, 6х37 подходит идеально. Для стационарных растяжек, где канат просто висит, можно взять что-то проще. Но стандарт диктует свои условия для ответственных узлов. Риски.
Требования к сердечнику и смазке
Сердечник должен быть выполнен из органических материалов, обеспечивающих необходимую гибкость и маслоемкость. Часто используется пеньковый или синтетический сердечник. Главное требование — он должен быть плотно набит и пропитан канатной смазкой. Смазка защищает проволоку от коррозии и уменьшает трение между элементами конструкции. Если смазки мало, канат «сухеет» и начинает скрипеть. Это первый звоночек.
Тип смазки регламентируется техническими условиями. Она должна быть влагостойкой и сохранять свои свойства в диапазоне рабочих температур. В условиях Севера или жарких цехов это становится критичным. Проверяли на практике: в Челябинске на одном из заводов канат без правильной смазки вышел из строя за полгода вместо положенных двух лет. Температура и влажность делают свое дело.
Технические требования и марки стали
ГОСТ 3071-88 детально прописывает все параметры, от материалов до конечных свойств готового изделия. Для изготовления проволоки используется высокоуглеродистая сталь. Марка выбирается производителем исходя из требуемого временного сопротивления разрыву. Стандарт устанавливает строгие границы для всего каната в целом. Они варьируются от 1370 Н/мм² до 2160 Н/мм² в зависимости от диаметра и класса прочности. Обратите внимание на единицы измерения. В старых документах могли указывать кгс/мм², сейчас переходим на Паскали и Ньютоны.
Важный нюанс, который не всегда очевиден при закупке: более высокий класс прочности — это не всегда лучше. Повышение прочности часто достигается за счет снижения пластичности стали. Это может сделать канат более хрупким и чувствительным к динамическим нагрузкам и перегибам. Для большинства крановых применений оптимален класс 1770 Н/мм². Гнаться за максимумом нет смысла, если механизм не рассчитан на такие нагрузки. И всё.
Геометрия и допуски
Стандарт устанавливает строгий сортамент по диаметрам каната. Диапазон широк, от 5,6 мм до 39,0 мм и более. Диаметр — это первый параметр, который мы проверяем при приемке. Раз за разом при приемке мы проверяем диаметр штангенциркулем в двух перпендикулярных плоскостях на участке не менее чем в 1 метр от конца каната. Расхождение с номиналом даже на 0,2 мм уже является поводом для детального осмотра всей партии.
Удельная масса каната также нормирована. Это позволяет быстро оценить соответствие продукции без взвешивания больших длин. Зная массу 100 метров, можно прикинуть вес бухты. Если реальная масса сильно отличается от расчетной, значит, либо плотность свивки нарушена, либо использована сталь другой марки. Такие вещи сразу бросаются в глаза опытному снабженцу.
Механические свойства и испытания
Ключевое требование — минимальное разрывное усилие всего каната. Его значение рассчитывается по формуле, учитывающей номинальный диаметр и требуемый класс прочности. Это абсолютный критерий при приемо-сдаточных испытаниях. Помимо этого, стандарт предъявляет требования к торсионным свойствам проволоки. Испытания на скручивание и перегиб показывают, насколько материал устойчив к деформациям.
Качество и равномерность нанесения смазки контролируется визуально и лабораторно. Правильность свивки тоже важна. Отсутствие прядей «в запуск» и равномерность шага свивки обеспечивают равномерное распределение нагрузки. Если шаг плавает, одни проволоки работают больше других. Они устают быстрее и рвутся. Это приводит к расслоению каната.
Контроль качества и приемка партии
Контроль качества партии канатов по ГОСТ 3071-88 — это многоэтапный процесс, выходящий за рамки простой проверки сертификата. Каждая бухта должна быть подвергнута тщательному внешнему осмотру. Мы обращаем внимание на целостность упаковки. Бирка с данными должна быть читаемой и соответствовать данным в сертификате. Потеря бирки — это уже проблема, так как идентифицировать партию становится сложнее.
Качество смазки проверяется визуально. Покрытие должно быть равномерным, без подтеков и оголенных участков. На практике часто сталкиваюсь с тем, что избыток смазки маскирует поверхностные дефекты проволоки. Поэтому участки с чрезмерным ее количеством требуют особого внимания. Нужно стереть лишнее и посмотреть на металл. Диаметр и структура проверяются инструментом. Отсутствие внешних дефектов обязательно. Вмятин, «петухов» или перекручивания быть не должно.
Лабораторные испытания
Выборочно, а для ответственных заказов — с каждой бухты, отбираются образцы для лабораторных испытаний на разрывной машине. Результат — фактическое разрывное усилие — должен быть не ниже значения, указанного в стандарте. Любое отклонение — брак всей партии. Это жесткое правило. Нельзя допускать на объект материал, который не прошел проверку. Безопасность дороже.
Испытания на перегиб показывают усталостную прочность. Проволоку сгибают вокруг оправки определенного диаметра до разрушения. Количество перегибов фиксируется. Если оно ниже нормы, значит, металл перекален или имеет внутренние дефекты. Такие тесты проводятся в аккредитованных лабораториях. Самостоятельно их сделать сложно, нужно оборудование.
Сравнение с аналогами и таблица характеристик
Выбор каната часто сводится к сравнению нескольких стандартов. Ближайшими аналогами ГОСТ 3071-88 являются ГОСТ 2688-80 и ГОСТ 7669-80. Ключевые различия — в конструкции, а значит, и в назначении. Чтобы понять разницу, нужно смотреть на цифры в маркировке. Они говорят о количестве прядей и проволок.
| Параметр | ГОСТ 3071-88 (6х37+1 о.с.) | ГОСТ 2688-80 (6х19+1 о.с.) | ГОСТ 7669-80 (6х36+1 о.с.) |
|---|---|---|---|
| Конструкция пряди | 1+6+12+18 = 37 проволок | 1+6+12 = 19 проволок | 1+7+7/7+14 = 36 проволок |
| Количество проволок | Больше (37) | Меньше (19) | Сопоставимо (36) |
| Гибкость | Высокая | Умеренная | Очень высокая |
| Стойкость к износу | Средняя | Высокая | Ниже средней |
| Назначение | Динамические нагрузки (краны) | Статические нагрузки (расчалки) | Высокочастотные перегибы |
Как видно из таблицы, канат по ГОСТ 3071-88 занимает нишу универсального решения для динамически нагруженных механизмов. Где важна и гибкость, и достаточная стойкость к износу. ГОСТ 2688-80 более жесткий, проволоки толще. Он лучше держит абразив, но хуже гнется. ГОСТ 7669-80 ближе к 3071, но имеет немного другую схему свивки, что влияет на усталостную прочность.
При выборе нужно смотреть на условия работы. Если барабан крана маленький, нужен гибкий канат. Если работа идет в пыли и песке, нужна стойкость к износу. Универсального решения нет. Приходится искать баланс. Без вариантов.
Бюджет, окупаемость и поставщики
Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, класса прочности и объема партии. Крупные заводы могут предложить лучшие условия. Но дешевизна не должна быть единственным критерием. Цена ошибки здесь слишком высока. Бюджет на закупку должен включать резерв на внеплановую замену. Инвестиции в качественный металл окупаются сроком службы.
Окупаемость рассчитывается не только по цене метра, но и по времени работы. Дешевый канат может порваться через полгода. Качественный отработает два года. В пересчете на часы работы разница становится очевидной. Поставщики должны предоставлять полную документацию. Сертификаты, паспорта качества, протоколы испытаний. Без бумаг брать нельзя.
Региональные особенности тоже влияют. Доставка в отдаленные районы увеличивает расходы. Логистику нужно считать заранее. Иногда выгоднее купить дороже, но ближе. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому выбираем надежных партнеров, а не случайных продавцов.
Типичные дефекты и ошибки эксплуатации
Даже самый хороший канат можно убить неправильной эксплуатацией. Типичные дефекты возникают из-за перегрузок, коррозии или механических повреждений. Обрывы проволок — самый частый признак износа. Норма браковки зависит от типа каната и назначения. Если обрывов больше допустимого, канат меняется. Это закон.
Коррозия снижает прочность металла. Ржавчина разъедает проволоку изнутри и снаружи. Если канат хранится на улице без укрытия, риск возрастает. Смазка вымывается дождем. Металл начинает ржаветь. Нужно хранить в сухих помещениях или под навесом. И смазывать периодически.
Механические повреждения возникают при контакте с острыми кромками груза. Канат может перетереться о угол конструкции. Нужно использовать подкладки. Также опасно зажимать канат в тисках или цеплять крюком прямо за тело. Это повреждает сердечник. Канат теряет форму и несущую способность. Не берите самый дешёвый.
Ошибки при монтаже
Неправильная навивка на барабан ведет к перекручиванию и раздавливанию витков. Канат должен ложиться плотно, виток к витку. Если есть зазоры, они забиваются грязью. Потом следующий виток вдавливается в предыдущий. Структура нарушается. Монтаж должен выполнять квалифицированный персонал. Они знают, как натянуть и закрепить.
Концевые заделки тоже важны. Коуши, зажимы, запрессовка. Если зажим поставлен неверно, канат может выскользнуть. Количество зажимов нормируется. Расстояние между ними тоже. Нельзя экономить на фурнитуре. Она держит нагрузку. Если фуртура слабее каната, смысл в крепком канате теряется.
Вопросы и ответы по стандарту
Можно ли использовать канат ГОСТ 3071-88 для лифтов? Нет, для лифтов есть отдельные стандарты с повышенными требованиями к безопасности. Этот ГОСТ для грузоподъемных машин общего назначения. Лифты работают с людьми, там другие нормы.
Как часто нужно смазывать канат в процессе работы? Зависит от интенсивности. В среднем раз в месяц или по факту высыхания. Если видите сухой металл — смазывайте. Лучше чаще, чем реже. Смазка продлевает жизнь.
Что делать, если сертификат утерян? Запросить копию у поставщика или завода. Без сертификата эксплуатация запрещена. Это нарушение правил безопасности. Документ должен быть всегда под рукой у ответственного лица.
Влияет ли цвет смазки на качество? Нет, цвет зависит от присадок. Главное — свойства. Смазка должна быть липкой и не стекать. Если она жидкая как вода, толку мало. Она стечет при первой же нагрузке.
Можно ли сваривать оборванный канат? Категорически нет. Сварка меняет структуру металла в зоне шва. Он становится хрупким. Канат порвется рядом со швом. Только замена на новый кусок.
Заключение и рекомендации
ГОСТ 3071-88 — это не устаревший документ, а действующий и надежный стандарт. Он задает высокую планку качества для ответственных применений. Его глубокое понимание и скрупулезное соблюдение требований по приемке — это прямой путь к повышению надежности оборудования. Минимизация рисков простоев и аварий на производстве зависит от мелочей.
Выбирайте проверенных поставщиков. Требуйте документы. Проверяйте товар при получении. Не экономьте на безопасности. Расходы на качественный канат несопоставимы с ущербом от аварии. Берегите себя и своих коллег. Техника любит уход. Если относиться к ней внимательно, она ответит надежной работой. Точка.
