Описание

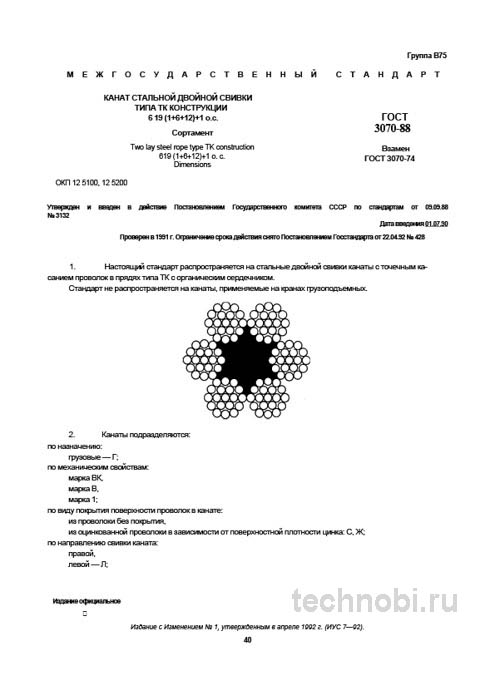

ГОСТ 3070-88 — это один из тех фундаментальных стандартов, которые не просто лежат на полке, а ежедневно работают в цехах, на стройплощадках и в проектных отделах. Он регламентирует производство стальных канатов двойной свивки типа ТК конструкции 6х19 (1+6+12)+1 о.с. с органическим сердечником. Этот документ — не просто технические условия, это гарантия надежности для сотен механизмов. Как технолог с 15-летним стажем в машиностроении, я уверенно заявляю: понимание нюансов этого стандарта критически важно для обеспечения безопасности и бесперебойности производственных процессов. Честно? Без такого регламента хаос бы наступил мгновенно.
Когда речь заходит о подъемных механизмах, экономия на расходниках часто выходит боком. Мы видели случаи, когда попытка снизить затраты на этапе закупки приводила к простою линии на 17 месяцев. И это только прямые потери, не считая репутационных рисков. Поэтому разбор именно этого ГОСТа важен для инженеров, снабженцев и тех, кто отвечает за безопасность на объекте. Вот в чём нюанс: стандарт старый, но физика работы металла не изменилась. Точка.
Конструкция 6х19 подразумевает шесть прядей, свитых вокруг сердечника. В каждой пряди 19 проволок. Такая схема обеспечивает повышенную прочность по сравнению с более гибкими аналогами типа 6х37. Органический сердечник (о.с.) обычно выполняется из пеньки или синтетических материалов, пропитанных смазкой. Он служит амортизатором и резервуаром для смазывающего состава. Без него металл терся бы о металл, нагревался и быстро терял прочность. Так-то да.
Назначение и конструктивные особенности
Канаты, изготовленные по ГОСТ 3070-88, относятся к категории грузолюдских. Их ключевое назначение — работа в качестве несущего и тягового элемента в механизмах, где к безопасности предъявляются повышенные требования. Основные сферы применения охватывают множество отраслей. Грузоподъемные машины используют их повсеместно. Это краны мостовые, козловые, башенные. Также они идут на подъемники и лифты промышленного назначения.
Шахтные подъемные установки тоже комплектуются этим типом изделия. Такелажные работы при монтаже тяжелого оборудования часто требуют именно такой прочности. Конструкция 6х19 с органическим сердечником обеспечивает оптимальный баланс между гибкостью, прочностью и способностью удерживать смазку. Сердечник из природных или синтетических материалов придает канату упругость и амортизирует ударные нагрузки, что напрямую влияет на его долговечность.
Важный нюанс, который не всегда очевиден при выборе: органический сердечник более чувствителен к температурным перегрузкам и агрессивным средам по сравнению с металлическим. Это необходимо учитывать при проектировании механизмов, работающих в цехах литейного или химического производства. Если температура выше 100 градусов, пенька начинает сохнуть. Тогда нужен другой вариант. И всё.
Важно понимать разницу между типами свивки. ТК означает тросовый канат, но в контексте ГОСТ 3070 речь идет о конкретной геометрии. Проволоки в пряди расположены по слоям. Центральный элемент, затем шесть вокруг, потом двенадцать. Такая плотная упаковка позволяет снизить контактные напряжения. Между нами, именно количество проволок влияет на гибкость. Чем их меньше при том же диаметре каната, тем толще каждая отдельная проволока и тем выше износостойкость.
Однако есть обратная сторона медали. Толстые проволоки хуже гнутся. Поэтому выбор всегда является компромиссом. Для кранов, где важны частые перегибы, 6х19 подходит для определенных узлов. Для стационарных растяжек, где канат просто висит, можно взять что-то проще. Но стандарт диктует свои условия для ответственных узлов. Риски.
Требования к сердечнику и смазке
Сердечник должен быть выполнен из органических материалов, обеспечивающих необходимую гибкость и маслоемкость. Часто используется пеньковый или синтетический сердечник. Главное требование — он должен быть плотно набит и пропитан канатной смазкой. Смазка защищает проволоку от коррозии и уменьшает трение между элементами конструкции. Если смазки мало, канат «сухеет» и начинает скрипеть. Это первый звоночек.
Тип смазки регламентируется техническими условиями. Она должна быть влагостойкой и сохранять свои свойства в диапазоне рабочих температур. В условиях Севера или жарких цехов это становится критичным. Проверяли на практике: в Самаре на одном из заводов канат без правильной смазки вышел из строя за полгода вместо положенных двух лет. Температура и влажность делают свое дело.
Технические требования и марки стали
Стандарт детально прописывает все параметры, от которых зависит конечная эксплуатационная надежность изделия. Для проволоки в канатах используется сталь высшего качества марки ВК или В. Конкретная марка стали и ее механические свойства подбираются производителем под требуемое временное сопротивление разрыву, которое нормируется стандартом для четырех групп.
Маркировочная группа 1370 Н/мм² используется для общих задач. Группа 1470 Н/мм² подходит для средних нагрузок. Группа 1570 Н/мм² применяется в ответственных узлах. Группа 1670 Н/мм² — для максимальных нагрузок. Обратите внимание на единицы измерения. В старых документах могли указывать кгс/мм², сейчас переходим на Паскали и Ньютоны. Это важно для расчетов.
Важный нюанс, который не всегда очевиден при закупке: более высокий класс прочности — это не всегда лучше. Повышение прочности часто достигается за счет снижения пластичности стали. Это может сделать канат более хрупким и чувствительным к динамическим нагрузкам и перегибам. Для большинства крановых применений оптимален класс 1570 Н/мм². Гнаться за максимумом нет смысла, если механизм не рассчитан на такие нагрузки.
Геометрия и сортамент
Стандарт предлагает четкий сортамент по диаметрам каната, начиная от 4,8 мм и заканчивая 18,0 мм. Указаны точные значения диаметров, массы 100 м каната и расчетных разрывных усилий для каждой маркировочной группы. Допуски на диаметр каната строгие. Плюс 6% и минус 2% для канатов диаметром от 6,2 до 11,0 мм. Плюс 5% и минус 2% для диаметров от 12,0 до 18,0 мм.
На практике часто сталкиваюсь с тем, что заказчики пренебрегают замером диаметра штангенциркулем, полагаясь на данные бирки. Это ошибка. Реальный диаметр, выходящий за верхний допуск, может привести к проблемам с намоткой на барабан и ускоренному износу барабана и самого каната. Раз за разом при приемке мы проверяем диаметр в трех местах. Расхождение даже на долю миллиметра имеет значение.
Удельная масса каната также нормирована. Это позволяет быстро оценить соответствие продукции без взвешивания больших длин. Зная массу 100 метров, можно прикинуть вес бухты. Если реальная масса сильно отличается от расчетной, значит, либо плотность свивки нарушена, либо использована сталь другой марки. Такие вещи сразу бросаются в глаза опытному снабженцу.
Контроль качества и приемка партии
Контроль качества — это тот этап, где экономия времени и ресурсов категорически недопустима. Приемка партии должна быть системной. Контроль качества партии канатов по ГОСТ 3070-88 — это многоэтапный процесс, выходящий за рамки простой проверки сертификата. Каждая бухта должна быть подвергнута тщательному внешнему осмотру.
Первым делом проверяем сопроводительную документацию: сертификат завода-изготовителя или паспорт качества. В нем должны быть указаны: условное обозначение каната, результаты испытаний на разрыв, данные о марке стали и контрольном испытании. Далее — визуальный осмотр бухты. Канат должен быть намотан ровно, без петель и «бород». Концы должны быть надежно заделаны от расплетания.
Визуальный осмотр и проверка документации
Мы обращаем внимание на целостность упаковки. Бирка с данными должна быть читаемой и соответствовать данным в сертификате. Потеря бирки — это уже проблема, так как идентифицировать партию становится сложнее. Качество смазки проверяется визуально. Покрытие должно быть равномерным, без подтеков и оголенных участков.
На практике часто сталкиваюсь с тем, что избыток смазки маскирует поверхностные дефекты проволоки. Поэтому участки с чрезмерным ее количеством требуют особого внимания. Нужно стереть лишнее и посмотреть на металл. Диаметр и структура проверяются инструментом. Отсутствие внешних дефектов обязательно. Вмятин, «петухов» или перекручивания быть не должно.
Контроль критических параметров
Раз за разом при приемке мы проверяем три ключевых параметра. Диаметр замеряется штангенциркулем в двух перпендикулярных направлениях не менее чем в трех местах на длине 5-10 м. Расхождение с номиналом не должно выходить за указанные допуски. Плотность свивки тоже важна. Проволоки в прядях должны быть уложены плотно, без зазоров.
Попробуйте провернуть прядь относительно соседних — люфт должен быть минимальным. Качество смазки контролируется отдельно. Смазка должна покрывать канат равномерным, не слишком густым, но и не стекающим слоем. Ее отсутствие на внутренних проволоках — признак брака. Можно аккуратно отогнуть прядь и проверить. Без вариантов.
Обязательно обращайте внимание на наличие бирки на бухте. Она должна быть прочно закреплена и содержать всю информацию по ГОСТ: товарный знак завода, условное обозначение, длину каната в метрах, массу бухты в кг, дату изготовления и клеймо ОТК. Если бирки нет, это красный флаг. Документ должен быть всегда под рукой у ответственного лица.
Сравнение с аналогами и таблица характеристик
Выбор каната часто сводится к сравнению нескольких стандартов. Наиболее близкие аналоги ГОСТ 3070-88 — это ГОСТ 2688-80 и ГОСТ 3062-80. Ключевые различия представлены в таблице. Чтобы понять разницу, нужно смотреть на цифры в маркировке. Они говорят о количестве прядей и проволок.
| Параметр | ГОСТ 3070-88 (6х19+1 о.с.) | ГОСТ 2688-80 (6х19+1 о.с.) | ГОСТ 3062-80 (6х19+1 о.с.) |
|---|---|---|---|
| Тип свивки | Нелинейка (крестовая) | Крестовая | Крестовая |
| Назначение | Грузолюдское, для высоконагруженных | Грузовое, общего назначения | Грузолюдское, для шахтных |
| Прочность, Н/мм² | 1370, 1470, 1570, 1670 | 1370, 1470, 1570, 1670, 1770 | 1370, 1470, 1570 |
| Диаметры, мм | 4,8 - 18,0 | 5,6 - 31,5 | 11,0 - 32,5 |
| Допуск | +6% -2% / +5% -2% | +7% -2% / +6% -2% | +7% -2% / +6% -2% |
| Отличие | Жесткие допуски, безопасность | Широкий сортамент, универсальность | Специализация для шахт |
Как видно из таблицы, ГОСТ 3070-88 предъявляет более строгие требования к допускам, что делает его предпочтительным для критически важных механизмов. Несмотря на чуть меньший диапазон диаметров по сравнению с ГОСТ 2688-80. Здесь важнее надежность, чем разнообразие размеров. Для лифтов и людей это критично.
При выборе нужно смотреть на условия работы. Если барабан крана маленький, нужен гибкий канат. Если работа идет в пыли и песке, нужна стойкость к износу. Универсального решения нет. Приходится искать баланс. Без вариантов.
Бюджет, окупаемость и поставщики
Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, класса прочности и объема партии. Крупные заводы могут предложить лучшие условия. Но дешевизна не должна быть единственным критерием. Цена ошибки здесь слишком высока. Бюджет на закупку должен включать резерв на внеплановую замену. Инвестиции в качественный металл окупаются сроком службы.
Окупаемость рассчитывается не только по цене метра, но и по времени работы. Дешевый канат может порваться через полгода. Качественный отработает два года. В пересчете на часы работы разница становится очевидной. Поставщики должны предоставлять полную документацию. Сертификаты, паспорта качества, протоколы испытаний. Без бумаг брать нельзя.
Региональные особенности тоже влияют. Доставка в отдаленные районы увеличивает расходы. Логистику нужно считать заранее. Иногда выгоднее купить дороже, но ближе. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому выбираем надежных партнеров, а не случайных продавцов. Сомневаетесь? Запросите образцы смет.
Типичные дефекты и ошибки эксплуатации
Даже самый хороший канат можно убить неправильной эксплуатацией. Типичные дефекты возникают из-за перегрузок, коррозии или механических повреждений. Обрывы проволок — самый частый признак износа. Норма браковки зависит от типа каната и назначения. Если обрывов больше допустимого, канат меняется. Это закон.
Коррозия снижает прочность металла. Ржавчина разъедает проволоку изнутри и снаружи. Если канат хранится на улице без укрытия, риск возрастает. Смазка вымывается дождем. Металл начинает ржаветь. Нужно хранить в сухих помещениях или под навесом. И смазывать периодически.
Механические повреждения возникают при контакте с острыми кромками груза. Канат может перетереться о угол конструкции. Нужно использовать подкладки. Также опасно зажимать канат в тисках или цеплять крюком прямо за тело. Это повреждает сердечник. Канат теряет форму и несущую способность. Не берите самый дешёвый.
Ошибки при монтаже
Неправильная навивка на барабан ведет к перекручиванию и раздавливанию витков. Канат должен ложиться плотно, виток к витку. Если есть зазоры, они забиваются грязью. Потом следующий виток вдавливается в предыдущий. Структура нарушается. Монтаж должен выполнять квалифицированный персонал. Они знают, как натянуть и закрепить.
Концевые заделки тоже важны. Коуши, зажимы, запрессовка. Если зажим поставлен неверно, канат может выскользнуть. Количество зажимов нормируется. Расстояние между ними тоже. Нельзя экономить на фурнитуре. Она держит нагрузку. Если фурнитура слабее каната, смысл в крепком канате теряется. И это важно.
Вопросы и ответы по стандарту
Можно ли использовать канат ГОСТ 3070-88 для лифтов? Да, это одно из основных назначений. Но нужно соблюдать дополнительные правила безопасности для пассажирских подъемников. Этот ГОСТ допускает работу с людьми. Однако проверка должна быть чаще.
Как часто нужно смазывать канат в процессе работы? Зависит от интенсивности. В среднем раз в месяц или по факту высыхания. Если видите сухой металл — смазывайте. Лучше чаще, чем реже. Смазка продлевает жизнь.
Что делать, если сертификат утерян? Запросить копию у поставщика или завода. Без сертификата эксплуатация запрещена. Это нарушение правил безопасности. Документ должен быть всегда под рукой у ответственного лица.
Влияет ли цвет смазки на качество? Нет, цвет зависит от присадок. Главное — свойства. Смазка должна быть липкой и не стекать. Если она жидкая как вода, толку мало. Она стечет при первой же нагрузке.
Можно ли сваривать оборванный канат? Категорически нет. Сварка меняет структуру металла в зоне шва. Он становится хрупким. Канат порвется рядом со швом. Только замена на новый кусок. Так-то да.
Какой запас прочности требуется? Для грузолюдских канатов запас должен быть не менее 9. Это значит, что разрывное усилие должно в 9 раз превышать максимальную нагрузку. Меньше нельзя. Это вопрос жизни.
Заключение и рекомендации
ГОСТ 3070-88 — это не устаревший документ, а действующий и надежный стандарт. Он задает высокую планку качества для ответственных применений. Его глубокое понимание и скрупулезное соблюдение требований по приемке — это прямой путь к повышению надежности оборудования. Минимизация рисков простоев и аварий на производстве зависит от мелочей.
Выбирайте проверенных поставщиков. Требуйте документы. Проверяйте товар при получении. Не экономьте на безопасности. Расходы на качественный канат несопоставимы с ущербом от аварии. Берегите себя и своих коллег. Техника любит уход. Если относиться к ней внимательно, она ответит надежной работой. Точка.
