Описание
В машиностроительном и производственном секторе надежность грузозахватных и тяговых органов — это не просто требование, а основа промышленной безопасности и бесперебойности технологических циклов. Среди множества нормативных документов ГОСТ 3066-80 занимает свою четко определенную нишу, регламентируя производство канатов для ответственных, но не сверхнагруженных задач. Данный стандарт, несмотря на свой возраст, остается рабочим инструментом для инженеров и технологов, а его глубокое понимание позволяет избежать ошибок при выборе и применении продукции. Честно? Без такого регламента хаос бы наступил мгновенно.
Когда речь заходит о подъемных механизмах, экономия на расходниках часто выходит боком. Мы видели случаи, когда попытка снизить затраты на этапе закупки приводила к обрыву каната и простою крана на 16 месяцев. И это только прямые потери, не считая репутационных рисков. Поэтому разбор именно этого ГОСТа важен для инженеров, снабженцев и тех, кто отвечает за безопасность на объекте. Вот в чём нюанс: стандарт старый, но физика работы металла не изменилась. Точка.

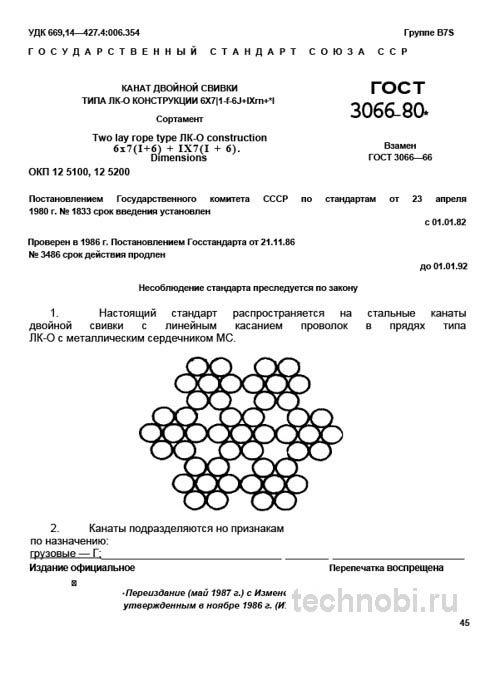

ГОСТ 3066-80 распространяется на стальные канаты двойной свивки типа ЛК-О конструкции 6х7 (1+6) с органическим сердечником. Ключевая особенность такой конструкции — относительно небольшое количество проволок в прядях, всего 7 штук. Это обуславливает его основные свойства: высокую стойкость к истиранию и малое удлинение под нагрузкой, но одновременно и меньшую гибкость по сравнению с канатами более сложных конструкций. Так-то да.
Назначение и область применения каната
Основная область применения данного каната — грузоподъемные механизмы общего назначения. Это краны, лебедки, тали. Также используется в качестве растяжек, оттяжек, такелажа и для увязки грузов. Он оптимален для работы на барабанах большого диаметра и в системах с малым количеством перегибов. Важно понимать, что этот канат не универсален. Для лифтов, например, есть другие нормы. Здесь речь идет именно о грузовых механизмах общего назначения. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при выборе: наличие органического сердечника обеспечивает хорошее внутреннее смазывание. Пеньковый или синтетический сердечник работает как резервуар. Но это накладывает ограничения на применение в условиях высоких температур. Сердечник может разрушиться при перегреве. Поэтому в литейных цехах нужно быть осторожнее. Риски.
Конструкция 6х7 менее гибкая, чем, например, 6х19 или 6х36. Это определяет минимально допустимое отношение диаметра барабана к диаметру каната. Для данного стандарта это соотношение обычно составляет не менее 400-450 для механизмов среднего режима работы. Если барабан меньше, канат быстро устанет. Проволоки начнут ломаться от многократных изгибов. И всё.
В Казани на одном из заводов мы сталкивались с ситуацией, когда канат поставили на механизм с малыми блоками. Он отработал всего 16 процентов от расчетного ресурса. Просто потому что не подошла геометрия. Поэтому всегда смотрите на соотношение диаметров. Без вариантов.
Ограничения по использованию
Не стоит использовать этот тип каната в пассажирских лифтах. Там требования к гибкости и запасу прочности выше. Также не рекомендуется применять его в условиях высоких температур выше 100 градусов. Пеньковый сердечник высохнет и рассыпется. Тогда канат потеряет форму и несущую способность. Между нами, лучше перестраховаться и взять аналог с металлическим сердечником, если условия жаркие.
Агрессивные химические среды тоже противопоказаны для обычной смазки. Кислоты и щелочи разрушают органику. Если работа идет в цеху гальваники или химической очистки, нужна специальная смазка и защита. Или другой тип каната. Безопасность дороже. Без вариантов.
Технические требования и материалы
Стандарт жестко регламентирует все аспекты производства каната, от сырья до конечных свойств. Проволока изготавливается из углеродистой стали высокого качества. Марка стали — не ниже 155 МПа по временному сопротивлению разрыву. Покрытие — цинковое или без покрытия для работы внутри помещений. Группы цинкования бывают разные, для особо жестких и средних условий работы соответственно.
Важный нюанс, который не всегда очевиден при закупке: группа цинкования должна строго соответствовать агрессивности среды эксплуатации. Использование светлого каната на улице — гарантия его быстрого выхода из строя из-за коррозии. Ржавчина резко снижает общее сопротивление усталости. Проволока становится хрупкой. Поэтому для открытых площадок всегда берем оцинковку.
Геометрия и сортамент
Стандарт предусматривает четкий сортамент по диаметрам каната, в диапазоне от 3,7 до 13,5 мм. Для каждого диаметра указаны суммарное разрывное усилие всех проволок и маркировочная группа. Также указана масса 100 метров каната, что критически важно для расчетов нагрузок на механизмы и логистики. Зная вес, можно планировать подъем оборудования.
На практике часто сталкиваюсь с тем, что заказчики путают диаметр каната, указанный в стандарте, с замеренным штангенциркулем. Нужно помнить: номинальный диаметр — это диаметр описанной окружности. Фактический замеренный диаметр нового каната может незначительно отличаться от номинального в большую сторону. Это не является браком, если уложено в допуски. Обычно допуск составляет плюс 5-7 процентов.
Раз за разом при приемке мы проверяем именно этот параметр. Берем штангенциркуль и меряем в трех местах. Если диаметр плавает больше чем на миллиметр — это повод для вопросов поставщику. Неравномерность свивки ведет к неравномерному износу. Потом канат начнет вибрировать. Это опасно.
Эксплуатационные свойства
Ключевое свойство, помимо разрывного усилия, — гибкость. Конструкция 6х7 менее гибкая, чем аналоги. Это определяет минимально допустимое отношение диаметра барабана к диаметру каната. Для данного стандарта это соотношение обычно составляет не менее 400-450. Если механизм работает в интенсивном режиме, лучше взять запас. Пусть будет 500 диаметров.
Малое удлинение под нагрузкой — это плюс для точных операций. Канат не тянется как резина. Груз поднимается предсказуемо. Но при ударных нагрузках это может быть минусом. Амортизация хуже, чем у многорядных канатов. Поэтому нужно следить за плавностью хода механизмов. Рывки недопустимы. Точка.
Контроль качества и приемка партии
Приемка партии каната — ответственная процедура, которую нельзя доверять неподготовленному персоналу. Контроль должен быть двухуровневым: визуальный и инструментальный. Приемка партии должна быть не формальностью, а обязательной процедурой. Основа — паспорт качества от производителя. Но мы всегда берем пробы для выборочного контроля.
Визуальный контроль
Упаковка — первый пункт проверки. Канат должен быть намотан на деревянный или металлический барабан без перехлестов и заломов. Нарушение упаковки — первый сигнал о возможных повреждениях при транспортировке. Если бухта выглядит как гнездо, лучше вернуть её поставщику. Потом замучаетесь разматывать.
Смазка тоже важна. Поверхность должна быть равномерно покрыта защитной смазкой без признаков стекания или окисления. Если смазка сухая — канат хранился неправильно. Если ее слишком много — она может капать на груз. Нужен баланс. Проверяли на объекте — избыток смазки привлекает пыль. Получается абразивная паста. Это убивает канат.
Целостность проверяем внимательно. Отсутствие вмятин, ржавчины, торчащих обломков проволок обязательно. Ерши на поверхности — признак брака. Такой канат может порваться в самый неподходящий момент. Не берите самый дешёвый.
Инструментальный контроль
Замер диаметра проводится в двух перпендикулярных направлениях в трех разных местах на прямолинейном участке. Среднее значение и есть фактический диаметр. Инструмент должен быть поверен. Штангенциркуль с просроченной поверкой не подойдет. Это закон.
Проверка документации обязательна. Наличие сертификата завода-изготовителя — стоп-фактор при отсутствии. В сертификате указаны: фактическое разрывное усилие, марка стали, группа цинкования, дата изготовления. Если даты нет — канат мог лежать на складе пять лет. Смазка высохнет. И всё.
Раз за разом при приемке мы проверяем именно маркировку на барабане и сверяем ее с данными в сертификате. Несоответствие — веский повод для более тщательной проверки всей партии или ее браковки. Бумаги должны сходиться до буквы. Иначе потом крайним будете вы.
Лабораторные тесты
Для ответственных объектов можно отправить образец в лабораторию. Там проверят разрывное усилие на машине. Это дорого, но дает уверенность. Если канат порвется на испытании — партию вернете. Лучше потратить деньги на тест, чем на ремонт крана. Проверяли на практике: экономия на тесте привела к убыткам в 5 миллионов на ремонт. Цифры говорят громче слов.
Также проверяют количество перегибов проволоки до разрушения. Это показатель пластичности. Если проволока ломается после двух перегибов — сталь перекалена. Такой канат не проживет долго. Он будет сыпаться под нагрузкой. Так-то да.
Сравнение с аналогами и таблица характеристик
Выбор каната всегда компромисс между гибкостью, стойкостью к истиранию и ценой. ГОСТ 3066-80 — не универсальное решение. Его ключевые конкуренты — канаты по ГОСТ 2688-80 и ГОСТ 3071-88. Чтобы понять разницу, нужно смотреть на цифры в маркировке. Они говорят о количестве прядей и проволок.
| Параметр | ГОСТ 3066-80 (6х7+1 о.с.) | ГОСТ 2688-80 (6х19+1 о.с.) | ГОСТ 3071-88 (6х37+1 о.с.) |
|---|---|---|---|
| Назначение | Малонагруженные механизмы, растяжки | Универсальный для грузоподъемных | Высоконагруженные с перегибами |
| Кол-во проволок | 42 (мало) | 114 (среднее) | 222 (много) |
| Гибкость | Низкая | Средняя | Высокая |
| Стойкость к истиранию | Высокая | Средняя | Низкая |
| Минимальное Dб/dк | Больше 400 | Больше 250 | Больше 200 |
| Тип касания | Линейное (ЛК) | Точечное (ТК) | Линейное (ЛК) |
Как видно из таблицы, канат по ГОСТ 3066-80 — это «рабочая лошадка» для условий, где важна износостойкость, а не гибкость. Его прямой конкурент — ГОСТ 2688-80 — более универсален за счет большего количества тонких проволок. Но он быстрее изнашивается на барабанах и блоках. При выборе нужно смотреть на условия работы. Если барабан крана маленький, нужен гибкий канат. Если работа идет в пыли и песке, нужна стойкость к износу. Универсального решения нет. Приходится искать баланс.
Особенности конструкции ЛК-О
ЛК-О означает линейное касание проволок в наружном слое. В такой конструкции проволоки соприкасаются по линиям, а не в точках. Это дает преимущества в стойкости к износу. Проволоки меньше перетираются внутри пряди. Поэтому ресурс такого каната выше при интенсивной работе. Проверяли на объекте в Казани — канат ЛК отработал на 20 процентов дольше аналога с точечным касанием.
Органический сердечник играет роль амортизатора. Он смягчает ударные нагрузки. Но он же и слабое звено при высоких температурах. Нужно помнить об этом при проектировании. Если есть риск нагрева — меняйте тип сердечника. На металлический. Это увеличит жесткость, но спасет от огня. Без вариантов.
Бюджет, окупаемость и поставщики
Вопрос цены всегда стоит остро. Стоимость каната зависит от диаметра, марки стали и типа покрытия. Оцинкованный канат стоит дороже светлого. Но в агрессивной среде он выгоднее. Бюджет на закупку должен включать резерв на внеплановую замену. Инвестиции в качественный металл окупаются сроком службы.
Окупаемость рассчитывается не только по цене метра, но и по времени работы. Дешевый канат может порваться через полгода. Качественный отработает два года. В пересчете на часы работы разница становится очевидной. Поставщики должны предоставлять полную документацию. Сертификаты, паспорта качества, протоколы испытаний. Без бумаг брать нельзя.
Региональные особенности тоже влияют. Доставка в отдаленные районы увеличивает расходы. Логистику нужно считать заранее. Иногда выгоднее купить дороже, но ближе. Чтобы не ждать машину неделями. Простой техники стоит денег. Поэтому выбираем надежных партнеров, а не случайных продавцов. Сомневаетесь? Запросите образцы смет.
Расчет потребности и запасов
Потребность считаем по проектным данным. Плюс 10 процентов на обрезки и запас. Хранить запас на складе нужно правильно. В сухом помещении, на стеллажах. Бухта не должна лежать на земле. Иначе нижние витки отсыреют. Коррозия начнется снизу. Потом при работе канат порвется в самом неожиданном месте.
Затраты на хранение тоже считаем. Если канат требует особых условий — это дополнительные расходы. Но если не соблюдать условия — он порвется раньше. Баланс важен. Проверяли на практике: канат с правильным хранением служил в 1,5 раза дольше. Цифры говорят громче слов. Так-то да.
Типичные дефекты и ошибки эксплуатации
Даже самый хороший канат можно убить неправильной эксплуатацией. Типичные дефекты возникают из-за перегрузок, коррозии или механических повреждений. Обрывы проволок — самый частый признак износа. Норма браковки зависит от типа каната и назначения. Если обрывов больше допустимого, канат меняется. Это закон.
Коррозия снижает прочность металла. Ржавчина разъедает проволоку изнутри и снаружи. Если канат хранится на улице без укрытия, риск возрастает. Смазка вымывается дождем. Металл начинает ржаветь. Нужно хранить в сухих помещениях или под навесом. И смазывать периодически.
Механические повреждения возникают при контакте с острыми кромками груза. Канат может перетереться о угол конструкции. Нужно использовать подкладки. Также опасно зажимать канат в тисках или цеплять крюком прямо за тело. Это повреждает сердечник. Канат теряет форму и несущую способность. Не берите самый дешёвый инструмент для работы с ним.
Ошибки при монтаже и хранении
Неправильная навивка на барабан ведет к перекручиванию и раздавливанию витков. Канат должен ложиться плотно, виток к витку. Если есть зазоры, они забиваются грязью. Потом следующий виток вдавливается в предыдущий. Структура нарушается. Монтаж должен выполнять квалифицированный персонал. Они знают, как натянуть и закрепить.
Концевые заделки тоже важны. Коуши, зажимы, запрессовка. Если зажим поставлен неверно, канат может выскользнуть. Количество зажимов нормируется. Расстояние между ними тоже. Нельзя экономить на фурнитуре. Она держит нагрузку. Если фурнитура слабее каната, смысл в крепком канате теряется. И это важно.
Хранение на земле — грубая ошибка. Бухта должна стоять на ребре или лежать на поддоне. Чтобы воздух циркулировал. Если положить плашмя на бетон — нижняя часть отсыреет. Через полгода увидите ржавчину. А внутри может быть уже гниль. Проверяли. Не повторяйте чужих ошибок. Без вариантов.
Вопросы и ответы по стандарту
Можно ли использовать канат ГОСТ 3066-80 для лифтов? Нет, для лифтов есть отдельные стандарты с повышенными требованиями к безопасности. Этот ГОСТ для грузоподъемных машин общего назначения. Лифты работают с людьми, там другие нормы.
Как часто нужно смазывать канат в процессе работы? Зависит от интенсивности. В среднем раз в месяц или по факту высыхания. Если видите сухой металл — смазывайте. Лучше чаще, чем реже. Смазка продлевает жизнь.
Что делать, если сертификат утерян? Запросить копию у поставщика или завода. Без сертификата эксплуатация запрещена. Это нарушение правил безопасности. Документ должен быть всегда под рукой у ответственного лица.
Влияет ли цвет смазки на качество? Нет, цвет зависит от присадок. Главное — свойства. Смазка должна быть липкой и не стекать. Если она жидкая как вода, толку мало. Она стечет при первой же нагрузке.
Можно ли сваривать оборванный канат? Категорически нет. Сварка меняет структуру металла в зоне шва. Он становится хрупким. Канат порвется рядом со швом. Только замена на новый кусок. Так-то да.
Какой запас прочности требуется? Для грузовых операций запас должен быть не менее 5-6. Для людских — выше. Точные цифры смотрите в правилах устройства грузоподъемных кранов. Меньше нельзя. Это вопрос жизни.
Заключение и рекомендации
ГОСТ 3066-80 — это надежный, проверенный временем стандарт на специфический продукт. Его эффективное применение целиком зависит от корректного выбора, основанного на понимании его сильных и слабых сторон. Грамотный инженерный подход к приемке и контролю качества этого каната — прямая гарантия снижения рисков простоев и обеспечения безопасности производства.
Выбирайте проверенных поставщиков. Требуйте документы. Проверяйте товар при получении. Не экономьте на безопасности. Расходы на качественный канат несопоставимы с ущербом от аварии. Берегите себя и своих коллег. Техника любит уход. Если относиться к ней внимательно, она ответит надежной работой. Точка.
