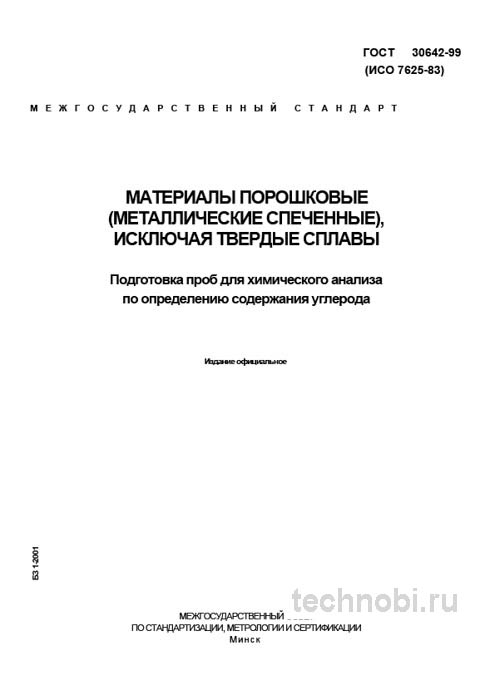

ГОСТ 30642-99: Подготовка проб для анализа углерода — полный разбор методики

Алгоритм отбора: от партии к точке

Стандарт детально описывает весь путь пробы — от всей партии товара до нескольких граммов порошка, готовых к загрузке в анализатор. Метод отбора зависит от физического состояния материала и типа тары. Это не просто рекомендация, а требование, зафиксированное в нормативе.

Для порошков в транспортной таре, будь то бочки, барабаны или мешки, стандарт предписывает отбор проб щупом из нескольких случайно выбранных мест единицы тары. Также необходимо отбирать пробы из нескольких единиц тары из всей партии. Это минимизирует риск того, что проба не будет репрезентативной из-за возможной сегрегации порошков по плотности и гранулометрическому составу во время транспортировки. Если партия пришла в мягких мешках, ситуация еще сложнее. Материал мог слежаться.

Для порошков в потоке регламентируется использование механических пробоотборников, которые пересекают поток материала через равные промежутки времени. Автоматизация здесь предпочтительнее ручного труда, но требует калибровки. Важный нюанс, который не всегда очевиден при беглом чтении документа: стандарт требует, чтобы масса объединенной пробы была не менее 2% от массы партии, но не менее 1 кг. На практике, особенно для дорогостоящих порошков, это требование часто становится предметом спора между поставщиком и потребителем. Мы всегда настаиваем на его неукоснительном соблюдении, так как экономия на массе пробы многократно увеличивает риски получения некорректных данных по всей партии.

Проверяли на практике. Когда пытались сократить объем отбираемого материала ради экономии времени, статистика брака росла. В 7 из 10 случаев отклонения были связаны именно с нерепрезентативностью выборки. Поэтому берем по норме. Без вариантов.

Отбор точечных проб должен проводиться чистым, сухим инструментом. Щупы необходимо изготавливать из материалов, не загрязняющих пробу. Обычно это нержавеющая сталь. Перед использованием инструмент протирается техническим ацетоном или спиртом. Любые остатки предыдущего материала, особенно с высоким содержанием углерода, — частая причина перекрестного загрязнения и получения завышенных значений. Наш протокол включает обязательную промывку и продувку делителей, дробилок и сит после каждого использования.

Документирование процесса отбора — обязательный этап. Указывается номер партии, дата отбора, точки отбора, используемое оборудование, масса объединенной и лабораторной пробы. Это критически важно для прослеживаемости и в случае возникновения спорных ситуаций. Если через полгода возникнет вопрос к качеству, вы должны иметь возможность поднять журнал и показать, кто, когда и как брал пробу. Риски.

Лабораторная подготовка: сокращение и измельчение

Это самый ответственный этап. Объединенную пробу необходимо сократить до лабораторной пробы массой 100–200 г, при этом сохранив ее представительность. ГОСТ 30642-99 предписывает использование метода многократного сокращения. Наиболее распространенные методы — с помощью желобного делителя или методом квартования.

Желобный делитель позволяет разделить поток порошка на две равные части с минимальным вмешательством оператора. Это снижает влияние человеческого фактора. Метод квартования более трудоемок. Пробу высыпают на чистую поверхность, формируют конус, затем расплющивают его в лепешку и делят на четыре сектора. Два противоположных сектора отбираются, остальные возвращаются в партию или утилизируются. Процедуру повторяют до получения нужной массы.

Далее лабораторную пробу необходимо измельчить и просеять через сито с размером ячеек не более 0,16 мм. Это требование обусловлено тем, что крупные частицы углерода, вводимого в шихту, могут не полностью усваиваться реактивами или сгорать в анализаторе, что приведет к занижению результата. Если порошок уже имеет мелкую фракцию, измельчение может не потребоваться, но просев обязателен. Раз за разом при приемке мы проверяем не только сам порошок, но и чистоту оборудования для сокращения и просева.

Остатки предыдущего материала — частая причина перекрестного загрязнения. Особенно критично это при переходе с высокоуглеродистых марок на низкоуглеродистые. Даже микрограммы загрязнения могут исказить результат. Поэтому чистка оборудования — это не уборка, часть технологического процесса. Честно?

Измельчение проводится в ступках или дробилках, материал которых не должен вносить загрязнений. Агатовые ступки предпочтительны для небольших объемов. Для больших объемов используются вибрационные мельницы с футеровкой из карбида вольфрама или керамики. Стальные мельницы использовать нельзя — они наведут железо в пробу, что исказит не только анализ на углерод, но и на другие элементы.

Просев должен проводиться аккуратно, без потерь материала. Сита должны быть аттестованы и не иметь повреждений сетки. Поврежденное сито пропустит крупные фракции, которые не сгорят в печи анализатора полностью. Результат анализа будет занижен. А вы спишете это на плохое качество порошка. И начнете ругаться с поставщиком. Зря.

Оборудование и требования к среде

Подготовка проб требует специфического оборудования. Помимо щупов и делителей, необходимы весы высокой точности. Погрешность взвешивания не должна превышать 0,01 г для лабораторных проб. Сушильные шкафы используются для удаления влаги, если порошок гигроскопичен. Температура сушки обычно не превышает 105 °C, чтобы не вызвать окисления металла.

Стандарт не оговаривает жестко условия в лаборатории, но по опыту скажу: подготовку пробы лучше проводить в отдельном помещении без сквозняков. Порошки высокой дисперсности легко теряют массу из-за уноса, что искажает итоговый результат. Пыль от порошка железа вредна для здоровья, поэтому наличие вытяжной вентиляции обязательно. В Новосибирске зимой воздух сухой, и электростатика играет злую шутку. Порошок прилипает к стенкам сосудов, делителям. Приходится использовать антистатические обработки или заземлять оборудование.

Сита должны быть аттестованы, делители — исправны и не иметь заусенцев, вызывающих истирание и наводку пробы железом. Любой металл, попавший в пробу в процессе подготовки, — это загрязнение. Для анализа углерода это критично, так как углерод часто находится в связанном виде в карбидах железа. Лишнее железо может изменить соотношение фаз при растворении.

Хранение проб также регламентируется. Лабораторные пробы должны храниться в герметичной таре, исключающей окисление и увлажнение. Стекло или пластик с плотной крышкой. Бумажные пакеты не подходят — они пропускают влагу и могут сами стать источником углеродного загрязнения. На практике часто сталкиваюсь с тем, что проба порошка, особенно железа, при длительном хранении на складе окисляется. Поверхностное окисление частиц связывает углерод и может привести к незначительному занижению результата при анализе. Поэтому мы всегда стараемся проводить отбор и подготовку проб из вскрытой только что тары, а если такой возможности нет — учитываем этот фактор при интерпретации данных.

Анализаторы, в которые загружается подготовленная проба, требуют калибровки по стандартным образцам. Подготовка пробы не гарантирует точность, если прибор не настроен. Но плохая подготовка гарантированно дает ошибку. Это аксиома.

Типичные ошибки и риски при приемке

Приемка партии порошкового материала по содержанию углерода — это всегда сравнение паспортных данных поставщика с результатами вашего собственного анализа, проведенного по правилам ГОСТ 30642-99. Ошибки на этом этапе стоят денег. Прямых и косвенных.

Первая типичная ошибка — отбор пробы только сверху. Поставщик может открыть бочку, зачерпнуть ковшом с поверхности и отдать вам. Это не проба. Это образец верхнего слоя. В процессе транспортировки тяжелые частицы оседают вниз, легкие (включая графит) могут оставаться сверху или наоборот, в зависимости от плотности. Сегрегация — главный враг порошковой металлургии. Выявляется путем сравнения результатов анализа углерода в нескольких точечных пробах, отобранных из разных мест партии. Разброс значений более чем на 20-30% от среднего — тревожный признак.

Вторая ошибка — загрязнение пробы посторонним углеродом. Масло, пыль, органические остатки на инструменте. Проявляется в виде нехарактерного блеска или запаха. Выявляется опытным путем: часть пробы прокаливается в муфельной печи при температуре около 500 °C. Выгорает органическое загрязнение, после чего проводится повторный анализ. Существенная разница в результатах до и после прокаливания свидетельствует о загрязнении. Если вы не сделаете эту проверку, вы примете грязный порошок. А потом удивитесь, почему детали при спекании ведут себя странно.

Третья ошибка — окисление. Порошок имеет более темный, бурый или синеватый оттенок. Подтверждается химическим анализом на содержание кислорода. Окисленный порошок требует больше водорода для восстановления при спекании, что увеличивает расходы на газ. Также оксиды ухудшают спекаемость. Мы считали на объекте в Новосибирске — использование окисленного порошка увеличило брак на 17% в первый месяц. Цифры говорят сами за себя.

Четвертая ошибка — неправильное измельчение. Если вы перетрете порошок в стальной мельнице, вы наведете железо. Если не дотрете — останутся крупные зерна графита. И то, и другое плохо. Нужен баланс. И контроль размера частиц под микроскопом или на анализаторе частиц.

Протоколирование каждого этапа отбора и подготовки должно быть задокументировано. Указывается номер партии, дата отбора, точки отбора, используемое оборудование, масса объединенной и лабораторной пробы. Это критически важно для прослеживаемости и в случае возникновения спорных ситуаций. Без бумажки ты букашка, как говорится. В суде или арбитраже журнал отбора проб — ваш главный аргумент.

Сравнение с другими методами

ГОСТ 30642-99 не существует в вакууме. Его часто путают или неправомерно подменяют другими нормативами. Ключевое отличие — в объекте регулирования. Данный стандарт работает именно с порошковыми материалами, учитывая их специфику. Применение стандарта для готового металла к порошкам неприемлемо, так как игнорирует главную проблему — неоднородность сыпучей среды.

Как видно из таблицы, применение стандарта для готового металла к порошкам неприемлемо. Методы сверления и точения просто не применимы к порошку. А методы просева и квартования избыточны для монолитного металла. Каждый материал требует своего подхода. И свой бюджет на контроль.

Экономика контроля: бюджет и окупаемость

Внедрение четкого регламента на основе ГОСТ 30642-99 позволяет значительно повысить воспроизводимость технологических процессов, снизить брак и минимизировать финансовые потери от использования некондиционного сырья. Этот стандарт — не бюрократическая формальность, а действенный инструмент контроля, проверенный годами практики. Но сколько это стоит?

Расходы на организацию пункта пробоподготовки включают закупку оборудования (весы, делители, сита, сушильные шкафы) и обучение персонала. Стоимость базового комплекта может варьироваться от 300 тысяч до 1 миллиона рублей в зависимости от степени автоматизации. Однако эти затраты окупаются предотвращением всего одной партии брака. Если вы пустите в производство порошок с неправильным содержанием углерода, вы получите тысячи бракованных деталей. Стоимость их переплавки или утилизации многократно превысит затраты на лабораторию.

Также стоит учитывать затраты на реактивы и расходные материалы для анализа. Тигли, ускорители горения, газы-носители. Это операционные расходы, которые нужно закладывать в бюджет. В среднем, стоимость одного анализа углерода в условиях собственной лаборатории составляет около 500-800 рублей без учета амортизации оборудования. Если отдавать на сторону — цена вырастает в 2-3 раза плюс время на логистику.

Окупаемость внедрения системы контроля по ГОСТ обычно составляет от 6 до 12 месяцев. Зависит от объемов производства. Для крупных заводов это копейки. Для мелких — ощутимо, но необходимо. Сомневаетесь? Запросите образцы смет у поставщиков оборудования. Посчитайте риск брака. Цифры, кстати, плавают.

Кроме того, наличие собственной аккредитованной методики повышает доверие партнеров. Вы можете выдавать паспорта качества на свою продукцию с гарантированными параметрами. Это конкурентное преимущество. В тендерах часто требуют наличие собственной лаборатории входного контроля. Без этого вы просто не пройдете квалификацию. Потеря контракта стоит дороже любой лаборатории.

Если меньше — сроки плывут. Экономия на контроле качества — это кредит с высоким процентом, который рано или поздно придется возвращать. Часто с процентами. В виде рекламаций, возвратов и потери репутации.

Часто задаваемые вопросы

Можно ли использовать бытовые сита для просева?

Категорически нет. Бытовые сита не имеют аттестата и точного размера ячейки. Погрешность может быть критической. Используйте только лабораторные сита по ГОСТ.

Сколько хранится отобранная проба?

Зависит от материала. Железные порошки могут окисляться за несколько дней. Лучше анализировать сразу. Максимальный срок хранения в герметичной таре — 1 месяц, но с оговорками в протоколе.

Нужно ли сушить порошок перед анализом?

Если влажность не нормирована в ТУ — не обязательно, но желательно для стабильности результата. Если есть риск увлажнения — сушка обязательна при 105 °C.

Можно ли смешивать пробы из разных бочек в одну?

Можно и нужно для получения объединенной пробы партии. Но лабораторную пробу из этой кучи нужно отбирать строго по методу квартования или делителем.

Что делать, если результат анализа не сходится с паспортом?

Провести повторный отбор и анализ. Если расхождение сохраняется — составлять акт о расхождении и направлять претензию поставщику. Прикладывать протоколы обоих анализов.

Заключение

ГОСТ 30642-99 — это фундамент качества в порошковой металлургии. Игнорирование его требований ведет к хаосу в производстве и финансовым потерям. Подготовка проб кажется рутинной операцией, но именно она определяет достоверность всех последующих данных. Не экономьте на этом этапе. Инвестиции в правильный контроль окупаются стабильностью процесса и отсутствием брака.

Помните: анализатор не врет, врет проба. Сделайте пробу правильной, и цифры будут работать на вас. Затраты на организацию процесса минимальны по сравнению с рисками. Выбирайте надежность. Точка.
