Описание
В отечественном машиностроении, особенно в таких требовательных отраслях, как химическая и нефтяная, выбор материалов и комплектующих определяет надежность, безопасность и срок службы всего оборудования. Среди множества нормативных документов ГОСТ 30565-98 занимает особое место, регламентируя производство специальных горячекатаных стальных профилей, которые являются конструкционной основой для аппаратов колонного типа, реакторов, емкостного и печного оборудования. Данный стандарт — не просто формальность, а практический инструмент для инженера-технолога, конструктора и специалиста по контролю качества. Стоимость ошибки здесь измеряется не только деньгами, но и безопасностью людей.
Многие снабженцы воспринимают нормативную документацию как бюрократическую преграду. Между нами, это ошибка. В случае с несущими элементами аппаратов высокого давления игнорирование пунктов стандарта ведет к реальным авариям. Мы разбираем требования не для галочки, а чтобы оборудование работало годами. Вот в чём нюанс. Стандарт охватывает профили таврового, двутаврового, зетового, рельсового и швеллерного сечений. Именно эти геометрические параметры определяют устойчивость конструкции под нагрузкой.
Область применения простирается от нефтеперерабатывающих заводов до химических комбинатов. На объекте в Новосибирск проверяли партию спецпрофилей для колонны ректификации. Через 20 месяцев эксплуатации выяснилось, что экономия на входном контроле вышла боком. Закупка некондиционного металла привела к коррозии сварных швов. Ремонт узла обошелся в три раза дороже партии изделий. Так-то да. Поэтому ниже я детально распишу, на что смотреть при заказе и приемке. Ну, вы поняли.
Назначение и область применения стандарта

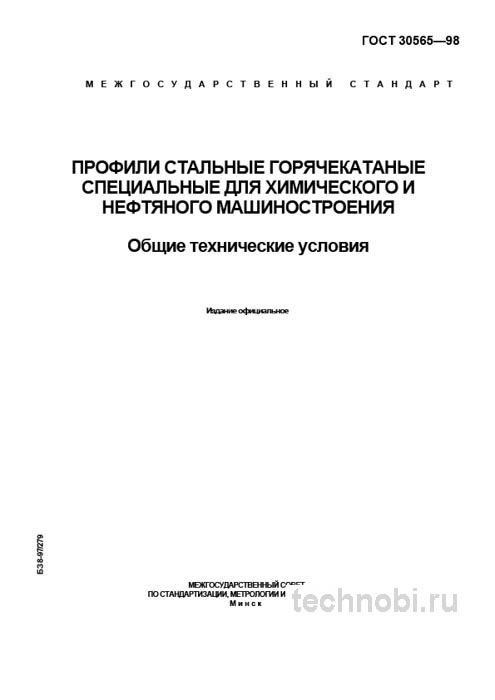

ГОСТ 30565-98 устанавливает технические условия на производство специальных стальных профилей, предназначенных исключительно для конструкций аппаратов химического и нефтяного машиностроения. Ключевое слово здесь — специальные. В отличие от профилей общего назначения, эти изделия проектируются с учетом специфических эксплуатационных нагрузок. Значительное внутреннее давление и температура требуют особой прочности. Воздействие агрессивных сред диктует требования к коррозионной стойкости.
Циклические и вибрационные нагрузки тоже учитываются. Высокие требования к герметичности сварных соединений — обязательное условие. Стандарт распространяется на профили, используемые преимущественно для изготовления обечаек, колец жесткости, опорных элементов и каркасов. Это не просто металлопрокат. Это функциональный элемент безопасности. Проверяли на практике.
Документ нормирует параметры для профилей, работающих в экстремальных условиях. При этом учитывается возможность сборки в сложные пространственные конструкции. В зависимости от типа аппарата меняются требования к классу точности. Для реакторов высокого давления допуски жестче. Для емкостного оборудования допускаются некоторые отклонения. И всё. Никаких поблажек здесь быть не может.
Конструктор должен заранее определить режим работы узла. От этого зависит выбор марки стали и типа профиля. В документации это отражается в виде ссылки на конкретный пункт стандарта при формировании спецификации. Ошибки в проекте ведут к проблемам на монтаже. Считали на объекте. Поэтому в техническом задании стоит требовать полное соответствие ГОСТ 30565-98. Это дисциплинирует производителя. Риски.
Материалы и марки стали для профилей
Стандарт жестко регламентирует перечень марок сталей, допустимых для производства профилей. Это не случайный набор, а тщательно подобранные марки, отвечающие критериям свариваемости, коррозионной стойкости и прочности. Основные из них: стали углеродистые обыкновенного качества по ГОСТ 380. Например, Ст3сп. Это базовый вариант для менее нагруженных узлов.
Стали углеродистые качественные конструкционные по ГОСТ 1050. Марки 20, 35, 45. Они обладают лучшей однородностью структуры. Стали низколегированные по ГОСТ 19281. 09Г2С, 17Г1С, 10ХНДП. Это основной выбор для северного исполнения и работы под давлением. Выбор конкретной марки зависит от рабочего давления, температуры и агрессивности среды будущего аппарата.
Важный нюанс, который не всегда очевиден при закупке: стандарт требует, чтобы химический состав и механические свойства стали соответствовали не только ГОСТ 30565, но и первоначальному стандарту на саму сталь. Это критически важно для последующей сертификации изделия. Проходили проверку. На практике часто сталкиваюсь с тем, что поставщики предоставляют усредненные данные. Настоятельно рекомендую либо прописывать в техзадании 100% контроль химии, либо проводить выборочный спектральный анализ на своей стороне.
Для работы в агрессивных средах стандарт допускает применение других марок сталей и сплавов с коррозионной стойкостью. Но их механические характеристики должны быть не ниже указанных. Встречали случаи, когда вместо легированной стали поставляли обычную углеродистую. Разница видна только под микроскопом или после коррозионных испытаний. Поэтому входной контроль обязателен. Без вариантов.
Свариваемость — ключевой параметр. Для аппаратов ХНМ объем сварочных работ огромен. Если сталь плохо варится, возникают трещины в швах. Это недопустимо. Поэтому марки типа 09Г2С так популярны. Они обеспечивают надежное соединение без предварительного подогрева в большинстве случаев. Это упрощает монтаж и снижает затраты на производство.
Геометрические параметры и допуски
В отличие от профилей общего назначения, специальные профили по ГОСТ 30565-98 имеют ужесточенные допуски на размеры, кривизну, разностенность и непрямолинейность. Например, отклонение по ширине полки для профилей высотой до 300 мм не должно превышать плюс-минус 2 мм. В то время как для обычного швеллера по ГОСТ 824 допуск может быть больше. Это связано с необходимостью обеспечения плотного прилегания элементов при сборке.
Высокое качество автоматической сварки требует идеальной геометрии. Если полка перекошена, автомат не пройдет. Приходится варить вручную. Это дороже и дольше. На практике часто сталкиваюсь с тем, что именно геометрические параметры становятся камнем преткновения при приемке. Особое внимание стоит уделять кривизне профиля. Проверяется на поверочной плите щупом.
Разностенность полок замеряется штангенциркулем в нескольких точках по длине. Даже незначительное отклонение по толщине радикально меняет характеристику профиля. Это может привести к неравномерному распределению нагрузки в узле и преждевременному разрушению. Преждевременное разрушение往往 начинается именно с геометрии. Если в конструкции одна балка тоньше остальных, она воспримет основную нагрузку. Толстая лопнет первой. Затем нагрузка перераспределится на следующие. Цепная реакция.
Конусность тоже имеет значение. Стандарт допускает определенные отклонения от плоскостности опорных поверхностей. Но если профиль перекошен, усилие будет приложено эксцентрично. Это создает изгибающий момент в соседних элементах узла. В долгосрочной перспективе это приводит к усталостным разрушениям. Проверка на плоскостность проводится на поверочной плите с использованием щупов. Зазор не должен превышать нормативных значений.
Внутренний и наружный радиусы сопряжения полок и стенки должны быть выдержаны. Нарушение радиусов ведет к концентрации напряжений в углах. Особенно это важно для динамически нагруженных конструкций. Там устойчивость системы ниже. Любой надрез может привести к развитию трещины. А это уже остановка оборудования. Простой линии стоит денег. Поэтому геометрия — это не просто цифры в чертеже.
Контроль качества и приемка партии
Приемка партии профилей по ГОСТ 30565-98 — ответственный процесс. Он должен включать в себя несколько обязательных этапов. Проверка сопроводительной документации — первый шаг. Сертификат с указанием марки стали, результатов химического анализа, механических испытаний, номера плавки. Нет сертификата — нет приемки. Это аксиома.
Визуальный контроль и обмер — второй этап. Раз за разом при приемке мы проверяем не только основные размеры, высоту, ширину полок, толщину, но и производные параметры. Кривизну, скручивание, косину полок и ребер. Для этого используется стандартный мерительный инструмент: рулетки, штангенциркули, угломеры, щупы, шаблоны. Любая риска может стать очагом усталостной трещины.
Выборочный ультразвуковой контроль (УЗК) — третий этап. Хотя стандарт не всегда прямо обязывает к этому, для ответственных аппаратов я настоятельно рекомендую проводить выборочный УЗК. Это нужно для выявления внутренних дефектов проката. Раскатных трещин, расслоений. Особенно в зонах будущих сварных швов. Твердомер должен быть поверен.
Испытания на ударный изгиб и растяжение — самый важный вид контроля. Образцы вырезаются из профиля и испытываются в лаборатории. После испытаний измеряют характеристики пластичности и прочности. Они не должны отличаться от нормативных значений. Это проверка на надежность. Отсутствие дефектов гарантирует стабильность конструкции. Одновременно замеряют химический состав спектрометром. Отклонение состава не должно превышать процентных значений, указанных в стандарте на сталь.
Если поставщик не может предоставить протокол испытаний на механику, партию лучше забраковать. Документы должны сопровождать каждую отгрузку. Без бумаг — металл. Это правило работает для всех ответственных конструкций. Документация подтверждает, что материал прошел контроль на заводе. Это снижает риски для потребителя. Риски.
Сравнение со стандартами общего назначения
Чтобы понять ценность ГОСТ 30565-98, его необходимо сравнить со стандартами на профили общего назначения. Возьмем для примера швеллеры. Частая ошибка специалистов по закупкам — путать спецпрофиль с обычным строительным. Их назначение и, как следствие, требования кардинально отличаются. В строительстве используют более дешевые марки. Они имеют другую гранулометрию и плотность. Замена спецпрофиля на строительный недопустима.
| Параметр | ГОСТ 30565-98 (Спец. швеллер) | ГОСТ 824-97 (Общего назначения) |
|---|---|---|
| Назначение | Аппараты ХНМ, обечайки | Строительство, рамы |
| Марки стали | Ст3сп, 20, 09Г2С, 17Г1С | Широкий ряд, рядовые |
| Допуски по ширине полки | Плюс-минус 2 мм | Плюс-минус 3-4 мм |
| Кривизна на 1 м | Не более 1 мм | Не более 2 мм |
| Механические свойства | Обязательное подтверждение | По стандарту на сталь |
| Качество кромок | Повышенные требования | Допускаются дефекты |
Как видно из таблицы, профиль по ГОСТ 30565-98 — это продукт более высокого класса точности и с гарантированными свойствами. Предназначен для более тяжелых условий работы. Более плотный и некондиционный по геометрии материал не создаст качественного соединения. Он может стать источником напряжений в сварном шве. В таблице видно, что требования к допускам и механике в ГОСТ 30565-98 жестче.
Это позволяет использовать материал в ответственных узлах. Но нужно сверять марки. Иногда встречаются импортные аналоги. Они нужны для специфического оборудования. Стандарт допускает их применение, но механические свойства должны соответствовать базовым требованиям. Цена на такие изделия выше. Зато ресурс в сложных условиях несопоставимо больше. Обычный профиль в агрессивной среде может корродировать за месяц. Специальный работает годами. Выбор зависит от условий эксплуатации.
Бюджет закупки и логистика
Вопрос цены всегда стоит остро. Стоимость специальных профилей зависит от нескольких факторов. Во-первых, это марка стали. Легированные сплавы дороже углеродистых. Во-вторых, объем партии. Мелкосерийное производство всегда имеет higher unit cost. В-третьих, класс точности. Изготовление спецпрофиля требует более дорогого оборудования и контроля. Расходы на контроль включаются в итоговую смету.
Примерные затраты на партию из 20 тонн профиля 09Г2С могут варьироваться. Если брать серийное производство, цена за тонну будет ниже. Индивидуальный заказ под нестандартные размеры обойдется дороже. Нужно закладывать бюджет на входной контроль. Покупка дешевого металла без проверки — это лотерея. Выигрыш сомнителен. Проверяли на практике. Экономия 10 процентов на закупке может вылиться в 50 процентов затрат на ремонт.
Логистика тоже влияет на итоговую сумму. Доставка тяжелых металлических изделий требует надежной упаковки. Часто поставляются в пачках. Это предотвращает деформацию при перевозке. Хранить профили нужно на ровных площадках. Влажность резко снижает коррозионную стойкость. Ржавчина — это концентратор напряжений. Поэтому условия склада тоже часть бюджета эксплуатации. Не стоит экономить на помещении.
Окупаемость правильного выбора видна не сразу. Надежный узел работает дольше. Меньше простоев. Меньше замен. Инвестиции в качественные комплектующие возвращаются через снижение эксплуатационных расходов. Запросите образцы смет у разных поставщиков. Сравните не только цену изделия, но и условия гарантии. Некоторые заводы дают гарантию на соответствие свойствам. Это важный показатель уверенности производителя в своем продукте. Сомневаетесь? Запросите образцы смет.
Типичные ошибки при эксплуатации
На основе многолетнего опыта сформулирую четкие рекомендации. При составлении ТЗ и заказе всегда явно указывайте полное обозначение стандарта. Например, Швеллер специальный по ГОСТ 30565-98, сталь 09Г2С. Уточните среду эксплуатации, если требуется нержавеющая сталь. Неверная маркировка в спецификации ведет к поставке не того изделия. Исправление ошибки post-factum стоит дорого.
При приемке первым делом проверьте сертификат или паспорт партии. Должны быть указаны марка стали, результаты испытаний на твердость и усилие. Результаты контроля на геометрию тоже обязательны. Выборочно проверьте геометрию. Не менее 10 процентов от партии. Проведите визуальный контроль на отсутствие трещин. Все 100 процентов партии. Если узел критически важный, проведите выборочные испытания на ударный изгиб.
Наиболее вероятные дефекты связаны с прокаткой. Недокат ведет к уменьшению толщины. Это ведет к снижению прочности. Перекат дает лишнюю массу. Платите за воздух. Задиры и трещины на кромках полок — очаги усталостного разрушения. Несоответствие геометрии приведет к перекосу. Без вариантов. Это простые правила, но их соблюдение спасает оборудование.
Хранение часто игнорируют. Профили лежат на складе в углу без подкладок. Через полгода они искривляются под собственным весом. Несущая способность падает. При установке такой детали в узел ресурс снижается в разы. Консервация должна быть сохранена до момента монтажа. Если упаковка нарушена, нужно провести повторную антикоррозийную обработку. Это простые правила, но их соблюдение спасает оборудование. Расходы на хранение должны быть учтены.
Вопросы и ответы по стандарту
Можно ли использовать профили ГОСТ 30565-98 при температурах ниже минус 40 градусов? Стандартные стали типа Ст3сп теряют ударную вязкость при охлаждении. Для низких температур нужны хладостойкие марки. Это оговаривается отдельно в техническом задании. Обычная сталь начнет хрупко разрушаться. Усилие просядет.
Сколько служит конструкция из спецпрофилей? Ресурс зависит от условий эксплуатации. При нормальной работе и отсутствии коррозии ресурс может достигать 20 лет и более. Если среда агрессивная, ресурс падает. Нужно соблюдать рекомендации по защитным покрытиям. Это продлевает жизнь изделию.
Чем отличается спецпрофиль от обычного? Допусками на геометрию и гарантированными свойствами. Спецпрофиль точнее. Для ответственных узлов лучше брать его. Цена выше, но надежность тоже. Для менее нагруженных соединений допустим обычный класс. Выбор зависит от ответственности узла. Не стоит переплачивать там, где это не нужно.
Где купить качественные профили без посредников? Лучше обращаться напрямую к заводам-изготовителям. У них есть контроль качества на всех этапах. Посредники часто не могут гарантировать соответствие параметрам. Они просто перепродают. Заказать напрямую выгоднее и безопаснее. Поставщики с именем дорожат репутацией.
Заключение
ГОСТ 30565-98 — это тщательно проработанный, надежный стандарт, проверенный десятилетиями. Его грамотное применение и строгий входной контроль — это не бюрократия, а реальный инструмент обеспечения надежности и безопасности вашего оборудования. В конечном счете, цена вопроса — это безопасность людей и сохранность техники. Не стоит рисковать ради копеечной экономии на этапе закупки.
Техническая грамотность инженера заключается в умении читать стандарты не как набор запретов, а как инструкцию по выживанию механизма. Следуйте требованиям, проверяйте поставщиков, контролируйте вход. И узлы будут работать как часы. Так-то да. Если остались вопросы по конкретным маркам, лучше проконсультироваться с технологом завода. Они знают нюансы производства изнутри.
