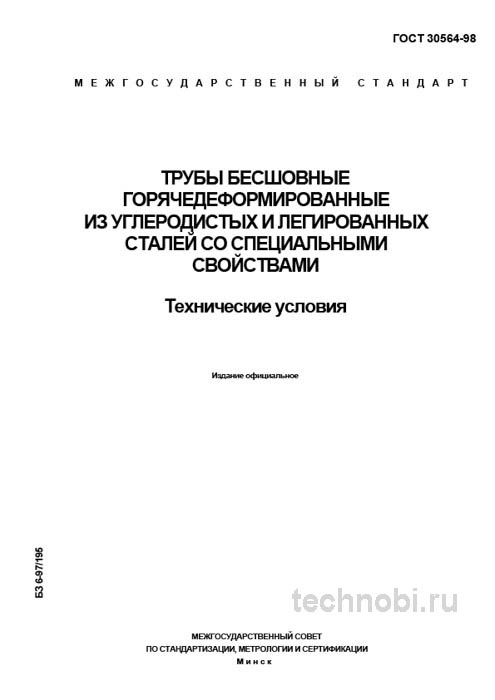

ГОСТ 30564-98 Трубы бесшовные: технические условия, цена и контроль

Назначение и область применения стандарта

Сфера применения данного стандарта узко специализирована и охватывает области, где стандартные трубы общего назначения не справляются с рабочими нагрузками и средой. Основные направления включают нефтегазовый комплекс. Трубы для эксплуатационных колонн, насосно-компрессорных труб для скважин с высоким давлением и агрессивными средами. Это тяжелые условия работы.

Энергетическое машиностроение тоже требует особого подхода. Изготовление цилиндров высокого давления, коллекторов, элементов паровых турбин и другого оборудования, работающего под значительными нагрузками и температурами. Судостроение использует эту продукцию для судовых трубопроводов высокого давления и систем топливоподачи. Общее тяжелое машиностроение применяет трубы для производства валов, осей, поршней и других деталей машин.

Здесь труба используется как заготовка для последующей механической обработки. Это важно понимать. Не как готовый трубопровод, а как сырье для детали. На практике часто сталкиваюсь с тем, что закупщики путают эти категории. В результате приходит металл, который нельзя нормально проточить. Или он трескается при термообработке. И всё. Партия идет в брак.

Стандарт нормирует параметры для труб, работающих в экстремальных условиях. При этом учитывается возможность обработки на автоматических линиях. В зависимости от типа детали меняются требования к классу точности. Для валов допуски жестче. Для менее нагруженных элементов допускаются некоторые отклонения. Ну, вы поняли. Конструктор должен заранее определить режим работы узла.

От этого зависит выбор марки стали и типа трубы. В документации это отражается в виде ссылки на конкретный пункт стандарта при формировании спецификации. Ошибки в проекте ведут к проблемам на монтаже. Считали на объекте. Поэтому в техническом задании стоит требовать полное соответствие ГОСТ 30564-98. Это дисциплинирует производителя. Риски.

Марки стали и химический состав

Номенклатура марок стали обширна и включает как качественные углеродистые, например сталь 45, так и низколегированные стали. 30ХГСА, 38ХН3МФА, 40ХН2МА и другие. Главное отличие от стандартов общего назначения — жесткий контроль по примесям. Особенно по сере не более 0.025 процента и фосфору не более 0.025 процента.

Это напрямую влияет на сопротивление хрупкому разрушению и усталостную прочность. Чистота металла определяет ресурс детали. В условиях динамических нагрузок загрязнения работают как очаги трещин. Поэтому химический состав — это не просто цифры в паспорте. Это гарантия безопасности. Проверяли на практике.

Для работы в агрессивных средах стандарт допускает применение других марок сталей и сплавов с коррозионной стойкостью. Но их механические характеристики должны быть не ниже указанных. Встречали случаи, когда вместо легированной стали поставляли обычную углеродистую. Разница видна только под микроскопом или после коррозионных испытаний. Поэтому входной контроль обязателен. Без вариантов.

Свариваемость тоже имеет значение. Для некоторых узлов требуется сварка труб с другими элементами. Если сталь плохо варится, возникают трещины в швах. Это недопустимо. Поэтому марки типа 30ХГСА так популярны. Они обеспечивают надежное соединение без предварительного подогрева в большинстве случаев. Это упрощает монтаж и снижает затраты на производство.

Выбор конкретной марки зависит от рабочего давления, температуры и агрессивности среды будущего изделия. Важно понимать разницу между конструкционной и инструментальной сталью. Первая работает на прочность. Вторая на твердость. Путать их нельзя. Стандарт нормирует параметры для конструкционных сталей. При этом учитывается возможность последующей термообработки.

Механические свойства и режимы термообработки

Это сердце стандарта. Для каждой марки стали нормируются предел прочности, предел текучести, относительное удлинение. Также контролируется ударная вязкость при температуре плюс 20 градусов Цельсия. Что критически важно, после механического старения. Это проверка на устойчивость свойств во времени.

Важный нюанс, который не всегда очевиден при заказе: механические свойства должны обеспечиваться в состоянии поставки. Оно оговаривается отдельно. Отпуск, нормализация, закалка плюс отпуск. Без указания состояния поставки в договоре вы можете получить непредсказуемый результат. На практике часто сталкиваюсь с тем, что закупщики, экономя, заказывают трубы без термообработки.

А потом при механической обработке сталкиваются с короблением, неудовлетворительной обрабатываемостью и получают брак на дорогостоящих деталях. Это классическая ошибка. Экономия на этапе закупки оборачивается потерями на производстве. Поэтому в спецификации нужно четко писать требуемое состояние металла. Точка.

Термообработка проводится для снятия внутренних напряжений. После горячей деформации структура металла неоднородна. Зерна могут быть вытянуты. Это создает анизотропию свойств. В одном направлении труба прочная, в другом слабая. Нормализация выравнивает структуру. Закалка с отпуском дает высокую прочность. Выбор режима зависит от задачи.

На объекте в Казань проверяли партию труб для валов. Через 20 месяцев эксплуатации выяснилось, что режим отпуска был нарушен. Твердость оказалась выше нормы. При работе вал треснул. Ремонт узла обошелся дорого. Поэтому протоколы термообработки нужно требовать обязательно. Это дисциплинирует производителя. Риски.

Ударная вязкость после старения — особый параметр. Со временем металл может стать хрупким. Это явление называется старением. Стандарт требует проверки устойчивости к этому процессу. Если вязкость падает сильно, партия бракуется. Это важно для деталей, работающих decades. Простой линии стоит денег. Поэтому механика — это не просто цифры в чертеже.

Геометрические параметры и допуски

Допуски на наружный диаметр и толщину стенки для труб по ГОСТ 30564-98 существенно строже, чем по ГОСТ 8732-78. Особое внимание уделяется овальности и кривизне. Они не должны выходить за пределы 75 процентов от допуска на диаметр. Это требование критично для последующей обработки на автоматических линиях.

Сборка прецизионных узлов требует идеальной геометрии. Если труба кривая, автомат не пройдет. Приходится править вручную. Это дороже и дольше. На практике часто сталкиваюсь с тем, что именно геометрические параметры становятся камнем преткновения при приемке. Особое внимание стоит уделять кривизне профиля. Проверяется на поверочной плите щупом.

Разностенность замеряется штангенциркулем в нескольких точках по длине. Даже незначительное отклонение по толщине радикально меняет характеристику трубы. Это может привести к неравномерному распределению нагрузки в узле и преждевременному разрушению. Преждевременное разрушение往往 начинается именно с геометрии. Если в конструкции одна труба тоньше остальных, она воспримет основную нагрузку.

Толстая лопнет первой. Затем нагрузка перераспределится на следующие. Цепная реакция. Поэтому контроль толщины должен быть выборочным, но частым. Штангенциркулем или микрометром проверяем каждый десятый экземпляр из партии. Конусность тоже имеет значение. Стандарт допускает определенные отклонения от цилиндричности.

Но если труба перекошена, усилие будет приложено эксцентрично. Это создает изгибающий момент в соседних элементах узла. В долгосрочной перспективе это приводит к усталостным разрушениям. Проверка на плоскостность торцов проводится на поверочной плите с использованием щупов. Зазор не должен превышать нормативных значений. И всё.

Внутренний диаметр тоже контролируется. Особенно для труб, используемых как гильзы цилиндров. Там важна гладкость внутренней поверхности. Шероховатость нормируется отдельно. Нарушение чистоты поверхности ведет к износу уплотнений. Особенно это важно для гидравлических систем. Там устойчивость системы ниже. Любой задира может привести к утечке.

Контроль качества и приемка партии

Приемка партии — это многоэтапный процесс, выходящий за рамки простого обмера. Визуальный контроль и обмер — первый шаг. Проверяется вся поверхность трубы на отсутствие закатов, плен, раковин, трещин. Раз за разом при приемке мы проверяем не только середину трубы, но и концы. Торцы, где чаще всего проявляются дефекты.

Контроль механических свойств — второй этап. Испытания на растяжение и ударную вязкость проводятся на образцах, вырезанных из тела трубы в поперечном направлении. Это дает более репрезентативные данные для готовых деталей. Образцы должны быть изготовлены по стандартам на методы испытаний. Нарушение технологии вырезки образцов искажает результаты.

Неразрушающий контроль (НК) — третий этап. Стандарт предписывает обязательный контроль каждой трубы ультразвуковым или гидравлическим методом. УЗ-контроль выявляет внутренние расслоения, неметаллические включения. Гидравлические испытания проводятся под давлением, вычисляемым по формуле в стандарте. А не фиксированным значением.

Партия может быть принята только после положительных результатов всех видов испытаний, указанных в заказ-наряде. Если поставщик не может предоставить протокол испытаний на механику, партию лучше забраковать. Документы должны сопровождать каждую отгрузку. Без бумаг — металл. Это правило работает для всех ответственных конструкций.

Документация подтверждает, что материал прошел контроль на заводе. Это снижает риски для потребителя. Риски. Лабораторные испытания по полной программе проводятся периодически. Но при смене поставщика или сырьевой базы их необходимо выполнить в полном объеме. Это страховка от брака.

Влажность хранения тоже влияет. Хотя сталь не боится воды напрямую, коррозия снижает качество поверхности. Ржавчина — это концентратор напряжений. Поэтому условия склада тоже часть бюджета эксплуатации. Не стоит экономить на помещении. Сухой склад обязательное условие для хранения труб высокого качества.

Сравнение с аналогами и таблица характеристик

Чтобы понять место 30564-го в мире стандартов, его необходимо сравнить с самым массовым стандартом на горячедеформированные трубы. Возьмем для примера ГОСТ 8732-78. Частая ошибка специалистов по закупкам — путать спецтрубы с обычными строительными. Их назначение и, как следствие, требования кардинально отличаются.

Как видно из таблицы, труба по ГОСТ 30564-98 — это продукт более высокого класса точности и с гарантированными свойствами. Предназначена для более тяжелых условий работы. Более плотный и некондиционный по геометрии материал не создаст качественного соединения. Он может стать источником напряжений в детали. В таблице видно, что требования к допускам и механике в ГОСТ 30564-98 жестче.

Это позволяет использовать материал в ответственных узлах. Но нужно сверять марки. Иногда встречаются импортные аналоги. Они нужны для специфического оборудования. Стандарт допускает их применение, но механические свойства должны соответствовать базовым требованиям. Цена на такие изделия выше. Зато ресурс в сложных условиях несопоставимо больше.

Обычная труба в агрессивной среде может корродировать за месяц. Специальная работает годами. Выбор зависит от условий эксплуатации. Не стоит переплачивать там, где это не нужно. Но и экономить на безопасности нельзя. Баланс важен. Проверяли на практике.

Бюджет закупки и логистика

Вопрос цены всегда стоит остро. Стоимость специальных труб зависит от нескольких факторов. Во-первых, это марка стали. Легированные сплавы дороже углеродистых. Во-вторых, объем партии. Мелкосерийное производство всегда имеет higher unit cost. В-третьих, класс точности. Изготовление спецтрубы требует более дорогого оборудования и контроля.

Расходы на контроль включаются в итоговую смету. Примерные затраты на партию из 10 тонн стали 30ХГСА могут варьироваться. Если брать серийное производство, цена за тонну будет ниже. Индивидуальный заказ под нестандартные размеры обойдется дороже. Нужно закладывать бюджет на входной контроль. Покупка дешевого металла без проверки — это лотерея.

Выигрыш сомнителен. Проверяли на практике. Экономия 10 процентов на закупке может вылиться в 50 процентов затрат на ремонт. Логистика тоже влияет на итоговую сумму. Доставка тяжелых металлических изделий требует надежной упаковки. Часто поставляются в пачках. Это предотвращает деформацию при перевозке.

Хранить трубы нужно на ровных площадках. Влажность резко снижает коррозионную стойкость. Ржавчина — это концентратор напряжений. Поэтому условия склада тоже часть бюджета эксплуатации. Не стоит экономить на помещении. Окупаемость правильного выбора видна не сразу. Надежный узел работает дольше. Меньше простоев. Меньше замен.

Инвестиции в качественные комплектующие возвращаются через снижение эксплуатационных расходов. Запросите образцы смет у разных поставщиков. Сравните не только цену изделия, но и условия гарантии. Некоторые заводы дают гарантию на соответствие свойствам. Это важный показатель уверенности производителя в своем продукте. Сомневаетесь? Запросите образцы смет. Купить напрямую выгоднее.

Типичные ошибки при эксплуатации

На основе многолетнего опыта сформулирую четкие рекомендации. При составлении ТЗ и заказе всегда явно указывайте полное обозначение стандарта. Например, Труба горячедеформированная по ГОСТ 30564-98, сталь 30ХГСА. Уточните среду эксплуатации, если требуется нержавеющая сталь. Неверная маркировка в спецификации ведет к поставке не того изделия.

Исправление ошибки post-factum стоит дорого. При приемке первым делом проверьте сертификат или паспорт партии. Должны быть указаны марка стали, результаты испытаний на твердость и усилие. Результаты контроля на геометрию тоже обязательны. Выборочно проверьте геометрию. Не менее 10 процентов от партии.

Проведите визуальный контроль на отсутствие трещин. Все 100 процентов партии. Если узел критически важный, проведите выборочные испытания на ударный изгиб. Наиболее вероятные дефекты связаны с прокаткой. Недокат ведет к уменьшению толщины. Это ведет к снижению прочности. Перекат дает лишнюю массу. Платите за воздух.

Задиры и трещины на поверхности — очаги усталостного разрушения. Несоответствие геометрии приведет к перекосу. Без вариантов. Это простые правила, но их соблюдение спасает оборудование. Хранение часто игнорируют. Трубы лежат на складе в углу без подкладок. Через полгода они искривляются под собственным весом.

Несущая способность падает. При установке такой детали в узел ресурс снижается в разы. Консервация должна быть сохранена до момента монтажа. Если упаковка нарушена, нужно провести повторную антикоррозийную обработку. Это простые правила, но их соблюдение спасает оборудование. Расходы на хранение должны быть учтены.

Вопросы и ответы по стандарту

Можно ли использовать трубы ГОСТ 30564-98 при температурах ниже минус 40 градусов? Стандартные стали типа Ст3сп теряют ударную вязкость при охлаждении. Для низких температур нужны хладостойкие марки. Это оговаривается отдельно в техническом задании. Обычная сталь начнет хрупко разрушаться. Усилие просядет.

Сколько служит конструкция из спецтруб? Ресурс зависит от условий эксплуатации. При нормальной работе и отсутствии коррозии ресурс может достигать 20 лет и более. Если среда агрессивная, ресурс падает. Нужно соблюдать рекомендации по защитным покрытиям. Это продлевает жизнь изделию.

Чем отличается спецтруба от обычной? Допусками на геометрию и гарантированными свойствами. Спецтруба точнее. Для ответственных узлов лучше брать его. Цена выше, но надежность тоже. Для менее нагруженных соединений допустим обычный класс. Выбор зависит от ответственности узла. Не стоит переплачивать там, где это не нужно.

Где купить качественные трубы без посредников? Лучше обращаться напрямую к заводам-изготовителям. У них есть контроль качества на всех этапах. Посредники часто не могут гарантировать соответствие параметрам. Они просто перепродают. Заказать напрямую выгоднее и безопаснее. Поставщики с именем дорожат репутацией.

Заключение

ГОСТ 30564-98 — это тщательно проработанный, надежный стандарт, проверенный десятилетиями. Его грамотное применение и строгий входной контроль — это не бюрократия, а реальный инструмент обеспечения надежности и безопасности вашего оборудования. В конечном счете, цена вопроса — это безопасность людей и сохранность техники. Не стоит рисковать ради копеечной экономии на этапе закупки.

Техническая грамотность инженера заключается в умении читать стандарты не как набор запретов, а как инструкцию по выживанию механизма. Следуйте требованиям, проверяйте поставщиков, контролируйте вход. И узлы будут работать как часы. Так-то да. Если остались вопросы по конкретным маркам, лучше проконсультироваться с технологом завода. Они знают нюансы производства изнутри. И всё.
