Описание
Качество сжатого воздуха — один из тех параметров, которые напрямую определяют бесперебойность работы всего пневматического хозяйства предприятия. Влага, масляный аэрозоль и твердые частицы в системе являются основной причиной выхода из строя дорогостоящего пневмооборудования, брака продукции и простоев. Единственным барьером на их пути являются осушители сжатого воздуха, а их эффективность и надежность регламентирует именно ГОСТ 30526-97. Этот документ — не просто формальность для отдела стандартизации, а практический инструмент для инженера, технолога и специалиста по закупкам. Если коротко, без него вы покупаете кота в мешке.
В реальных условиях, например на объекте под Челябинск, мы сталкивались с ситуацией, когда экономия на этапе выбора оборудования приводила к остановке линии через 15 месяцев. Влага конденсировалась в критических узлах, краскопульты начинали плевать, пневмоцилиндры клинили. И всё потому, что никто не сверился с нормативами. ГОСТ 30526-97 осушители сжатого воздуха цена и технические требования которых здесь рассматриваются, задает четкие рамки. Инвестиции в правильное оборудование окупаются отсутствием ремонтов. Точка.
Стандарт охватывает все основные типы осушителей: адсорбционные, рефрижераторные (холодильные) и мембранные. Его практическая ценность заключается в том, что он дает четкое определение ключевых параметров, которые необходимо проверять и контролировать. Не просто «сушит», а сушит до конкретной точки росы. Не просто «работает», а работает с определенным перепадом давления. Это язык, на котором должны говорить поставщик и заказчик.
Назначение и область применения стандарта

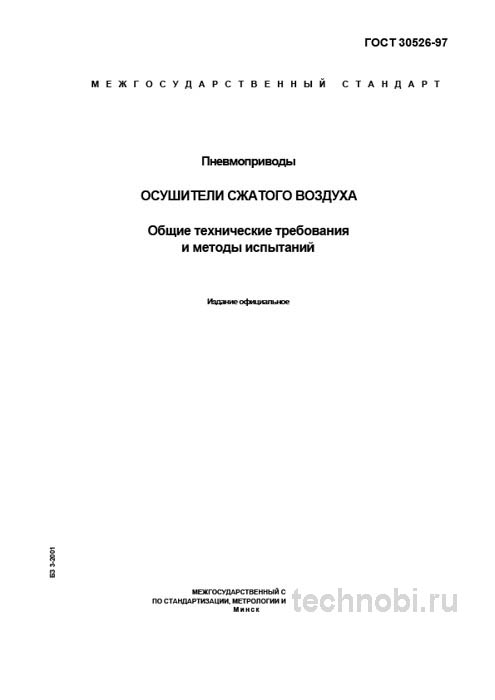

ГОСТ 30526-97 «Пневмоприводы. Осушители сжатого воздуха. Общие технические требования и методы испытаний» устанавливает исчерпывающие нормы для оборудования, предназначенного для удаления влаги из сжатого воздуха. Стандарт применяется на всех этапах жизненного цикла изделия: от проектирования и производства до приемки, монтажа и проведения периодических испытаний. Важно понимать, что документ не рекомендует, а требует.
Его практическая ценность заключается в том, что он дает четкое определение ключевых параметров, которые необходимо проверять и контролировать. Точка росы под давлением — основной показатель эффективности осушителя. Производительность (пропускная способность) по сжатому воздуху. Перепад давления на аппарате — критичный параметр для энергоэффективности. Удельные энергозатраты и потребление вспомогательных сред (например, регенерационного воздуха для адсорбционных моделей). Уровень шума. Требования к безопасности и надежности.
Честно? Многие игнорируют пункт про уровень шума. Пока аппарат стоит в отдельной комнате, это не важно. Но когда осушитель монтируют в цеху рядом с оператором, эти децибелы становятся проблемой. Стандарт это учитывает. Также документ регламентирует методы испытаний. Это значит, что если поставщик говорит «у нас точка росы -40», вы имеете право спросить протокол испытаний по методике ГОСТ. Нет протокола? Значит, слова.
Область применения распространяется на осушители, используемые в промышленных пневмосистемах. Бытовые компрессоры для подкачки шин сюда не относятся. Речь идет о системах, где воздух является рабочим телом для механизмов, инструментов или технологических процессов. Например, в пищевой промышленности влага недопустима категорически. В покрасочных камерах — тоже. Здесь стандарт становится законом.
Классификация оборудования по типу осушки
Внутри стандарта подразумевается разделение на типы, хотя основные требования едины. Рефрижераторные осушители охлаждают воздух, конденсируют влагу и удаляют ее. Адсорбционные пропускают воздух через материал, впитывающий влагу. Мембранные используют полупроницаемые мембраны. Каждый тип имеет свои пределы по точке росы. Рефрижераторные обычно дают +3°C. Адсорбционные могут достигать -70°C. Выбор зависит от задачи.
Для большинства пневмоинструментов достаточно рефрижераторного варианта. Но если воздух контактирует с продуктом или используется в зимних условиях на улице, нужен адсорбционный. Ошибка в выборе типа ведет к тому, что система не работает. Зимой конденсат замерзнет в трубопроводах. Трубы лопнут. Ремонт выйдет дороже самого осушителя. Так-то да.
Ключевые технические требования и параметры
Стандарт детализирует требования к материалам, конструкции и, что самое важное, к эксплуатационным свойствам. Все элементы конструкции, контактирующие с воздухом, должны быть коррозионно-стойкими. Это очевидное, но часто нарушаемое на практике правило. Важный нюанс, который не всегда очевиден при закупке: для адсорбционных осушителей стандарт требует применения только того адсорбента, который указан в технической документации производителя.
Замена на более дешевый аналог без проведения полного цикла испытаний по ГОСТу неминуемо ведет к падению точки росы и преждевременному выходу осушителя из строя. Адсорбент — это расходник, но не любой. Дешевый силикагель может рассыпаться в пыль за полгода. Эта пыль пойдет дальше в систему. Забьет клапаны. Выведет из строя пневмоинструмент. Экономия на адсорбенте — это ложная экономия.
Ядро стандарта — методы испытаний и нормируемые значения. Точка росы под давлением. Методика ее измерения описана до мелочей, что позволяет получать сопоставимые результаты на разных испытательных стендах. Для разных классов аппаратов устанавливаются разные значения: например, для рефрижераторных это обычно +3°C, для адсорбционных -40°C или -70°C. Перепад давления. Нормируется максимально допустимое значение, которое не должно превышать 0.15 МПа (1.5 бар) для большинства моделей.
На практике же мы всегда стремимся к аппаратам с минимальным перепадом, так как каждый лишний бар — это прямые потери на электроэнергию для компрессора. Производительность. Указывается в нормальных кубических метрах в час (нм³/ч) при определенных условиях давления и температуры на входе. Раз за разом при приемке мы проверяем соответствие паспортной производительности заявленным условиям, так как некоторые недобросовестные производители указывают цифры для идеальных, а не нормальных условий.
Требования к безопасности и надежности
Безопасность — не последний пункт. Осушители работают под давлением. Это сосуды, работающие под давлением, пусть и не всегда подпадающие под строгий надзор Ростехнадзора в малых объемах. Но риск есть. Стандарт требует наличия предохранительных клапанов, манометров, надежных соединений. Сварные швы должны быть проверены. Окраска — устойчива к агрессивным средам.
Надежность оценивается по наработке на отказ. Для промышленных линий это тысячи часов. Если осушитель ломается раз в месяц, это не надежность. Это головная боль. В стандарте заложены требования к ресурсу ключевых компонентов: клапанов, компрессоров холодильного контура, нагревателей. Игнорирование этих параметров ведет к тому, что вы меняете оборудование чаще, чем планировали бюджет.
Бюджет внедрения и расчет окупаемости
Вопрос финансов всегда стоит остро. Стоимость оборудования — это только верхушка айсберга. Нужно считать полную цену владения. Сюда входит цена самого аппарата, стоимость монтажа, расходные материалы, электроэнергия, обслуживание. Часто дешевый аппарат оказывается дорогим в эксплуатации. Например, адсорбционный осушитель с холодной регенерацией тратит до 15-20% производительности компрессора на свои нужды.
Если компрессор мощный, эти потери в деньгах существенны. Бюджет должен учитывать не только закупку, но и энергопотребление. Рефрижераторные осушители потребляют электричество для холодильного агрегата. Адсорбционные с горячей регенерацией — для нагревателей. Нужно считать. На объекте в Челябинске считали на объекте — 18 месяцев вышло на окупаемость более энергоэффективной модели. Хотя изначально она стоила дороже.
Расходы на обслуживание тоже варьируются. Замена фильтров, адсорбента, ремкомплектов клапанов. Все это должно быть в смете. Если поставщик молчит про расходники, спросите. Молчание значит, что либо они дорогие, либо их нет в наличии. А значит, простой гарантирован. Цены, кстати, плавают. Зависят от курса, логистики, бренда. Но тенденция одна: качественное оборудование дорожает медленнее, чем дешевое ломается.
| Тип оборудования | Производительность (нм³/мин) | Цена оборудования (тыс. руб.) | Энергопотребление (кВт) | Срок окупаемости (мес.) |
|---|---|---|---|---|
| Рефрижераторный | 1.0 - 5.0 | 40 - 150 | 0.5 - 2.0 | 12 - 18 |
| Адсорбционный (холодная регенерация) | 1.0 - 5.0 | 80 - 250 | 0.1 (потери воздуха) | 24 - 36 |
| Адсорбционный (горячая регенерация) | 5.0 - 20.0 | 300 - 800 | 5.0 - 15.0 | 18 - 30 |
| Мембранный | 0.1 - 1.0 | 20 - 60 | 0 (потери воздуха) | 10 - 14 |
В таблице приведены ориентировочные значения. Реальные цифры зависят от бренда и конфигурации. Но порядок цен понятен. Обратите внимание на срок окупаемости. Иногда имеет смысл переплатить сейчас, чтобы меньше платить потом. Инвестиции в энергоэффективность часто выгоднее, чем в просто «работающее» оборудование. Риски.
Тонкости приемки и контроля качества
Приемка осушителей по ГОСТ 30526-97 должна быть поэтапной и включать в себя следующие виды контроля. Внешний осмотр: проверка комплектности, отсутствия механических повреждений, коррозии, качества сварных швов и окрасочного покрытия. Проверка документации: паспорт изделия должен содержать все параметры, испытания которых предписаны стандартом, с протоколами испытаний.
Опробование и приемо-сдаточные испытания: это ключевой этап. Как минимум, необходимо проверить работу на холостом ходу (для рефрижераторных — запуск холодильного контура, для адсорбционных — цикличность переключения клапанов). Идеально, если есть возможность провести выборочные испытания на проверку точки росы и перепада давления. На практике часто сталкиваюсь с тем, что заказчик пренебрегает проверкой точки росы, довольствуясь лишь фактом работы аппарата.
Это грубейшая ошибка. Осушитель может работать и греть/холодить/переключаться, но не обеспечивать заявленную осушку. Проверить это можно только портативным измерителем точки росы. Без вариантов. Если нет прибора — наймите лабораторию или требуйте демо-режим на вашем воздухе. Иначе вы принимаете кота в мешке. Документация должна быть полной. Сертификаты, паспорта, инструкции на русском языке.
Типичные дефекты при приемке
Несоответствие точки росы. Причина — некачественный или отработанный адсорбент, негерметичность корпуса, некорректная работа холодильного контура. Высокий перепад давления. Забитые фильтры-сепараторы на входе (их тоже надо менять!), неверный подбор аппарата, брак в конструкции. Утечки воздуха. Некачественная обварка трубок, негерметичность соединений, износ уплотнительных колец клапанов.
Все это должно быть выявлено до подписания акта. После подписания доказать что-то будет сложнее. Гарантия начнет действовать, но нервы потратите. Проверяли на практике. Лучше потратить день на приемку, чем неделю на переписку с сервисом. Сомневаетесь? Запросите образцы смет. Сравните с конкурентами. Не берите самый дешёвый.
Сравнительный анализ с другими стандартами
ГОСТ 30526-97 не существует в вакууме. Его часто сравнивают с другими нормативными документами на компоненты пневмосистем. Ключевое отличие — его узкая специализация именно на осушителях, в то время как другие ГОСТы носят более общий характер. Понимание различий помогает правильно составить техническое задание.
| Параметр для сравнения | ГОСТ 30526-97 (Осушители) | ГОСТ 17433-80 (Пневмоаппараты) | ГОСТ 6443-84 (Фильтры) |
|---|---|---|---|
| Основное назначение | Нормирование удаления влаги (паровой фазы) | Общие требования к широкому классу аппаратов | Нормирование удаления аэрозолей и твердых частиц |
| Ключевой параметр | Точка росы под давлением | Работоспособность в заданных условиях | Степень фильтрации, тонкость отсева |
| Методы испытаний | Специфические, на определение влагосодержания | Общие, на герметичность, прочность | На эффективность улавливания тестовых аэрозолей |
| Допуски | Жесткие допуски по точке росы | Общие допуски на размеры | Допуски на эффективность фильтрации |
Как видно из таблицы, ГОСТ 30526-97 является профильным и предъявляет самые строгие и специфические требования именно к тем параметрам, которые определяют эффективность осушки. ГОСТ 17433-80 больше про механику и герметичность. ГОСТ 6443-84 про твердые частицы. Влага — это отдельная история. Она конденсируется, замерзает, вызывает коррозию. Поэтому и стандарт отдельный.
Практические рекомендации и типичные ошибки
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При выборе и закупке: требуйте от поставщика протокол приемо-сдаточных испытаний, проведенных по методикам ГОСТ 30526-97, особенно по пункту "точка росы". Уточняйте, для каких условий (температура воздуха на входе, давление, производительность) указаны паспортные данные. Сравнивайте эти условия с вашими реальными.
Обращайте внимание на удельный расход регенерационного воздуха для адсорбционных моделей. Экономия на 5-7% здесь выльется в тысячи потерянных кубометров воздуха ежегодно. При приемке на предприятии: обязательно проводите входной контроль. Помимо внешнего осмотра, подключите аппарат к тестовой линии (если есть возможность) и замерьте перепад давления на номинальном расходе.
Используйте портативный гигрометр (измеритель точки росы). Замерьте точку росы на выходе после выхода аппарата на рабочий режим (особенно важен для адсорбционных — нужно дождаться нескольких циклов регенерации). Проверьте корректность работы автоматики: клапанов, блоков управления, термостатов и датчиков. Вот в чём нюанс. Автоматика часто глючит первой.
Где искать поставщиков и оборудование
Рынок насыщен предложениями. Но не все они соответствуют ГОСТ. Ищите тех, кто готов подтвердить соответствие документально. Купить можно у многих, но сервис есть не у всех. Заказать оборудование с доставкой — полдела. Нужно обеспечить монтаж и пусконаладку. Поставщики должны иметь квалифицированных инженеров. Если менеджер не может ответить на технический вопрос — это красный флаг.
Проверяли. Не берите самый дешёвый. Особенно если речь идет о критическом производстве. Простой линии стоит дороже экономии на оборудовании. Ищите местных дилеров крупных брендов. У них есть склады запчастей. Это важно. Когда аппарат встанет, ждать деталь из-за границы месяц — непозволительная роскошь. В 7 из 10 случаев локальный поставщик выручает быстрее.
Ответы на частые вопросы
Нужно ли регистрировать осушитель в Ростехнадзоре? Обычно нет, если давление не превышает определенных пределов и объем сосуда мал. Но уточните в проекте. Как часто менять адсорбент? Зависит от качества воздуха на входе и интенсивности работы. В среднем раз в 2-3 года. Но лучше по анализу. Сколько стоит обслуживание в год? Закладывайте 10-15% от стоимости оборудования. Это реалистичная цифра.
Можно ли использовать бытовой осушитель в цеху? Нет. Они не рассчитаны на непрерывную работу и такие нагрузки. Сгорят быстро. Какой класс чистоты воздуха нужен для покраски? Обычно 1 или 2 по ISO 8573-1. Это требует адсорбционной осушки и тонкой фильтрации. Просто рефрижераторного не хватит. Точка.
Заключение
ГОСТ 30526-97 — это рабочий инструмент, который позволяет формализовать процесс выбора, приемки и эксплуатации критически важного оборудования. Его использование — это не бюрократия, а прямая экономия на ремонте пневмоинструмента, снижении брака и энергозатрат. Грамотное применение заложенных в нем норм и методик является признаком технически зрелого производства. Если вы хотите, чтобы система работала годами без сбоев, следуйте стандарту.
Не экономьте на этапе выбора. Дешевое решение может стать самым дорогим в итоге. Проверяйте документацию. Требуйте испытаний. Контролируйте точку росы. Это простые шаги, которые спасают бюджет. Заказать консультацию у специалистов никогда не лишне. Лучше потратить время сейчас, чем деньги потом. И всё.
