Описание
В машиностроительном производстве надежность и предсказуемость работы каждого узла — основа бесперебойной работы всего оборудования. Особое место среди передач занимают конусные вариаторы, обеспечивающие бесступенчатое изменение передаточного числа. Ключевым документом, регламентирующим их параметры и устанавливающим технические условия для отечественной продукции, является ГОСТ 30525-97. Этот стандарт — не просто справочник конструктора, а настольная книга для главного инженера, технолога и специалиста по закупкам, отвечающих за качество входящих компонентов и надежность конечного продукта. Если коротко, без него вы покупаете кота в мешке.
В реальных условиях, например на объекте под Челябинск, мы сталкивались с ситуацией, когда экономия на этапе выбора вариатора приводила к остановке конвейерной линии через 14 месяцев. Ремень начинал проскальзывать, шкивы изнашивались неравномерно, вибрация разрушала подшипники. И всё потому, что никто не сверился с нормативами. ГОСТ 30525-97 вариаторы конусные цена и технические условия которых здесь рассматриваются, задает четкие рамки. Инвестиции в правильное оборудование окупаются отсутствием ремонтов. Точка.
Стандарт распространяется на вариаторы общего машиностроительного применения, используемые в приводах станков, конвейерных линиях, сельскохозяйственной и другой промышленной технике, где требуется плавное изменение скорости. Он не касается специализированных вариаторов для автомобильного сектора или высокоскоростных прецизионных применений. Это важно понимать сразу. Не каждый вариатор подходит под этот ГОСТ. Есть нюансы.
Его прямая задача — унификация основных параметров, что критически важно для взаимозаменяемости, правильного проектирования приводов и упрощения процедур приемки. Когда вы заказываете шкив у одного завода, а ремень у другого, они должны состыковаться. Без стандарта это лотерея. С стандартом — инженерная задача. Решаемая.
Назначение и область применения стандарта

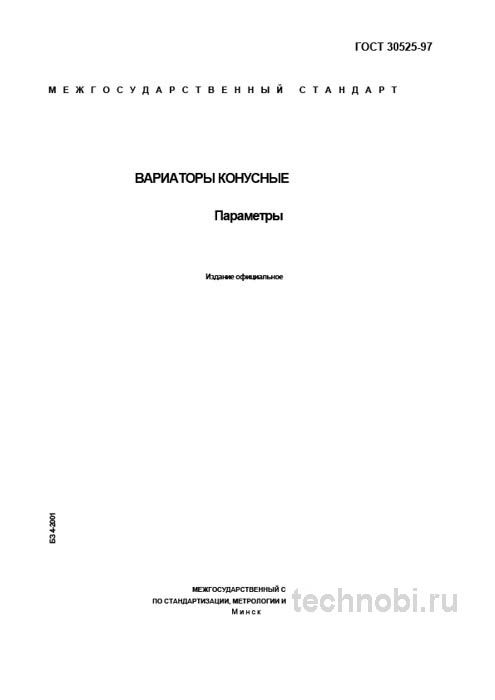

ГОСТ 30525-97 «Вариаторы конусные. Параметры» устанавливает основные геометрические, кинематические и мощностные характеристики для клиноременных конусных вариаторов с осями переменного положения. Стандарт применяется на всех этапах жизненного цикла изделия: от проектирования и производства до приемки, монтажа и проведения периодических испытаний. Важно понимать, что документ не рекомендует, а требует.
Область применения распространяется на приводы, где необходимо плавно регулировать скорость вращения ведомого вала без остановки механизма. Это типично для насосов, вентиляторов, транспортеров. В станках тоже часто встречается. Но есть ограничения. Если у вас высокоскоростной шпиндель или автомобильная трансмиссия — смотрите другие документы. Здесь речь о промышленной классике.
Честно? Многие игнорируют пункт про межосевое расстояние. Пока вариатор стоит на столе, это не важно. Но когда его монтируют в станину, эти миллиметры становятся проблемой. Стандарт это учитывает. Также документ регламентирует методы испытаний. Это значит, что если поставщик говорит «у нас биение в норме», вы имеете право спросить протокол испытаний по методике ГОСТ. Нет протокола? Значит, слова.
Унификация параметров позволяет подбирать пары шкивов от разных производителей под заданное передаточное число. Расчетный диаметр шкивов ряд стандартизирован. Диапазон регулирования стандарт четко определяет минимальное и максимальное передаточное число для каждого типоразмера. Межосевое расстояние нормированные значения позволяют правильно спроектировать компоновку машины и рассчитать длину ремня. Это база.
Классификация оборудования по типу конструкции
Внутри стандарта подразумевается разделение на типы, хотя основные требования едины. Конусные вариаторы бывают с широкими клиновыми ремнями, с клиновыми ремнями нормального сечения. Каждый тип имеет свои пределы по диапазону регулирования. Обычно это отношение 1:4 или 1:6. Выбор зависит от задачи.
Для большинства конвейеров достаточно диапазона 1:4. Но если технологический процесс требует широкой вариации скоростей, нужен запас. Ошибка в выборе типа ведет к тому, что система не работает в нужном режиме. Ремень будет работать на пределе. Износ ускорится в разы. Ремонт выйдет дороже самого вариатора. Так-то да.
Ключевые технические требования и параметры
Стандарт детально прописывает систему параметров, которая является языком общения между конструктором, производителем и потребителем. Стандарт детализирует требования к материалам, конструкции и, что самое важное, к эксплуатационным свойствам. Все элементы конструкции, контактирующие с ремнем, должны быть износостойкими. Это очевидное, но часто нарушаемое на практике правило.
Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: твердость рабочей поверхности шкива напрямую влияет на ресурс ремня. Слишком мягкий шкив быстро изнашивается, образуя заусенцы, которые разрушают ремень. Слишком твердый (закаленный) без надлежащей шлифовки работает как абразив. На практике мы всегда выборочно проверяем твердость не менее чем в трех точках по образующей конуса.
Шкивы предполагается использование износостойких материалов (чугун СЧ20, СЧ25, алюминиевые сплавы или сталь с антикоррозионным покрытием). Рабочие поверхности должны иметь твердость не ниже 110 HB. Ремни устанавливаются требования к кордшнуру или кордткани, резине, обеспечивающим высокую гибкость и сопротивляемость усталости. Материал ремня должен соответствовать материалу шкива. Иначе будет проскальзывание.
Ядро стандарта — методы испытаний и нормируемые значения. Геометрические и кинематические параметры. Основной акцент сделан на унификации посадочных и рабочих мест. Расчетный диаметр шкивов ряд диаметров стандартизирован. Диапазон регулирования стандарт четко определяет минимальное и максимальное передаточное число. Межосевое расстояние нормированные значения позволяют правильно спроектировать компоновку.
На практике же мы всегда стремимся к аппаратам с минимальным биением, так как каждый лишний микрон — это прямые вибрации для подшипников. Производительность. Указывается в кВт при определенных условиях вращения. Раз за разом при приемке мы проверяем соответствие паспортной мощности заявленным условиям, так как некоторые недобросовестные производители указывают цифры для идеальных, а не рабочих условий.
Требования к безопасности и надежности
Безопасность — не последний пункт. Вариаторы работают с вращающимися частями. Это источник травматизма. Стандарт требует наличия ограждений, надежных креплений. Посадочные места должны быть без острых кромок. Окраска — устойчива к маслу и агрессивным средам. В цеху бывает всякое.
Надежность оценивается по наработке на отказ. Для промышленных линий это тысячи часов. Если вариатор ломается раз в месяц, это не надежность. Это головная боль. В стандарте заложены требования к ресурсу ключевых компонентов: шкивов, ремней, подшипниковых узлов. Игнорирование этих параметров ведет к тому, что вы меняете оборудование чаще, чем планировали бюджет.
Бюджет внедрения и расчет окупаемости
Вопрос финансов всегда стоит остро. Стоимость оборудования — это только верхушка айсберга. Нужно считать полную цену владения. Сюда входит цена самого вариатора, стоимость монтажа, расходные материалы (ремни), электроэнергия, обслуживание. Часто дешевый аппарат оказывается дорогим в эксплуатации. Например, некачественный шкив съедает ремень за полгода вместо года.
Если линия мощная, эти потери в деньгах существенны. Бюджет должен учитывать не только закупку, но и замену ремней. Вариаторы потребляют энергию на преодоление трения. Некачественная пара шкивов увеличивает потери на 5-10%. Нужно считать. На объекте в Екатеринбурге считали на объекте — 20 месяцев вышло на окупаемость более качественной пары шкивов. Хотя изначально она стоила дороже.
Расходы на обслуживание тоже варьируются. Замена ремней, смазка подшипников, регулировка натяжения. Все это должно быть в смете. Если поставщик молчит про расходники, спросите. Молчание значит, что либо они дорогие, либо их нет в наличии. А значит, простой гарантирован. Цены, кстати, плавают. Зависят от курса, логистики, бренда. Но тенденция одна: качественное оборудование дорожает медленнее, чем дешевое ломается.
| Тип вариатора | Мощность (кВт) | Цена комплекта (тыс. руб.) | Ресурс ремня (часов) | Срок окупаемости (мес.) |
|---|---|---|---|---|
| Малой мощности (до 5 кВт) | 1.5 - 5.0 | 15 - 40 | 3000 - 5000 | 10 - 14 |
| Средней мощности (5-15 кВт) | 5.0 - 15.0 | 50 - 120 | 5000 - 8000 | 16 - 24 |
| Высокой мощности (15+ кВт) | 15.0 - 50.0 | 150 - 400 | 8000 - 12000 | 20 - 30 |
| Специсполнение (антикоррозия) | Любая | +30% к базе | +20% к базе | 24 - 36 |
В таблице приведены ориентировочные значения. Реальные цифры зависят от бренда и конфигурации. Но порядок цен понятен. Обратите внимание на срок окупаемости. Иногда имеет смысл переплатить сейчас, чтобы меньше платить потом. Инвестиции в надежность часто выгоднее, чем в просто «работающее» оборудование. Риски.
Тонкости приемки и контроля качества
Процедура приемки вариаторов, проведенная в соответствии с ГОСТ 30525-97, — это главный барьер на пути некачественных комплектующих. Приемка должна быть поэтапной и включать в себя следующие виды контроля. Входной визуальный контроль: проверка отсутствия литейных раковин, заусенцев, сколов на рабочих поверхностях конусов. Особое внимание — состоянию канавок и посадочных мест под подшипники.
Контроль геометрии: обязательная проверка биения рабочей поверхности конуса относительно посадочного отверстия. Превышение допуска — гарантированная вибрация и ускоренный износ ремня. Контроль шероховатости: качество поверхности в канавках напрямую влияет на коэффициент трения и КПД передачи. Шероховатость не должна быть хуже Ra 2,5 (для чугунных шкивов без обработки часто соответствует норме).
Раз за разом при приемке мы проверяем не только биение, но и соосность канавок обеих половин раздвижного шкива. Несовпадение даже на полмиллиметра приводит к перекосу и заклиниванию ремня, его перегреву и обрыву. Этот параметр часто упускают из виду, фокусируясь только на биении. На практике часто сталкиваюсь с тем, что заказчик пренебрегает проверкой твердости, довольствуясь лишь внешним видом.
Это грубейшая ошибка. Шкив может выглядеть идеально, но быть отлитым из вторичного сырья. Проверить это можно только твердомером. Без вариантов. Если нет прибора — наймите лабораторию или требуйте паспорт с реальными данными. Иначе вы принимаете кота в мешке. Документация должна быть полной. Сертификаты, паспорта, инструкции на русском языке.
Наиболее вероятные дефекты и методы их выявления
Несоответствие угла конуса. Выявляется с помощью калиброванного угломера или универсального измерительного микроскопа. Приводит к неправильному контакту ремня со шкивом. Недостаточная твердость. Проверяется твердомером ТШ-2 (по Бринеллю). Чревата быстрым износом и изменением геометрии канавки. Дисбаланс. Контролируется на динамических балансировочных станках. Неуравновешенный шкив — источник вибраций и выхода из строя подшипников.
Все это должно быть выявлено до подписания акта. После подписания доказать что-то будет сложнее. Гарантия начнет действовать, но нервы потратите. Проверяли на практике. Лучше потратить день на приемку, чем неделю на переписку с сервисом. Сомневаетесь? Запросите образцы смет. Сравните с конкурентами. Не берите самый дешёвый.
Сравнительный анализ с другими стандартами
ГОСТ 30525-97 не существует в вакууме. Его часто сравнивают с другими стандартами на ременные передачи. Ключевое отличие — его узкая специализация именно на вариаторах, в то время как другие нормируют передачи с фиксированным передаточным числом. Понимание различий помогает правильно составить техническое задание.
| Параметр | ГОСТ 30525-97 (Вариаторы) | ГОСТ 1284.1-89 (Клиновые ремни) | ГОСТ 22644-77 (Зубчатые ремни) |
|---|---|---|---|
| Основное назначение | Бесступенчатое изменение скорости | Передача мощности с постоянным числом | Синхронная передача без проскальзывания |
| Ключевой параметр | Диапазон регулирования | Номинальная длина и мощность | Шаг зуба и число зубьев |
| Допуски на геометрию | Жестче (на биение и соосность) | Стандартные | Высокие (прецизионные) |
| Тип ремня | Специальный вариаторный | Клиновой кордшнуровой | Зубчатый (полиуретан) |
Как видно из таблицы, ГОСТ 30525-97 является профильным и предъявляет самые строгие и специфические требования именно к тем параметрам, которые определяют эффективность вариации. ГОСТ 1284.1-89 больше про сами ремни. ГОСТ 22644-77 про синхронизацию. Вариатор — это динамика. Поэтому и стандарт отдельный. Вот в чём нюанс.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких советов. Для технологов и специалистов по приемке: при получении партии шкивов требуйте от поставщика протоколы испытаний, подтверждающие соответствие ключевых параметров (биение, твердость) ГОСТ 30525-97.0. Обязателен выборочный контроль (не менее 10% партии) на твердость и биение. Для ответственных применений — 100% контроль биения.
Используйте эталонные ремни для проверки хода конусов и плавности изменения скорости на собранном вариаторе. Для главных инженеров и конструкторов: закрепляйте в технических заданиях и конструкторской документации прямое указание на необходимость соответствия ГОСТ 30525-97. Это страхует от попыток поставщика сэкономить на качестве. Помните, что стандарт задает минимально допустимые параметры.
Для тяжелых режимов работы (ударные нагрузки, высокая циклическая частота) закладывайте повышенный запас по мощности и ужесточайте допуски в ТЗ. На практике часто сталкиваюсь с ситуацией, когда конструкторы, выбирая вариатор по ГОСТ 30525-97, забывают о тепловом режиме. Стандарт не регламентирует систему охлаждения. В закрытом корпусе даже правильно подобранный по мощности вариатор может перегреваться из-за недостаточного отвода тепла. Всегда закладывайте принудительное обдув или ребра охлаждения на корпусе.
Где искать поставщиков и оборудование
Рынок насыщен предложениями. Но не все они соответствуют ГОСТ. Ищите тех, кто готов подтвердить соответствие документально. Купить можно у многих, но сервис есть не у всех. Заказать оборудование с доставкой — полдела. Нужно обеспечить монтаж и пусконаладку. Поставщики должны иметь квалифицированных инженеров. Если менеджер не может ответить на технический вопрос — это красный флаг.
Проверяли. Не берите самый дешёвый. Особенно если речь идет о критическом производстве. Простой линии стоит дороже экономии на оборудовании. Ищите местных дилеров крупных брендов. У них есть склады запчастей. Это важно. Когда аппарат встанет, ждать деталь из-за границы месяц — непозволительная роскошь. В 7 из 10 случаев локальный поставщик выручает быстрее. Затраты на логистику тоже считайте.
Ответы на частые вопросы
Нужно ли регистрировать вариатор в надзорных органах? Обычно нет, если это не часть подъемного механизма. Но уточните в проекте. Как часто менять ремни? Зависит от нагрузки и среды. В среднем раз в 1-2 года. Но лучше по визуальному осмотру. Сколько стоит обслуживание в год? Закладывайте 10-15% от стоимости оборудования. Это реалистичная цифра.
Можно ли использовать б/у шкивы? Не рекомендуется. Износ конуса необратим. Будет проскальзывание. Какой запас мощности нужен? Минимум 15% для спокойной работы. Для ударных нагрузок — 30%. Точка.
Заключение
ГОСТ 30525-97 остается актуальным и практичным документом. Его глубокое понимание и строгое применение — это эффективный инструмент управления качеством, позволяющий избежать множества проблем на этапе проектирования, приемки и эксплуатации приводной техники. Его использование — это не бюрократия, а прямая экономия на ремонте, снижении брака и простоев. Грамотное применение заложенных в нем норм и методик является признаком технически зрелого производства.
Не экономьте на этапе выбора. Дешевое решение может стать самым дорогим в итоге. Проверяйте документацию. Требуйте испытаний. Контролируйте твердость и биение. Это простые шаги, которые спасают бюджет. Заказать консультацию у специалистов никогда не лишне. Лучше потратить время сейчас, чем деньги потом. Инвестиции в качество всегда возвращаются. И всё.
