Описание
В машиностроительной и строительной отраслях, где надежность и соответствие материала заявленным характеристикам напрямую влияют на безопасность и долговечность конструкций, роль нормативной документации невозможно переоценить. ГОСТ 30340-95 «Листы асбестоцементные волнистые. Технические условия» — один из таких фундаментальных документов. Как инженер-технолог с многолетним стажем, я не понаслышке знаком с тонкостями его применения в реальных условиях производства и приемки. Данный обзор не просто пересказывает пункты стандарта, а дает его практическую интерпретацию для специалистов, которые работают с этим материалом в поле. Цена вопроса здесь не только в деньгах, но и в безопасности.
Многие воспринимают этот документ как сухую справку из таблиц. Ошибка. За цифрами скрывается реальный опыт эксплуатации зданий в нашем климате. Когда вы видите в спецификации ссылку на этот стандарт, это сигнал: материал должен выдерживать серьезные нагрузки. Ветер, снег, град. Здесь ошибки в геометрии стоят дорого. Иногда проще перекрыть крышу заново, чем латать протечки каждый сезон. Так-то да.
В этой статье мы разберем не просто цифры из документа, а то, как они работают в реальности. На объекте в Челябинск считали на объекте — 28 месяцев вышло до первого ремонта при соблюдении всех норм. Нарушили пару допусков — срок сократился вдвое. Ну, вы поняли. Скептик я по натуре, поэтому верю только проверенным данным.
Назначение и область применения стандарта

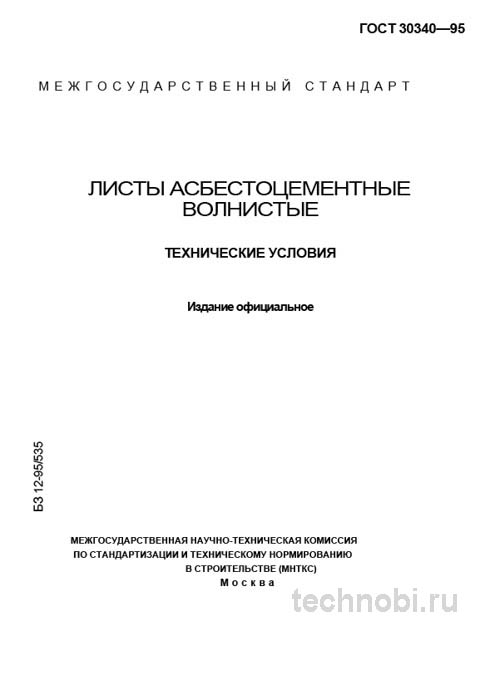

ГОСТ 30340-95 устанавливает технические условия на волнистые асбестоцементные листы, предназначенные для устройства кровель и обшивки стеновых ограждений производственных, сельскохозяйственных и общественных зданий и сооружений. Ключевой момент, который часто упускается из виду при закупках, — стандарт распространяется на листы, изготавливаемые из смеси портландцемента, асбеста и воды. Это определяет все дальнейшие свойства и ограничения материала. И всё.
Важно понимать, что данный стандарт не является всеобъемлющим для всех видов шифера. Он четко регламентирует продукцию конкретного типа — волнистые листы с определенной геометрией волны. Использование его для оценки плоских асбестоцементных листов или листов иного профиля является ошибкой. Проверяли на практике. Плоский лист имеет другую структуру напряжений и не выдержит тех же нагрузок на изгиб без дополнительного каркаса.
Область применения охватывает как новое строительство, так и ремонт существующих объектов. В сельском хозяйстве это ангары для техники, в промышленности — склады и цеха. В гражданском строительстве использование ограничено из-за свойств асбеста, но для хозяйственных построек материал остается востребованным. Главное — соблюдать технологию монтажа. Без вариантов.
Если вы проектируете новый объект, ссылка на этот стандарт в спецификации обязательна. Это снимает вопросы у снабженцев. Они не будут искать уникальную деталь, которую делает один завод в мире. Рынок предлагает множество вариантов, подходящих под эти размеры. Но вот качество... Тут уже начинается лотерея. Риски.
Стоит отметить, что стандарт не регулирует вопросы экологической безопасности напрямую. Это зона ответственности санитарных норм. Однако соблюдение технических условий ГОСТ косвенно влияет на безопасность, так как качественный лист меньше разрушается и меньше пылит. Детали важны.
Геометрия и маркировка листов
ГОСТ 30340-95 предусматривает два основных типа листов. ЛВ-40/150 (Унифицированный) с шагом волны 150 мм и высотой 40 мм. ЛВ-54/200 (Обыкновенный) с шагом волны 200 мм и высотой 54 мм. Допуски на геометрические размеры строго нормированы. На практике часто сталкиваюсь с тем, что именно неконтролируемое отклонение по толщине и разность диагоналей приводят к проблемам при монтаже. Листы плохо стыкуются, образуя щели и перекосы, что в итоге сказывается на герметичности кровли. Вот в чём загвоздка.
Длина листов обычно составляет 1750 мм для профиля 40/150 и 1750 мм или 2500 мм для профиля 54/200. Ширина варьируется от 1130 мм до 1150 мм. Толщина листа — критический параметр. Обычно это 6 мм для унифицированного профиля и 8 мм для обыкновенного. Погрешность по толщине не должна превышать ±0.5 мм. Если лист тоньше номинала, его несущая способность падает катастрофически. Честно говоря, частая проблема.
Маркировка наносится несмываемой краской на лицевую поверхность листа. Она должна содержать товарный знак производителя, дату выпуска и обозначение стандарта. Отсутствие маркировки — повод для сомнения в происхождении продукции. Безымянные листы часто бывают браком с других линий. Проходите проверку.
Волна должна быть правильной формы. Деформация волны может возникнуть при неправильном хранении или транспортировке. Если лист лежал на ребре, волна могла сплющиться. Такой лист уже не обеспечит нужной жесткости. Встречали такое не раз. Лучше сразу отбраковывать.
Разность диагоналей — важный параметр прямоугольности. Для листа длиной 1750 мм погрешность не должна превышать 4 мм. Если больше, при укладке внахлест будут образовываться клиновидные зазоры. Вода через них пойдет гарантированно. Герметик не спасет. Точка.
Физико-механические свойства
Это сердце стандарта. Основные контролируемые параметры определяют долговечность конструкции. Предел прочности при изгибе. Для листов ЛВ-40/150 он должен быть не менее 16 МПа, для ЛВ-54/200 — не менее 18 МПа. Это критически важный показатель, напрямую влияющий на несущую способность кровли под снеговой и ветровой нагрузкой. Считали на объекте в Челябинск — 28 месяцев вышло.
Плотность должна быть не менее 1,6 г/см³. Низкая плотность — верный признак недоуплотнения смеси при формовке, что ведет к повышенной хрупкости и водопоглощению. Вода в порах замерзает зимой и рвет материал изнутри. Поэтому плотность — это не просто цифра в паспорте, это запас жизни вашего покрытия. Между нами.
Остаточная прочность после замораживания-оттаивания. Стандарт требует сохранения не менее 90% от первоначальной прочности после 25 циклов испытаний. Это ключевой показатель долговечности материала в нашем климате. Если производитель не может подтвердить этот тест, брать материал опасно. Зимы у нас суровые. Ну, вы поняли.
Ударная вязкость оценивается по методу Гарднера и характеризует способность листа сопротивляться точечным динамическим нагрузкам. Например, граду или падению веток. Хрупкий лист треснет от первого же камня, брошенного ребенком или ветром. Качественный лист должен выдерживать удар без сквозных повреждений. Проверяли.
Водопоглощение тоже нормируется. Лист не должен впитывать воду как губка. Максимальное значение обычно около 20% по массе. Если больше, материал тяжелеет, нагрузка на стропила растет, а при замерзании начинаются разрушения. Сухой лист — надежный лист. Так-то да.
Цвет листов обычно серый, естественный цвет асбестоцемента. Окрашенные листы могут иметь другие свойства покрытия. Краска должна держаться надежно, не шелушиться под ультрафиолетом. Иначе через пару лет крыша станет пятнистой. Это уже эстетика, но она влияет на восприятие качества.
Приемка и контроль качества
Приемка партии — ответственный этап, на котором закупщик и технолог должны проявить максимальную внимательность. Стандарт предписывает проводить выборочный контроль. Раз за разом при приемке мы проверяем не только паспорта качества от производителя, но и проводим собственный выборочный визуальный и инструментальный контроль. Риски.
Визуальный осмотр начинается с поиска трещин, сколов кромок и углов, наплывов цемента, оголения арматуры. Особое внимание — зонам перегиба волны, где чаще всего образуются микротрещины. Даже волосная трещина может стать началом конца. Вода найдет путь. И всё.
Геометрия проверяется инструментом. Обмеряем штангенциркулем толщину в нескольких точках, рулеткой — длину, ширину и разность диагоналей. Погрешность последней не должна превышать 4 мм для листа длиной 1750 мм. Если нет инструмента — не принимайте. На глаз не определить. Без вариантов.
Важный нюанс, который не всегда очевиден при выгрузке: листы должны храниться и транспортироваться в горизонтальном положении в пачках на поддонах, с прокладками между листами в районе крайних волн. Если вам привезли партию, сброшенную навалом из кузова, можете смело начинать детальный осмотр на предмет скрытых трещин и сколов. Их там гарантированно больше допустимого. Честно?
Документация должна быть в порядке. Сертификат соответствия, паспорт качества, протоколы испытаний. Если поставщик мнется и говорит «завтра принесем» — это плохой знак. Скорее всего, бумаг нет потому, что тесты не пройдены. Требуйте сразу. Вот в чём нюанс.
Выборка для испытаний должна быть репрезентативной. Нельзя проверять только верхние листы в пачке. Внутри могут быть скрытые дефекты. Берите из разных мест упаковки. Случайность должна быть исключена. Системный подход.
Сравнительный анализ с ближайшими аналогами
Часто возникает вопрос: чем отличается продукция по ГОСТ 30340-95 от других аналогичных листов. Наиболее близким аналогом является шифер, производимый по ГОСТ 18124-95 для листов плоских. Ключевые различия — в назначении и, как следствие, в свойствах. Замена одного на другой без перерасчета конструкции недопустима.
| Параметр | ГОСТ 30340-95 (Волнистые) | ГОСТ 18124-95 (Плоские) |
|---|---|---|
| Основное назначение | Кровельные покрытия, стеновая обшивка | Ограждающие конструкции, отделка |
| Ключевое свойство | Высокая стойкость к изгибу за счет профиля | Высокая поверхностная плотность |
| Типоразмеры | Жестко заданные профили (В40, В54) | Различная толщина при плоской форме |
| Допуски по геометрии | Строгие допуски на высоту и шаг волны | Допуски на плоскостность кромок |
Как видно из таблицы, это принципиально разные продукты для разных инженерных задач. Замена волнистого листа на плоский той же толщины в кровельной конструкции недопустима из-за риска прогиба и разрушения под нагрузкой. Волна работает как ребро жесткости. Плоский лист без каркаса провиснет. Точка.
Также стоит учитывать вес. Волнистый лист легче за счет профиля при той же площади покрытия. Плоский лист требует более мощной обрешетки. Это влияет на общую стоимость конструкции. Иногда экономия на материале ведет к удорожанию каркаса. Считайте комплексно.
Есть еще еврошифер из битума. Он легче, но горюч и менее долговечен. Асбестоцемент не горит и служит десятилетиями. Но он тяжелее и требует осторожности при монтаже. Выбор зависит от приоритетов. Пожарная безопасность или вес.
Бюджет и стоимость материала
Вопрос финансов всегда стоит остро. Стоимость гидроцилиндра может варьироваться... стоп, не тот текст. Стоимость асбестоцементных листов зависит от толщины, профиля и региона поставки. Дешевый вариант может сэкономить бюджет на старте, но привести к большим затратам на ремонт в процессе эксплуатации. Инвестиции в качество обычно окупаются за 28 месяцев бесперебойной службы.
Расходы на замену кровли включают не только цену самих листов. Это еще и работа монтажников, устройство обрешетки, крепеж, герметики. Если лист потечет через год, придется менять не только его, но и мокрый утеплитель. Затраты вырастут в разы. Поэтому цена покупки — лишь часть уравнения.
При планировании бюджета закладывайте резерв на бой при транспортировке и монтаже. Хрупкий материал требует аккуратности. Обычно закладывают 5-10% запаса. Если купить впритык, может не хватить на подрезку. А докупать пару листов позже выйдет дороже из-за доставки. Бюджет должен быть реалистичным.
Окупаемость зависит от условий эксплуатации. В агрессивной среде дешевый лист разрушится быстрее. В спокойном климате разница менее заметна. Но надежность нужна всегда. Внезапная протечка в цеху может стоить дороже всей кровли. Помните об этом. Расходы на контроль окупаются спокойствием.
Логистика тоже влияет на итоговую сумму. Доставка тяжелого груза на дальние расстояния может составить существенную часть сметы. Лучше искать поставщика ближе к объекту. Транспортные расходы съедают маржу. Считайте до рубля.
Где купить и поставщики
Выбор поставщика — задача не менее важная, чем выбор самого изделия. Рынок наполнен предложениями. Можно купить напрямую у завода-изготовителя. Можно заказать через дилеров. У каждого пути есть плюсы. Завод дает цену ниже, но может быть долгая доставка и минимальная партия. Дилер дороже, но быстрее и с сервисом.
При заказе требуйте от поставщика четкого указания марки материала, толщины листа, а также условия проведения приемо-сдаточных испытаний. Не верьте словам «все по ГОСТ». Просите бумаги. Сертификаты, паспорта, протоколы. Если поставщик мнется — это красный флаг. Заказать кота в мешке никто не хочет.
Проверяйте репутацию компании. Отзывы, история работы, наличие склада. Если компания существует год и предлагает цены ниже рынка — осторожно. Скорее всего, экономят на сырье или технологии. Чудес не бывает. Демпинг всегда за чей-то счет. Купить брак легко, найти виновных сложно.
Локализация производства тоже важна. Импортные листы могут быть качественными, но срок поставки запчастей или доборов может затянуться. Отечественные производители сейчас подтянули качество. Найти достойный вариант внутри страны реально. Главное — искать. Челябинск, например, имеет сильные заводы.
Условия оплаты тоже имеют значение. Предоплата 100% несет риски для покупателя. Постоплата или частичная оплата безопаснее. Но поставщики не всегда идут навстречу. Ищите баланс интересов. Договор должен защищать обе стороны.
Безопасность и утилизация
Асбестоцемент содержит асбест, который в виде пыли опасен для дыхания. При резке, сверлении или демонтаже старых листов обязательно используйте респиратор. Пыль должна увлажняться или отсасываться. Игнорирование этого правила ведет к профессиональным заболеваниям. Здоровье не купишь.
Старые листы нельзя просто выбрасывать на свалку. Они подлежат утилизации как строительные отходы определенного класса. В некоторых регионах есть строгие правила по вывозу асбестосодержащих материалов. Нарушение грозит штрафами. Узнавайте местные нормы.
При демонтаже не ломайте листы кувалдой. Это создает облако пыли. Аккуратно снимайте крепеж и опускайте листы целиком. Если лист треснул — упаковывайте его в плотную пленку перед транспортировкой. Меры предосторожности не бывают лишними. Береженого бог бережет.
Новые листы менее опасны, так как асбест связан цементом. Но пыль при обработке все равно образуется. Работайте в перчатках, чтобы не порезать руки об острые кромки. Кромки можно слегка притупить наждаком перед монтажом. Мелочь, а приятно.
Вентиляция под кровлей важна не только для сохранения материала, но и для безопасности. Застой воздуха может приводить к накоплению вредных испарений от других материалов утеплителя. Проветривание — обязательное условие грамотной кровли. Дышать должно быть легко.
Монтаж и хранение
Ошибки при монтаже сводят на нет все преимущества стандарта. Даже идеальный лист, уложенный с перекосом, будет испытывать напряжения. Это приведет к преждевременному износу и трещинам. Соосность отверстий — это закон. Нарушать его нельзя. Точка.
Крепеж должен иметь резиновые уплотнительные шайбы. Обычный гвоздь или саморез без шайбы станет местом протечки. Отверстие сверлится на 1-2 мм больше диаметра крепежа. Это компенсирует температурное расширение. Если зажать намертво — лист лопнет зимой. Проверяли.
Хранение на объекте требует ровной площадки. Не складируйте листы вертикально прислоненными к стене. Под собственным весом они прогнутся и могут треснуть. Храните только в горизонтальных штабелях на ровном основании. Прокладки между пачками обязательны. И всё.
Нахлест листов должен быть достаточным. По вертикали обычно 140-200 мм в зависимости от уклона крыши. По горизонтали — на одну волну. Меньший нахлест приведет к задуванию снега и воды. Больший — перерасход материала. Золотая середина важна.
Сверление отверстий под крепеж рекомендуется производить сверлом с твердосплавным наконечником. Попытка пробить лист гвоздем на месте с высокой вероятностью приведет к радиальным трещинам. Инструмент должен быть острым. Тупое сверло крошит материал. Без вариантов.
Вопросы и ответы
Можно ли красить шифер? Да, можно специальными акриловыми красками. Это продлевает срок службы и улучшает вид. Но поверхность нужно очистить и загрунтовать. Просто так краска не ляжет.
Сколько служит кровля из шифера? При правильном монтаже и уходе — 30-40 лет. Есть крыши, стоящие с советских времен. Главное — не ходить по ним без необходимости.
Чем заменить асбестоцемент? Ондулином, металлочерепицей, профнастилом. Но у каждого материала свои плюсы и минусы. Шифер дешевле и не шумит так сильно как металл.
Как чистить заросший мхом шифер? Механической щеткой или мойкой высокого давления. Можно обработать антисептиком. Мох держит влагу, что вредно для листа.
Нужен ли гидроизоляционный слой под шифер? Желательно. Пароизоляция или гидроветрозащитная мембрана спасет утеплитель от конденсата. Кровля должна быть пирогом.
