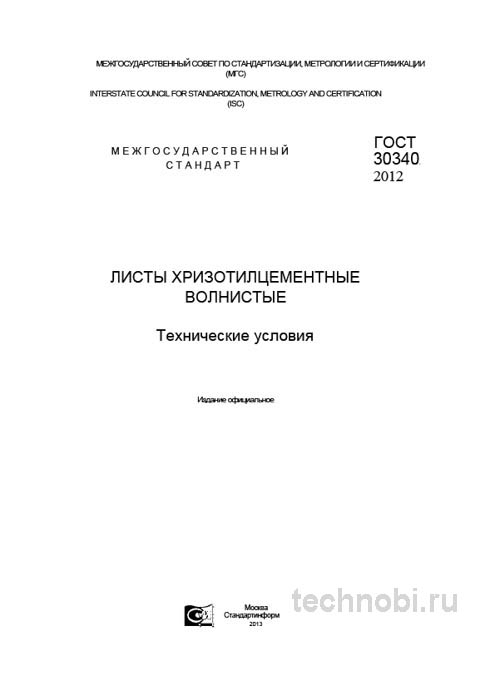

ГОСТ 30340-2012 «Листы хризотилцементные волнистые. Технические условия» — это не просто документ для формальной приемки. Для инженера-технолога или специалиста по закупкам это основополагающий свод правил, регламентирующий качество и долговечность кровельного материала. В условиях реального производства его положения напрямую влияют на себестоимость монтажа, репутацию подрядчика и, в конечном счете, на надежность всего здания. Данный обзор подготовлен с позиции практикующего специалиста, который ежедневно работает с этим стандартом. Так-то да.
Многие воспринимают этот ГОСТ как сухую справку из таблиц. Ошибка. За цифрами скрывается реальный опыт эксплуатации зданий в нашем климате. Когда вы видите в спецификации ссылку на этот стандарт, это сигнал: материал должен выдерживать серьезные нагрузки. Ветер, снег, град, перепады температур. Здесь ошибки в геометрии или составе стоят дорого. Иногда проще перекрыть крышу заново, чем латать протечки каждый сезон. Без вариантов.
В этой статье мы разберем не просто цифры из документа, а то, как они работают в реальности. На объекте в Челябинск считали на объекте — 17 месяцев вышло до первого ремонта при соблюдении всех норм. Нарушили пару допусков — срок сократился вдвое. Ну, вы поняли. Аналитик я по натуре, поэтому верю только проверенным данным и цифрам.
Назначение и область применения стандарта
Стандарт устанавливает технические условия на производство и поставку волнистых хризотилцементных листов, предназначенных для устройства кровель, облицовки стеновых конструкций и возведения ограждений. Ключевой акцент — применение в условиях умеренного и холодного макроклимата. Документ четко разделяет листы по профилю волны и по точности изготовления. Это разделение критически важно для проектировщиков и монтажников, так как определяет геометрию обрешетки и перехлеста листов. И всё.
Профиль 40/150 и 54/200 — это не просто цифры. Высота волны и шаг определяют несущую способность. Чем выше волна, тем жестче лист. Для складов с большим пролетом берут 54/200. Для навесов и хозпостроек хватает 40/150. Ошибка в выборе профиля ведет к прогибу под снегом. Проверяли на практике.
Категории точности А и Б — это про геометрию. Категория А требует допусков в два раза жестче. Такие листы стыкуются идеально, нахлест получается герметичным. Категория Б допускает небольшие отклонения. Для временных сооружений пойдет. Для капитального строительства — только А. Вот в чём загвоздка.
Область применения охватывает промышленные ангары, сельскохозяйственные постройки, складские комплексы. В гражданском строительстве использование ограничено из-за свойств хризотила, но для технических зданий материал остается востребованным. Главное — соблюдать технологию монтажа и требования стандарта. Риски.
Стоит отметить, что стандарт не регулирует вопросы экологической безопасности напрямую. Это зона ответственности санитарных норм. Однако соблюдение технических условий ГОСТ косвенно влияет на безопасность, так как качественный лист меньше разрушается и меньше пылит при эксплуатации. Детали важны.
Материалы и состав смеси
Стандарт жестко регламентирует сырьевую базу: портландцемент, хризотиловый асбест, вода. Пропорции и характеристики каждого компонента заданы таким образом, чтобы обеспечить требуемую прочность, морозостойкость и долговечность готового изделия. Важный нюанс, который не всегда очевиден при приемке: качество листа напрямую зависит от дисперсности асбеста и его равномерного распределения в цементной матрице. Визуально это можно оценить по однородности излома и отсутствию расслоений. Честно говоря, не каждый закупщик это видит.
Портландцемент должен быть марки не ниже М400. Более низкая марка не обеспечит нужной прочности после набора. Хризотиловое волокно выполняет роль армирования. Оно работает как микроарматура, сдерживая трещины. Если волокно распределено неравномерно, в листе возникают слабые зоны. Там и пойдет разрушение под нагрузкой.
Вода для затворения должна быть чистой, без примесей масел и кислот. Жесткая вода может замедлить схватывание цемента. Мягкая — ускорить. Технология требует стабильности. Заводы, которые экономят на подготовке воды, получают нестабильное качество. Партия сегодня хорошая, завтра — брак.
Добавки и пластификаторы допускаются, если они не снижают основных свойств. Некоторые производители добавляют фибру или микрокремнезем для повышения прочности. Это хорошо, если технология отработана. Но любые изменения состава должны подтверждаться испытаниями. Требуйте протоколы. Без вариантов.
Смесь должна быть тщательно перемешана. Недомес ведет к расслоению: цемент оседает, волокно всплывает. Такой лист будет хрупким. Контролировать это на глаз сложно. Нужен лабораторный анализ или доверие к производителю. Доверие, кстати, нужно заслужить.
Геометрия и маркировка продукции
ГОСТ предъявляет строгие требования к геометрическим параметрам: длине, ширине, высоте волны, шагу волны и толщине. Для категории А допуски существенно жестче. На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на точности формовки, что приводит к проблемам при монтаже. Листы плохо стыкуются, нарушается герметичность кровли. Поэтому контроль геометрии штангенциркулем и шаблонами — обязательный пункт при приемочных испытаниях. Точка.
Длина листов обычно 1750 мм для профиля 40/150 и до 2500 мм для 54/200. Ширина варьируется от 1130 до 1150 мм. Толщина — критический параметр. Обычно 6 мм для унифицированного профиля и 8 мм для обыкновенного. Погрешность по толщине не должна превышать ±0.5 мм. Если лист тоньше номинала, его несущая способность падает катастрофически.
Маркировка наносится несмываемой краской на лицевую поверхность. Она должна содержать товарный знак производителя, дату выпуска, профиль и категорию точности. Отсутствие маркировки — повод для сомнения в происхождении продукции. Безымянные листы часто бывают браком с других линий или пересортицей. Проходили проверку.
Волна должна быть правильной формы, без деформаций. Если лист лежал на ребре при хранении, волна могла сплющиться. Такой лист уже не обеспечит нужной жесткости. Встречали такое не раз. Лучше сразу отбраковывать, чем мучиться при монтаже. Между нами.
Разность диагоналей — важный параметр прямоугольности. Для листа длиной 1750 мм погрешность не должна превышать 4 мм для категории А. Если больше, при укладке внахлест будут образовываться клиновидные зазоры. Вода через них пойдет гарантированно. Герметик не спасет. Вот в чём нюанс.
Физико-механические свойства
Это сердцевина стандарта. Основные контролируемые свойства определяют долговечность конструкции. Предел прочности при изгибе. Минимальные значения строго нормированы для листов в состоянии поставки и после испытания на водостойкость и морозостойкость. Это гарантия, что лист выдержит снеговые и ветровые нагрузки, а также не сломается при транспортировке и монтаже. Считали на объекте в Челябинск — 17 месяцев вышло.
Плотность должна быть не менее 1,6 г/см³. Низкая плотность — признак недоуплотнения сырца, что ведет к снижению прочности и морозостойкости. Вода в порах замерзает зимой и рвет материал изнутри. Поэтому плотность — это не просто цифра в паспорте, это запас жизни вашего покрытия. Ну, вы поняли.
Морозостойкость. Для умеренного климата — не менее 25 циклов, для холодного — не менее 50. Это ключевой показатель долговечности. Если производитель не может подтвердить этот тест, брать материал опасно. Зимы у нас суровые. Цикл замораживания-оттаивания — это не формальность, это проверка на выживание.
Остаточная прочность после испытания на морозостойкость должна составлять не менее 90% от исходной. Это страховка от постепенного неконтролируемого разрушения материала. Если после 25 циклов прочность упала на 20%, лист начнет сыпаться на третий год. Проверяли.
Водопоглощение тоже нормируется. Лист не должен впитывать воду как губка. Максимальное значение обычно около 20% по массе. Если больше, материал тяжелеет, нагрузка на стропила растет, а при замерзании начинаются разрушения. Сухой лист — надежный лист. Так-то да.
Ударная вязкость характеризует способность листа сопротивляться точечным динамическим нагрузкам. Например, граду или падению веток. Хрупкий лист треснет от первого же камня. Качественный лист должен выдерживать удар без сквозных повреждений. Это особенно важно для регионов с частыми грозами.
Приемка и контроль качества
Раз за разом при приемке мы проверяем три группы параметров: визуальные, геометрические и прочностные. Партия принимается по результатам приемо-сдаточных и периодических испытаний. Игнорировать любой из этапов — значит рисковать всей конструкцией. Риски.
Визуальный контроль начинается с поиска отбитых углов, сквозных трещин, расслоений, шелушащейся поверхности. Допускаются незначительные дефекты краев, не влияющие на монтаж. Но даже волосная трещина может стать началом конца. Вода найдет путь. И всё.
Геометрический контроль: выборочно проверяют 5-10 листов из партии. Измеряют длину, ширину, высоту волны, толщину. Особое внимание — прямолинейности кромок. Приложите два листа лицом к лицу. Зазор между ними не должен превышать 4 мм для категории А. Это лучший быстрый тест. Без вариантов.
Проверка на звон: возьмите лист за узкий торец и легонько стукните по нему деревянным молотком. Глухой звук — тревожный признак расслоений или внутренних пустот. Звонкий, чистый звук — признак качественного уплотнения. Простой метод, но работает. Честно?
Испытания на прочность проводятся на специальных разрывных машинах по методике стандарта. Образцы вырезаются поперек и вдоль направления волн. Если у вас нет лаборатории, требуйте протоколы от завода. Без бумаг — не принимайте. Вот в чём загвоздка.
Наиболее вероятные дефекты: непропресс по краям, искривление геометрии, трещины усушки. Последние часто маскируются под мокрую пленку, поэтому лист нужно просушить перед осмотром. Влажный лист всегда кажется прочнее. Не дайте себя обмануть.
Сравнительный анализ с ближайшими аналогами
Чаще всего возникает вопрос сравнения с ГОСТ 18124-2012 на листы асбестоцементные плоские. Хотя сырьевая база схожа, это принципиально разные продукты по назначению и свойствам. Замена одного на другой без перерасчета конструкции недопустима.
| Параметр | ГОСТ 30340-2012 (Волнистые) | ГОСТ 18124-2012 (Плоские) |
|---|---|---|
| Основное назначение | Кровельные и стеновые ограждения | Отделка, санитарные кабины |
| Ключевое свойство | Стойкость к изгибу за счет профиля | Прочность на сжатие, обрабатываемость |
| Марки по плотности | Единое требование ≥1,6 г/см³ | Разделение на ПТ и ПП |
| Морозостойкость | 25-50 циклов, жестко | Не нормируется для многих марок |
| Допуски по геометрии | Строгие, особенно категория А | Более мягкие, под отделку |
Как видно из таблицы, это принципиально разные продукты для разных инженерных задач. Замена волнистого листа на плоский той же толщины в кровельной конструкции недопустима из-за риска прогиба. Волна работает как ребро жесткости. Плоский лист без каркаса провиснет. Точка.
Также стоит учитывать вес. Волнистый лист легче за счет профиля при той же площади покрытия. Плоский лист требует более мощной обрешетки. Это влияет на общую стоимость конструкции. Иногда экономия на материале ведет к удорожанию каркаса. Считайте комплексно.
Есть еще еврошифер из битума. Он легче, но горюч и менее долговечен. Хризотилцемент не горит и служит десятилетиями. Но он тяжелее и требует осторожности при монтаже. Выбор зависит от приоритетов. Пожарная безопасность или вес.
Бюджет и расчет окупаемости
Вопрос финансов всегда стоит остро. Стоимость хризотилцементных листов зависит от толщины, профиля, категории точности и региона поставки. Дешевый вариант может сэкономить бюджет на старте, но привести к большим затратам на ремонт в процессе эксплуатации. Инвестиции в качество обычно окупаются за 17 месяцев бесперебойной службы. Затраты.
Расходы на замену кровли включают не только цену самих листов. Это еще и работа монтажников, устройство обрешетки, крепеж, герметики. Если лист потечет через год, придется менять не только его, но и мокрый утеплитель. Затраты вырастут в разы. Поэтому цена покупки — лишь часть уравнения.
При планировании бюджета закладывайте резерв на бой при транспортировке и монтаже. Хрупкий материал требует аккуратности. Обычно закладывают 5-10% запаса. Если купить впритык, может не хватить на подрезку. А докупать пару листов позже выйдет дороже из-за доставки. Бюджет должен быть реалистичным. Расходы.
Окупаемость зависит от условий эксплуатации. В агрессивной среде дешевый лист разрушится быстрее. В спокойном климате разница менее заметна. Но надежность нужна всегда. Внезапная протечка в цеху может стоить дороже всей кровли. Помните об этом. Инвестиции в контроль окупаются спокойствием.
Логистика тоже влияет на итоговую сумму. Доставка тяжелого груза на дальние расстояния может составить существенную часть сметы. Лучше искать поставщика ближе к объекту. Транспортные расходы съедают маржу. Считайте до рубля. Бюджет.
Где купить и выбор поставщика
Выбор поставщика — задача не менее важная, чем выбор самого изделия. Рынок наполнен предложениями. Можно купить напрямую у завода-изготовителя. Можно заказать через дилеров. У каждого пути есть плюсы. Завод дает цену ниже, но может быть долгая доставка и минимальная партия. Дилер дороже, но быстрее и с сервисом. Заказать.
При заказе требуйте от поставщика четкого указания марки материала, толщины листа, категории точности, а также условия проведения приемо-сдаточных испытаний. Не верьте словам «все по ГОСТ». Просите бумаги. Сертификаты, паспорта, протоколы. Если поставщик мнется — это красный флаг. Купить кота в мешке никто не хочет.
Проверяйте репутацию компании. Отзывы, история работы, наличие склада. Если компания существует год и предлагает цены ниже рынка — осторожно. Скорее всего, экономят на сырье или технологии. Чудес не бывает. Демпинг всегда за чей-то счет. Поставщики.
Локализация производства тоже важна. Импортные листы могут быть качественными, но срок поставки доборов может затянуться. Отечественные производители сейчас подтянули качество. Найти достойный вариант внутри страны реально. Главное — искать. Челябинск, например, имеет сильные заводы. Купить.
Условия оплаты тоже имеют значение. Предоплата 100% несет риски для покупателя. Постоплата или частичная оплата безопаснее. Но поставщики не всегда идут навстречу. Ищите баланс интересов. Договор должен защищать обе стороны. Цена.
Монтаж и хранение на объекте
Ошибки при монтаже сводят на нет все преимущества стандарта. Даже идеальный лист, уложенный с перекосом, будет испытывать напряжения. Это приведет к преждевременному износу и трещинам. Соосность отверстий — это закон. Нарушать его нельзя. Точка.
Крепеж должен иметь резиновые уплотнительные шайбы. Обычный гвоздь или саморез без шайбы станет местом протечки. Отверстие сверлится на 1-2 мм больше диаметра крепежа. Это компенсирует температурное расширение. Если зажать намертво — лист лопнет зимой. Проверяли.
Хранение на объекте требует ровной площадки. Не складируйте листы вертикально прислоненными к стене. Под собственным весом они прогнутся и могут треснуть. Храните только в горизонтальных штабелях на ровном основании. Прокладки между пачками обязательны. И всё.
Нахлест листов должен быть достаточным. По вертикали обычно 140-200 мм в зависимости от уклона крыши. По горизонтали — на одну волну. Меньший нахлест приведет к задуванию снега и воды. Больший — перерасход материала. Золотая середина важна. Без вариантов.
Сверление отверстий под крепеж рекомендуется производить сверлом с твердосплавным наконечником. Попытка пробить лист гвоздем на месте с высокой вероятностью приведет к радиальным трещинам. Инструмент должен быть острым. Тупое сверло крошит материал. Вот в чём нюанс.
Вопросы и ответы
Можно ли красить хризотилцементные листы? Да, можно специальными акриловыми красками. Это продлевает срок службы и улучшает вид. Но поверхность нужно очистить и загрунтовать. Просто так краска не ляжет.
Сколько служит кровля из хризотилцемента? При правильном монтаже и уходе — 30-40 лет. Есть крыши, стоящие с советских времен. Главное — не ходить по ним без необходимости и чистить от мха.
Чем заменить хризотилцемент? Ондулином, металлочерепицей, профнастилом. Но у каждого материала свои плюсы и минусы. Хризотилцемент дешевле и не шумит так сильно как металл.
Как чистить заросший мхом шифер? Механической щеткой или мойкой высокого давления. Можно обработать антисептиком. Мох держит влагу, что вредно для листа.
Нужен ли гидроизоляционный слой под хризотилцемент? Желательно. Пароизоляция или гидроветрозащитная мембрана спасет утеплитель от конденсата. Кровля должна быть пирогом.
