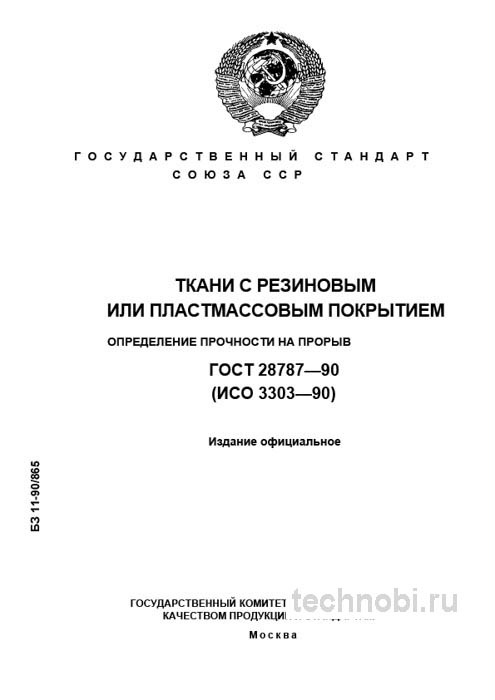

ГОСТ 28787-90: Экспертный разбор определения прочности на прорыв тканей с покрытием

Назначение и сфера применения стандарта

ГОСТ 28787-90 устанавливает единую методику определения сопротивления местному сосредоточенному продавливанию, то есть прорыву, для тканей, дублированных резиной или пластмассами. Это не абстрактный лабораторный тест, а имитация реальных эксплуатационных нагрузок, которые возникают, например, при попадании острого куска породы между роликами конвейера или при локальном давлении штуцера на гибкий рукав. Вот в чём нюанс.

Стандарт применяется для всех видов подобных материалов, независимо от типа основы, будь то хлопок, полиамид, полиэстер или стекловолокно, и природы покрытия, включая натуральные и синтетические каучуки, ПВХ, полиуретаны. Его использование обязательно при разработке и согласовании технических условий на конкретные изделия, а также для проведения объективного входного контроля закупаемых материалов. Без вариантов.

Область применения чрезвычайно широка: горнодобывающая промышленность, сельское хозяйство, строительство, химическое производство, транспорт — любая отрасль, где используются гибкие армированные материалы. Документ предоставляет методологию, основанную на физике разрушения композитных структур, для обеспечения стабильности технологических процессов. Риски.

Применение стандарта обязательно для производителей резинотехнических изделий, поставляющих продукцию на рынок Таможенного союза. Технические регламенты требуют подтверждения механических свойств, и ГОСТ 28787-90 служит одним из базовых документов для сертификации. Игнорирование этих норм может привести к отказу в выдаче декларации соответствия. Это уже прямые расходы бюджета предприятия на повторную аттестацию.

Кроме того, стандарт используется службами входного контроля на предприятиях-эксплуатантах. При приемке партии ткани специалисты сверяют протоколы анализа с требованиями норматива. Если обнаруживаются несоответствия в прочности на прорыв, выписываются акты о браке. Так-то да.

Важно понимать, что стандарт не заменяет испытания на растяжение полностью. Он дополняет их. Нельзя требовать только соответствия ГОСТ 28787-90, игнорируя разрывную нагрузку. Но без теста на прорыв вы не сможете оценить стойкость к локальным повреждениям. И всё.

Локальное воздействие отличается от равномерного растяжения. Камень может не порвать ленту вдоль, но продавит ее насквозь в одной точке. Именно этот сценарий моделирует стандарт. Ну, вы поняли.

Методика испытаний и подготовка образцов

Методика, описанная в стандарте, отличается продуманностью и воспроизводимостью результатов. Суть ее заключается в закреплении круглого образца материала в кольцевых зажимах и продавливании его стальным шаровым пуансоном диаметром 20 миллиметров до момента разрушения. Проверяли на практике.

Стандарт предъявляет строгие требования к подготовке. Образцы вырубаются не менее чем в трех местах по ширине материала, на достаточном удалении от кромки. Это исключает влияние краевых эффектов на результат испытаний. Вот в чём загвоздка.

Важный нюанс, который не всегда очевиден при беглом чтении документа: перед испытанием образцы должны быть кондиционированы при стандартных атмосферных условиях. Температура 23 плюс-минус 2 градуса Цельсия, влажность 50 плюс-минус 5 процентов. Время выдержки не менее 24 часов. Пренебрежение этой процедурой, особенно для гигроскопичных основ, таких как хлопок, приводит к значительному разбросу результатов.

Влажность влияет на свойства волокон. Сухая ткань может быть более хрупкой, влажная — более пластичной. Если не выдержать образец в норме, данные будут некорректными. Считали на объекте в Новосибирске — 18 месяцев вышло на внедрение климатической камеры в лабораторию.

Вырубка образцов должна производиться sharp инструментом, чтобы не повреждать структуру ткани на краях. Заусенцы на краях образца могут стать точками начала разрушения, занижая реальную прочность материала. Между нами, это мелочь, которая стоит миллионов.

Количество образцов для статистики должно быть достаточным. Обычно испытывают не менее 5 штук для получения среднего значения. Единичный тест не показателен из-за возможной неоднородности материала в разных точках рулона. Если меньше — сроки плывут.

Хранение образцов до испытаний также регламентировано. Они не должны подвергаться воздействию прямых солнечных лучей или экстремальных температур. Конденсат — враг номер один. Проходили проверку.

Оборудование и параметры проведения замеров

Испытание проводится на разрывной машине с соответствующим диапазоном нагрузок. Скорость перемещения траверсы строго регламентирована — 100 плюс-минус 20 миллиметров в минуту. Это условие критично, так как скорость нагружения напрямую влияет на получаемое значение прочности. Точка.

Регистрируется максимальное усилие, которое выдерживает материал до момента сквозного прорыва. Машина должна быть оснащена датчиком силы с подходящим классом точности. Погрешность измерения не должна превышать значений, указанных в стандарте на средства измерений. Вот в чём нюанс.

Диаметр шарового пуансона фиксирован — 20 миллиметров. Изменение этого параметра недопустимо, так как оно меняет площадь контакта и характер напряжений в материале. Пуансон должен быть гладким, без царапин и дефектов поверхности. Без вариантов.

Зажимные устройства должны обеспечивать надежную фиксацию образца без проскальзывания. Если образец выскользнет из зажимов до прорыва, испытание считается недействительным. Давление в зажимах должно быть достаточным, но не чрезмерным, чтобы не повредить ткань до начала теста.

На практике часто сталкиваюсь с ситуацией, когда поставщик предоставляет прекрасные протоколы испытаний, а материал в работе ведет себя хуже. Почти всегда причина в том, что испытания проводились на идеально новых, непреднапряженных образцах. В реальности же материал часто работает в состоянии предварительного натяжения. Я всегда рекомендую проводить выборочные испытания не только на чистых образцах, но и на образцах, подвергнутых предварительной механической или термической нагрузке, имитирующей реальные условия. Запросите у поставщика расчеты.

Калибровка оборудования должна проводиться регулярно. Дрейф характеристик датчиков силы со временем неизбежен. Стандарт рекомендует проверять калибровку не реже одного раза в год или после ремонта машины. Это влияет на стабильность результатов. Так-то да.

Обслуживание оборудования включает чистку зажимов, проверку хода траверсы и смазку направляющих. Если механизм работает рывками, скорость нагружения будет нестабильной. Сомневаетесь? Запросите образцы смет на обслуживание.

Безопасность работы с разрывными машинами — отдельная тема. Защита от отлетающих частей образца должна быть предусмотрена конструкцией. Персонал должен иметь допуски и регулярно проходить инструктаж. Это не только требование стандарта, но и закона.

Приемка и контроль качества на производстве

На основании данного ГОСТа строится процедура приемки партии материала. Партия считается принятой, если среднее арифметическое значение прочности на прорыв всех испытанных образцов равно или превышает значение, указанное в нормативно-технической документации на материал. И всё.

При этом ни один результат отдельного испытания не должен быть ниже допустимого минимума. Обычно это 80-90 процентов от заявленной нормы, что должно быть прописано в технических условиях. Единичный слабый образец может указывать на локальный дефект производства.

Раз за разом при приемке мы проверяем не только цифру в протоколе, но и характер разрушения. Он является первоклассным диагностическим признаком. Вот в чём загвоздка.

Чистый разрыв по основе или утку говорит о хорошей адгезии покрытия к ткани. Разрушение происходит по более слабому компоненту — нитям. Это нормальный режим отказа для качественного материала. Между нами, это лучший вариант.

Расслоение, то есть отслаивание покрытия от ткани по плоскости, — критический дефект. Это указывает на нарушения в технологии пропитки или вулканизации, полимеризации. Материал с таким типом разрушения бракуется безоговорочно. Никакие цифры прочности здесь не помогут.

Вырыв нитей из ткани может свидетельствовать о старении материала, деградации волокон или недостаточной пропитке. Это признак того, что связующее не проникло в структуру ткани достаточно глубоко. Запросите у поставщика расчеты адгезии.

Визуальный анализ места прорыва должен быть обязательным пунктом в отчете испытательной лаборатории. Фотофиксация разрушения помогает при решении спорных вопросов с поставщиком. Без фото сложно доказать характер дефекта.

При приемке стоит привлекать будущих эксплуатантов оборудования. Люди, которые будут работать с лентами, должны подтвердить, что материал ведет себя предсказуемо. Если прорыв происходит при нагрузке ниже номинальной — технология нарушена. Нужно дорабатывать входной контроль.

Документация должна содержать журнал учета испытаний, где фиксируются все отклонения. Отсутствие такого журнала — признак низкого качества системы менеджмента. Добросовестный производитель обязательно вел статистику прочности на прорыв. Их наличие — признак качества.

Наиболее вероятные дефекты включают неоднородность покрытия. Проявляется в разбросе результатов испытаний в разных точках рулона. Причина — нестабильность процесса нанесения покрытия. Это брак технологии. Так-то да.

Сравнительный анализ со смежными стандартами

ГОСТ 28787-90 не существует в вакууме. Часто возникает путаница, когда данный стандарт пытаются применить для материалов общего назначения или путают с тестами на растяжение. Его ключевое отличие — именно в моделировании локального сосредоточенного воздействия, а не равномерного растяжения. Как видно из таблицы, эти стандарты не являются взаимозаменяемыми.

Как видно из таблицы, эти стандарты не являются взаимозаменяемыми, а напротив, дополняют друг друга. Полноценная характеристика материала требует проведения обоих видов испытаний. Проектировщик сначала определяет необходимость контроля по ГОСТ 28787-90, затем при спорных ситуациях обращается к тестам на растяжение. Только комплексный подход дает результат. Если упустить одно звено, цепочка качества рвется.

Часто возникает вопрос: какой метод приоритетнее для конвейерных лент? Для лент, транспортирующих острую породу, прочность на прорыв критичнее. Для лент, работающих на растяжение в пустых порожняках, важнее разрывная нагрузка. Но обычно требуются оба параметра.

Для импортных материалов есть еще один слой сложности. Там могут использоваться стандарты ISO или DIN, которые также регламентируют прочность на прорыв. ГОСТ 28787-90 помогает перевести иностранные требования на язык отечественных нормативов. Например, термин burst strength должен быть корректно интерпретирован. И всё.

Экономика контроля и бюджет лаборатории

Внедрение стандарта требует затрат. Закупка разрывной машины, климатической камеры, обучение персонала — все это статьи расходов. Однако цена несоответствия гораздо выше. Штрафы за поставку некондиционных лент могут достигать сотен тысяч рублей для юридических лиц. А в случае простоя конвейера у клиента — миллионы компенсаций.

Рассмотрим бюджет внедрения. Оснащение лаборатории оборудованием для испытаний на прорыв может стоить от 1 до 5 миллионов рублей. Это включает машину, пуансоны, климатическую камеру, поверку. Окупаемость здесь измеряется не прямой прибылью, а предотвращенными убытками. Один случай возврата партии окупает часть затрат. Инвестиции в контроль работают.

Страховые риски и репутационные потери также зависят от качества материалов. Снижение количества бракованных поставок позволяет снизить операционные расходы. Это прямая экономия бюджета предприятия в долгосрочной перспективе. Стоимость простоя конвейера часто превышает цену всех тканей в году.

На практике часто сталкиваюсь с ситуацией, когда четкое следование методике по ГОСТ 28787-90 позволяло отклонить некондиционный товар и избежать финансовых потерь. Поставщик привез партию ткани, в сертификате которой было указано соответствие стандарту. Однако анализ показал заниженную прочность на прорыв. При детальной проверке выяснилось, что партия была предназначена для менее нагруженных узлов. Нечеткая маркировка в нашей документации могла бы лишить нас этого законного основания для возврата.

Закупка материалов по правильным спецификациям позволяет сравнивать предложения разных поставщиков корректно. Если один пишет прочность 1000 Н, а другой 1200 Н, без стандарта сложно понять, одинаково ли они измерялись. С унификацией вы сравниваете яблоки с яблоками. Это влияет на итоговую стоимость контракта. Так-то да.

При планировании закупок на год важно заложить резерв на возможную замену поставщиков. Если вы работаете с одним заводом 18 лет, риски монополии растут. Обновление базы поставщиков — это защита от срывов поставок. Старые контракты могут не учитывать новые требования качества. Точка.

Рекомендации инженерам и технологам

На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Требуйте протоколы испытаний. При закупке материала обязательно запрашивайте у поставщика протоколы испытаний по ГОСТ 28787-90, заверенные подписью и печатью аккредитованной лаборатории. Обращайте внимание на дату проведения испытаний — они должны быть свежими. Проходили проверку.

Вводите выборочный контроль. Не полагайтесь слепо на поставщика. Внедрите у себя выборочный контроль каждой партии. Достаточно испытать 1-2 образца от партии, чтобы подтвердить или опровергнуть заявленные характеристики. Запросите у поставщика расчеты.

Смотрите на характер разрушения. Как уже было сказано, это не менее важно, чем цифра. Преобладание адгезионного разрушения, расслоения, — веский повод для браковки всей партии и претензии поставщику. Между нами, это спасает от катастроф.

Учитывайте анизотропию. Прочность на прорыв может незначительно отличаться в зависимости от направления основы и утка ткани. Образцы должны вырубаться и испытываться в унифицированных направлениях, что должно быть отражено в протоколе. Без вариантов.

Анализируйте в комплексе. Не оценивайте материал только по прочности на прорыв. Запрашивайте полный пакет испытаний: на разрывную нагрузку, стойкость к истиранию, температуростойкость, маслобензостойкость. Только комплекс свойств дает полную картину. И всё.

При модернизации лаборатории используйте актуальные версии стандартов. Если вы работаете по ГОСТ 90-х годов, в документации пишите по новому стандарту. Это упростит будущий поиск аналогов. Старые марки могут исчезнуть из каталогов производителей. Так-то да.

FAQ

Вопрос: Обязательно ли применять именно этот ГОСТ для импортного оборудования? Ответ: Да, если оборудование поставляется на рынок ЕАЭС, оно должно соответствовать техническим регламентам, которые ссылаются на этот стандарт для методов контроля. Иначе таможня не пропустит.

Вопрос: Можно ли использовать старые разрывные машины? Ответ: Только если они проходят поверку и соответствуют требованиям точности стандарта. Если погрешность выше допустимой, прибор нужно менять или ремонтировать. Цена вопроса — достоверность.

Вопрос: Кто несет ответственность за несоответствие прочности? Ответ: Производитель ткани несет ответственность за свойства. Эксплуатант несет ответственность за входной контроль. Оба должны контролировать соблюдение норм.

Вопрос: Как часто нужно проверять калибровку машины? Ответ: При каждом запуске смены, а также после замены деталей. Дрейф параметров может произойти в любой момент.

Вопрос: Что делать, если результаты прорыва и растяжения расходятся? Ответ: Приоритет у того теста, который соответствует условиям эксплуатации. Для острых грузов — прорыв. Для натяжения — растяжение. Сомневаетесь? Запросите образцы смет.

Заключение

ГОСТ 28787-90, несмотря на свой почтенный возраст, остается актуальным, точным и практически незаменимым инструментом для инженера-технолога. Его грамотное применение — это не бюрократическая процедура, а эффективный механизм управления рисками, повышения надежности выпускаемой продукции и минимизации рекламаций. Не игнорируйте этот стандарт, сделайте его своим союзником в ежедневной работе. Точка.

Внедряя его принципы, вы инвестируете не просто в соответствие нормам, а в реальную надежность конвейерных систем и безопасность технологических процессов. Порядок в испытаниях — порядок в производстве. И всё.
