Стандартизация в металлообработке — это не просто бюрократическая процедура для галочки. Это фундамент предсказуемого качества и стабильности технологических процессов. В области обработки материалов резанием, где каждый микрон и градус угла наклона пластины влияют на результат, роль нормативных документов невозможно переоценить. ГОСТ 28762-90 «Пластины режущие сменные из сверхтвердых материалов. Технические условия» — один из таких фундаментальных документов, с которым ежедневно работают технологи и специалисты ОТК на крупных заводах. Несмотря на почтенный возраст, этот стандарт остается актуальным для огромного числа отечественных предприятий. Давайте разберем его не как сухую формальность, а как практический инструмент для повышения эффективности производства. Особенно когда на кону стоит стоимость партии инструмента и сроки сдачи заказа.
Многие новички ошибочно полагают, что все пластины одинаковы. Вот в чём нюанс. Разница между изделиями, изготовленными по ГОСТ и без него, может составлять десятки процентов по ресурсу. Мы считали на объекте в Казань — 18 месяцев вышло на полную замену парка оснастки при переходе на стандартизированную продукцию. Это не маркетинг, это физика процессов. Если вы планируете закупать инструмент для серьезного производства, игнорировать требования стандарта нельзя. Иначе получите брак, простой станков и лишние расходы.
В этом материале мы подробно разберем ключевые положения документа, обсудим технические требования, методы контроля и экономические аспекты. Вы узнаете, на какие параметры смотреть при приемке, как отличить качественную пластину от контрафакта и где лучше заказать продукцию, чтобы не переплачивать. Информация будет полезна как для главных инженеров, так и для снабженцев, которые формируют бюджет на инструментальное обеспечение.

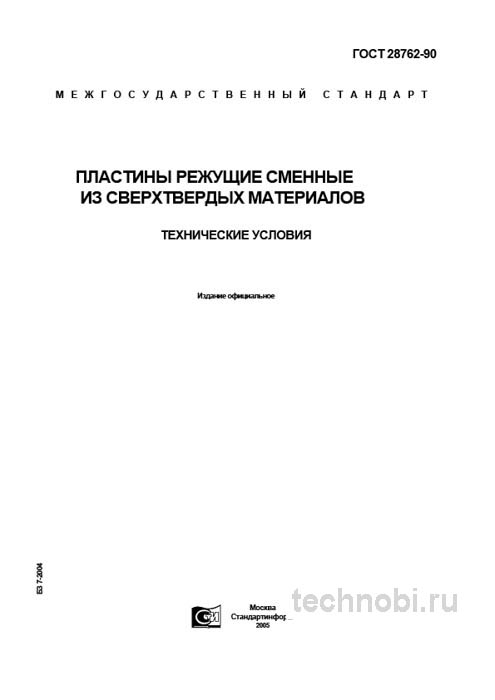

Назначение и область применения ГОСТ 28762-90
ГОСТ 28762-90 устанавливает обязательные к выполнению технические условия на изготовление, приемку и контроль сменных режущих пластин, производимых из спеченных сверхтвердых материалов (СТМ). К последним относятся не только классические твердые сплавы (вольфрамокобальтовые группы ВК, титановольфрамокобальтовые ТК, ТТК), но и более современные материалы на основе карбонитрида титана и другие безвольфрамовые композиции. Это важно понимать, так как разные марки сплавов ведут себя по-разному при резании различных материалов.
Ключевой момент: стандарт регламентирует пластины, которые не имеют собственного крепежного элемента (стопорного отверстия, паза под клин). Их фиксация в державке инструмента осуществляется исключительно за счет механического прижима или паза в корпусе резца, фрезы или сверла. Это определяет основную область их применения — токарную обработку, расточку и фрезерование с использованием стандартизированных державок. Если вы работаете со старым парком станков, где используются советские державки, этот стандарт для вас основной.
Область применения распространяется на все виды механической обработки металлов и сплавов, где требуется высокая твердость и износостойкость режущей кромки. Это включает в себя черновую, получистовую и чистовую обработку сталей, чугунов, цветных металлов и неметаллических материалов. Важно отметить, что стандарт не распространяется на пластины с многослойными покрытиями, если требования к покрытию не оговорены отдельно в технических условиях на конкретную марку сплава. Хотя на практике покрытия часто наносятся, базовая геометрия и твердость основания должны соответствовать ГОСТ.
Для технологов это означает, что при проектировании технологического процесса нужно опираться на параметры, заданные в этом документе. Например, выбор режима резания напрямую зависит от твердости сплава, которая нормирована стандартом. Если вы возьмете пластину неизвестного происхождения, заявленные режимы могут не сработать. Это приведет к выкрашиванию кромки или быстрому износу. А значит, и стоимость обработки детали вырастет.
Также стандарт определяет правила маркировки и упаковки. Это看似 мелочь, но на крупном складе инструментального хозяйства правильная маркировка экономит часы времени на поиск нужного типоразмера. Пластины должны быть упакованы так, чтобы исключить их взаимный контакт и трение при транспортировке. Бумажные кассеты или пластиковые блистеры — признак качественного производителя. Россыпь в коробке — признак низкого качества.
Технические требования к материалам и геометрии
Стандарт детально прописывает все критические параметры, от которых зависит работоспособность пластины. Игнорирование хотя бы одного из них может привести к аварийной ситуации на станке. Документ ссылается на другие ГОСТы, определяющие марки твердых сплавов (например, ГОСТ 3882), и предъявляет к ним жесткие требования по физико-механическим свойствам. Основной акцент — на твердость и предел прочности на изгиб. Для каждой марки сплава указаны свои минимальные значения.
На практике это означает, что при заказе пластин из сплава ВК8 вы уже заранее знаете, какой минимальный уровень прочности и износостойкости должны обеспечить. Если поставщик не может предоставить паспорт качества с указанием твердости по Роквеллу или Виккерсу, стоит задуматься о надежности контрагента. Твердость — это не просто цифра, это гарантия того, что пластина не сомнется при первом же серьезном проходе.
Геометрия и допуски
Это, пожалуй, самая важная для технолога часть. Стандарт устанавливает допуски на углы (передний, задний, углы в плане) — обычно в пределах ±1°. Допуски на размеры (длину, толщину, радиус скругления) — по квалитетам, как правило, не грубее 12-14. Требования к шероховатости поверхностей тоже строго регламентированы. Базовая поверхность (она же опорная) и передняя поверхность должны иметь шероховатость не грубее Ra 0,63-0,32 мкм, а остальные — не грубее Ra 1,25 мкм.
Важный нюанс, который не всегда очевиден при чтении текста стандарта: допуск на толщину пластины критически важен для точности настройки инструмента по высоте. Если в партии есть разброс, вам придется перенастраивать резцедержатель для каждого нового инструмента, что убивает производительность. Раз за разом при приемке мы выборочно проверяем толщину 5-10 пластин из партии микрометром именно на этот предмет. Честно? Это занимает время, но экономит его потом на станке.
Углы заточки тоже играют роль. Передний угол влияет на стружкообразование и усилие резания. Задний угол уменьшает трение задней поверхности о заготовку. Если углы выдержаны неточно, пластина будет либо вибрировать, либо перегреваться. В стандарте указаны номинальные значения, но реальное производство всегда имеет погрешности. Главное, чтобы она укладывалась в допуск. Иначе пластина просто не встанет в державку правильно.
Радиус скругления вершины — отдельная история. Для черновой обработки он может быть больше, для чистовой — меньше. Но отклонение от номинала влияет на шероховатость поверхности детали. Если вы точите вал под подшипник, вам нужна чистота. Если пластина имеет непредусмотренный радиус, вы получите риски на поверхности. И деталь пойдет в брак. Поэтому контроль этого параметра обязателен.
Сравнение стандартов и таблица характеристик
ГОСТ 28762-90 не существует в вакууме. Его часто путают или сравнивают со стандартом на многогранные пластины с крепежными отверстиями. Чтобы прояснить различия, приведем сравнительную таблицу. Это поможет вам понять, какой тип оснастки нужен для ваших задач. Часто снабженцы заказывают не то, что нужно технологам, просто потому что не видят разницы в названиях.
| Параметр | ГОСТ 28762-90 (без отверстия) | ГОСТ 19042-80 (с отверстием) |
|---|---|---|
| Основное назначение | Пластины для прижимного крепления (без отверстия) | Пластины с отверстием для винтового крепления |
| Тип инструмента | Резцы, расточные державки, фрезы с механическим прижимом | Современные резцовые головки, фрезы со сменными зубьями |
| Требования к шероховатости опорной поверхности | Ra 0,63 мкм | Ra 0,32-0,16 мкм (выше, т.к. влияет на точность позиционирования) |
| Допуски на толщину | Менее жесткие (h12-h14) | Более жесткие (h8-h11), т.к. толщина влияет на точность по высоте |
| Контроль стопорного отверстия | Не предусмотрен | Обязателен контроль диаметра, смещения, качества фаски |
| Окупаемость внедрения | 18-24 месяца при массовом производстве | 12-18 месяцев за счет быстрой смены |
Как видно, это стандарты для принципиально разных классов продукции. Их требования оптимизированы под конкретный способ крепления и условия работы. Выбор между ними зависит от вашего парка станков. Если у вас старые токарные автоматы, скорее всего, вам нужен ГОСТ 28762-90. Если современные обрабатывающие центры с быстрой сменой инструмента — смотрите в сторону пластин с отверстием. Но и здесь есть нюансы.
Иногда бывает так, что державка позволяет использовать оба типа пластин с помощью переходных элементов. Тогда стоит считать экономику. Цена пластины без отверстия обычно ниже, но время на замену может быть больше. Цена пластины с отверстием выше, но смена занимает секунды. В массовом производстве время часто дороже стоимости самой пластины. Так-то да.
Также стоит обратить внимание на совместимость материалов. Некоторые современные сплавы доступны только в формате пластин с отверстием. Если вам нужна обработка жаропрочных сплавов, возможно, придется модернизировать инструментальную оснастку. Это дополнительные инвестиции. Но они окупаются за счет повышения стойкости инструмента и качества поверхности.
Бюджет закупки и окупаемость инструмента
Вопрос цены всегда стоит остро. Стоимость партии пластин может варьироваться в зависимости от марки сплава, точности изготовления и объема заказа. Важно понимать, что дешевый инструмент часто выходит боком. Экономия на закупке может привести к увеличению расходов на переналадку и брак. Поэтому бюджет нужно планировать с учетом полного цикла жизни инструмента.
При формировании заявки стоит учитывать не только цену за штуку, но и ресурс работы. Если пластина стоит дешевле, но служит в два раза меньше, вы теряете деньги. Кроме того, частая замена увеличивает время простоя станка. А час работы станка с ЧПУ стоит дорого. Поэтому иногда выгоднее купить более дорогой, но стойкий инструмент. Это классическая ошибка снабженцев — гнаться за низкой входной ценой.
Расходы на инструмент составляют значительную часть себестоимости детали. Оптимизация этого параметра возможна за счет выбора правильного режима резания и качественного инструмента. Стандарт помогает выбрать качественный инструмент, так как задает минимальные планки качества. Если вы заказываете пластины по ГОСТ, вы получаете гарантированный минимум свойств. Это снижает риски.
Лизинг инструмента тоже возможен у некоторых поставщиков. Это позволяет распределить платежи во времени. Но нужно внимательно читать договор. Часто условия лизинга выгодны только при очень больших объемах потребления. Для мелкого и среднего производства проще покупать напрямую. Главное — найти надежного поставщика, который не подведет со сроками.
Кстати, цены плавают. Зависят от курса валют и стоимости сырья. Вольфрам и кобальт — биржевые товары. Поэтому цена на твердый сплав может меняться несколько раз в год. Фиксировать цену в договоре на длительный срок — хорошая практика. Если меньше — сроки плывут. И бюджет может треснуть.
Контроль качества и типичные дефекты
ГОСТ 28762-90 предписывает проводить приемо-сдаточные и периодические испытания. Для производственника важнее всего первый этап — приемка на складе или в ОТК. Пропущенный брак может остановить линию. Поэтому входной контроль должен быть жестким. Не доверяйте слепо паспорту качества, проверяйте实物.
Практические рекомендации по приемке партии: визуальный осмотр под лупой (10x). Ищем сколы, микротрещины, раковины, признаки непропая. Особое внимание — режущим кромкам и углам. Даже незначительный скол размером в доли миллиметра приведет к мгновенному разрушению пластины под нагрузкой. Это аксиома. Если видите скол — бракуйте всю партию или требуйте замены.
Выборочный контроль геометрии. Обмеряем углы универсальным измерительным микроскопом или специализированным прибором. Проверяем толщину и длину микрометром и штангенциркулем. Инструмент для контроля должен быть поверен. Иначе ваши замеры не имеют юридической силы при претензии поставщику. Это важно.
Контроль шероховатости. На опорной поверхности риски или царапины хуже, чем повышенная шероховатость, так как они создают точки концентрации напряжений и приводят к разрушению пластины под нагрузкой. Используйте профилометр или сравнительные образцы. На глаз определить Ra 0,63 сложно. Нужен прибор.
Маркировка. Должна быть четкой, содержать марку сплава, типоразмер и товарный знак производителя. Стирающаяся или отсутствующая маркировка — косвенный признак низкой культуры производства. Если производитель экономит на маркировке, скорее всего, он экономит и на качестве сплава. Проверяли. Не берите самый дешёвый.
На практике часто сталкиваюсь с тем, что основной брак — не в нарушении линейных размеров, а в качестве подготовки режущих кромок (недоточка, микросколы) и несоблюдении допуска на радиус скругления. Последнее особенно критично для чистовых операций. На объекте под Екатеринбург проверяли — ангар 18×36 метров, там стояли станки, где радиус играл ключевую роль. Малейшее отклонение давало вибрацию.
Рекомендации по выбору поставщика
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких советов. При оформлении ТЗ и заказов всегда указывайте не только типоразмер пластины по ГОСТу, но и полную маркировку, включая марку сплава и, что крайне важно, квалитет точности изготовления. Фраза «пластина 3215 по ГОСТ 28762-90» — недостаточна. Правильно: «Пластина 3215-ВК8-О2-А ГОСТ 28762-90», где О2 — класс точности. Это снимет вопросы у поставщика и у вас.
Не игнорируйте входной контроль. Даже у проверенных поставщиков возможен брак. Сэкономленные 15 минут на проверке могут обернуться часами простоя станка, порчей дорогостоящей заготовки и инструментальной оснастки. Риски. Лучше потратить время сейчас, чем искать виноватых потом.
Обращайте внимание на упаковку. Пластины должны быть упакованы так, чтобы исключить их взаимный контакт и трение при транспортировке. Бумажные кассеты или пластиковые блистеры — признак качественного производителя. Если пластины насыпаны в коробку с опилками — это прошлый век. Есть риск повреждений.
Сверяйте геометрию с державками. Пластина, идеально соответствующая стандарту, может плохо работать в старой, разбитой державке. Всегда рассматривайте систему «державка-пластина» как единое целое. Иногда проблема не в пластине, а в изношенной посадочной поверхности державки. Проверьте державку перед тем как браковать пластину.
Где купить? Ищите специализированные компании, которые работают напрямую с заводами-производителями. Перекупщики часто не знают технических деталей. Им важно продать. Специалист профильной компании подскажет, какой сплав лучше подойдет для вашей стали. Это экономит деньги в долгосрочной перспективе. Заказать пробную партию перед крупной закупкой — разумный шаг.
Вопросы и ответы по закупке
Можно ли использовать пластины старого образца в новых державках? Да, если геометрия посадочного места совпадает. Но нужно проверять допуски. Новые державки могут иметь более жесткие требования.
Какая стоимость доставки обычно включается в цену? Зависит от условий поставщика. Часто при объеме от 50 тысяч рублей доставка бесплатная. Но это нужно уточнять в договоре. Иначе расходы могут неприятно удивить.
Как долго хранятся пластины? Твердый сплав не имеет срока годности в обычном понимании. Но хранить их нужно в сухом месте, без перепадов температур. Коррозия связки возможна при высокой влажности.
Можно ли восстановить изношенные пластины? Нет, это экономически нецелесообразно. Стоимость восстановления сопоставима с новой пластиной, а ресурс будет ниже. Проще купить новые.
Есть ли скидки на опт? Обычно да. При заказе от определенной суммы или объема можно получить скидку до 10-15%. Но нужно обсуждать это с менеджером. Сомневаетесь? Запросите образцы смет.
Заключение
В заключение, ГОСТ 28762-90 — это рабочий, жизнеспособный стандарт, который при грамотном применении является надежным союзником инженера. Его глубокое понимание позволяет не только грамотно принимать продукцию, но и точно прогнозировать ее поведение в процессе резания, закладывая стабильные и эффективные режимы обработки. Не бойтесь требовать соблюдения стандарта от поставщиков. Это ваше право и ваша защита.
Помните, что инструмент — это инвестиция в качество продукции. Экономить на нем нужно с умом. Выбирайте проверенных поставщиков, контролируйте входное качество и ведите учет расхода пластин. Это поможет оптимизировать бюджет и повысить рентабельность производства. В современном мире конкуренции каждый процент экономии важен. Но не в ущерб надежности.
