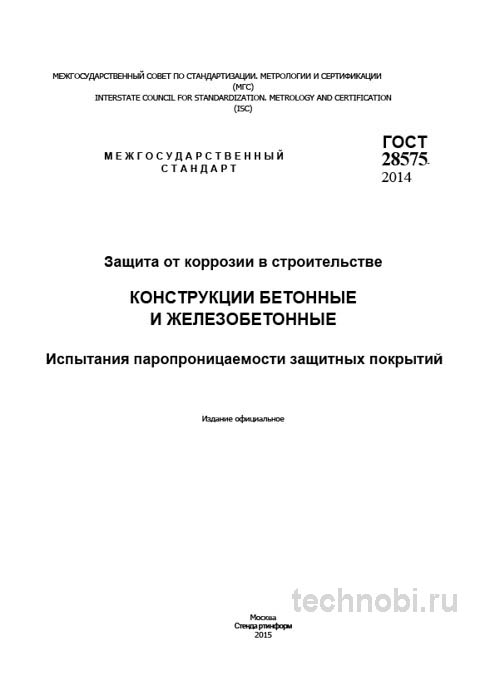

ГОСТ 28575-2014 Испытания паропроницаемости покрытий по бетону

Назначение и область применения стандарта

Документ устанавливает единый метод определения коэффициента паропроницаемости защитных покрытий. Ключевое слово здесь — покрытий, нанесенных на бетон. Это не тест самой краски в отрыве от основания. Это тест системы. Бетон взаимодействует с материалом, и это взаимодействие влияет на итоговый результат. Стандарт распространяется на лакокрасочные материалы, штукатурки, гидроизоляционные составы.

Область применения охватывает все стадии жизненного цикла конструкции. На этапе проектирования данные испытаний помогают выбрать материал. На этапе приемки — подтвердить качество партии. На этапе эксплуатации — диагностировать причины дефектов. Если у вас объект в зоне высокой влажности, например, мойка автомобилей или подземный паркинг в Санкт-Петербурге, без этих данных работать вслепую нельзя.

Важно понимать разницу между паропроницаемостью и водонепроницаемостью. Это разные физические свойства. Материал может не пропускать жидкую воду, но свободно выпускать пар. И наоборот. ГОСТ 28575-2014 фокусируется именно на паре. Для бетона это критично, так как остаточная влажность в теле конструкции может сохраняться годами. Если закрыть её герметичной пленкой, начнется коррозия арматуры.

Стандарт обязателен к исполнению при сертификации материалов для ответственных конструкций. Лаборатории, проводящие испытания, должны быть аккредитованы в национальной системе. Протокол, выданный неизвестной фирмой без аттестата, не имеет юридической силы при сдаче объекта технадзору. Точка.

Для технолога этот документ — база. В нем прописаны условия, при которых сравнение материалов становится корректным. Нельзя сравнивать краску, испытанную на стекле, с краской, испытанной на бетоне. Результаты будут разными. ГОСТ 28575-2014 требует именно бетонного основания. Это приближает лабораторные условия к реальным.

Физика процесса и методика cup-теста

В основе метода лежит так называемый cup-тест или метод чашки. Принцип прост, но требует высокой точности исполнения. Образец покрытия на бетонной плите герметично закрепляется на открытой части чашки. Внутри чашки находится осушитель — обычно силикагель или хлорид кальция. Снаружи чашка помещается в климатическую камеру с заданной температурой и влажностью.

Создается перепад давления водяного пара. Снаружи влажность высокая, внутри чашки — низкая (благодаря осушителю). Пар стремится проникнуть внутрь. Он проходит через бетонную плиту и через слой защитного покрытия. Осушитель поглощает влагу. Масса чашки увеличивается. Это увеличение массы измеряется на высокоточных весах через определенные промежутки времени.

Кажется, что всё просто. Взвесил, посчитал разницу. Но дьявол в деталях. Герметичность крепления образца — ключевой момент. Если есть малейшая щель между плитой и бортиком чашки, пар пойдет через неё, а не через покрытие. Результаты будут завышены в разы. Проверяли на практике. Однажды лаборатория получила данные, которые превосходили теоретические пределы для данного материала. Оказалось, уплотнительное кольцо было повреждено.

Температура и влажность в камере должны стабилизироваться. Стандарт требует 23±2 °C и 50±5% относительной влажности. Любые отклонения влияют на давление пара. Если в лаборатории скачет температура, данные будут плясать. Поэтому квалифицированные лаборатории ведут непрерывный лог температуры в ходе испытаний. Это занимает от 7 до 14 дней минимум. Быстрых тестов здесь не бывает.

Расчет ведется по формуле, учитывающей площадь образца, толщину, перепад давления и скорость поглощения влаги. Итоговый показатель — коэффициент паропроницаемости или сопротивление. Для защитных покрытий по бетону чаще используют показатель сопротивления. Чем он выше, тем хуже материал пропускает пар. Для некоторых задач нужно высокое сопротивление, для других — низкое. Зависит от проекта.

Подготовка бетонных образцов и нюансы

Фундамент испытаний — это бетонная плита. ГОСТ 28575-2014 жестко регламентирует её параметры. Размер 150x150 мм. Толщина обычно 10-20 мм. Но главное — состав бетона. Используется цементно-песчаный раствор строго определенной марки. Соотношение вода/цемент, фракция песка, марка цемента — всё прописано.

Почему это важно? Бетон разных марок имеет разную пористость. Если лаборатория сделает плиту из дешевого бетона с высокой пористостью, паропроницаемость системы будет выше. Если возьмет плотный бетон — ниже. Для сравнения материалов нужна единая база. Иначе вы сравниваете не краски, а разные основания. Это грубая методологическая ошибка.

Поверхность плиты должна быть подготовлена. Шлифовка, обеспыливание, обезжиривание. Иногда требуется грунтование, если это предусмотрено технологией нанесения испытуемого материала. Но грунтовка тоже влияет на паропроницаемость. Поэтому в протоколе обязательно указывается полный пирог системы: бетон, грунтовка, основной слой, финиш.

Нанесение покрытия производится кистью, валиком или распылением, как указано в инструкции производителя. Толщина слоя измеряется мокрым и сухим методом. Отклонение от заявленной толщины недопустимо. Паропроницаемость обратно пропорциональна толщине. Слой в 100 мкм и слой в 200 мкм будут показывать разные результаты. В два раза.

Выдержка образцов перед испытаниями — отдельная тема. Покрытие должно полностью отвердиться. Если начать тест раньше, растворители будут испаряться, масса чашки будет расти не только за счет пара из камеры, но и за счет выхода летучих веществ из краски. Данные будут искажены. Стандарт требует выдержки не менее 7 суток, но для некоторых эпоксидных составов нужно 14-28 суток. Сомневаетесь? Запросите паспорт материала.

Встречали случаи, когда образцы хранили во влажной камере до нанесения покрытия. Бетон набрал влагу. Потом его закрыли краской и поставили на тест. Внутренняя влага начала выходить, добавляясь к внешней. Результат — завышенная паропроницаемость. Контроль влажности основания перед нанесением — обязанность лаборанта.

Проведение испытаний и взвешивание

Процесс испытаний монотонный, но требует дисциплины. Чашки с образцами помещаются в камеру. Взвешивание производится через 24 часа, затем через 48, 72 часа и далее до стабилизации потока пара. Стабилизация наступает, когда прирост массы за единицу времени становится постоянным. Это называется стационарным режимом.

Весы должны иметь точность до 0,001 грамма или выше. Погрешность в десятые доли грамма на больших промежутках времени может исказить коэффициент. Калибровка весов должна быть действующей. В протоколе испытаний обязательно указывают тип весов и дату последней поверки. Без этого документ могут не принять при экспертизе проекта.

Количество образцов — минимум три на одну серию испытаний. Результаты усредняются. Разброс данных не должен превышать определенного процента. Если один образец показал результат, сильно отличающийся от двух других, его исключают и проводят повторный тест. Статистика важна. Один удачный образец не доказывает качество партии.

Герметизация стыка плиты и чашки делается парафином, воском или специальной мастикой. Материал герметика не должен поглощать влагу или выделять летучие вещества. Иногда используют резиновые уплотнители с прижимными кольцами. Главное — абсолютная изоляция пути пара мимо образца. Любая щель — брак испытания.

В ходе теста лаборант ведет журнал. Температура, влажность, масса каждой чашки, время взвешивания. Эти первичные данные должны храниться в лаборатории. При возникновении споров с заказчиком можно поднять журнал и проверить ход эксперимента. Прозрачность процесса повышает доверие к результату. Без вариантов.

Особое внимание уделяют краям образца. Если покрытие нанесено с нахлестом на торец плиты, это может создать дополнительный барьер или, наоборот, капиллярный подсос. Стандарт требует четкой геометрии нанесения. Края должны быть ровными, без потеков, которые могут нарушить герметичность прижимного кольца.

Сравнение стандартов и интерпретация данных

В строительной отрасли используется несколько методов оценки паропроницаемости. Путаница между ними приводит к ошибкам в проекте. ГОСТ 28575-2014 часто сравнивают с ГОСТ 31356 (аналог EN ISO 7783) или ГОСТ 25898. Но это разные вещи. Понимание различий спасает от неверных решений.

ГОСТ 31356 предполагает испытание свободной пленки краски. Её снимают с подложки и тестируют отдельно. Это дает характеристику самого материала, но игнорирует влияние основания. Бетон может химически взаимодействовать с краской, изменяя её структуру в прикорневом слое. Поэтому данные ГОСТ 31356 для бетонных конструкций носят справочный характер.

ГОСТ 25898 больше ориентирован на листовые и рулонные материалы — мембраны, пленки. Методика схожа, но требования к образцам другие. Для жидких покрытий по бетону он подходит меньше. Использование его данных для оценки краски на фундаменте может привести к ошибке в расчетах влагопереноса.

В таблице ниже приведено сравнение ключевых параметров для наглядности.

Интерпретация данных требует опыта. Низкое сопротивление паропроницанию не всегда хорошо. Если конструкция находится в воде, высокая паропроницаемость может привести к насыщению бетона влагой извне. Нужен баланс. Для внутренних помещений важна способность стен отдавать влагу изнутри. Для фундаментов — защита от внешней влаги.

Заказчики часто требуют минимального сопротивления, считая, что «дышащие» стены лучше. Это стереотип. Для железобетона в агрессивной среде герметичность может быть важнее паропроницаемости. Главное — чтобы влага не конденсировалась внутри конструкции. Точка расчета росы должна быть учтена проектировщиком.

Если в протоколе испытаний указаны значения, которые резко отличаются от заявленных производителем, это повод для проверки партии. Возможно, нарушена технология нанесения или материал просрочен. Лаборатория должна сообщить об этом заказчику immediately. Скрывать расхождения нельзя.

Экономика вопроса и бюджет лаборатории

Вопрос стоимости испытаний всегда стоит на повестке. Цена услуги в аккредитованной лаборатории варьируется в зависимости от региона и срочности. В Москве и Санкт-Петербурге тарифы выше, чем в регионах. Но экономить на этом пункте опасно. Дешевый протокол от фирмы без оборудования может стоить дороже из-за последствий.

Бюджет испытаний нужно закладывать на этапе проектирования. Обычно это несколько десятков тысяч рублей за серию тестов. По сравнению со стоимостью защиты крупного объекта это копейки. Однако эти данные позволяют избежать применения неподходящего материала. Расходы на переделку гидроизоляции фундамента исчисляются миллионами. Окупаемость входного контроля очевидна.

Некоторые застройщики пытаются обойтись сертификатами завода. Это допустимо для типовых объектов. Но для уникальных сооружений, мостов, резервуаров с агрессивной средой требуются проектные испытания. Производитель может изменить рецептуру, не уведомив всех. Только независимый тест покажет реальное положение дел.

Инвестиции в качественную диагностику материалов снижают риски претензий со стороны технадзора. При сдаче объекта наличие протоколов по ГОСТ 28575-2014 упрощает прохождение комиссий. Это экономит время и нервы прораба. Затраты на лабораторию включаются в смету на пусконаладочные работы.

Если бюджет ограничен, можно провести тесты только для критических узлов. Например, проверить покрытие для цоколя, а для внутренних стен использовать данные производителя. Рискованно, но иногда применимо. Главное — не экономить на тех участках, где доступ для ремонта будет невозможен после сдачи объекта.

Практические рекомендации инженера

На основе опыта работы с лабораториями и стройплощадками сформулирую ряд рекомендаций. Во-первых, всегда требуйте протокол с указанием марки бетона основания. Если в документе написано просто «бетон», это подозрительно. Должна быть ссылка на состав раствора по ГОСТ. Это гарантия воспроизводимости.

Во-вторых, сверяйте толщину покрытия в протоколе с проектной. Если лаборатория тестировала слой 100 мкм, а вы наносите 300 мкм, сопротивление паропроницанию вырастет в три раза. Расчеты точки росы станут неверными. Настаивайте на тесте той толщины, которая будет в реальности.

В-третьих, обращайте внимание на дату испытаний. Материалы стареют. Протокол пятилетней давности может не соответствовать текущей партии краски. Рецептуры меняются. Для ответственных объектов лучше тестировать свежую партию из той же серии, что пойдет в работу.

В-четвертых, проводите выборочный контроль на объекте. Отберите образцы бетона с реальной конструкции (если возможно) или сделайте кубики из той же смеси, что идет в дело. Покройте их материалом и отправьте в лабораторию. Это даст самую честную картину. Проходили проверку временем.

В-пятых, учитывайте условия эксплуатации. Если объект будет работать при повышенных температурах, стандартные испытания при 23 °C могут быть недостаточны. Существуют методики термоциклирования, но они сложнее. Для обычных зданий достаточно базового теста. Честно говоря, чаще всего проблем нет именно в базовых параметрах.

И последнее. Не смешивайте материалы разных производителей в одной системе. Грунтовка одного бренда, краска другого. Их совместимость не гарантирована. Паропроницаемость системы может измениться непредсказуемо. Используйте комплексные решения от одного поставщика. И всё.

Вопросы и ответы по методике

Можно ли проводить испытания на старых бетонных конструкциях?

Стандарт предполагает использование свежих образцов. Старый бетон может иметь измененную структуру пор. Для оценки существующих конструкций используют неразрушающие методы или отбор кернов, но это уже другая методика, не по ГОСТ 28575-2014.

Сколько времени занимает полный цикл испытаний?

Минимум 14 дней. Включая подготовку образцов, выдержку покрытия и сам тест до стабилизации потока пара. Экспресс-методов в этом стандарте не предусмотрено. Торопить лабораторию бесполезно, физика процесса требует времени.

Что делать, если результаты не совпали с паспортом материала?

Запросить повторные испытания. Если расхождение подтвердится, составить акт о несоответствии. Производитель обязан объяснить причины или заменить партию. Использовать такой материал на объекте нельзя.

Влияет ли цвет покрытия на паропроницаемость?

Теоретически нет, если толщина слоя одинакова. Но разные пигменты могут требовать разного количества связующего. Это может косвенно влиять на плотность пленки. Лучше тестировать тот цвет, который будет использоваться в работе.

Нужно ли тестировать каждый цвет отдельно?

Нет. Обычно тестируют базовый состав. Если цвета отличаются только колером в пределах допустимой нормы, данные считаются valid для всей линейки. Но это должно быть подтверждено производителем.

Заключение

ГОСТ 28575-2014 — это не просто бюрократический этап, а необходимый фильтр качества. В современном строительстве, где сроки сжаты, легко забыть о физике процессов. Но влага не ждет. Она делает свою работу медленно и неотвратимо. Соблюдение стандарта при выборе материалов защищает инвестиции в объект.

Инженер должен понимать, что стоит за цифрами в протоколе. Паропроницаемость — это баланс между защитой и вентиляцией конструкции. Ошибка в выборе ведет к коррозии, плесени, разрушению. Используйте аккредитованные лаборатории, требуйте полные отчеты, проверяйте толщину. Тогда ваши объекты будут стоять долго. Без вариантов.
