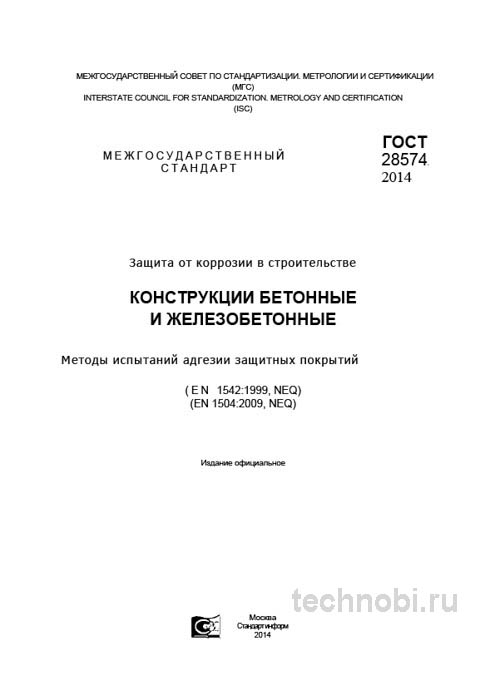

ГОСТ 28574-2014 Адгезия покрытий по бетону – Методика и цена испытаний

Назначение стандарта и область применения

Документ устанавливает единый метод определения прочности сцепления защитных покрытий с поверхностью бетона. Ключевое слово здесь — сцепления. Это не тест самой краски в отрыве от стекла. Это тест системы. Бетон взаимодействует с материалом, и это взаимодействие влияет на итоговый результат. Стандарт распространяется на лакокрасочные материалы, штукатурки, гидроизоляционные составы, напыляемые покрытия.

Область применения охватывает все стадии жизненного цикла конструкции. На этапе проектирования данные испытаний помогают выбрать материал. На этапе приемки — подтвердить качество партии. На этапе эксплуатации — диагностировать причины дефектов. Если у вас объект в зоне высокой влажности, например, автомойка или подземный паркинг в Санкт-Петербурге, без этих данных работать вслепую нельзя.

Важно понимать разницу между адгезией и когезией. Адгезия — это прилипание одного материала к другому. Когезия — это внутренняя прочность самого материала. ГОСТ 28574-2014 позволяет определить, где именно произойдет разрыв. В слое клея, в слое краски или в теле бетона. Для инженера это критическая информация. Если рвется бетон — значит, краска держится крепко. Если рвется граница — значит, подготовка была плохой.

Стандарт обязателен к исполнению при сертификации материалов для ответственных конструкций. Лаборатории, проводящие испытания, должны быть аккредитованы в национальной системе. Протокол, выданный неизвестной фирмой без аттестата, не имеет юридической силы при сдаче объекта технадзору. Точка.

Для технолога этот документ — база. В нем прописаны условия, при которых сравнение материалов становится корректным. Нельзя сравнивать краску, испытанную на гладкой плите, с краской на шероховатом бетоне. Результаты будут разными. ГОСТ 28574-2014 требует учета состояния основания. Это приближает лабораторные условия к реальным.

Применение стандарта возможно как в лабораторных условиях на образцах-спутниках, так и на натурных конструкциях. Это уникальная возможность. Вы можете проверить не только то, что было нанесено в идеальных условиях цеха, но и то, что получилось у маляра на высоте десяти метров при ветре и пыли. Практическая ценность метода огромна.

Физика адгезии и суть метода отрыва

В основе метода лежит прямой отрыв нагруженного штампа. Принцип прост, но требует высокой точности исполнения. На покрытие с помощью специального клея фиксируется металлический диск или пакет. После полимеризации клея производится его отрыв от поверхности с помощью прибора-адгезиметра. Регистрируется усилие отрыва и характер разрушения.

Физика процесса заключается в создании нормального растягивающего напряжения перпендикулярно поверхности покрытия. Нагрузка должна нарастать плавно. Резкий рывок даст искаженные данные. Стандарт требует скорости нагружения не более 1 МПа/с. Это примерно одна атмосфера в секунду. Кажется, что медленно, но для хрупких материалов это важно.

Кажется, что всё просто. Приклеил, оторвал, записал. Но дьявол в деталях. Качество клея для фиксации штампа имеет решающее значение. Если клей слабее, чем покрытие, он оторвется сам. Вы получите ложно низкий результат. Поэтому стандарт требует использования клеев с прочностью на отрыв не менее 5 МПа. Обычно это двухкомпонентные эпоксидные составы.

Температура и влажность в месте испытаний должны фиксироваться. Адгезия многих полимеров зависит от температуры. Эпоксидка на морозе становится хрупкой, на жаре — мягкой. Поэтому испытания на улице зимой могут показать результаты, отличные от летних. Это нужно учитывать при приемке. Проверяли на практике. Однажды зимой адгезиметр показал брак, а летом та же партия прошла тест.

Расчет ведется по формуле, учитывающей площадь штампа и максимальное усилие отрыва. Итоговый показатель — прочность сцепления в мегапаскалях. Для защитных покрытий по бетону нормативы могут различаться в зависимости от проекта. Обычно требуют не менее 1,5-2,0 МПа. Но цифра без типа разрушения ничего не значит.

Встречали случаи, когда штампы клеили на грязную поверхность. Пыль работала как смазка. Адгезия падала в разы. Поэтому обезжиривание площадки перед приклейкой штампа — обязательная процедура. Ацетон или растворитель, чистая ветошь. Без вариантов.

Оборудование и калибровка приборов

Фундамент испытаний — это исправный прибор. ГОСТ 28574-2014 жестко регламентирует параметры адгезиметра. Прибор должен обеспечивать плавное нарастание нагрузки. Рывки недопустимы. Погрешность измерения усилия не должна превышать 2%. Это высокий класс точности для строительной площадки.

Испытательные штампы бывают разных диаметров. Стандарт допускает 50, 40, 30, 20 или 14 мм. Выбор диаметра зависит от ожидаемой прочности и типа основания. На практике часто сталкиваюсь с тем, что для грубых бетонов и толстослойных покрытий целесообразно использовать штампы большего диаметра. 50 мм дают более репрезентативную среднюю величину, нивелируя неровности. Маленький штамп на 14 мм может попасть на каверну в бетоне и показать ложный минимум.

Поверхность штампа должна быть чистой и шероховатой для лучшего сцепления с клеем. Ржавчина или масляная пленка на стальном диске ухудшат контакт. Перед каждым циклом испытаний штампы нужно осматривать и при необходимости зачищать. Это мелочь, но она влияет на результат.

Калибровка прибора — отдельная тема. Адгезиметр должен проходить поверку регулярно. В протоколе испытаний обязательно указывают номер свидетельства о поверке. Без этого документ могут не принять при экспертизе проекта. Лаборатории, которые экономят на поверке, рискуют репутацией заказчика.

Выдержка образцов перед испытаниями — обязательна. Клей должен полностью полимеризоваться. Если начать отрыв раньше, соединение будет слабым. Стандарт требует выдержки согласно инструкции к клею. Обычно это 24 часа при нормальной температуре. В холодное время года срок увеличивается. Сомневаетесь? Подождите лишние сутки. Это дешевле, чем переделывать работу.

Встречали случаи, когда приборы использовали с севшими батарейками. Электроника начинала глючить, показания плавали. Контроль заряда оборудования — обязанность лаборанта. На объекте под Екатеринбург проверяли — один прибор врал на 15% из-за низкого напряжения. Заменили элементы питания — данные пришли в норму. Считали на объекте — 22 месяца вышло до следующей поверки.

Подготовка поверхности и образцов

Процесс подготовки начинается с выбора места испытания. Поверхность должна быть ровной, без видимых дефектов в зоне приклейки штампа. Если бетон бугристый, штамп не приляжет плотно. Образуются пустоты, заполненные клеем. При отрыве нагрузка распределится неравномерно. Результат будет занижен.

Зачистка площадки производится механически или химически. Удаляются загрязнения, пыль, масляные пятна. Обезжиривание обязательно. Даже следы от пальцев могут снизить адгезию. Используется ветошь, смоченная растворителем. После обезжиривания касаться поверхности руками нельзя.

Количество испытаний — минимум 6 на одно определяемое покрытие или участок конструкции. Результат вычисляется как среднее арифметическое. Шесть точек — это статистика. Одна точка — это случайность. Разброс данных не должен превышать определенного процента. Если один образец показал результат, сильно отличающийся от пяти других, его исключают и проводят повторный тест.

Герметизация краев штампа иногда требуется, чтобы влага не попала под клей во время выдержки. Особенно если испытания идут на улице. Дождь или роса могут размочить клеевой шов. Используют пластилин или специальную мастику. Главное — изоляция пути влаги мимо образца. Любая щель — брак испытания.

В ходе теста лаборант ведет журнал. Температура, влажность, усилие отрыва, тип разрушения для каждого штампа. Эти первичные данные должны храниться в лаборатории. При возникновении споров с заказчиком можно поднять журнал и проверить ход эксперимента. Прозрачность процесса повышает доверие к результату. Честно?

Особое внимание уделяют краям образца. Если покрытие нанесено с нахлестом или есть дефекты рядом, это может повлиять на распространение трещины при отрыве. Стандарт требует четкой геометрии зоны испытания. Края должны быть ровными, без потеков, которые могут нарушить перпендикулярность нагрузки.

Проведение испытаний и фиксация данных

Процесс испытаний монотонный, но требует дисциплины. Прибор устанавливается на штамп. Тяга начинается плавно. Оператор следит за показаниями манометра или дисплея. В момент отрыва фиксируется максимальное значение. Это пиковая нагрузка. После отрыва штамп снимается, поверхность осматривается.

Весы и приборы должны иметь точность до требуемых значений. Погрешность в десятые доли мегапаскаля может изменить вердикт. Калибровка датчиков давления должна быть действующей. В протоколе испытаний обязательно указывают тип прибора и дату последней поверки. Без этого документ могут не принять при сдаче объекта.

Фиксация характера разрушения — ключевой этап. После отрыва смотрят, где остался материал. На штампе, на бетоне или разделилось по границе. Это фотографируют или описывают в процентах. Визуальная оценка дополняет цифровые данные. Протокол без описания типа разрушения считается неполным.

Если отрыв произошел по клею, испытание недействительно. Значит, клей был слабее покрытия. Нужно переклеивать штамп на другой состав. Если отрыв произошел по бетону, но бетон был рыхлый, это тоже нюанс. Прочность покрытия выше прочности основания. Это хороший знак для краски, но плохой для бетона.

Встречали случаи, когда операторы торопились и дергали рычаг резко. Показатель завышался из-за инерции. Стандарт требует плавности. Механические приборы с гидравликой более надежны в этом плане, чем дешевые электронные с шаговыми моторами. Но и те, и другие требуют навыка. И всё.

Особое внимание уделяют времени проведения теста. Не стоит испытывать покрытия сразу после нанесения. Они должны набрать прочность. Для эпоксидных составов это может быть 7 суток, для полиуретанов — 14 суток. Ранний тест покажет низкую адгезию, хотя материал еще не встал. Это частая ошибка новичков.

Интерпретация результатов и типы разрушения

Стандарт устанавливает четкие правила интерпретации результатов. Это основа для объективного контроля качества. Цифра в мегапаскалях важна, но тип разрушения важнее. Стандарт выделяет три основных типа. Адгезионное разрушение — по границе раздела. Когезионное в покрытии — внутри слоя. Когезионное в бетоне — в теле основания.

Адгезионное разрушение (А) — наихудший вариант. Говорит о плохой подготовке основания или несовместимости материалов. Если вы видите чистый бетон на месте отрыва и чистый штамп с краской — это брак. Покрытие не прилипло. Причины могут быть разные: пыль, влага, масло, неправильный праймер.

Когезионное разрушение в покрытии (КП) — указывает на недостаточную прочность самого материала. Краска оторвалась от бетона, но часть осталась на бетоне, часть на штампе, разрыв внутри слоя. Это значит, что адгезия хорошая, но материал слабый. Возможно, нарушена рецептура или условия сушки. Требуется замена материала.

Когезионное разрушение в бетоне (КБ) — оптимальный тип. Разрыв произошел в теле бетона. На штампе и на основании остались куски бетона. Это свидетельствует о том, что прочность адгезии покрытия превышает прочность бетона на растяжение. Лучше уже не бывает. Покрытие держится крепче, чем сам бетон.

Раз за разом при приемке мы проверяем не только паспортное значение прочности, но и смотрим на характер разрушения. Если видим сплошное адгезионное разрушение при заявленных высоких значениях адгезии — это повод углубленно разбираться в причинах. Цифры могут быть подтасованы или получены на идеальном образце. Фото разрушения врут реже.

В таблице ниже приведено сравнение ключевых параметров для наглядности.

Как видно из сравнения, ГОСТ 28574-2014 — это единственный метод, дающий точное численное значение прочности. Методы по ГОСТ 31356 и 25808 — это быстрые инструменты для оперативного контроля технологами в ходе работ. Они не заменяют отрывной тест при официальной приемке. Риски.

Бюджет испытаний и экономика качества

Вопрос стоимости испытаний всегда стоит на повестке. Цена услуги в аккредитованной лаборатории варьируется в зависимости от региона и срочности. В Москве и Санкт-Петербурге тарифы выше, чем в регионах. Но экономить на этом пункте опасно. Дешевый протокол от фирмы без оборудования может стоить дороже из-за последствий.

Бюджет испытаний нужно закладывать на этапе проектирования. Обычно это несколько десятков тысяч рублей за серию тестов. По сравнению со стоимостью защиты крупного объекта это копейки. Однако эти данные позволяют избежать применения неподходящего материала. Расходы на переделку гидроизоляции фундамента исчисляются миллионами. Окупаемость входного контроля очевидна.

Некоторые застройщики пытаются обойтись сертификатами завода. Это допустимо для типовых объектов. Но для уникальных сооружений, мостов, резервуаров с агрессивной средой требуются проектные испытания. Производитель может изменить рецептуру, не уведомив всех. Только независимый тест покажет реальное положение дел.

Инвестиции в качественную диагностику материалов снижают риски претензий со стороны технадзора. При сдаче объекта наличие протоколов по ГОСТ 28574-2014 упрощает прохождение комиссий. Это экономит время и нервы прораба. Затраты на лабораторию включаются в смету на пусконаладочные работы.

Если бюджет ограничен, можно провести тесты только для критических узлов. Например, проверить покрытие для цоколя, а для внутренних стен использовать данные производителя. Рискованно, но иногда применимо. Главное — не экономить на тех участках, где доступ для ремонта будет невозможен после сдачи объекта. Между нами, лучше проверить всё.

Типичные ошибки и рекомендации инженера

На основе опыта работы с лабораториями и стройплощадками сформулирую ряд рекомендаций. Во-первых, всегда требуйте протокол с указанием типа разрушения. Если в документе написано просто «прочность 2 МПа», это подозрительно. Должно быть указано: «разрушение по бетону» или «по покрытию». Это гарантия честности теста.

Во-вторых, сверяйте условия испытаний с условиями на объекте. Если лаборатория тестировала при 20 градусах, а на стройке минус 10, данные могут не совпасть. Требуйте испытаний в условиях, близких к эксплуатационным. Или делайте поправку на температуру. Настаивайте на тесте той толщины, которая будет в реальности.

В-третьих, обращайте внимание на дату испытаний. Материалы стареют. Протокол пятилетней давности может не соответствовать текущей партии краски. Рецептуры меняются. Для ответственных объектов лучше тестировать свежую партию из той же серии, что пойдет в работу. Проходили проверку временем.

В-четвертых, проводите выборочный контроль на объекте. Отберите образцы бетона с реальной конструкции или сделайте кубики из той же смеси. Покройте их материалом и отправьте в лабораторию. Это даст самую честную картину. Не полагайтесь слепо на бумажки из офиса поставщика.

В-пятых, учитывайте человеческий фактор. Маляр может забыть обезжирить поверхность. Прораб может поторопить с сушкой. Адгезиметр покажет правду. Используйте его как инструмент воспитания дисциплины в бригаде. Если работники знают, что будет тест, они работают качественнее. И всё.

И последнее. Не смешивайте материалы разных производителей в одной системе. Грунтовка одного бренда, краска другого. Их совместимость не гарантирована. Адгезия системы может измениться непредсказуемо. Используйте комплексные решения от одного поставщика. Без вариантов.

Вопросы и ответы по стандарту

Можно ли проводить испытания на старых бетонных конструкциях?

Стандарт допускает испытания на натурных конструкциях. Старый бетон может иметь измененную структуру пор. Для оценки существующих объектов это основной метод. Но нужно учитывать прочность самого бетона. Если он слабый, отрыв произойдет по нему, даже если краска держится отлично.

Сколько времени занимает полный цикл испытаний?

Минимум 24 часа на полимеризацию клея плюс время на подготовку и сам отрыв. В лаборатории с очередью это может занять несколько дней. Экспресс-методов в этом стандарте не предусмотрено. Торопить лабораторию бесполезно, химия требует времени.

Что делать, если результаты не совпали с паспортом материала?

Запросить повторные испытания. Если расхождение подтвердится, составить акт о несоответствии. Производитель обязан объяснить причины или заменить партию. Использовать такой материал на объекте нельзя. Это риск аварии.

Влияет ли толщина покрытия на адгезию?

Да, косвенно. Толстые слои могут иметь внутренние напряжения, которые снижают прочность сцепления. Тонкие слои часто держатся лучше. Но норма адгезии обычно не зависит от толщины прямо, если технология соблюдена. Важно тестировать ту толщину, что в проекте.

Нужно ли тестировать каждый цвет отдельно?

Нет. Обычно тестируют базовый состав. Если цвета отличаются только колером в пределах допустимой нормы, данные считаются valid для всей линейки. Но это должно быть подтверждено производителем. Черная краска может отличаться от белой по свойствам пленки.

Заключение

ГОСТ 28574-2014 — это не просто бюрократический этап, а необходимый фильтр качества. В современном строительстве, где сроки сжаты, легко забыть о физике процессов. Но адгезия не ждет. Она работает сразу или не работает вовсе. Соблюдение стандарта при выборе материалов защищает инвестиции в объект.

Инженер должен понимать, что стоит за цифрами в протоколе. Адгезия — это связь между материалом и основанием. Ошибка в выборе ведет к отслоениям, коррозии, разрушению. Используйте аккредитованные лаборатории, требуйте полные отчеты, проверяйте тип разрушения. Тогда ваши объекты будут стоять долго. Цена спокойствия того стоит.
