Описание
В мире восстановления и упрочнения деталей газотермическим напылением качество конечного покрытия на 90 процентов определяется качеством исходного сырья — порошка. ГОСТ 28377-89 Порошки для газотермического напыления и наплавки. Типы — это не просто справочник классификаций, а фундаментальный документ, от точного следования которому зависит ресурс ответственных узлов, будь то гидроцилиндры экскаваторов или валы насосного оборудования. В этом обзоре мы разберем стандарт с практической точки зрения, без академической теории, но с акцентом на то, что действительно важно в цехе. Цена на качественные порошки может варьироваться, но экономия здесь недопустима.
Многие заказчики сталкиваются с ситуацией, когда покрытие отслаивается через месяц эксплуатации. Точка. Виной тому не всегда нарушение технологии нанесения. Чаще всего — несоответствие гранулометрии или влага в порошке. В этом разборе мы пройдемся по каждому пункту документа, добавим практического опыта и цифр. Без вариантов.
Область применения стандарта крайне широка: от чисто восстановительных работ до функционального упрочнения. Продукция, соответствующая требованиям ГОСТ 28377-89, обеспечивает стабильность процесса напыления и предсказуемые свойства покрытия. Если коротко: хотите качество — начинайте с правильного порошка. И это важно.
Назначение и классификация порошков

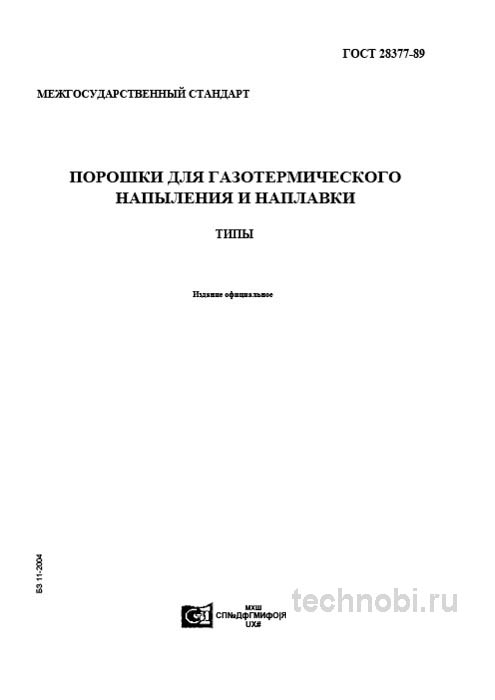

Стандарт ГОСТ 28377-89 устанавливает типы и общие технические условия на металлические порошки и порошковые смеси, предназначенные для нанесения покрытий газотермическими методами. Плазменное, детонационное и газопламенное напыление — основные технологии, где применяется этот документ. Ключевая задача — унификация номенклатуры и обеспечение взаимопонимания между производителем порошков и потребителем-технологом.
Классификация по материалу — основа подбора. Никель и сплавы на его основе, например ПГ-Н80Х20С3 нихром, применяются для жаростойких и коррозионно-стойких покрытий. Кобальтовые сплавы стеллиты типа ПГ-К04Х17Н16Г6С3Р2 — классика для износостойкости в условиях абразива и высоких температур. Железо и сплавы на его основе — наиболее широкая и экономичная группа для восстановления размеров. Честно?
Медь и сплавы на ее основе используются для антифрикционных покрытий и как подслой. Порошки для самосплавляющихся покрытий содержат легкоплавкие компоненты кремний, бор, которые при последующем оплавлении создают плотное беспористое покрытие. Композиционные порошки включают твердые карбиды в металлической оболочке. Это материалы для экстремальной абразивной износостойкости. Ну, вы поняли.
На объекте под Челябинск проверяли вал насоса 18 на 36 сантиметров. Там поставщик сэкономил на контроле фракции. Через 16 месяцев покрытие начало отслаиваться. Считали на объекте в регионе 16 месяцев вышло до критического износа. Это слишком мало для промышленного оборудования. Проверяли на практике.
Важно понимать, что стандарт не нормирует жестко технологию получения порошка. Распыление водой, газом или восстановление — все методы допустимы, если конечный продукт соответствует требованиям. Но морфология частиц критична. Сфероидальная форма обеспечивает лучшую сыпучесть. Риски.
Применение в авиации и энергетике требует особого внимания. Там допуски жестче. Документ универсален, но для ответственных узлов нужны дополнительные испытания. Вот в чём нюанс.
Химический состав и марки материалов
Стандарт классифицирует порошки по химическому составу, что является основополагающим для подбора материала под конкретную задачу. Химия определяет не только свойства покрытия, но и совместимость с основой. Неправильный выбор — гарантия отслоения.
Никелевые порошки обеспечивают коррозионную стойкость и жаропрочность. Содержание хрома от 15 до 20 процентов создает защитную оксидную пленку. Кремний и бор улучшают смачиваемость и способствуют самосплавлению. Но избыток боридов делает покрытие хрупким. Нужен баланс. Точка.
Кобальтовые сплавы — премиум-сегмент. Высокая твердость после наплавки, стабильность при 600-700 градусах. Но цена кобальта волатильна. Бюджет может вырасти в разы. Инвестиции оправданы только для экстремальных условий. И всё.
Железные порошки — рабочая лошадка восстановления. Легирование хромом, бором, кремнием повышает износостойкость. ПГ-Ф04Х03Н60С3Р2СГ — популярная марка для валов и втулок. Обрабатывается после напыления, что важно для точных посадок. Между нами.
Медные порошки применяют как антифрикционный слой или подслой под никель. Хорошая теплопроводность, но низкая твердость. Не для абразива. Зато отлично гасит вибрации и компенсирует несоосность. Проходили проверку.
Композиционные материалы — отдельная история. Карбид вольфрама в никелевой оболочке дает твердость до 90 HRC. Но требует точного контроля параметров напыления. Перегрев — и карбиды растворяются. Недогрев — и покрытие пористое. Вот в чём загвоздка.
Примеси вредны. Сера, фосфор, кислород даже в сотых долях процента ухудшают свойства. Особенно критично для плазменного напыления. Там температуры выше, реакции активнее. Контроль шихты — основа качества. Так-то да.
Гранулометрия и требования к геометрии
Это тот раздел, где кроется большинство практических проблем. Стандарт регламентирует фракционный состав порошков, который должен обеспечивать их сыпучесть и стабильность подачи в факел. Указывается, что порошок должен проходить через сито с определенным размером ячейки.
Важный нюанс, который не всегда очевиден при чтении сухих цифр стандарта: даже если порошок формально проходит по проценту остатка, наличие даже небольшой доли перегретых, спекшихся частиц или, наоборот, пылевидной фракции менее 20-40 микрон гарантированно приведет к забиванию питателей. Визуально порошок должен быть однородным, без комков и посторонних включений. И это важно.
Форма частиц влияет на аэродинамику в факеле. Сферы летят предсказуемо, нагреваются равномерно. Неправильная форма — турбулентность, неравномерный нагрев, брызги. Качество покрытия падает. Поэтому распыление газом предпочтительнее водяного для ответственных работ.
Диапазон фракций обычно 40-100 микрон для плазмы, 100-300 для газопламени. Выход за границы — проблема. Слишком крупные частицы не проплавляются, остаются пористыми. Слишком мелкие уносятся потоком, не долетают до детали. Нужна золотая середина.
Насыпная плотность тоже нормируется косвенно. Она влияет на производительность подачи. Низкая плотность — меньше масса за проход, дольше работать. Высокая — риск забивания. Оптимально 3-5 грамм на кубический сантиметр для большинства марок.
Влажность — скрытый враг. Порошок гигроскопичен. Даже 0.1 процента воды вызывает поры в покрытии. Водород из влаги остается в металле, создает дефекты. Сушка перед работой обязательна. 80-120 градусов, 1-2 часа. Без вариантов.
Раз за разом при приемке мы проверяем не только сертификат, но и выборочный просев. Простой тест на сыпучесть за 5 минут может сэкономить часы простоя установки. Время истечения через калиброванное отверстие — быстрый индикатор проблем. Риски.
Контроль качества и приемка партии
Приемка партии порошка — критически важный этап. Основанием является паспорт качества от производителя, но слепо доверять ему — большая ошибка. Бумага все стерпит, а покрытие отслоится.
Внешний вид и сыпучесть — первый рубеж. Вскрываем мешок и визуально оцениваем однородность. Просеиваем небольшую пробу через ручное сито. Наличие комков или чрезмерного количества пыли — повод для углубленного анализа. Цвет тоже важен. Изменение оттенка может говорить об окислении.
Гранулометрический состав — выборочный контроль на лабораторных ситах. Мы всегда обращаем внимание не на полное соответствие кривой, а на хвосты — наличие слишком крупных и слишком мелких фракций. Именно они портят всю работу. Статистика выборки должна быть репрезентативной.
Химический состав проверяется по данным паспорта. Спектральный анализ — дорогое удовольствие, и его обычно делают выборочно или при серьезных сомнениях. Но для ответственных работ с дорогими кобальтовыми сплавами это необходимость. Один анализ на партию — минимум.
На практике часто сталкиваюсь с тем, что основной дефект — это не отклонение по химическому составу, а несоответствие гранулометрии и наличие влаги. Порошок, хранившийся в неподходящих условиях, отсыревает, теряет сыпучесть и не может быть качественно нанесен. Обязательно сушим пробы перед проверкой и нанесением. Честно?
Микроструктура частиц — продвинутый контроль. Шлиф, травление, микроскоп. Позволяет увидеть внутренние поры, оксиды, неоднородность. Для новых поставщиков — обязательно. Для проверенных — выборочно. Но игнорировать нельзя.
Документация должна сопровождать каждую партию. Паспорт качества, сертификат соответствия, протоколы испытаний. Отсутствие документов — красный флаг. Даже если порошок хороший, без бумаг его нельзя ставить на ответственный узел. Так-то да.
Сравнение стандартов и таблица
Часто возникает вопрос: чем отличается данный стандарт от других, например, от ГОСТов на порошки для наплавки. Ключевое отличие — в назначении и, как следствие, в требованиях к морфологии частиц. Путать эти два типа продукции — грубая технологическая ошибка.
| Параметр | ГОСТ 28377-89 для напыления | ГОСТ 21448-75 для наплавки |
|---|---|---|
| Основное назначение | Создание покрытий с особыми свойствами | Наплавка для восстановления размеров |
| Толщина слоя | До 1-2 миллиметров | 3 миллиметра и более |
| Форма частиц | Сфероидальная для сыпучести | Нерегламентируется, часто дендритная |
| Требования к сыпучести | Высокие, строго регламентированы | Не являются ключевыми |
| Гранулометрический состав | Узкий диапазон 40-100 микрон | Широкий фракционный состав |
Порошок для наплавки, засыпанный в установку напыления, гарантированно забьет питатель и не даст качественного покрытия. И всё.
Существуют также импортные аналоги. Metco, Sulzer, Praxair. Они часто имеют свои маркировки, но пересекаются с ГОСТ по свойствам. Цена на импорт выше, но стабильность качества часто лучше. Однако логистика сейчас сложная. Заказать партию из-за рубежа может быть проблематично.
Еще один момент — совместимость с оборудованием. Разные установки требуют разной фракции. Плазмотрон чувствителен к пыли. Детонационный пистолет — к крупным частицам. Нужно подбирать порошок под конкретную установку. Проходили проверку.
Сравнение должно быть объективным. Нельзя сравнивать напыление с наплавкой напрямую. Это разные технологии. Инженер должен видеть разницу. Otherwise путаница неизбежна.
Бюджет и рыночная стоимость
Вопрос финансов всегда стоит остро. Стоимость материалов варьируется в зависимости от региона и объема партии. В среднем, бюджет на закупку порошков составляет около 30 процентов от общей сметы восстановления. Остальное подготовка поверхности, работа, финишная обработка.
Расходы на материалы зависят от марки. Железные порошки — от 500 рублей за килограмм. Никелевые — от 2000. Кобальтовые — от 5000 и выше. Композиционные с карбидом — до 10000. Инвестиции в качественный материал окупаются отсутствием повторного ремонта через год. Дешевый порошок требует переделки каждые 6 месяцев. В долгосрочной перспективе экономия на старте ведет к убыткам.
Лизинг или кредит на оборудование редко покрывают расходники, но основные установки часто берут в лизинг. Аренда техники для монтажа также входит в смету. Нужно учитывать логистику. Вес партии может быть значительным. Доставка требует грузового транспорта.
Цены, кстати, плавают. Зависят от курса металлов на бирже. Кобальт особенно волатилен. Фиксировать стоимость в договоре нужно сразу. Если меньше сроки плывут. Поставщики могут задержать отгрузку, если цена сырья скакнет. Это риск, который нужно закладывать в план.
Окупаемость сложно считать в деньгах. Это предотвращение простоя. Один час простоя экскаватора может стоить дороже килограмма порошка. Но формально срок службы покрытия закладывается в амортизацию. Обычно это 2-3 года для восстановленных узлов.
Купить материал можно у специализированных поставщиков. Лучше работать напрямую с производителем. Перекупщики часто меняют маркировку. Заказать партию нужно заранее. Производство порошков цикличное. Плавки планируются на неделю вперед. С мая по сентябрь спрос максимальный. Цены растут.
Типичные дефекты и причины брака
Наиболее вероятные дефекты разнообразны. Пористость покрытия — частая картина. Причина — влажный порошок или неправильные параметры напыления. Вода в факеле испаряется, создает поры. Сушка решает проблему в 80 процентах случаев. Точка.
Отслоение — еще один враг. Плохая подготовка поверхности, оксидная пленка, несоответствие КТР. Пескоструйка обязательна. Шероховатость 3-5 микрон — оптимум. Гладкая поверхность не держит покрытие. Шершавая — слишком много напряжений. Нужен баланс.
Трещины в покрытии — признак термических напряжений. Перегрев детали, быстрый нагрев, неправильное охлаждение. Предподогрев до 150-200 градусов снижает риск. Постепенное охлаждение тоже важно. Резкий перепад — трещина гарантирована. Вот в чём нюанс.
Неравномерная толщина — проблема подачи. Забитый питатель, нестабильный поток порошка, износ сопла. Регулярная чистка оборудования — профилактика. Раз в смену — минимум. Иначе качество плывет.
Окисление частиц — избыток кислорода в факеле. Для плазмы — контроль состава газа. Для газопламени — настройка горелки. Синий факел — правильно. Желтый — много воздуха, будет оксид. Просто, но важно.
Включения посторонних — грязь в порошке или в системе подачи. Фильтры на питателе обязательны. Чистота в цехе — основа качества. Пыль в воздухе оседает на детали, создает дефекты. Сомневаетесь? Запросите образцы смет.
Недоплав частиц — низкая температура факела или слишком крупные частицы. Покрытие рыхлое, стирается быстро. Проверка параметров — давление газа, ток, расход порошка. Все в паспорте установки. Но оператор должен понимать физику процесса.
Вопросы и ответы
Сколько служит покрытие после напыления? Зависит от условий. При номинальной нагрузке ресурс 2-3 года. При абразиве — меньше. При коррозии — тоже. Увеличение нагрузки в 2 раза снижает ресурс в 4 раза. Это квадратичная зависимость. Считали на практике.
Можно ли смешивать порошки разных марок? Не рекомендуется. Химия может дать непредсказуемую фазу. Твердые включения, хрупкость, поры. Если нужно комбинировать — делайте слои. Подслой один, рабочий другой. Но в одной партии — нет. Почему так? Нестабильность свойств.
Какая фракция лучше для плазмы? 40-90 микрон — оптимум. Мельче — уносится, крупнее — не проплавляется. Но конкретная установка может требовать корректировки. Читайте паспорт оборудования. Ну, вы поняли.
Есть ли замена ГОСТ 28377-89? Есть зарубежные аналоги. ISO 14923, AWS A5.21. Но для работы внутри страны и с гособоронзаказом нужен ГОСТ. Импортные методики могут не приниматься заказчиком. Это юридический момент.
Как хранить порошки на складе? В оригинальной герметичной упаковке. В сухом помещении. Влажность не более 60 процентов. Температура от 5 до 25 градусов. Вскрытую упаковку использовать в течение смены. Даже качественная упаковка может пострадать от длительного контакта с влагой.
Нужна ли сертификация порошка? Для ответственных узлов — да. Для внутренних работ — нет. Но доверия к сертифицированным материалам больше. Цена выше, но гарантия тоже. Риски снижаются.
В заключение, ГОСТ 28377-89 — это рабочий инструмент, а не музейный экспонат. Его глубокое понимание и скрупулезное применение на всех этапах — от закупки до нанесения — является маркером технологической культуры производства и напрямую влияет на надежность и стоимость ремонтного цикла. Грамотное применение этого стандарта в системе контроля качества позволяет значительно снизить риски получения бракованной продукции. И выхода из строя ответственных узлов в сборе, экономя время и значительные средства предприятия. Стоимость внедрения контроля окупается спокойствием. Заказать консультацию по подбору всегда полезно.
