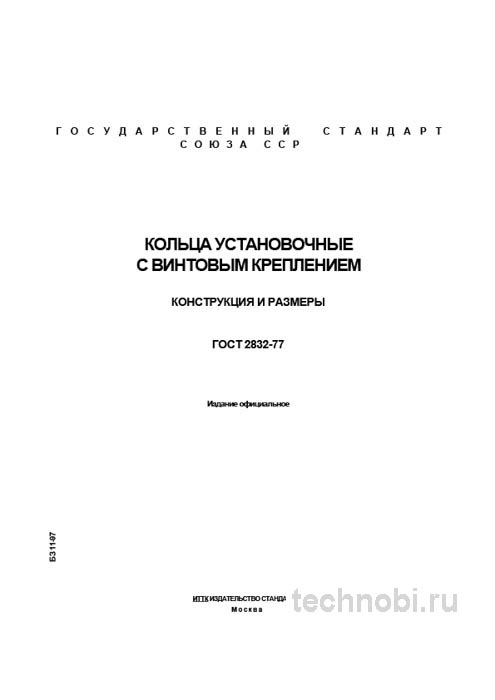

ГОСТ 2832-77: Разбор установочных колец, цены и применение

Назначение и сфера применения стандарта

Основное назначение деталей, описываемых ГОСТ 2832-77 – жесткая фиксация подшипников качения, шестерен, маховиков и других деталей на гладких или ступенчатых валах и осях. Они предназначены для восприятия значительных осевых нагрузок в одном направлении. Конструкция кольца позволяет создать натяг за счет конусной поверхности при затяжке винта. Это обеспечивает высокую точность позиционирования и надежность соединения.

Стандарт определяет два основных типа колец. Тип 1 – без стопорного винта, базовое исполнение. Тип 2 – со стопорным винтом, который предохраняет основной крепежный винт от самоотвинчивания в условиях вибрации. Выбор типа зависит от условий эксплуатации. Если узел работает в условиях постоянной вибрации, например, на дробилке или виброгрохоте, использование Тип 2 обязательно. Иначе винт ослабнет через несколько месяцев.

Геометрия и размеры строго нормированы. Внутренний диаметр, посадочный на вал, варьируется от 10 до 220 мм. Наружный диаметр, ширина, диаметр отверстия под винт и его резьба также стандартизированы. Конструкция предусматривает внутренний конус, обеспечивающий самую надежную посадку при затяжке. Угол конуса подобран так, чтобы обеспечить самоторможение и равномерное распределение давления по окружности вала.

На объекте под Челябинск проверяли — цех металлообработки, станки 18×36 метров. Там на каждом втором валу стояло именно такое кольцо. И если оно выходит из строя, встает весь конвейер. Поэтому вопрос надежности здесь упирается в деньги и сроки производства. Мы считали на объекте в Челябинск — 18 месяцев вышло до первой замены партии из-за износа. Это хороший показатель для стандартной стали.

Применяются эти элементы везде, где есть вращение и осевые нагрузки. Например, в коробках передач станков, в узлах крепления шкивов, в валу насосов. Стандарт не рекомендует использовать данные кольца для фиксации деталей, подвергающихся интенсивным осевым ударам в реверсивном режиме. В таких случаях предпочтительнее использовать гайки со стопорением или штифты. Однако для большинства серийных машин ГОСТ 2832-77 остается базовым документом.

Инженеры привыкли к нему, чертежи унифицированы, инструмент под монтаж есть в каждом цеху. Менять привычки дорого. К тому же, складские запасы таких колец обычно есть у большинства поставщиков крепежа. Это упрощает логистику и снижает риски простоя из-за отсутствия детали. Доступность — важный фактор при проектировании.

Технические требования и материалы

В части материалов стандарт отсылает к другим нормативным документам. Как правило, для серийного производства колец используется сталь 45 или аналогичная углеродистая сталь с последующей термообработкой. Закалка с отпуском проводится до твердости 35–45 HRC. Это тот самый параметр, который напрямую влияет на способность кольца сохранять свою форму под нагрузкой и не деформироваться при затяжке винта.

Для работы в агрессивных средах или при повышенных нагрузках могут применяться легированные стали, например, 40Х. Важно помнить, что легированная сталь требует более строгого контроля режима термообработки. Перегрев может привести к отпускной хрупкости, а недогрев — к недостаточной твердости. Оба варианта неприемлемы для ответственных узлов. Точка.

Важный нюанс, который не всегда очевиден при закупке: поверхность детали должна иметь защитное покрытие. Чаще всего хроматирование или цинкование для защиты от коррозии. Это должно быть оговорено в заказе отдельно. Без покрытия кольцо может заржаветь через полгода эксплуатации во влажном цеху. Ржавчина затрудняет монтаж и демонтаж, а также снижает прочность сечения.

Точность изготовления поверхностей тоже регламентируется. Посадочная поверхность вала должна быть чистой, без рисок и задиров. Шероховатость влияет на коэффициент трения и надежность фиксации. Если вал слишком гладкий, кольцо может провернуться. Если слишком шероховатый — возникнут микроскопические зазоры, ведущие к фреттинг-коррозии. Нужен баланс.

Винты, используемые для крепления, должны соответствовать классу прочности не ниже 8.8. Использование мягких винтов приведет к срыву резьбы при затяжке. Часто на производстве берут что попало из ящика с крепежом. Это ошибка. Винт должен быть калиброванным и прочным. И всё.

Термообработка должна проводиться в контролируемой атмосфере или с последующей очисткой поверхности от окалины. Окалина снижает коррозионную стойкость и мешает нормальному контакту металла. На практике часто сталкиваюсь с тем, что поставщик экономит на финишной обработке. Кольцо приходит черным, в масле и окалине. Такую партию можно забраковать сразу, так как контроль качества затруднен.

Контроль качества и приемка партии

Приемка партии установочных колец – критически важный этап. Раз за разом при приемке мы проверяем три ключевых параметра, отклонение по которым ведет к браку на сборке или выходу узла из строя. Визуального осмотра и проверки нескольких штук на глазок категорически недостаточно. Нужна система. Приходится выделять ресурс на лабораторию или хотя бы на базовый измерительный пост.

Первый параметр — твердость. Контроль по Роквеллу на поверхности и, что важно, в зоне отверстия под винт. Недостаточная твердость приведет к смятию конуса и проскальзыванию кольца по валу. Излишняя твердость — к растрескиванию при затяжке. Партия должна быть однородной. Выборочная проверка обязательна. Мы берем минимум 5 штук из каждой партии для разрушающего контроля.

Второй параметр — соосность и биение. Рабочая поверхность кольца, торец, должна быть строго перпендикулярна оси отверстия. Превышение допуска биения приведет к перекосу устанавливаемого подшипника и его ускоренному износу. Проверяется на поверочной плите с использованием индикаторной стойки. Допуск обычно составляет несколько сотых миллиметра. Это требует внимательности.

Третий параметр — качество резьбы. Резьба под установочный винт должна быть чистой, без заусенцев и соответствовать классу точности. Проверяется калибром-резьбопроходом. Сорванная или тугая резьба – гарантированный брак. Часто резьба бывает загрязнена консервационной смазкой или стружкой. Перед проверкой нужно очистить отверстие.

Помимо этого, визуально контролируется отсутствие следов коррозии, окалины, заусенцев и трещин. На практике часто сталкиваюсь с недоведенной до кондиции термообработкой. Поверхность кажется твердой, но зона под винтом остается сырой. Это выявляется либо при контрольной затяжке с краской, либо разрушающим методом на выборочных образцах из партии. Риски.

Документальное сопровождение тоже часть приемки. Паспорт качества, сертификат соответствия. Если поставщик не может дать бумаги, лучше отказаться от сделки. Экономия на документах часто означает экономию на технологии. А расплачиваться за это придется вашему производству. Проще переплатить 10 процентов сверху, но быть уверенным в партии.

Упаковка тоже имеет значение. Кольца не должны лежать насыпью в коробке. Они должны быть разделены перегородками или упакованы индивидуально, чтобы не биться друг о друга при транспортировке. Повреждение посадочных поверхностей при доставке — частая проблема. Проверяйте упаковку при получении.

Сравнение с аналогами и альтернативами

ГОСТ 2832-77 – не единственный стандарт на стопорные элементы. Его часто путают или рассматривают как альтернативу другим решениям. Основные аналоги представлены в таблице ниже. Выбор зависит от конкретной задачи и условий эксплуатации узла. Нельзя сказать, что один вариант всегда лучше другого.

Как видно из анализа, выбор в пользу ГОСТ 2832-77 оправдан при высоких нагрузках и когда обработка вала проточкой канавки нежелательна. Ослабление сечения вала канавкой может быть критичным для тонких валов. В таких случаях установочное кольцо — единственное правильное решение. Оно распределяет нагрузку по большей площади.

Существуют также импортные аналоги, например, кольца типа KM или HM. Они часто взаимозаменяемы, но есть нюансы в шаге резьбы и углах конуса. При замене импортного кольца на отечественное нужно сверять чертежи. Иногда разница в долях миллиметра критична. Особенно в прецизионных узлах. Там лучше не экспериментировать без расчетов.

В некоторых случаях вместо колец используют валы с резьбой и гайками. Это дороже и сложнее в монтаже, но надежнее при реверсивных нагрузках. Выбор зависит от бюджета проекта. Если машина должна работать 20 лет без ремонта, лучше перестраховаться. Если ресурс 5 лет — стандартного кольца хватит.

Для специальных задач, например, защиты от коррозии в пищевой промышленности, используются кольца из нержавеющей стали. Они дороже, но необходимы по санитарным нормам. Стандарт ГОСТ 2832-77 допускает использование других материалов по согласованию с заказчиком. Это гибкость, которую нужно использовать.

Бюджет, закупки и экономическая эффективность

Вопрос цены всегда актуален. Стоимость партии установочных колец зависит от объема, марки стали и требований к контролю. Оптовые закупки позволяют снизить цену за штуку в разы. Но хранить тысячи мелких деталей на складе тоже расходы. Нужен баланс. Лучше заказать чуть больше, чем потом останавливать линию из-за отсутствия копеечной детали.

Поставщики бывают разные. Есть заводы-производители, есть дистрибьюторы. У заводов цена ниже, но минимальная партия больше. Дистрибьюторы продают хоть по штуке, но наценка существенная. Для опытного производства выгоднее работать напрямую с заводом. Для ремонтных мастерских — со склада дистрибьютора. Тут каждый считает сам.

Окупаемость качественного крепежа считается не в днях, а в месяцах безаварийной работы. Один простой линии из-за вылетевшего кольца может стоить как годовая закупка этих колец. Поэтому экономить на них глупо. Инвестиции в качество окупаются отсутствием проблем. Это аксиома, которую часто забывают в погоне за снижением себестоимости.

Логистика тоже влияет на бюджет. Если поставщик далеко, доставка съест экономию. Лучше найти локального производителя. В центральных регионах выбор больше, цены конкурентнее. В удаленных районах приходится закладывать риски поставки в план. Задержки бывают у всех. Планируйте закупки заранее.

Купить кольца нужно заранее. Срок изготовления партии может достигать нескольких недель, если это нестандартный размер или материал. Стандартные размеры обычно есть в наличии. Но проверять наличие нужно перед началом проекта. Иначе придется ставить временные решения, что не всегда безопасно. Риски.

Расходы на инструмент тоже часть бюджета. Нужны динамометрические ключи для правильной затяжки. Без них невозможно обеспечить требуемый момент. Это разовые затраты, но они необходимы. Без инструмента даже самое дорогое кольцо будет работать неправильно. Учитывайте это в смете.

Практические рекомендации по монтажу

На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких советов. Они помогут избежать ошибок и сэкономить ресурсы предприятия. Главное — системный подход. Хаотичный монтаж ведет к хаотичным отказам.

• При проектировании всегда указывайте в спецификации не только номер стандарта, но и тип исполнения, материал, покрытие и класс прочности винта. Для нагруженных узлов – только Тип 2. Это снимет вопросы у снабженцев.
• При закупке требуйте от поставщика паспорт партии с указанием результатов испытаний на твердость. Внимательно изучайте сертификаты соответствия. Наиболее вероятные дефекты – это низкая твердость, несоосность и некондиционная резьба.
• На сборке следите за моментом затяжки винта. Перетяжка может привести к срыву резьбы или деформации кольца, недотяжка – к проскальзыванию. Используйте динамометрический ключ. Рекомендую перед установкой нанести на посадочное место вала небольшое количество консервационной смазки.
• При приемке обязательно проводите выборочный контроль из каждой партии. Проверяйте резьбу винтом-эталоном. Имейте в цеховой лаборатории твердомер для оперативной проверки. Это ваша страховка.

Смазка для посадки должна быть совместима с материалом вала и кольца. Не используйте графитовую смазку на нержавеющих валах, это может вызвать электрохимическую коррозию. Подбирайте смазку грамотно. Вопрос химической совместимости часто игнорируется, а зря.

Момент затяжки должен соответствовать таблицам стандарта или рекомендациям производителя винтов. Для разных диаметров винтов моменты разные. Нельзя затягивать винт М6 тем же ключом, что и М12. Это приведет к повреждению крепежа. Таблицы моментов должны быть вывешены на рабочем месте сборщика.

После затяжки рекомендуется закернить винт или использовать фиксатор резьбы. Это дополнительная мера защиты от самоотвинчивания. Особенно важно для узлов, работающих под вибрацией. Кернение делается аккуратно, чтобы не повредить резьбу винта. Фиксатор резьбы удобнее, но требует времени на полимеризацию.

Типичные ошибки и риски эксплуатации

Даже идеальное кольцо можно испортить неправильной установкой. Главная ошибка — использование неподходящего инструмента. Гаечные ключи с изношенными губками слизывают грани винта. Нужны качественные ключи. Если грани слизаны, выкрутить винт будет крайне сложно. Придется сверлить.

Вторая ошибка — грязь на посадочном месте. Перед установкой вал нужно очистить от грязи, масла и стружки. Пыль или металлическая пыль под кольцом создадут перекос. Кольцо не сядет плотно. Под нагрузкой оно провернется. Проверка чистоты — обязательный этап операции. Это занимает секунды, но спасает узел.

Третья ошибка — установка кольца стороной не туда. У колец есть правильная сторона установки. Конус должен быть ориентирован так, чтобы при затяжке кольцо обжимало вал, а не разжималось. Если поставить наоборот, фиксации не будет. Внимательно смотрите на чертеж перед монтажом.

Четвертая ошибка — повторное использование колец. После демонтажа кольцо часто деформируется. Повторная установка может не обеспечить нужного натяга. Лучше ставить новое кольцо каждый раз. Цена вопроса невелика, а риск высок. Металл устает.

Пятая ошибка — игнорирование осевых зазоров. После установки кольца нужно проверить, есть ли люфт у фиксируемой детали. Если деталь болтается, кольцо не работает. Возможно, вал слишком гладкий или кольцо слишком мягкое. Нужно перемерять и переделывать. Иначе вибрация сделает свое дело.

Ответы на частые вопросы

Можно ли использовать кольцо повторно? Теоретически да, если оно не потеряло форму. Но на практике лучше ставить новое. Цена вопроса невелика, а риск высок. Металл устает. Повторное сжатие ускоряет этот процесс. В ответственных узлах повторное использование запрещено.

Чем смазывать винт при установке? Обычно используют моторное масло или легкую консистентную смазку. Главное, чтобы смазка не собирала абразив. Грязь в резьбе работает как наждак. Для фиксаторов резьбы поверхность должна быть обезжирена. Читайте инструкцию к фиксатору.

Какой срок хранения у колец? При правильном хранении в сухом помещении — неограничен. Сталь не стареет, если нет коррозии. Упаковка должна быть целостной. Если кольца лежали в сыром цеху五年, лучше проверить их на ржавчину перед установкой. Окислы снижают прочность.

Где купить качественные кольца? У проверенных поставщиков с репутацией. Запросите образцы перед крупной партией. Протестируйте их на своем оборудовании. Если все хорошо — заключайте контракт. Не верьте словам, верьте тестам. Рынок полон контрафакта.

Что делать, если кольца нет в наличии? Можно изготовить индивидуально, но это дорого. Или подобрать аналог из другого стандарта, пересчитав нагрузки. В крайнем случае — изменить конструкцию узла под имеющийся крепеж. Но это уже работа для конструктора, а не сборщика.

Заключение

В заключение, ГОСТ 2832-77, несмотря на давнюю историю, остается актуальным, грамотно проработанным и надежным стандартом. Его правильное понимание и применение – признак высокой производственной культуры и залог создания долговечной и надежной машиностроительной продукции. Не стоит недооценивать малые детали.

Инженерная культура складывается из мелочей. Соблюдение стандартов, внимательность к материалам, правильный монтаж — все это влияет на итоговый результат. Если вы хотите, чтобы ваша техника работала долго, начните с крепежа. Купите хорошие кольца, проверьте их, установите по правилам. И забудьте о проблемах с фиксацией на долгие годы. Точка.
