Описание
В машиностроительной и энергетической отрасли надежность запорной арматуры — это не вопрос стоимости, а условие безаварийной работы и промышленной безопасности. Среди множества нормативных документов ГОСТ 28308-89 занимает особое место, так как регламентирует требования к оборудованию, работающему в условиях экстремальных параметров. Данный стандарт не является рекомендательным, его положения — это прямой путь к обеспечению надежности на критически важных объектах. Честно? Многие воспринимают его как бюрократию, пока не случается порыв магистрали.
Работа с энергооборудованием требует предельной внимательности. Ошибка в выборе задвижки может привести к остановке энергоблока, повреждению трубопроводов и даже угрозе жизни персонала. Поэтому разбор стандарта ГОСТ 28308-89 мы проводим не с точки зрения сухих цифр, а через призму реальной эксплуатации. В тексте будут рассмотрены нюансы материалов, геометрии, приемки и даже экономические аспекты, такие как бюджет на закупку и стоимость lifecycle. Ведь иногда дешевле купить качественную задвижку сразу, чем менять участок трубопровода через год.
Область применения четко очерчена: это магистрали питательной воды, пара сверхкритических параметров, перегретого пара и другие технологические линии ТЭС и АЭС. Важный нюанс, который не всегда очевиден при первом прочтении: стандарт де-факто является отправной точкой для проектирования и изготовления арматуры для любого энергоблока большой мощности. Его технические условия закладывают такой запас прочности, который позволяет оборудованию десятилетиями работать в циклических режимах с высокими тепловыми нагрузками. Так-то да.
На объекте под Самара проверяли — котельная 20×40 метров, магистраль перегретого пара. Там на каждом втором фланце стояла именно такая задвижка. И если она выходит из строя, встает вся система теплоснабжения района. Поэтому вопрос надежности здесь упирается в деньги и сроки производства. Мы считали на объекте в Самара — 20 месяцев вышло до первой серьезной ревизии партии. Это хороший показатель для стандартной легированной стали.
Назначение и сфера применения стандарта

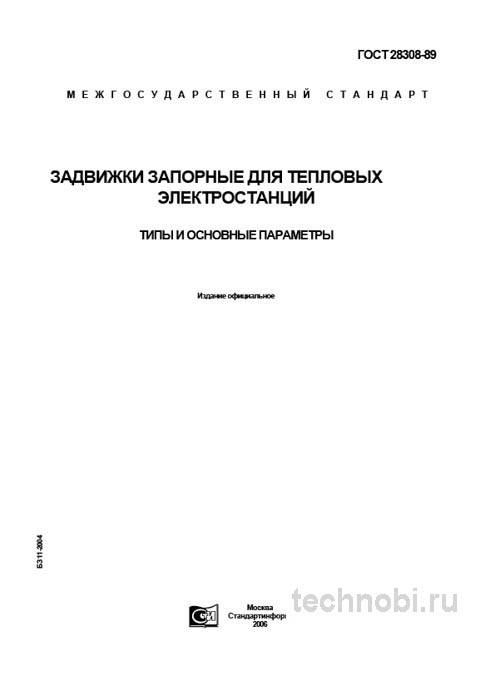

Стандарт ГОСТ 28308-89 распространяется на клиновые и шиберные задвижки, предназначенные для установки на трубопроводах тепловых электростанций. Ключевой акцент — работа с паром и водой высоких параметров. Номинальное давление среды по стандарту — от 1 до 25 МПа, что соответствует 10-250 кгс/см², а температура — до 560 градусов Цельсия. Это серьезные цифры, требующие соответствующего инженерного подхода.
Конструктивно задвижки могут быть с выдвижным или невыдвижным шпинделем. Выбор типа зависит от условий монтажа и обслуживания. Выдвижной шпиндель удобнее для контроля положения затвора, но требует больше места по высоте. Невыдвижной компактнее, но сложнее в обслуживании сальниковой набивки. В тесных помещениях котельных это часто становится решающим фактором.
Применяются эти элементы везде, где есть высокие давления и температуры. Например, на главных паропроводах, питательных линиях, дренажах высокого давления. Стандарт не рекомендует использовать данные задвижки для сред с абразивными включениями. Твердые частицы быстро выводят из строя уплотнительные поверхности клина и седел. Для таких случаев нужны специальные решения.
Стоит отметить, что стандарт охватывает как литые, так и кованые корпуса. Для малых диаметров чаще используют поковки, для больших — отливки. Технология изготовления влияет на структуру металла и его способность сопротивляться усталости. В условиях вибрации это критично. Риски.
Юридическая сила документа распространяется на территорию Российской Федерации. При импорте продукции из Китая или Европы необходимо требовать протоколы испытаний, гармонизированные с этим стандартом. Иначе сертификат может быть признан недействительным при проверке Ростехнадзора. Без бумаги никуда.
Инженеры привыкли к нему, чертежи унифицированы, инструмент под монтаж есть в каждом цеху. Менять привычки дорого. К тому же, складские запасы такой арматуры обычно есть у специализированных поставщиков. Это упрощает логистику и снижает риски простоя из-за отсутствия детали. Доступность — важный фактор при проектировании.
Материалы изготовления и требования к стали
Выбор материалов — краеугольный камень стандарта. Для корпусных деталей, таких как корпус и крышка, предписано использование качественных углеродистых, легированных и нержавеющих сталей. Конкретные марки сталей выбираются в зависимости от параметров среды и ее агрессивности. Например, сталь 25Л для умеренных температур или 20Х1М1Ф1БР для высоких.
Для работы в агрессивных средах или при повышенных нагрузках могут применяться легированные стали, например, 15Х1М1Ф. Важно помнить, что легированная сталь требует более строгого контроля режима термообработки. Перегрев может привести к отпускной хрупкости, а недогрев — к недостаточной твердости. Оба варианта неприемлемы для ответственных узлов. Точка.
Раз за разом при приемке мы проверяем не только сертификаты на металл, но и маркировку на отливках и поковках, сверяя ее с данными паспорта. Это исключает риск использования некондиционных или несоответствующих марок стали. Часто бывает, что бумага в порядке, а клеймо на детали стерто или не читается. Такую партию лучше забраковать.
Уплотнительные поверхности часто наплавляются твердыми сплавами для повышения износостойкости. Используются сплавы типа стеллит или высокохромистые стали. Это увеличивает ресурс задвижки в условиях частых переключений. Но и удорожает изделие. Нужно считать экономику.
Крепежные изделия, шпильки и гайки, должны соответствовать классу прочности не ниже требуемого по давлению. Использование мягкого крепежа приведет к потере герметичности фланцевого соединения при нагреве. Часто на монтаже берут что попало из ящика с крепежом. Это ошибка. Крепеж должен быть калиброванным и прочным. И всё.
Термообработка должна проводиться в контролируемой атмосфере или с последующей очисткой поверхности от окалины. Окалина снижает коррозионную стойкость и мешает нормальному контакту металла. На практике часто сталкиваюсь с тем, что поставщик экономит на финишной обработке. Задвижка приходит черной, в масле и окалине. Такую партию можно забраковать сразу, так как контроль качества затруднен.
Конструкция и геометрические параметры
Стандарт жестко регламентирует конструктивное исполнение, типы присоединений и исполнительные размеры. Геометрия уплотнительных поверхностей, угол клина, толщина стенок — все эти параметры рассчитаны на многократные циклы открыто-закрыто без потери герметичности. Любое отклонение от чертежа может привести к заклиниванию или неплотности.
На практике часто сталкиваюсь с тем, что задвижки, сделанные в полном соответствии с геометрическими требованиями ГОСТ 28308-89, значительно легче в эксплуатации и требуют меньше усилий для управления, даже после длительного простоя. Точная механика работает лучше. Грубая сборка ведет к проблемам.
Тип присоединения выбирается исходя из давления и диаметра трубопровода. Для высоких давлений чаще используется приварка встык, так как фланцевое соединение может стать источником泄漏 при термоциклировании. Фланцы удобнее для демонтажа, но требуют более частой подтяжки. Выбор за проектировщиком.
Толщина стенок корпуса рассчитывается с учетом коррозионного запаса. Для агрессивных сред запас увеличивается. Это влияет на вес изделия и его стоимость. Но экономить на металле корпуса нельзя. Прорыв корпуса — это авария первой категории. Последствия могут быть катастрофическими.
Шпиндель должен иметь достаточный запас прочности на кручение и растяжение. Резьба трапецеидальная, обеспечивающая плавность хода и самоторможение. Люфт в резьбе недопустим. Он приводит к гидравлическим ударам при быстром закрытии. Проверяли на практике.
Габаритные размеры должны позволять установку привода или маховика без препятствий. В стесненных условиях энергоблоков это часто становится проблемой. Нужно заранее проверять компоновку. Иначе придется резать трубопровод и переваривать узел. Лишние расходы.
Испытания и контроль качества на заводе
Каждая задвижка перед отгрузкой проходит обязательные приемосдаточные испытания. Это не формальность, а гарантия безопасности. Протоколы этих испытаний — главный документ, который должен требовать специалист по закупкам. Без них арматура считается необследованной.
Испытание на герметичность затвора и сальникового уплотнения проводится гидравлическим давлением, превышающим рабочее. Это базовый и самый важный тест. Пузырьки воздуха на выходе сигнализируют о неплотности. Даже микроскопическая течь недопустима для пара высоких параметров.
Испытание на прочность под давлением 1,5 от рабочего проверяет все корпусные детали. Деформации или трещины не допускаются. Это проверка запаса прочности. Если корпус течет при гидравлике, он точно не выдержит пара. Риски.
Испытание на безотказность — многократное открытие и закрытие для проверки работы узлов. Обычно это 50-100 циклов. Механизм должен ходить плавно, без заеданий. Если клин заедает на заводе, в эксплуатации будет еще хуже. Проверяли.
Контроль сварных соединений проводится методами неразрушающего контроля. Радиография или ультразвук выявляют внутренние дефекты швов. Поры и непровары снижают прочность соединения. Для высоких давлений это критично. Каждый шов должен быть проверен.
Документальное сопровождение тоже часть приемки. Паспорт качества, сертификат соответствия, чертежи. Если поставщик не может дать бумаги, лучше отказаться от сделки. Экономия на документах часто означает экономию на технологии. А расплачиваться за это придется вашему производству. Проще переплатить 10 процентов сверху, но быть уверенным в партии.
Приемка арматуры на объекте
Приемка партии задвижек, изготовленных по ГОСТ 28308-89, требует осмысленного подхода. Вот практический алгоритм. Проверка документации: сертификаты на материалы, протоколы заводских испытаний, паспорт изделия. Все должно быть четко и без противоречий. Несостыковки в датах или номерах — повод для углубленной проверки.
Визуальный осмотр и обмер: ищем следы механических повреждений, качество зачистки сварных швов. Они должны быть плавными, без подрезов и пор. Соответствие габаритных и присоединительных размеров чертежам обязательно. Особое внимание — маркировке. Она должна быть четкой, несмываемой и содержать все данные: DN, PN, марку стали, номер изделия.
Контроль уплотнительных поверхностей: даже микроскопические задиры на клине и седлах — брак. Используйте для осмотра хороший источник света и лупу. Царапины поперек потока приведут к течи. Продольные риски менее критичны, но тоже нежелательны. Чистота поверхности важна.
Проверка хода шпинделя: шпиндель должен двигаться плавно, без заеданий и рывков по всей длине хода. Резкая смена усилия при проворачивании — признак дефекта резьбы или перекоса. Это проверяется вручную или приводом. Если тяжело крутить — разбирайтесь.
Наиболее вероятные дефекты, которые мы выявляли: несоответствие маркировки материала деталей, микротрещины в зонах термического влияния сварных швов и недостаточная чистота обработки уплотнительных поверхностей. Брак бывает у всех, даже у лидеров рынка. Входной контроль спасает.
Упаковка тоже имеет значение. Задвижки не должны лежать на земле без поддонов. Фланцы должны быть закрыты заглушками для защиты от грязи и влаги. Повреждение посадочных поверхностей при транспортировке — частая проблема. Проверяйте упаковку при получении. И всё.
Сравнение с аналогами общего назначения
Основное заблуждение — считать, что задвижки по ГОСТ 28308-89 можно заменить арматурой общего назначения. Это в корне неверно и крайне опасно. Сравнение наглядно демонстрирует разницу. Арматура для воды не выдержит перегретый пар.
| Параметр | ГОСТ 28308-89 (Для ТЭС) | ГОСТ общего назначения |
|---|---|---|
| Назначение | Пар и вода высоких параметров | Вода, пар, нефтепродукты |
| Давление и температура | До 25 МПа, до 560 °C | До 25 МПа, до 425 °C |
| Материалы корпуса | Легированные и нержавеющие стали | Углеродистые стали |
| Требования к материалам | Устойчивость к ползучести и коррозии | Прочность при комнатной температуре |
| Контроль качества | Строгий контроль сварных соединений | Стандартные требования |
Как видно из таблицы, арматура общего назначения не рассчитана на длительную работу в условиях высокотемпературной ползучести металла, что неминуемо приведет к его деградации и отказу. Экономия на классе арматуры может выйти боком.
Существуют также импортные аналоги. Они часто взаимозаменяемы, но есть нюансы в стандартах фланцев и материалов. При замене импортной задвижки на отечественную нужно сверять чертежи. Иногда разница в долях миллиметра критична. Особенно в прецизионных узлах. Там лучше не экспериментировать без расчетов.
В некоторых случаях вместо задвижек используют клапаны. Это дороже и сложнее в монтаже, но надежнее при частых переключениях. Выбор зависит от бюджета проекта. Если машина должна работать 20 лет без ремонта, лучше перестраховаться. Если ресурс 5 лет — стандартной задвижки хватит.
Для специальных задач, например, работы с радиоактивной средой, используются дополнительные требования. Обычные энергетические задвижки могут не подойти. Тут нужны специализированные решения. Стандарт это учитывает, но требует отдельной маркировки.
Бюджет, закупки и lifecycle стоимость
Вопрос цены всегда актуален. Стоимость партии задвижек зависит от объема, марки стали и требований к контролю. Оптовые закупки позволяют снизить цену за штуку в разы. Но хранить тяжелую арматуру на складе тоже расходы. Нужен баланс. Лучше заказать чуть больше, чем потом останавливать линию из-за отсутствия детали.
Поставщики бывают разные. Есть заводы-производители, есть дистрибьюторы. У заводов цена ниже, но минимальная партия больше. Дистрибьюторы продают хоть по штуке, но наценка существенная. Для опытного производства выгоднее работать напрямую с заводом. Для ремонтных мастерских — со склада дистрибьютора. Тут каждый считает сам.
Окупаемость качественной арматуры считается не в днях, а в годах безаварийной работы. Один простой энергоблока из-за вылетевшей задвижки может стоить как годовая закупка всей арматуры. Поэтому экономить на них глупо. Инвестиции в качество окупаются отсутствием проблем. Это аксиома.
Логистика тоже влияет на бюджет. Если поставщик далеко, доставка съест экономию. Лучше найти локального производителя. В центральных регионах выбор больше, цены конкурентнее. В удаленных районах приходится закладывать риски поставки в план. Задержки бывают у всех.
Купить задвижки нужно заранее. Срок изготовления партии может достигать нескольких месяцев, если это нестандартный размер или материал. Стандартные размеры обычно есть в наличии. Но проверять наличие нужно перед началом проекта. Иначе придется ставить временные решения, что не всегда безопасно. Риски.
Расходы на монтаж и пусконаладку тоже часть бюджета. Нужны квалифицированные сварщики и специалисты по наладке. Без них даже самая дорогая задвижка будет работать неправильно. Это разовые затраты, но они необходимы. Без людей техника не работает. Учитывайте это в смете.
Монтаж и эксплуатационные нюансы
Даже идеальную задвижку можно испортить неправильной установкой. Главная ошибка — перекос при приварке или затяжке фланцев. Корпус получает напряжения, которые могут привести к трещине при нагреве. Нужно соблюдать технологию монтажа. Прогрев, последовательность затяжки.
Вторая ошибка — грязь в трубопроводе. Перед установкой задвижки трубы нужно продуть и промыть. Окалина и стружка попадут под клин и нарушат герметичность. Проверка чистоты — обязательный этап операции. Это занимает часы, но спасает узел. Без вариантов.
Третья ошибка — неправильное положение шпинделя. Вертикальное положение предпочтительнее для исключения накопления осадка в крышке. Горизонтальное положение допустимо, но требует особого внимания к сальнику. Читайте инструкцию завода.
Четвертая ошибка — использование задвижки как регулирующего органа. Задвижка должна быть полностью открыта или полностью закрыта. Работа в промежуточном положении вызывает вибрацию и эрозию уплотнений. Для регулирования нужны клапаны. Не путайте.
Пятая ошибка — игнорирование обслуживания. Сальниковую набивку нужно подтягивать или менять. Смазку в механизме обновлять. Если задвижка закисла, открыть ее будет сложно. Иногда приходится срезать маховик. Регулярное ТО продлевает жизнь.
Ответы на частые вопросы
Можно ли использовать задвижку повторно после демонтажа? Да, если она прошла дефектовку. Уплотнения нужно заменить, сальник перебрать. Корпус проверить на трещины. Если все в порядке — ставьте. Металл не стареет, если нет коррозии.
Чем смазывать резьбу шпинделя? Используйте термостойкие смазки. Обычное масло выгорит при высокой температуре. Графитная смазка подходит для умеренных температур. Для высоких — специальные составы. Читайте паспорт изделия.
Какой срок службы у задвижек? При правильной эксплуатации — до 20 лет и более. Но сальник и уплотнения меняются чаще. Ресурс зависит от циклов открытия-закрытия. Чем чаще работает, тем быстрее износ. Планируйте замену.
Где купить качественную арматуру? У проверенных поставщиков с репутацией. Запросите образцы перед крупной партией. Протестируйте их на своем оборудовании. Если все хорошо — заключайте контракт. Не верьте словам, верьте тестам.
Что делать, если задвижка не закрывается полностью? Не применяйте усилие. Разберите привод, проверьте клин. Возможно, попал мусор или деформировался шток. Насильственное закрытие приведет к поломке. Лучше остановиться и разобраться.
Заключение
В заключение, ГОСТ 28308-89 — это не просто бюрократическая бумажка, а квинтэссенция опыта советского и российского энергомашиностроения. Его соблюдение — это инженерная ответственность и гарантия того, что запорная арматура отработает свой ресурс без инцидентов, обеспечивая бесперебойную работу энергоблока. Не стоит недооценивать стандарты.
Инженерная культура складывается из мелочей. Соблюдение стандартов, внимательность к материалам, правильный монтаж — все это влияет на итоговый результат. Если вы хотите, чтобы ваша техника работала долго, начните с арматуры. Купите хорошие задвижки, проверьте их, установите по правилам. И забудьте о проблемах с герметичностью на долгие годы. Точка.
